П.2.4. Контрольні питання

1. Яким чином можна підключити вивід компонента до провідника?

2. Які нові компоненти розташовуються в каталогах бібліотек Custom і Favorites?

3. Назвіть елемент для утворення в схемі вузла з'єднань? Які додаткові функції він може виконувати?

П.3. Дослідження Контрольно-вимірювальних приладів програми Elektronics Workbench

Мета роботи: Вивчення контрольно-вимірювальних приладів програми EWB та методик проведення вимірювань в електричних та радіоелектронних колах.

П.3.1. Основні теоретичні відомості

Панель контрольно-вимірювальних приладів розміщена під полем меню робочого вікна програми EWB і містить цифровий мультиметр, функціональний генератор, двоканальний осцилограф, вимірювач амплітудно-частотних і фазочастотних характеристик, генератор слів (кодовий генератор), 8- канальний логічний аналізатор і логічний перетворювач (рисунок 3.1) Порядок роботи з приладами наступний: іконка приладу курсором переноситься на робоче поле і під’єднується провідниками до досліджуваної схеми. Для приведення приладу в робочий стан необхідно два рази клацнути курсором на його іконці.

Рисунок П.3.1 – Панель контрольно-вимірювальних приладів

П.3.2. Мультиметр (Multimeter)

На лицевій панелі мультиметра (рисунок П.3.2,а) розміщений дисплей для відображення результатів вимірювання, клеми для підключення до схеми і кнопки керування:

– вибір режиму вимірювання струму, напруги, опору і загасання;

– вибір режиму вимірювання змінного або постійного струму;

• – режим установлення параметрів мультиметра. Після натиснення на цю кнопку відкривається діалогове вікно (рисунок П.3.2,б), на якому позначено:

Ammeter resistance – внутрішній опір амперметра;

Voltmeter resistance – вхідний опір вольтметра;

Ohmmeter current – струм через контрольований об'єкт;

Decibel standard – установлення еталонної напруги V1 при вимірюванні загасання або підсилення в децибелах (за замовчуванням V1=1·В). При цьому для коефіцієнта передачі використовується формула: K[дБ]=201og(V2/Vl), де V2 – напруга в контрольованій точці.

а) б)

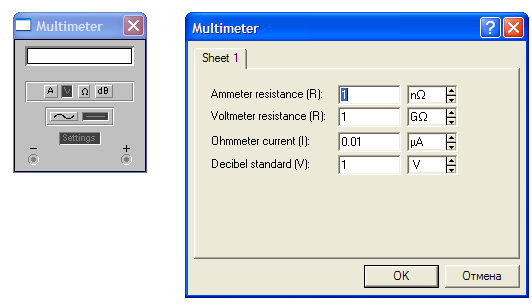

Рисунок П.3.2 – Лицьова панель мультиметра (а) і вікно установлення його параметрів (б)

П.3.3. Функціональний генератор (Function Generator)

Керування генератором здійснюється наступними органами керування (рисунок П.3.3):

– вибір форми вихідного сигналу: синусоїдна (вибрана за замовчуванням), трикутної і прямокутної;

– установлення частоти вихідного сигналу;

– установлення коефіцієнта заповнення в %: для імпульсних сигналів це відношення тривалості імпульсу до періоду повторення – величина, обернена до щілинності, для трикутних сигналів – співвідношення між тривалістю переднього і заднього фронту;

– установлення амплітуди вихідного сигналу;

– установлення зміщення (постійної складової) вихідного сигналу;

– вихідні затискачі; при заземленні клеми COM (загальний) на клемах “–” та “+” отримується парафазний сигнал.

Рисунок П.3.3 – Лицьова панель функціонального генератора
