П.2.1.5. Група Control – комутаційні пристрої та керовані джерела

Перемикачі можуть бути замкнені або розімкнені за допомогою керуючих клавіш на клавіатурі. У вимкненому стані вони є нескінченно великим опором, у включеному стані їх опір дорівнює нулю. Ім'я керуючої клавіші можна ввести з клавіатури в діалоговому вікні, що з'являється після подвійного клацання мишею на зображенні ключа.

Розділ Control містить комутаційні пристрої і керовані джерела в наступному складі:

Перемикач, керований клавішею клавіатури (за замовчуванням – клавіша пропуску);

Перемикач, який автоматично спрацьовує через заданий час на включення і виключення;

Вимикач, який спрацьовує в заданому діапазоні вхідної напруги або струму;

Джерело напруги, кероване струмом або напругою;

Джерело струму, кероване струмом або напругою.

Реле з перекидним контактом.

Поліноміальне джерело живлення.

П.2.1.6. Група Hybrid – гібридні компоненти

Для компонентів бібліотеки Hybrid, за винятком таймера, допускається редагування в діалоговому вікні наступних параметрів:

• верхній рівень вхідної напруги (High-Level Input Voltage Vih, В);

• нижній рівень вхідної напруги (Low-Level Input Voltage Vil, B);

• час встановлення при переході від нижнього рівня до верхнього і навпаки;

• порогова напруга.

Наприклад для АЦП (ADC) перші два параметри позначають діапазон перетворення напруг, третій – час перетворення, четвертий – ціна молодшого розряду.

8- розрядний АЦП.

8- розрядний ЦАП із зовнішніми опорними джерелами струму і парафазним виходом.

8- розрядний ЦАП із зовнішніми опорними джерелами напруги.

Моностабільний мультивібратор.

Популярна мікросхема багатофункціонального таймера 555.

П.2.1.7. Група Indіc – індикаторні прилади

Розділ Indіс містить амперметр і вольтметр з цифровим відліком, одинарні та багатосегментні світлоіндикатори, 8- розрядний пристрій запису даних і звуковий сигналізатор (зумер).

Вольтметр.

Амперметр.

Лампа розжарювання (напруга, потужність).

Світлоіндикатор (колір свічення).

Семисегментний індикатор.

Семисегментний індикатор з дешифратором.

8- розрядний пристрій запису даних в текстовому режимі.

Звуковий індикатор (зумер).

Лінійка з десяти незалежних світлодіодів.

Лінійка з десяти світлодіодів з вбудованим АЦП.

П.2.1.8. Група Gates – логічні елементи

Група Gates складається з моделей базових логічних елементів і моделей цифрових ІМС ТТЛ – і КМОП – серій:

Логічні елементи І, І-НЕ (кількість входів);

Логічні елементи АБО, АБО-НЕ (кількість входів);

Логічні елементи ВИКЛЮЧне АБО та ВИКЛЮЧне І-НЕ (кількість входів);

Логічні елементи НЕ, буфер і тристабільний буфер з трьома положеннями;

Цифрові ІМС ТТЛ- і КМ0П- серій (тип мікросхеми).

П.2.1.9. Група Comb’I – комбіновані цифрові компоненти

Напівсуматор (тип).

Повний суматор

Серійні мікросхеми мультиплексорів, декодерів/демультиплексорів, елементів арифметико-логічних приладів.

П.2.1.10. Група Seg'l – тригери

RS–тригер.

JK–тригери з прямим або інверсним тактовим входом і передустановленими входами.

D–тригери без передустановлення і з входами передустановлення.

Серійні мікросхеми тригерів, лічильників, регістрів.

П.2.1.11. Група ІС – цифрові мікросхеми

В групі ІС зібрані моделі цифрових ІМС серій 155 і 176.

П.2.2. Бібліотека компонентів EWB 5.хх

Бібліотека компонентів програми EWB 5.0 дещо розширена і сильно перероблена за рахунок перегрупування компонентів, хоча багато компонентів, як і в EWB4.x, не цілком відповідають тій групі, до якої вони відносяться. Якщо за складом основних бібліотек EWB5.0, 5.12 і 5.12PRO приблизно однакові, то за кількістю компонентів у них 5.12 і особливо 5.12PRO суттєво переважають 5.0. Розглянемо нові, в порівнянні з EWB4.1, компоненти цих програм.

1. Favorites – розділ, аналогічний групі Custom в EWB4.1.

2. Sources – джерела сигналів; розділ доповнений наступними елементами:

2.1 +Vcc, +Vdd – нерегульовані джерела постійної напруги +5 В і +15 В.

2.2 VCSWO (Voltage-Controlled Sine Wave Oscillator) – кероване напругою джерело синусоїдного сигналу. Параметри джерела задаються в діалоговому вікні, яке має дві закладки наступного змісту: L=1 В і H=1 В – нижній і верхній рівень вихідної напруги; N=2 – визначає кількість ділянок, що задаються, залежності частоти F=f(C) від вхідної напруги С1 – С5 (С1=0В, С2=1В, С3=С4=С5=0 В), на яких частота вихідного сигналу приймає значення F1–F5 (F1=1Гц, F2=1000Гц, F3=F4=F5=1Гц). При використанні в якості джерела функціонального генератора в режимі одно полярного трикутного сигналу на виході приладу, що розглядається формується частотно-модульований сигнал.

Рисунок П.2.2 – Нові компоненти розділу Sources

3. VCTWO (Voltage-Controlled Triangle Wave Oscillator) – кероване напругою джерело трикутного сигналу (рисунок П.2.3,а). Параметри джерела аналогічні попередньому за винятком додаткового параметра RTD=0,5 (50%) – коефіцієнта заповнення.

4. VCSWO (Voltage-Controlled Square Wave Oscillator) – кероване напругою джерело прямокутного сигналу (рисунок П.2.3,б). Параметри аналогічні попередньому компонента.

5. COS (Controlled One-Shot) – широтно-імпульсний модулятор з елементами керування (рисунок П.2.3,в).

Рисунок П2.3 – Нові керовані джерела розділу Sources

3. VCPWLS (Voltage-Controlled Piecewise Linear Source) – кероване напругою джерело (рисунок П.2.3,г) з Кусково-апроксимованою характеристикою Y=f(X) з можливістю розбиття її на п'ять ділянок.

4. FSKS (Frequency-Shift-Keying Source) – кероване однополярними сигналами джерело з двома фіксованими значеннями частоти вихідного синусоїдного сигналу при існуванні імпульсу і в паузі джерело дозволяє імітувати процес формування модемного сигналу, в якому логічна одиниця передається з частотою приблизно в два рази меншою частоти логічного нуля.

5. NDS (Nonlinear Dependent Source) – багатофункціональне нелінійне залежне джерело. Необхідний функціональний зв'язок між цими джерелами встановлюється в діалоговому вікні шляхом введення заданої функції. Окрім звичних арифметичних операцій у формулах можна використовувати функції: abs, asin, atanh asinh, з, In, sinh, асosh, atan, cosh, log, sqrt і ін.

3. Basic – розділ, в якому зібрані всі пасивні компоненти, а також комутаційні пристрої (рисунок П.2.4); до нових компонентів у цьому розділі відносяться:

3.1. Magnetic Core – магнітне осердя (другий від кінця); дозволяє імітувати нелінійну залежність індукції магнітного матеріалу В від напруженості Н поля в 15 точках.

3.2. Nonlinear Transformer – нелінійний трансформатор, параметри сталевого осердя задаються аналогічно попередньому компонента; інші параметри аналогічні параметрам повітряного трансформатора.

3.3. Coreles Coil – котушка із осердям; імітація однієї точки залежності.

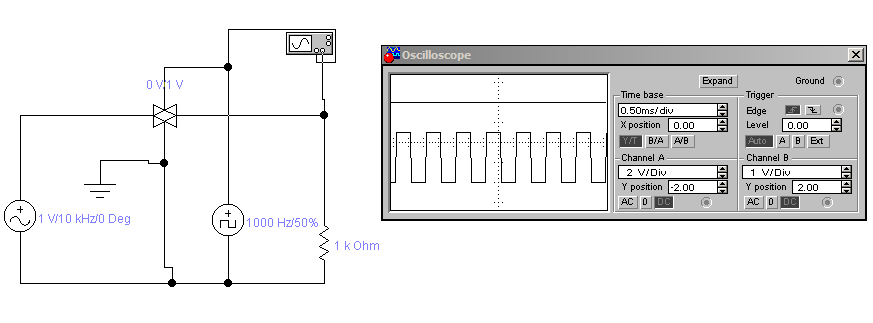

Рисунок П.2.4 – Меню розділу Basic (а), схема включення аналогового ключа (б) і осцилограми сигналів (в)

3.4. Voltage-Controlled Analog Switch – керований напругою Uu аналоговий ключ S для комутації вхідного сигналу U_i (див. рисунок П.2.4,б). Із осцилограми на рисунку П.2.4,в, видно, що при нульовому логічному рівні керування (U_u=0В) ключ закритий, а при одиничному (U_u=1В) – відкритий.

4. Diodes – діоди (рисунок П.2.5).

Рисунок П.2.5 – Меню розділу Diodes

4. Transistors – транзистори (рисунок П.2.6). До сімейства транзисторів доданий (в порівнянні з EWB 4.1) p- канальный і n- канальный арсенід-галієві польові транзистори.

Рисунок П.2.6 – Меню розділу Transistors

4. Analog ICs – аналогові мікросхеми. До сімейства аналогових мікросхем добавлені: операційні підсилювачі з додатковими виводами для підключення конденсатора, що коректується, широкосмугові операційні підсилювачі, компаратор напруги і мікросхема для фазового автопідбору частоти.

Рисунок П.2.7 – Меню розділу Analog ICs

7. Mixed ICs – Мікросхеми змішаного типу. Зміст розділу повністю ідентичний вмісту групи Hybrid EWB 4.1, тобто до нього входять 8-розрядний АЦП, два типи ЦАП, мультивібратор та інтегральний таймер.

8. Digital ICs – цифрові мікросхеми (рисунок П.2.8,б). Розділ повністю аналогічний розглянутій вище групі ІС з дещо розширеною кількістю ІМС.

Рисунок П.2.8 – Меню розділів Mixed ICs та Digital ICs
