Трещиноватые глинистые и песчаные пласты-коллекторы
В литературе описаны многочисленные примеры трещиноватых песчаных коллекторов на Североамериканском континенте. Одним из таких примеров является зона Алтамонт в бассейне Уинта (штат Юта,США). Продуктивны здесь тонкозернистые песчаники, карбонатные и известковистые глины, которые характеризуются низкими значениями матричной пористости и проницаемости. Пористость собственно песчаников пласта-коллектора изменяется в пределах 3-7%, а проницаемость не превышает 0,00001 . Несмотря на это первоначальные дебиты на месторождении иногда превышали 160 /сут при площади, приходящейся на 1 скважину, 256 га[2].
Примерами таких коллекторов являются:
Зона Спраберри (бассейн Мидленд, Западный Техас,США)
Трещиноватые пласты-коллекторы сланцеватых глин
Нефть и газ из коллекторов в трещиноватых сланцеватых глинах в значительных количествах начали добываться в начале 1900-х г. Обычно это были битуминозные черные сланцеватые глины, обогащенные органическим веществом, считающиеся нефтематеринскими породами для многих других залежей.
Эти богатые органическим веществом фации могут быть отложены в различных обстановках — от ограниченного морского бассейна до дельт на континенте — и весьма широко распространены по всему миру. Дебиты нефти и газа из самых сланцеватых глин
обычно невелики, но геологические запасы их большие и величина добычи целиком зависит от трещинной проницаемости.
В Северной Америке имеется много примеров месторождений с залежами, приуроченными к глинам, особенно к черным сланцеватым глинам девонско-миссисипского возраста. Запасы газа в пределах западной краевой части Аппалачского бассейна оцениваются в 12400 млрд. м3. На месторождении Коттеджвиль в северной
части Западной Виргинии добываются нефть и газ в течение 25 лет из 90 скважин. Ожидается, что на этом месторождении будет добыто 0,4 млрд. газа. В юго-западной части Западной Виргинии на трещиноватые глины пробурено около 3000 скважин. Ожидается, что там будет добыто 0,027 трлн. газа. Значительный объем нефти был добыт на антиклинали Рейнджели из трещиноватых глин Манкос в округе Рио-Бланко штата Колорадо. Примеры трещиноватых пластов-коллекторов в сланцеватых глинах
описаны Риганом в Калифорнии, а также Хантером и Янгом в Восточном Кентукки (газовое месторождение Биг-Санди)[2].
Примерами таких коллекторов являются:
Трещиноватые пласты-коллекторы сланцеватых глин Калифорнии
Газовое месторождение Биг-Санди в Восточном Кентукки
Трещиноватые пласты-коллекторы пород фундамента
Важной особенностью трещиноватых пластов-коллекторов является то, что они не обязательно представлены «мягкими» породами, которые служат основными объектами разведки на нефть. Для пород фундамента обычно характерно отсутствие естественной пористости и проницаемости матрицы; это справедливо и для изверженных и метаморфических пород.
Можно утверждать, что нефтегазоносность таких пород и получение из них притоков углеводородов в скважины обусловлены трещиноватостью среды. Примеры таких месторождений не единичны. Смит, в частности, сообщает о притоке нефти с дебитом 620 м3/сут из одной скважины на месторождении Ла-Пас-Мара в Венесуэле. По его заключению, продуктивный интервал приурочен к трещиноватым изверженным и метаморфическим породам фундамента на глубине 2710 м. Суточная начальная добыча нефти на этом месторождении из 29 скважин составляла 12 720 .
Игглстон и позднее Макнафтон описали несколько месторождений и рассмотрели процессы, обусловившие накопление нефти в породах-коллекторах фундамента в Калифорнии. Большое значение открытия этих месторождений заключается в том, что

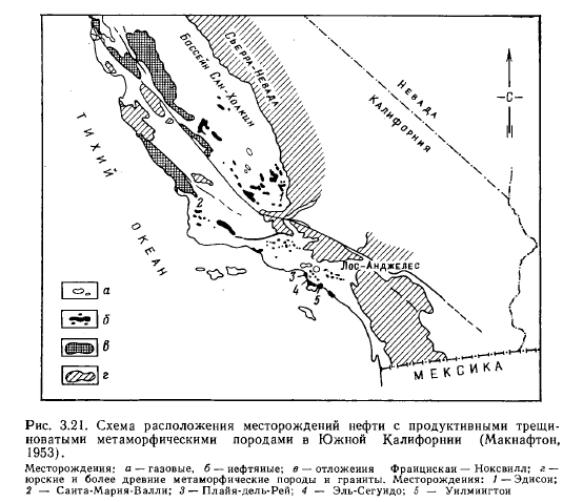

они явились первым примером нефтегазоносности пород фундамента, к чему в то время (1948 г.) геологи отнеслись с явным недоверием. На рис. 3.21 показано расположение этих месторождений — Эдисон, Санта-Мария-Валли, Уилмингтон, Эль-Сегундо и Плайя- дель-Рей. Суточная добыча на этих месторождениях в 1948 г. Составляла 2385 м3 нефти[3]
