2.Модели ловушек нефти и газа
Под ловушкой(по И.О.Броду) понимается часть природного резервуара, в которой создаются условия для улавливания флюидов и формирования нефтегазового скопления, в ней устанавливается относительное равновесие подвижных веществ.
2.1.Ловушки нефти и газа рифогенного типа
Ловушки рифогенного типа в осадочной толще имеют симметричное строение, характеризуются изменением амплитуд по всем горизонтам осадочного чехла и поверхности фундамента. Как правило, они имеют погребенный характер залегания с увеличением амплитуды в рельефе фундамента. В зависимости от прослеживаемости в разрезе, которая в свою очередь зависит от амплитуды выступа фундамента и его активности, соответствующие ловушки могут формироваться по всему возможному диапазону нефтегазоносных комплексов.
Тектоно-аккумулятивные ловушки формируются под воздействием седиментационных процессов: благодаря последовательному накоплению или результатам жизнедеятельности рифостроящих организмов. В группе тектоно-аккумулятивных выделяются несколько типов: ловушки биогермных тел и их облекания, песчаных тел – баров, береговых валов, кос и их облекания. [1]
Наиболее значительные месторождения нефти и газа, связанные с биогенными выступами, приурочены к рифовым образованиям. Последние для своего роста требуют особых физико-географических условий. Как правило, рифогенные массивы располагаются вдоль крупных дизъюнктивных нарушений, отразившихся на рельефе дна, или вдоль структурных выступов. Наиболее благоприятные условия для развития рифов существовали в бассейнах краевых частей платформ. Здесь не происходило быстрого накопления огромных масс терригенного материала, мешающего жизнедеятельности организмов. В то же время подвижность краевых частей платформы сказывалась
благоприятно на росте тела массива. В пределах Русской платформы рифогенные образования развиты в бортовых зонах Камско- Кинельской системы прогибов и, вероятно, в бортовой зоне Прикаспийской впадины, где можно встретить рифы, сходные с рифами Кэптен Северной Америки. Особенно широко развиты рифы вдоль Предуральского краевого прогиба. Залежи могли возникать как в самом теле массива, так и в окружающих его породах. Здесь иногда образовывались поднятия облекания. Такое образование не связано непосредственно с тектоническими явлениями. При погружении массива и захоронении его под толщей осадков последние сначала образовывали негоризонтальные слои, которые, обволакивая выступ, приобретали его форму. Условия миграции в таких поднятиях близки к условиям в обычных складках. Таким образом,
если в теле массива возникают главным образом массивные залежи, то вокруг него и над ним могут возникнуть все остальные разновидности залежей.
Примером могут служить месторождение Ледук в Канаде (рис. 2.1.1). К этой же
группе можно отнести месторождения нефти и газа, связанные с эрозионными выступами. Большей частью рифогенные массивы подвергаются эрозии и могут одновременно рассматриваться как эрозионные выступы. Реже встречаются месторождения, связанные с останцами древнего рельефа небиогенного происхождения. Месторождения этого типа распространены в областях с погребенными кряжами, где эпоха интенсивной складчатости сменилась последующим размывом дислоцированных пород. К этому типу можно отнести месторождение Эльдорадо (Канзас, США, рис. 2.1.2 ). Продуктивный песчаник заполняет углубления древнего рельефа. На склоне структуры облекания,
сложенной карбонатными породами силура, песчаник выклинивается, в нем находится пластовая, литологически ограниченная залежь.[2]

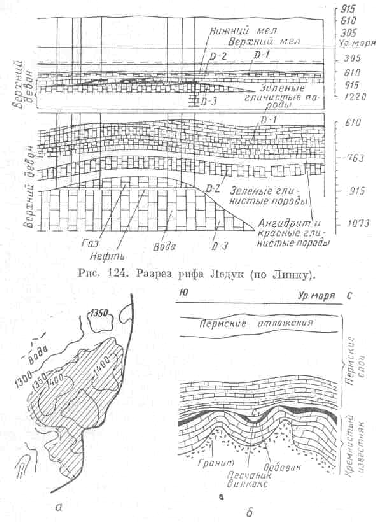

Рис. 2.1.1 Разрез рифа Ледук.
Рис. 2.1.2. Месторождение Эльдорадо (США), а— залежь в плане; б — геологический разрез месторождения.
Рифовые тела закономерно связаны с бортами некомпенсированных палеодепрессий и их фронтальными зонами со склонами палеошельфов и локальными палео геоморфологическими и палеотектоническими элементами внутренних частей палеодепрессий.
В типовом рифосодержащем осадочном разрезе выделяют шесть различающихся по составу и физическим свойствам структурно-формационных комплексов: подрифовый, представленный нормально слоистыми осадочными и осадочно-вулканогенными образованиями; бассейновый, слагающий ложе глубоководной палеодепрессии и сложенный маломощными сланцевыми или глинисто - карбонатно - кремнистыми образованиями; мелководно – шельфовый, слагающий зоны обрамления прогибов и представленный мощными слоистыми биогермно - карбонатными отложениями; клиноформный дельтообразный комплекс прибортовых зон; компенсирующий комплекс, нивелирующий внутренние части прогибов и межрифовый рельеф, представленный песчано-глинистыми эвапоритовыми образованиями; перекрывающий комплекс, представленный любым литологическим типом пород.
Собственно рифовые тела подразделяются на три основных типа, различающихся генетически и морфологически.
Краевые (бортовые) рифы барьерного типа (рифовые тренды). Это зональные тела протяжённостью в десятки и сотни километров, шириной 1,5 – 5 км, мощностью от 150 до 2000 м, контактирующие во внешней части с толщами компенсации. Рифы ассиметричны, с крутыми высокоамплитудными глубоководными и пологими малоамплитудными шельфовыми склонами. По простиранию рифовых гребней локализуются локальные вершины амплитудой от единиц до 200 м. Подрифовые отложения залегают часто моноклинально или флексурообразно. Надрифовые отложения образуют выполаживающиеся вверх по разрезу пологие поднятия, «носы», флексуры, осложнённые локальными куполами. На пересечениях с антиклиналями барьерные рифы образуют комбинированные ловушки, обычно более перспективные, чем внеструктурные участки рифов.
Одиночные внешние рифы, окружённые со всех сторон компенсирующей толщей, подразделяются на: рифы типа башен («пиннаклы») большой мощности (до 350 м), с малой площадью основания и крутыми склонами от единиц до нескольких десятков градусов, они часто образуют цепочки и связки; атоллоподобные (кольцевые) рифы – округлые массивы часто большой площади и с центральной лагуной, окружённой локальными органогенными постройками.
Одиночные шельфовые органогенные постройки, расположенные среди мелководных карбонатных и карбонатно-хемогенных отложений, представляют линзовидные и холмовидные тела небольших размеров, часто связаны с антиклиналями, горстовидными блоками, флексурами и сопровождаются малоамплитудными структурами облекания, во многих случаях более перспективными, чем сами органогенные постройки. [3]
