1.4.Классификации залежей Классификация залежей нефти и газа по а.А.Бакирову
В классификации А.А.Бакирова учитываются не только форма ловушек, но и генезис самих залежей, что позволяет более обосновано строить их модели и проектировать разведку. В классификации выделяются четыре основных класса, которые разделяются на группы, подгруппы и типы.
Структурные залежи – самый распространенный класс, и его классификация наиболее разветвленная.
Самые распространенные залежи структурного класса – антиклинальные, а в них - сводовые. (рис.2) Они характеризуются тем, что залежь находится в сводовой части ловушки. Висячие залежи (рис.3) – довольно редкий вид. В них водонефтяной контакт не горизонтален. Причины этого различные, чаще всего связаны с разными гидродинамическими напорами и разными коллекторскими свойствами. Тектонически экранированные залежи (рис.4) могут находиться в различных частях ловушки, – как на своде, так и на крыльях. При этом часть залежи ограничена разрывным нарушением, является обязательным составным элементом залежи. В приконтаковых залежах (рис.5) сводовая часть обычно замещена каким-либо инородным телом (соляным куполом, грязевым вулканом и т.д.).
О группе моноклинальных залежей (рис.6) следует сказать, что они могут формироваться только в случае осложнения моноклинали какими-либо дополнительными структурами – складками и разрывами.
Залежи синклиналей чрезвычайно редкие, они могут формироваться только в случае безводных скоплений нефти.
Так как структурные залежи наиболее легкий объект для поисков, то их фонд к настоящему времени в значительной степени исчерпан, поэтому все больший интерес представляют залежи других классов.
В классе литологических залежей выделяются две принципиально разные группы – литологически экранированные (рис.7) , образованных пластовыми природными резервуарами, и литологически ограниченные (рис.8) , формирующихся в литологических природных резервуарах.
Стратиграфические залежи (рис. 9) обусловлены стратиграфическими несогласиями. При этом, залежи могут формироваться как в размытых и перекрытых частях структур, так и в возвышенностях погребенного ископаемого рельефа. Особый интерес представляют стратиграфические залежи, связанные с выступами блоков фундамента в нижнем структурном этаже. В последних двух типах залежей коллекторами служит древняя поверхность рельефа – трещиноватая и разрушенная древним выветриванием.
Последний по порядку, но не по значению - класс рифогенных залежей - содержащий многие богатейшие месторождения.
Р и с. 2. Сводовые залежи: а – ненарушенные; б – нарушенные; в – структур, осложненных криптодиапиром или вулканогенными образованиями; г – соляно-купольных структур; 1 – нефть в профиле; 2 – нефть в плане; 3 – стратоизогипсы по кровле продуктивного пласта; 4 – нарушения; 5 – известняки; 6 – вулканогенные образования; 7 – соляной шток; 8 – пески; 9 – глины; 10 – грязевой вулкан и диапиры; 11 – мергели

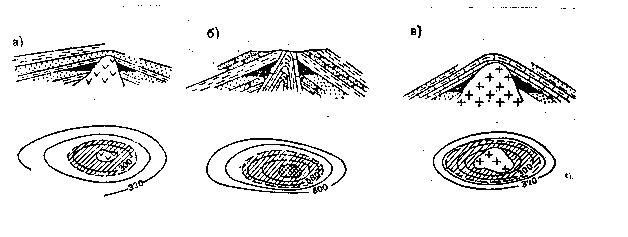

Р и с. 3. Висячие залежи структур: а – простого ненарушенного строения; б – осложненных разрывным нарушением; в – осложненных диапиризмом или вулканическими образованиями

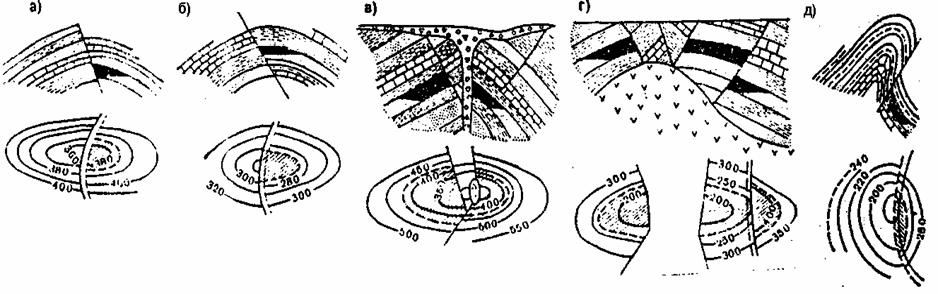

Р и с. 4 . Тектонически экранированые залежи: а – присбросовые; б – привзбросовые; в – структур, осложненных диапиризмом или грязевым вулканизмом; г – соляно-купольных структур; д – поднадвиговые

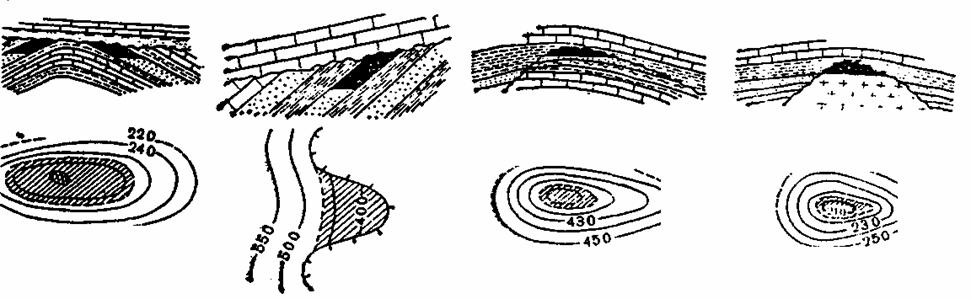

Р и с. 5. Приконтактные залежи: а – с соляными штоками; б – с диапировыми ядрами или с образованиями грязевого вулканизма; в – с вулканогенными образованиями

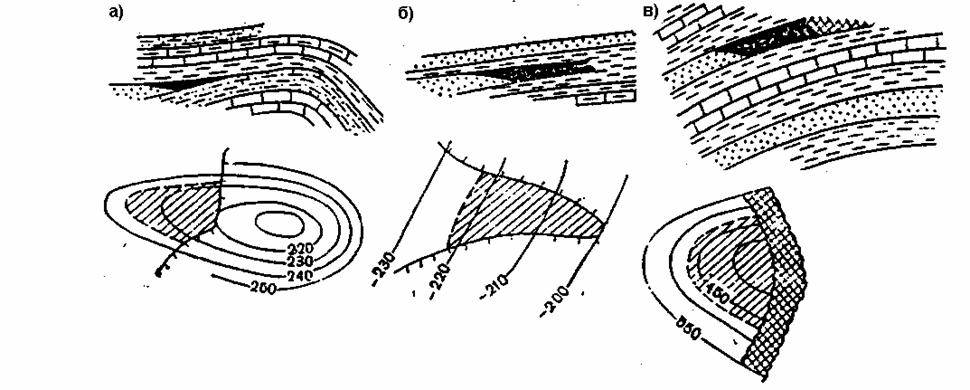

Р и с. 6 Залежи моноклинальных структур: а – экранированные разрывными нарушениями на моноклиналях; б – связанные с флексурными осложнениями моноклиналей; в – связанные со структурными носами на моноклиналях

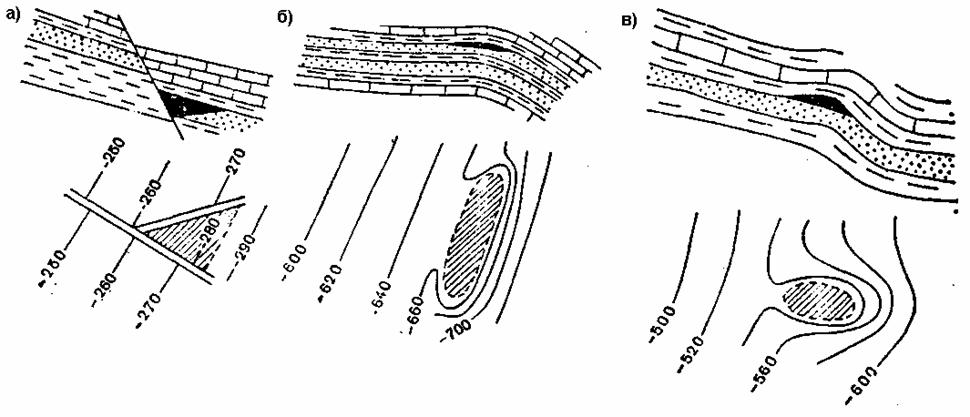

Р и с. 7.Литологически экранированные залежи: а – приуроченные к участкам выклинивания пласта – коллектора по восстанию слоев; б – к участкам замещения проницаемых пород непроницаемыми; в – запечатанные асфальтом
Р и с. 8. Литологически ограниченные залежи: а – приуроченные к песчаным образованиям ископаемых русел палеорек (шнурковые или рукавообразные); б – к прибрежным песчаным валоподобным образованиям ископаемых баров (баровые); в – к гнездообразно залегающим песчаным коллекторам, окруженным со всех сторон слабопроницаемыми глинистыми образованиями
а) б) в) г)

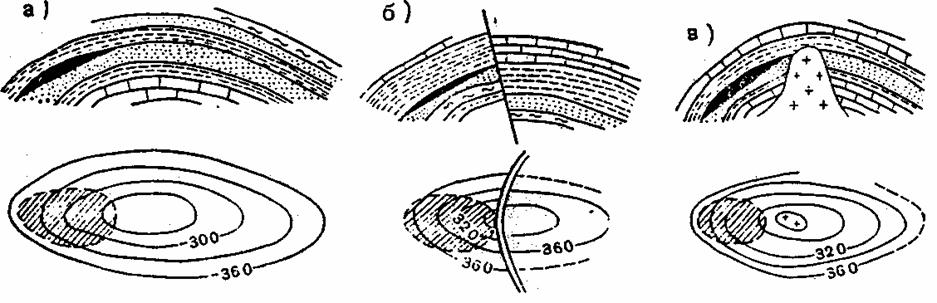

Рис.9.. Залежи стратиграфического типа, связанные со стратиграфическими несогласиями: а – в пределах локальных структур; б – на моноклиналях; в – на поверхности погребенных останцев палеорельефа; г-на поверхности погребенных выступов кристаллических массивов[3]
Таблица 2.Классифткация залежей по Бакирову[4]
Класс |
Группа |
Тип |
Вид |
Структурный |
Антиклиналей |
Сводовые |
Простого, ненарушенного строения |
Осложненные разрывами |
|||
Осложненные диапиризмом (в т.ч. грязевым) |
|||
Осложненные соляными куполами |
|||
Осложненные вулканическими образованиями |
|||
Висячие |
Простого, ненарушенного строения |
||
Осложненные разрывами |
|||
Осложненные диапиризмом |
|||
Осложненные соляными куполами |
|||
Вулканическими образованиями |
|||
Тектонически - экранированные |
Осложненные разрывами |
||
Осложненные диапиризмом (в т.ч. грязевым) |
|||
Осложненные соляными куполами |
|||
Вулканическими образованиями |
|||
Поднадвиговые |
|||
Блоковые |
|||
Приконтактовые |
Соляным штоком |
||
Осложненные грязевым диапиром. |
|||
Моноклиналей |
|
Экранированные разрывом (-ами) |
|
|
Экранированные флексурами и структурными носами |
||
Синклиналей |
|||
Литологический |
Литологически экранированные |
Участки выклинивания коллектора |
|
Фациального замещения |
|||
Экранированные битумной пробкой |
|||
Литологически ограниченные |
Шнурковые, или рукавообразные |
Русла палеорек |
|
Дельты палеорек |
|||
Баровые тела |
|||
Линзы |
|||
Стратиграфический |
|
Структурно-стратиграфические |
|
|
Останцовые |
||
|
Выступовые |
||
Рифогенный |
|
Одиночных рифов |
|
|
Ассоциаций рифов |
