Задача 3 г. Построение геологических профиля и разреза
В пределах лицензионного участка «Поисковый» закартированы терригенные отложения нижнего карбона, дислоцированные в складку северо-восточного простирания. Складка осложнена двумя разрывными нарушениями субмеридионального и северо-восточного направлений; плоскости сместителей наклонены на запад и северо-запад под углами 750 и 800. Северо-западное крыло складки характеризуется падением пластов пород на юго-восток под углом 700, восточное крыло – отличается падением пород на запад под углом 400.
Геологическое строение лицензионного участка «Поисковый» (фрагмент геологической карты) Масштаб: 1:2000
Требуется:
Построить геологический профиль вкрест простирания складки; масштабы горизонтальный и вертикальный 1:2000.
Определить морфологию складки, тип разрывных нарушений и амплитуды перемещений по ним пластов пород, дать краткую геологическую характеристику.
Геологический профиль по линии А – Б
Масштабы: горизонтальный 1:2000
вертикальный 1:2000
Составил(а): А.Н.Иванов, гр. ……………
Занятие 4
Задача 4 а. Построение геологического разреза по линии А-Б вкрест двух сопряженных антиклинальной и синклинальной складок. Составление краткой геологической характеристики.
В районе безымянного ручья и высоты с отметкой 264,1 м, которую он обрамляет (площадь «БЕЗЫМЯННАЯ»), пермско-палеогеновые карбонатно-терригенные отложения смяты в серию складок. В долине ручья обнажены пласты пермских, триасовых и юрских пород, падающих на юго-восток под углами около 600, а на северо-запад – под углами до 500. На вершине высоты встречены останцы палеогеновых глинистых песчаников. Возраст отложений установлен по находкам флоры в песчаниках палеогена и позднего мела, а также фаунистически охарактеризованных пород пермо-триаса и юры.

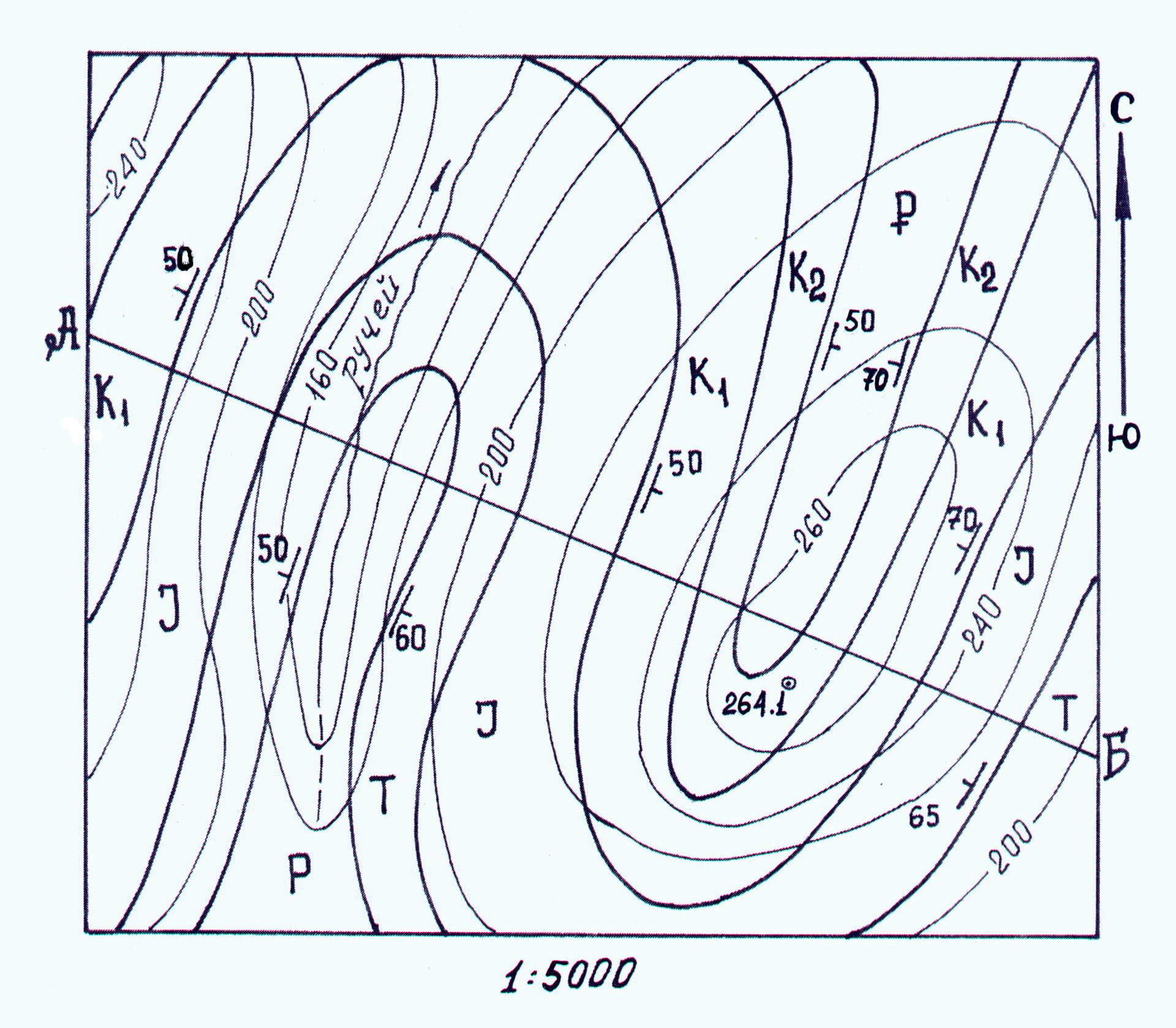

Геологическое строение площади «Безымянная»
Масштаб 1:5000
Требуется:
1) Построить геологический разрез по линии А-Б; масштабы горизонтальный и вертикальный 1:5000.
2) Определить морфологию складок и составить краткую геологическую характеристику.
Геологический профиль по линии А – Б
Масштабы: горизонтальный 1:5000
вертикальный 1:5000
Составил(а): А.Н.Иванов, гр. …………….
Краткая геологическая характеристика. Закартированы сопряженные антиклинальная и синклинальная складки – крутой юго-восточный борт (угол падения пород 600) плавно переходит в пологий склон синклинали. Это свидетельствует о преобладании напряжения с запада.
Задача 4 б. Построение геологического разреза по линии А-Б вкрест двух сопряженных синклинальной и антиклинальной складок. Составление краткой геологической характеристики.
На УСОВСКОЙ площади изучены кайнозойские, мезозойские и верхнепалеозойские отложения, образующие сопряженные синклинальную и антиклинальную складки. При этом на вершине высоты с отметкой 154,2 м в высыпках обнаружены песчаники с отпечатками листовой флоры, характерной для плиоцена, а в обнажениях по берегам р. Усы сверху вниз по её течению последовательно закартированы согласно залегающие триасовые, юрские и нижнемеловые карбонатные и терригенные отложения; в триасовых и верхнеюрских известняках встречена фауна, представленная остатками пелеципод и гастропод, а также члениками криноидей.
Геологическое строение Усовской площади
Масштаб 1:2000
Требуется:
1) Построить геологический разрез по линии А-Б; масштабы горизонтальный и вертикальный 1:2000.
2) Определить морфологию складок и составить краткую геологическую характеристику.
Геологический разрез по линии А – Б
Масштабы: горизонтальный 1:2000
вертикальный 1:2000
Составил(а): А.Н.Иванов, гр. …………
Краткая геологическая характеристика. Закартированы две сопряженные складки - синклинальная (ядро сложено неогеновыми породами – вершина высоты 154,2 м) и антиклинальная (в долине р. Усы в ядре обнажены триасовые отложения; предполагается наличие ранне- и позднепермских и познекаменноугольных пород) почти симметричные складки субмеридионального простирания.
Занятие 5
Построение геологического разреза по линии А-Б вкрест складчатой структуры, осложненной разрывными нарушениями. Составление краткой геологической характеристики.
В пределах лицензионного участка «Сложный» закартированы палеозойские и мезозойские отложения, дислоцированные в серию складок северо-восточного простирания. В центральной части лицензионного участка выявлены два разрывных нарушения также северо-восточного простирания .
Требуется:
Построить геологический профиль вкрест простирания складчатой структуры; масштабы – горизонтальный 1:2000, вертикальный 1: 2000.
Дать характеристику геологического строения лицензионного участка «Сложный».
Геологический профиль по линии А-Б
вкрест простирания складчатой структуры
Масштабы: горизонтальный 1:2000
вертикальный 1:2000
Составил(а): А.Н.Иванов, гр. …………
Краткая геологическая характеристика
На площади лицензионного участка «Сложный», представляющего собой в рельефе возвышенность (оконтурена 500 -метровой горизонталью) с плавными склонами, развиты палеозойские – девонские нерасчлененные, каменноугольные в объеме всех трех отделов и пермские нерасчлененные отложения, которые сменяются выше по разрезу чехла триасовыми и юрскими нерасчлененными породами мезозоя. Закартированные отложения дислоцированы в серию сопряженных синклинальных и антиклинальных складок с падением пластов на крыльях от 30-400 до 50-600. В центральной части участка установлены два разрывных нарушения. Одно из них пересекает всю территорию и характеризуется падением плоскости сместителя к юго-востоку под углом 700, другое нарушение – оперяющее первое – отличается от него встречным падением сместителя под углом 500. Общее простирание структур – складчатых и разрывных – северо-восточное.
