9. Горный компас

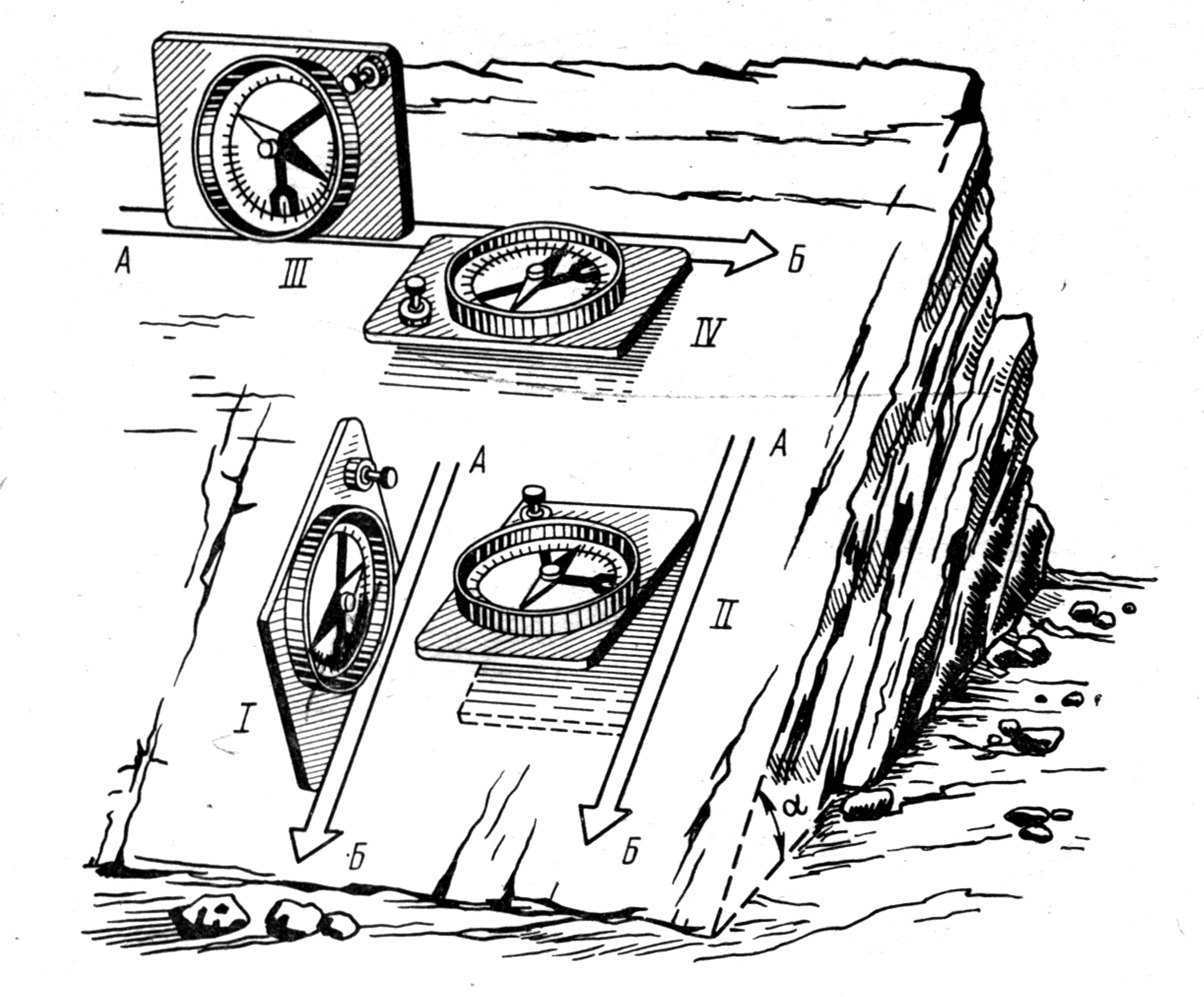

Элементы залегания замеряются горным компасом. Горный компас состоит из магнитной стрелки и большого лимба (круга), необходимых для замеров азимутов, а также из клинометра и полулимба для замеров угла падения. Горный компас смонтирован на прямоугольной пластинке, в середине которой прикреплен лимб, разделенный на 3600. Градуировка лимба произведена против часовой стрелки (соответственно, "переставлены" и страны света: В и З), что сделано из соображений ускорения и упрощения производства замеров азимутов. Заданное направление обычным компасом определяется при совмещении севера лимба с северным концом магнитной стрелки, визируя на заданный предмет, определяем азимут (по градуированному лимбу). Горный компас позволяет непосредственно определить направление линии, с которой при измерениях совмещается длинная сторона компаса. Приложим к заданной линии длинную сторону горного компаса и северный конец стрелки непосредственной покажет требуемый азимут. При замере элементов залегания сначала определяют положение линии падения и значение угла падения. Для этого на плоскости слоя устанавливают горный компас вертикально, длинной стороной на ребро, отвесом вниз. Магнитная стрелка закреплена. По клинометру отмечают наибольшее значение угла падения. В направлении длинной стороны компаса мысленно проводят на плоскости слоя прямую АБ, которая покажет направление линии падения. Для определения азимута падения компас поворачивают, не отрывая от линии АБ, до совмещения основания его с плоскостью слоя. (Короткая сторона компаса в этот момент покажет направление линии простирания.) Компас приводят в горизонтальное положение. При замере азимута падения необходимо держать компас так, чтобы север лимба был направлен в сторону падения слоя. Отпускают магнитную стрелку и по северному концу на лимбе компаса читают значение азимута падения. Поскольку азимут простирания отличается от азимута падения на 900, то его можно не измерять компасом, а вычислить,
п
рибавив
к величине азимута падения или отняв
от неё 900.
10. Измерение параметров элементов залегания при помощи компаса.
11. Практические замеры элементов залегания (на книге или другом твердом предмете, поставленном под углом - нужна имитация пласта!), запись замеров, их изображение на карте.
Занятие 2
Номенклатура карт. Масштабы карт. Методика составления геологических карт. Маршрутные, специальные и камеральные геологические, геохимические, гидрогеологические и геофизические исследования. Геологические карты масштабов 1:1000000 и 1:200000, специальные геологические карты масштабов 1:50000, 1:25000 и 1:10000. Зарамочное оформление - легенды, стратиграфические колонки и т.п.
Номенклатура карт
Система обозначений отдельных листов карт различных масштабов называется номенклатурой карт. В её основу положена международная разграфка карт м-ба 1:1000000. Для получения границ листов карты м-ба 1:1000000 всю поверхность земного шара разделяют меридианами, проведенными через 6о по долготе на 60 колонн. По площади и фигуре колонны совпадают с координатными зонами, счет которых ведется от нулевого (Гринвичского) меридиана, а счет колонн – на восток от меридиана с долготой 180о. Поэтому номера колонн отличаются от номеров зон на 30 единиц. Колонны делятся на пояса параллелями, проводимыми через 4о. Пояса обозначаются от экватора на север и юг прописными буквами латинского алфавита – V, U, T, S, R, Q, P, O, N, M, L, K, J, I, H, G, F, E, D, C, B, A (← от экватора). Каждый лист миллионной карты получает обозначение пояса и колонны: K-40; L-38; M-53, N-50, O-46, P-40, Q-36, но севернее листы поясов R и S cдвоенные, например, - R-58,59; R-50,51; S-45,46.
Каждый лист карты м-ба 1:1000000 делится на 4 листа карты м-ба 1:500000, которые обозначаются прописными буквами русского алфавита А, Б, В, Г: N-37-А; О-56-Б; Q-36-В; R-58-Г. Одному листу карты м-ба 1:1000000 соответствует 9 листов карты м-ба 1:300000; их нумеруют римскими цифрами от I до IХ : I-N-37; III-Q-56; IV-M-53; VIII-P-40. Разделив лист карты миллионного м-ба на 36 частей, получаем листы карт м-ба 1:200000, которые нумеруются также римскими цифрами от I до ХХХVI, но последние ставятся после номенклатуры карты м-ба 1:1000000: N-37-I; K-40-ХII; Q-56-ХХ. Лист карты м-ба 1:100000 получается путем деления листа карты миллионного м-ба на 144 части, которые обозначаются арабскими цифрами от 1 до 144: M-53-1; N-37-21; O-44-93; P-49-112; R-58-144. Одному листу карты м-ба 1:100000 соответствуют 4 листа карты м-ба 1:50000, которые обозначаются прописными русскими буквами А, Б, В, Г: N-37-2-A; R-56-142-Б; Q-39-123-Г. Лист карты м-ба 1:50000 содержит в свою очередь 4 листа карты м-ба 1:25000, которые обозначаются строчными буквами русского алфавита а, б, в, г : N-37-28-Б-б; М-53-144-А-а; Р-40-138-Г-в; Q-58-121-В-а; R-54-87-А-в. Лист карты м-ба 1:25000 делится также на 4 листа карты м-ба 1:10000, которые обозначаются арабскими цифрами 1, 2, 3, 4 : N-37-28-Б-в-1; Q-54-127-В-г-4. Для получения листа плана м-ба 1:5000 лист карты м-ба 1:100000 делится на 256 частей, каждая их которых обозначается цифрой в скобках: N-37-2-(60). При делении листа м-ба 1:5000 на 9 частей получают планшеты м-ба 1:2000, которые обозначаются буквами русского алфавита а, б, в, г, д, е, ж, з, и: N-37-2- (60-ж); Q-54-144-(65-и); R52-123-(253-а).
Сводка номенклатур листов карт и планов различных масштабов
Номенклатура |
Масштаб |
Размеры по параллелям |
Размеры по меридианам |
||||
о |
׳ |
״ |
о |
׳ |
״ |
||
N-37 |
1:1000000 |
6 |
|
|
4 |
|
|
N-37-A |
1:500000 |
3 |
|
|
2 |
|
|
I-N-37 |
1:300000 |
2 |
|
|
1 |
20 |
|
N-37-XXXI |
1:200000 |
1 |
|
|
0 |
40 |
|
N-37-132 |
1:100000 |
0 |
30 |
|
0 |
20 |
|
N-37-132-A |
1:50000 |
0 |
15 |
|
0 |
10 |
|
N-37-132-A-в |
1:25000 |
0 |
7 |
30 |
0 |
5 |
|
N-37-132-A-в-4 |
1:10000 |
0 |
3 |
45 |
0 |
2 |
30 |
N-37-132-(60) |
1:5000 |
0 |
1 |
52,5 |
0 |
1 |
15 |
N-37-132-(60-ж) |
1:2000 |
0 |
0 |
37,5 |
0 |
0 |
25,0 |
