Занятие 3

Построение геологического разреза «опорной» скважины-первооткрывательницы и геологических профилей вкрест и по простиранию нефтегазоносной структуры по данным скважин глубокого бурения.

Геологический разрез (литолого-стратиграфический) – вертикальное графическое изображение геологического строения земной коры в выбранной точке. Разрез геологический представляет собой столбец (колонку), на котором в условных знаках, принятых для геологической карты, приводится в избранном масштабе вся последовательность литологически различных слоев горных пород до доступной глубины, показывается характер границ между слоями, специфические органические и минеральные включения.

Стратиграфическая колонка преследует цель графического изображения специальными условными знаками в принятом масштабе последовательности напластования горных пород в нормальном стратиграфическом разрезе и характер контактов между смежными стратиграфическими подразделениями. Обычно на стратиграфической колонке помещаются названия или индексы стратиграфических подразделений, их геологический возраст, мощность, литологическая и палеонтологическая характеристики, иногда другие виды специальной информации. На картах стандартной геологической съёмки масштабов 1:100000 и 1:200000 стратиграфическая колонка имеет следующий вид: Стратиграфическая колонка

Система	Отдел	Ярус	Индекс	Колонка литологическая	Мощность (м)	Характеристика пород

Геологический профиль – двухмерное графическое изображение геологического строения территории на вертикальной плоскости. Линия профиля геологического проводится вкрест простирания горных пород (структуры) по наиболее характерному направлению. На профиле изображаются последовательность напластования горных пород различного возраста, их литологический состав, характер взаимоотношений, условия залегания и прочее. Профиль строится на основе данных буровых и геофизических работ. Горизонтальный масштаб геологического профиля должен соответствовать масштабу карты, допускается превышение вертикального масштаба над горизонтальным (оптимально в 10 раз).

Варианты задач на построение геологических профилей и разрезов Задача 3 а. Построение геологических профиля и разреза

В долине ручья Боевого детальными геолого-съемочными работами по наблюдениям в обнажениях (Т.н. 1-6) закартированы каменноугольные и нижнепермские карбонатно-терригенные отложения. В результате обработки данных полевых наблюдений подготовлено обоснование дальнейшим геологоразведочным работам, предусматривающим бурение направленно-наклонной структурной скважины 1 (скв. 1 с) с целью изучения верхней части разреза (ВЧР). Бурение скв. 1с позволит значительно уточнить результаты маршрутных исследовании и получить сведения о более глубоких горизонтах верхней части разреза (ВЧР). Скважиной 1с с забоем на глубине 410 м сверху вниз должны быть вскрыты:

Система, отдел (индекс)	Мощность, м	Характеристика пород	условное обозначение
			пород	фауна, флора
Р1	вид. 75 (в обнажениях)	алевролиты с отпечатками флоры
С3	80	известняки с отпечатками брахиопод
С2	59	доломиты глинистые
С1	110	известняки; мелкая раковинная фауна
D3	105	песчаники с прослоями аргиллитов
D2	53	известняки с прослоями доломитов
D1	вскр. 12	алевролиты с прослоями песчаников; флора

Т ребуется:

1. Построить геологический профиль по линии А-Б (масштабы горизонтальный и вертикальный 1:5000).

2. Определить морфологический тип закартированной структуры и дать её геологическую характеристику.

3. Составить геологический разрез ВЧР по данным полевых наблюдений и обосновать (определить) проектный разрез бурения структурной скважины 1 с ( вертикальный масштаб 1:5000).

Геологический профиль по линии А-Б (вкрест простирания структуры)

Масштабы: горизонтальный 1:5000

вертикальный 1:5000

Составил: А.Н.Иванов, гр. ……….

Геологический разрез ВЧР (стратиграфическая колонка)

Масштаб вертикальный 1:5000

Составил: А.Н.Иванов, гр. ………..

Краткая морфологическая характеристика структуры включает:

-название района;

-возраст закартированных отложений, возраст пород в ядре складки;

- характеристику морфологии складки, которую они слагают, ее простирание и падение пород на крыльях.

Задача 3 б. Построение геологических профиля и разреза

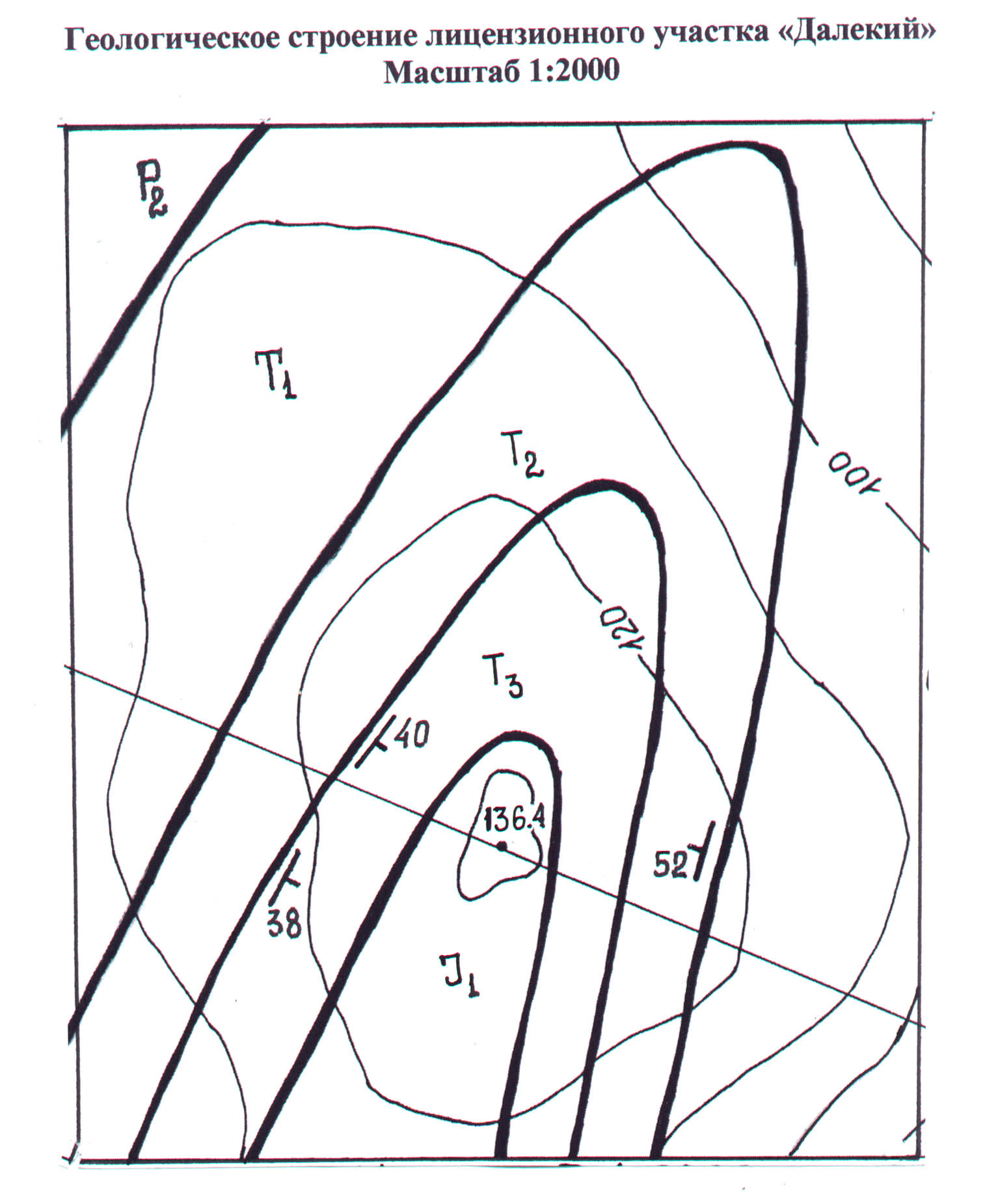

На лицензионном участке «Далекий» геологической съемкой закартированы верхнепермские, триасовые и нижнеюрские терригенные отложения суммарной мощностью 94 м, которые слагают складку.

Сведения о закартированной части разреза

Отдел системы	Мощность, м	Характеристика пород	условное обозначение
			пород	фауна, флора
J1	вид. 10	аргиллиты темно-серые плотные
Т3	22	алевролиты серые мелкозернистые
Т2	20	песчаники светло-серые среднезернистые
Т1	34	алевролиты с прослоями аргиллитов
Р2	вид. 8	песчаники коричневато-серые мелкозернистые
Р1 ?

Требуется:

1. Составить геологический разрез по данным полевых наблюдений на участке «Далекий».

2. Построить геологический профиль по линии А-Б (масштабы горизонтальный и вертикальный 1:2000) и дать морфологическую характеристику синклинали.
