Частина перша силові електричні машини систем автоматики Розділ 1. Асинхронні силові машини са

Глава 1. Основи теорії двофазних асинхронних машин

1.1. Загальні поняття. СЕМ СА, як уже згадувалося у вступі, не є безпосередніми операційними ланками СА. Вони фактично є ЕММ ЗПЗ, які широко використовуються в цих системах, але виконують у них тільки допоміжні функції. Проектуючи їх, в першу чергу забезпечують при масовому випуску низькі їх масогабаритні показники і вартість, добру технологічність та енергетичні показники, а метрологічні характеристики тут не розглядаються.

СЕМ СА за призначенням – це розмаїті приводні двигуни і електро­магнітні рушії, бортові генератори і перетворювачі та силові трансфор­матори і електромагнітні злагоди систем живлення СА.

За родом струму та принципом дії силові машини СА можна класифікувати, як показано на рис.1.1.

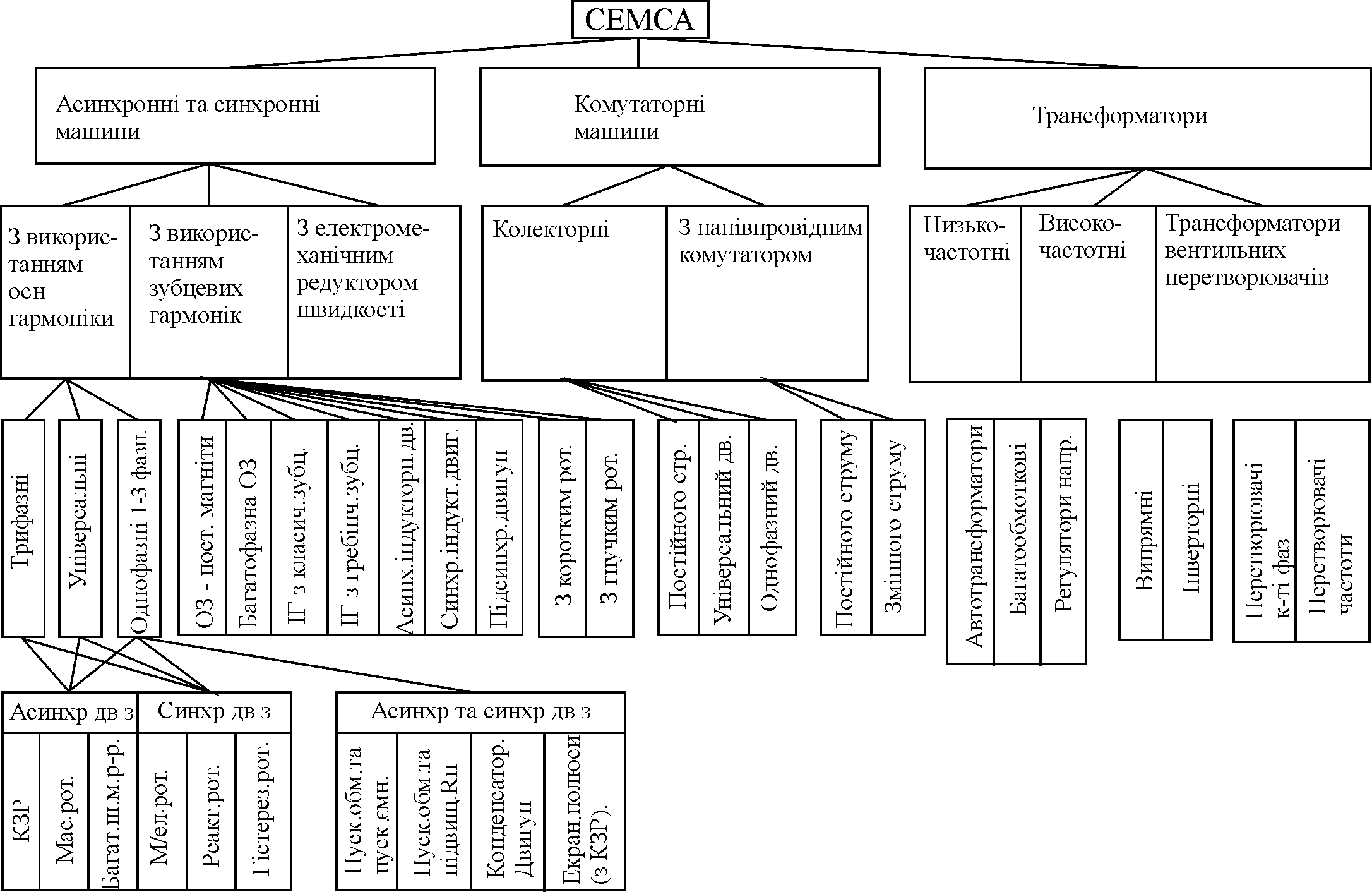

Рис.1.1. Класифікація СЕМ СА

Деякі з перелічених тут типів машин за будовою, фізичними явищами та методами аналізу практично не відрізняються від ЕМ малої потужності ЗПЗ. Це – асинхронні та синхронні трифазні машини з використання основної гармоніки, колекторні машини постійного струму з електромаг­нітним збудженням. Тому, якщо врахувати, що зменшення потужності спричиняє збільшення активних опорів обмоток та намагнічувального струму машини, що в свою чергу збільшує крутість електро­механічних характеристик і зменшує значення коефіцієнта віддачі потужності, то з урахуванням цієї обставини, вважаючи ці машини вивченими в загальному курсі ЕМ, тут можна їх не розглядати. Правда, при цьому треба пам’ятати, що ці машини можуть бути розрахо­ваними на специфічне живлення, мати оригінальну конструкцію, працюва­ти в о собливому режимі чи в особливих умовах. Наприклад, часто такі ЕМ з метою зменшення їх габаритів і маси, які визначаються моментом М при заданій потужності , проектуються на підвищену частоту f. Або для зменшення аксіальних розмірів і кращої компонування в кондиціонерах, стельових вентиляторах, у звуко- та відео-відтворювальній апаратурі використовують машини торцевих конструкцій – рис.1.2, а там, де необхідно забезпечити поступальний чи поступально-зворотний рух – ЕМ лінійного виконання – рис.1.3.

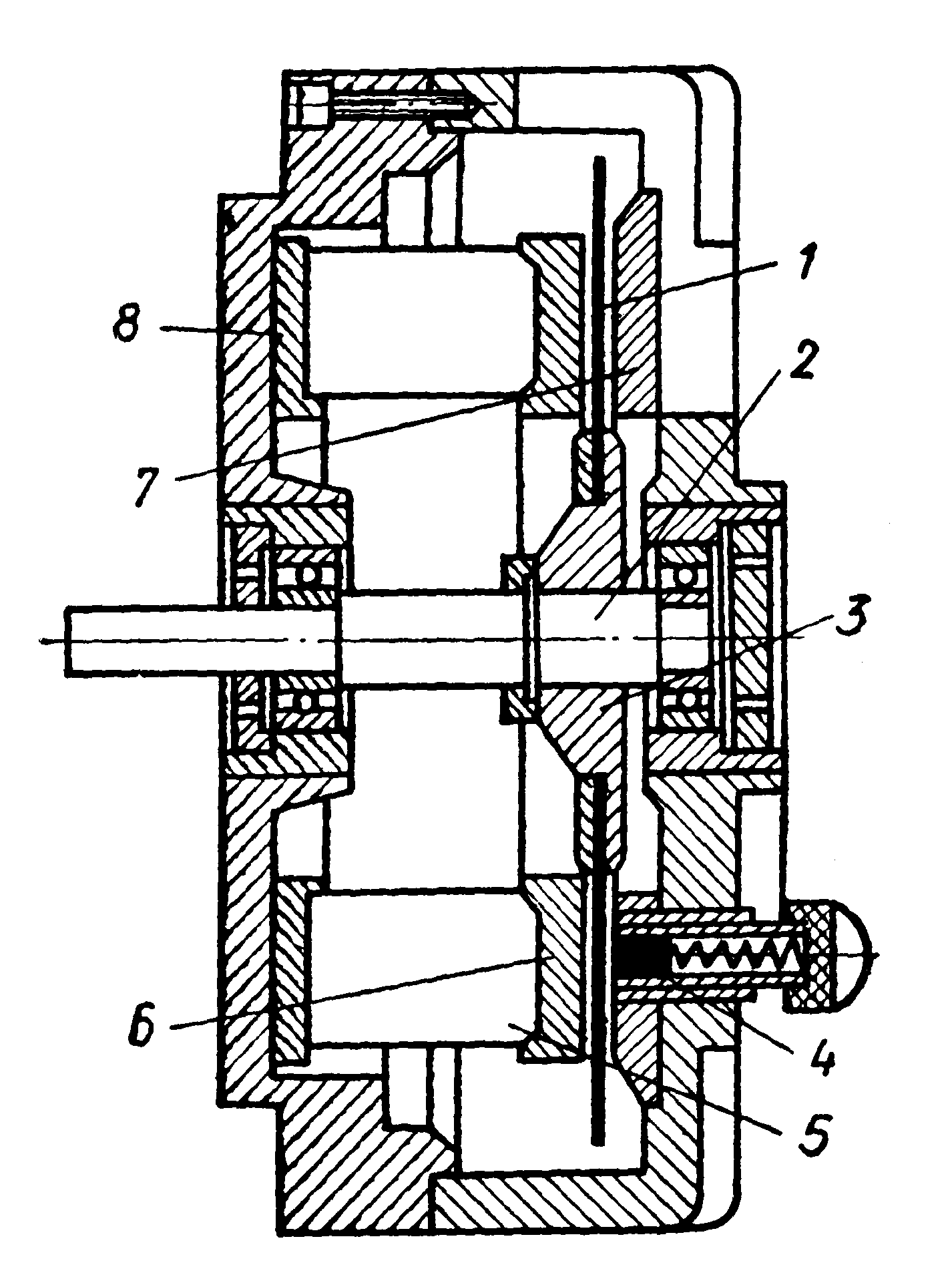

Рис.1.2. Двигун постійного струму з дисковим якорем:

1–дисковий якір; 2–вал; 3–втулка; 4–щіт­котримач; 5–полюси; 6–кільцеві ярма

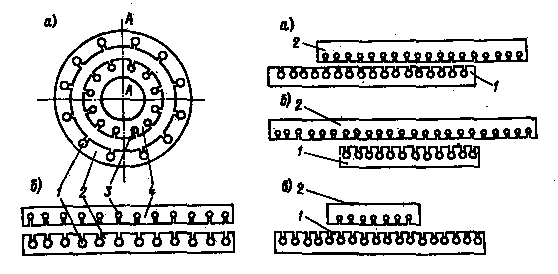

Рис.1.3. Асинхронний двигун обертового (а) та поступального (б) руху:

1, 3–обмотки статора і ротора вторинного елемента;

2, 4–магнітопроводи статора та ротора
