1. Содержание дисциплины.

В соответствии с государственным образовательным стандартом дисциплина "Начертательная геометрия. Инженерная графика" содержит следующие темы: Начертательная геометрия: введение. Предмет начертательной геометрии. Задание точки, прямой, плоскости и многогранников на комплексном чертеже Монжа. Позиционные задачи. Метрические задачи. Способы преобразования чертежа. Многогранники. Кривые линии. Поверхности. Поверхности вращения. Линейчатые поверхности. Винтовые поверхности. Циклические поверхности. Обобщенные позиционные задачи. Метрические задачи. Построение разверток поверхностей. Касательные линии и плоскости к поверхности. Аксонометрические проекции. Инженерная графика: конструкторская документация. Оформление чертежей. Элементы геометрии деталей. Изображения, надписи, обозначения. Аксонометрические проекции деталей. Изображения и обозначения элементов деталей. Изображение и обозначение резьбы. Рабочие чертежи деталей. Выполнение эскизов деталей машин. Машинная графика. Изображения сборочных единиц. Сборочный чертеж изделий. Понятие о компьютерной графике.

2. Общие методические указания.

Изучение дисциплины складывается из самостоятельной работы студента над учебником, решения типовых задач по каждому разделу и выполнения контрольно-графических работ.

В соответствии с содержанием дисциплины следует продумать план самостоятельной работы и приобрести необходимую учебную литературу.

Методика самостоятельной работы по изучению дисциплины должна быть следующей:

1. В последовательности, указанной в содержании дисциплины, изучить тему по учебнику. Студент должен разобраться в теоретическом материале и уметь применять его как общую схему к решению конкретных задач.

2. На начальной стадии изучения дисциплины полезно прибегать к моделированию изучаемых геометрических объектов и их сочетаний. Однако, моделирование является лишь вспомогательным средством и по ряду причин не может быть использовано в качестве основного способа познания, т.к. по мере усложнения чертежей моделирование подручными средствами становится крайне затруднительным. Поэтому с самого начала необходимо соотношение пространственных и графических операций осуществлять в умственной форме, что, в конечном счете, является главной задачей освоения курса.

3. Решению задач должно быть уделено особое внимание, т.к. умение самостоятельно решать задачи является главным показателем усвоения материала. При решении геометрической задачи необходимо представить положение в пространстве заданных геометрических образов и схему решения.

4. Уровень освоения материала достаточно легко проверяется самим же студентом в процессе выполнения контрольных работ: если студент самостоятельно решает предложенные задачи, значит, он усвоил материал рассмотренных тем данного курса.

3. Требования по выполнению и оформлению контрольно-графических работ

Контрольно-графическая работа состоит из ряда задач, выполняемых в виде чертежей.

Количество, объем контрольно-графических работ и вид окончательного контроля знаний студентов приведены ниже:

Специальность	КГР № 1	КГР № 2	Вид окончательного контроля
260201 - ТХПЗ 260202 - ТХКМИ 260204 - ТБПиВ	1, 3, 5, 8, 9, 10	-	Экзамен (Начертательная геометрия. Инженерная графика)
260601 - МАПП	1, 2, 3, 4, 5, 6, 7	8, 9, 10,11	Экзамен (Начертательная геометрия)	Зачет (Инженерная графика)

Выполнять задачи рекомендуется в следующем порядке.

1. Оформление контрольно-графических работ.

Задачи выполняются на листах формата А3 (297*420) или А4 (210*297).

Внутри формата наносится рамка поля чертежа на расстоянии от левой границы формата 20 мм, от трех других сторон – 5 мм. Рамка выполняется сплошной основной линией толщиной 0,8…1 мм. Левое поле чертежа используется для брошюрования в альбом.

Контрольные задачи следует выполнять в масштабе 1:1. В обоснованных случаях можно использовать иные масштабы.

Чертеж сопровождается основной надписью, которую располагают в правом нижнем углу (рис. 1).

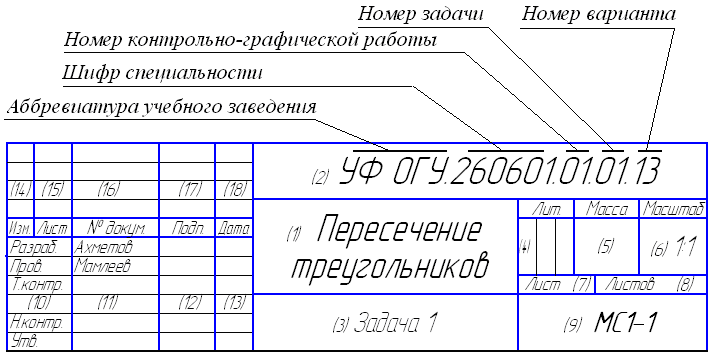

Рисунок 1 – Основная надпись чертежа.

Графы основной надписи учебных документов следует заполнять следующим образом:

(1) – наименование изделия (наименование задачи) шрифтом № 5 или № 7 заглавные прописными, а остальные строчными буквами;

(2) – обозначение документа шрифтом № 7 в следующем порядке:

-первая группа включает аббревиатуру наименования учебного заведения – УФ ОГУ;

-вторая группа, включает шесть знаков – шифр специальности;

-третья группа, включает два знака - номер контрольной работы;

-четвертая группа, включает два знака - номер задачи;

-пятая группа, включает два знака - номер варианта;

(3) – обозначение материала детали (номер задачи в контрольно-графической работе);

(4) – литеры, присвоенной данному документу по ГОСТ 2.103-68;

(5) – масса детали;

(6) – масштаб изображения;

(7) – порядковый номер листа;

(8) – общее количество листов документа;

(9) – наименование предприятия (учебная группа) шрифтом № 5 прописными буквами;

(10) – характер работы, выполняемой лицом, подписывающим документ;

(11) – (13) – данные о лицах и даты оформления документа;

(14) – (18) – данные о внесенных изменениях.

Графы 4, 5, 7, 8, 14 -18 – в учебных чертежах не заполняются.

Графы 10, 11, 12, 13 - заполняются шрифтом № 3,5 строчными буквами.

Все построения при решении задач необходимо выполнять как можно точнее при помощи чертежных инструментов. Все линии проводятся ясно и четко, правильного строения и толщины в зависимости от их назначения в соответствии с ГОСТ 2.203-68. Точки выполнять в виде окружностей диаметром 1,5...2,0 мм. Геометрические элементы задач (точки, линии, плоскости) должны быть обязательно снабжены буквенными или цифровыми обозначениями. Обозначения выполняются стандартным шрифтом № 5, индексы - № 2,5 типа Б с наклоном 75⁰ .

2. Прочитать методические указания к каждой задаче.

Выполнить чертежи задач своего варианта, оформив их с учетом требований ЕСКД и методических указаний.

Номер варианта задач определяется преподавателем или студентом самостоятельно путем суммирования трех последних цифр своего шифра.

3. В контрольной работе чертежи задач следует сброшюровать в альбом и сложить до формата А4 с титульным листом, выполненным на чертежной бумаги того же формата, оформленным по нижеследующей форме:

УФ ГОУ ВПО ОГУ Кафедра «Машины и аппараты пищевых производств» Контрольно-графическая работа № ...... по дисциплине «Начертательная геометрия. Инженерная графика» Студент (Ф И О) ……………………………………………. Учебный год ………………………………………………… Специальность …………………………………………….. Курс …………………………………………………………. Группа ………………………………………………………. Шифр студента ……………………………………………… Вариант ……………………………………………………....

4. Выполненная контрольная работа отсылается на Уфимский филиал ОГУ

на рецензию только в полном объеме, т.е. со всеми выполненными задачами. Замечания рецензента на листах проверенной контрольной работы уничтожать нельзя. Если контрольная работа не зачтена (или зачтена условно), студент должен внести в работу исправления и дополнения (а в некоторых случаях полностью ее переделать) в соответствии с замечаниями рецензента. На повторную рецензию контрольная работа высылается на Уфимский филиал ОГУ также в полном объеме. При переработке задач на новых листах вместе с ними высылаются также и старые листы с замечаниями рецензента.

5. На экзамен и зачет по дисциплине "Начертательная геометрия. Инженерная графика" допускаются студенты с зачтенными контрольно-графическими работами. На сдачу зачета и экзамена студент должен принести:

-зачтенную контрольно-графическую работу;

-зачетную книжку;

-чертежные инструменты;

-чертежную бумагу формата А3.
