Методика расчета
Методика расчета параметров и показателей скважинной отбойки составлена на основании /1,2/.
Выбор способа бурения.
Выбор осуществляется исходя из глубины скважин (высота бурового этажа или подэтажа), крепости руды и диаметра скважины [( , (табл.1 /1/)].
Выбор бурового станка и сечения буровой выработки.
В зависимости от выбранного бурового оборудования, длины и диаметра скважины-
Далее последовательность расчета зависит от расположения скважин в забое.
При отбойке параллельными скважинами.
Удельный расход ВВ на отбойку
,кг/м3,
где - расход гранулита АС-8, кг/м3 (табл. 2 /1/); -коэффициент соотношения работоспособностей типов ВВ: АС-8/детонит, скальный аммонит – 1, АС-8/скальный аммонит3 – 0,9; АС-8/гранулитА4 – 1.05.
Определение Л.Н.С.
,
где -диаметр скважины, мм, =1000 – 1200 кг/м3 - средняя плотность ВВ в заряде, m=0.6 – 1.3 - коэффициент сближения зарядов, – коэффициент заполнения скважин, при параллельном – в зависимости от длины скважины , ,см. табл.:
|
5 |
10 |
20 |
30 |
50 |
|
0,7 |
0,8 |
0,85 |
0,9 |
0,95 |
Объем руды в слое, отбиваемом одним рядом или веером скважин.
, м3,
где -ширина отбиваемого слоя, м; -высота слоя, м; -сечение буровой выработки, м2.
Количество ВВ в 1 м скважины:
,кг/м, (т. о. – 0.1кг/м),
где -диаметр скважины, мм, -плотность ВВ в заряде, кг/м3 (ориентировочно 1100 – 1200 кг/м3), -коэффициент плотности заряжания: при россыпном ВВ =1, при зарядке патронированными - , - диаметр патрона, мм (стандарт 45, 60, 90 мм)
Расстояние между скважинами
Число скважин в отбиваемом слое (т.о. – до большего целого)
,
где акр – расстояние от краевых скважин до контура забоя, ориентировочно принимается 0.5м.
Уточненное расстояние между скважинами
,м
Общая длина скважин в слое
,м
Общий расход ВВ на отбойку слоя
,кг
!!! Проверка правильности расчета (фактический удельный расход ВВ должен соответствовать расчетному).
При отбойке веерными скважинами.
Удельный расход ВВ на отбойку
,кг/м3,
где - расход гранулита АС-8, кг/м3 (табл. 2 /1/), -коэффициент соотношения работоспособностей типов ВВ: АС-8/детонит, скальный аммонит – 1, АС-8/скальный аммонит3 – 0,9; АС-8/гранулитА4 – 1.05.
Определение Л.Н.С.
,
где -диаметр скважины, мм, =1000 – 1200 кг/м3 - средняя плотность ВВ в заряде, m=0.6 – 1.3 - коэффициент сближения зарядов, =0,6 – 0,7 – коэффициент заполнения при веерном расположении скважин
Объем руды в слое, отбиваемом одним рядом или веером скважин.
, м3,
где -ширина отбиваемого слоя, м; -высота слоя, м; -сечение буровой выработки, м2.
Количество ВВ в 1 м скважины:
,кг/м, (т. о. – 0.1кг/м),
где -диаметр скважины, мм, -плотность ВВ в заряде, кг/м3 (ориентировочно 1100 – 1200 кг/м3), -коэффициент плотности заряжания: при россыпном ВВ =1, при зарядке патронированными - , - диаметр патрона, мм (стандарт 45, 60, 90 мм)
Общий расход ВВ на отбойку.
, кг.
Общая длина заряда в одном веере
,м
Ориентировочное общая длина скважин в веере
, м.
Ориентировочное число скважин в веере
,м,
где -ориентировочная средняя длина скважин в веере (определяется графически, как среднее арифметическое значение 3-5 характерных скважин).

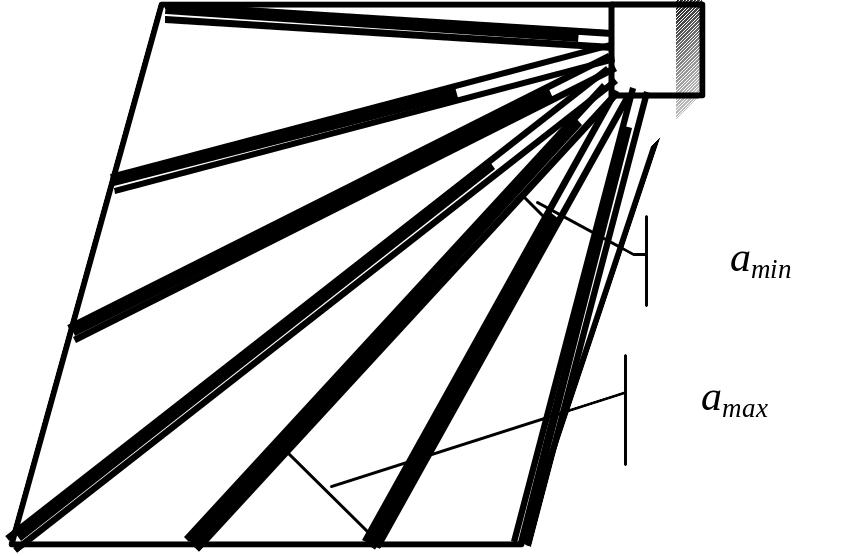

Графическое построение схемы расположения скважин в веере.
Схема веерного расположения скважин и зарядов в них строится в геометрическом масштабе с учетом следующих требований (рис):
оси скважин должны сходиться в одну или две точки в зависимости от числа буровых машин;
длина скважин определяется границами отбиваемого слоя;
оконтуривающие скважины проводятся параллельно границе отбойки или с небольшим наклоном к ней;
каждый угол слоя должен прорабатываться своей скважиной;
расстояния между концами скважин (по перпендикуляру) должны быть приблизительно одинаковы и варьироваться в пределах - ;
оконтуривающие скважины и каждая 3-я (при недозаряде половины скважин) или 4-я (при недозаряде 2/3 скважин) заряжаются с недозарядом ;
недозаряд в остальных скважинах принимается таким, чтобы ;
если патроны –боевики инициируются ЭД, то максимальная длина недозаряда не должна превышать 8 м.
По окончании построений по чертежу определяют число скважин в веере, их общую длину и суммарную длину заряженной части. Данные заносятся в таблицу.
Номер скважины |
Длина скважины, м |
Длина заряда, м |
Масса заряда, кг |
i=1;n |
li |
lзi |
|
|
|
|
|
!!! Проверка правильности расчета. Общая фактическая длина заряда во всех скважинах и фактическая масса заряда ВВ должны соответствовать расчетным.
Определение фактического объема отбойки
,м3
Определение необходимого фактического расстояния между веерами
,м
Порядок определения показателей отбойки одинаков для любого расположения скважин.
Производительность буровых станков определяется в зависимости от выбранного способа бурения и типа станка с использованием паспортных данных и поправочных коэффициентов (см. соответствующие таблицы в /1/).
, м/см.,
где паспортная производительность, м-см, -коэффициент, учитывающий диаметр скважины, -коэффициент, учитывающий глубину скважины.
Трудозатраты на бурение скважин
,чел.-см.,
где -общая длина скважин, м, - число рабочих, обслуживающих буровой станок (таблица).
|
Колонковое бурение |
Ударно-вращательное бурение |
Шарошечное бурение |
nб |
1 |
1 |
1 |
Производительность заряжания
, м/см.,
где -длительность смены, мин.; -длительность подготовительно-заключительных операций, мин.(см. таблицу 7 /1/); =10 – время на обслуживание зарядной установки, мин.; - максимальная длина скважины, заряжаемая с одной установки (см. таблицу 8 /1/); tнз- норма времени на заряжание, мин/10м .(см. таблицу 9 /1/).
Производительность взрывника
, кг ВВ/см.,
где = 0.7-0.95 коэффициент заполнения параллельных скважин (при их длине соответственно от 5 до 50м), для веера - - средний коэффициент заполнения (из табл.).
Трудозатраты на заряжание
, чел-см.,
где - число взрывников в звене (при длине транспортирования ВВ до 60м-2чел., при большей длине – 4чел).
Удельный расход ВВ на отбойку
, кг/т
где -количество добытой руды, т., -плотность руды в массиве, т/м3, п и р –соответственно коэффициенты потерь и разубоживания, д.е..
Выход руды с 1м скважины
, т/м.,
Трудоемкость отбойки руды
, чел-см/1000т
Производительность труда рабочего при отбойке руды
, т/см.
Справочная информация к расчету параметров скважинной отбойки.
Таблица 1
Данные о потерях и разубоживании руды.
Система разработки |
Потери, п, д.е. |
Разубоживание, р, д.е. |
Сплошная |
0,2-0,3 |
0,05-0,15 |
Камерная (с извлечением целиков) |
0,08-0,12 |
0,15-0,2 |
С магазинированием |
0,05-0,1 |
0,1-0,15 |
С обрушением |
0,1-0,15 |
0,15-0,2 |
С закладкой |
0,03-0,06 |
0,05-0,1 |
С креплением |
0,05-0,07 |
0,03-0,1 |
