4 Цифровая система передачи икм-30-5
Первичная цифровая система передачи ИКМ-30-5 представляет собой унифицированный комплекс аппаратуры пятого поколения, предназначенный для уплотнения городских и пригородных кабелей связи типов Т и ТПП с диаметром жил 0,5 и 0,7 мм по одно- и двухкабельной схеме.
По сравнению с широко применяемым комплексом ИКМ-30-4 в комплексе ИКМ-30-5 каналообразующее и оконечное оборудование выполнено в двух блоках ОПМ-11А и ОПМ‑11Б (вместо блоков АЦО-11 и ОКО – 11).
Каналообразующее оборудование является базовым и используется как составная часть систем высоких ступеней иерархии.

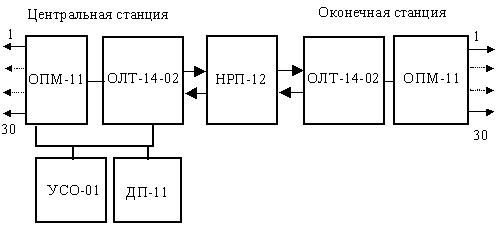

Включение аппаратуры системы икм-30-5 с блоками опм-11 и олт-11
и
Рисунок 4.1
Схема включения ОПМ-11 с блоком ОЛТ-14 (без функции телеконтроля линии):
Рисунок 4.2
5 Блок опм-11
Блок ОПМ-11 (оборудование первичного мультиплексора) предназначен для формирования первичного цифрового потока со скоростью передачи информации 2048 кбит/с из аналоговых сигналов тридцати телефонных каналов и сигналов управления и взаимодействия. ОПМ-11 обеспечивает работу 30 плат канальных окончаний.
ОПМ-11 используется в качестве каналообразующего и согласующего оборудования на городских телефонных сетях (заменяет блоки АЦО-11 и ОСА-13).
ОПМ-11 относится к пятому поколению аппаратуры связи. В блоке используется новая элементная база (индивидуальные кодеки, БИС на базовых матричных кристаллах).
ОПМ-11 содержит два блока: ОПМ-11А и ОПМ-11Б.
В ОПМ-11 могут устанавливаться сменные платы различных канальных окончаний:
1. СИ-103 – предназначена для согласования исходящих приборов местного и междугородного шнура АТСК, АТСКЭ и АТС-ДШ (при условии установки комплектов РСЛ‑3Ш) с ОПМ-11;
2. СИ-104 – предназначена для согласования исходящих приборов местного и междугородного шнура АТС любого типа (без организации автоматического четырехпроводного транзита на узлах) с ОПМ-11;
3. СВ-103 – предназначена для согласования входящих приборов местного шнура АТС любого типа с ОПМ-11;
4. СВ-104 -– предназначена для согласования входящих приборов междугородного шнура АТС любого типа с ОПМ‑11.
5. ПА-111, ПА-112 – обеспечивают согласование ОПМ-11 с абонентским телефонным аппаратом (ПА-111) и с оборудованием АТС (ПА-112).
6. ОД-11 – предназначена для организации цифрового канала для связи персональных компьютеров, поддерживает интерфейсы: RS-232, RS-485, V-35, V-36.
6 Временные диаграммы для системы икм-30
В системе ИКМ-30 формируется первичный многоканальный цифровой сигнал электросвязи в кодах ЧПИ (АMJ) или МЧПИ (НДВ-3).

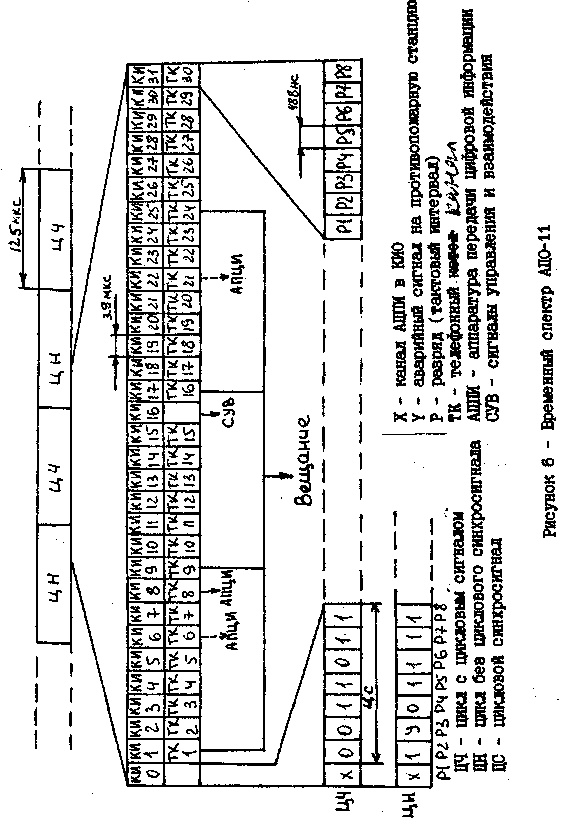

Временная диаграмма (рис.6.1) многоканального цифрового сигнала состоит из последовательно следующих друг за другом циклов длительностью 125 мкс (четных - ЦЧ и нечетных -ЦН).
Циклы разделяются на 32 канальных интервала (КИ), каждый из которых содержит по восемь тактовых интервалов (разрядов).
Один из КИ, нумеруемый КИ0, используется для передачи синхросигнала. Синхросигнал в системе ИКМ-30С следует считать распределенным, состоящим из сосредоточенной группы 0011011, передаваемой в тактовых интервалах ТИ2-ТИ8 МО в четных циклах, и символа "I", передаваемого в тактовом интервале ТИ2 КИ0 в нечетных циклах. Таким образом, имеет место чередование значений символа, передаваемого в тактовых интервалах ТИ2 КИ0 циклов. Использование такого синхросигнала рекомендовано МККТТ и позволяет резко уменьшить вероятность ложного синхронизма при передаче "медленно" изменяющейся информации.
В тактовом интервале ТИЗ КИ0 нечетных циклов на противоположную станцию передается аварийный сигнал - сигнал "Извещение".
На рис 6.2 приведены временные диаграммы для системы ИКМ-30 в несколько иной, более наглядной форме.
Рисунок 6.1
Рисунок 6.2 – Временные диаграммы для системы ИКМ-30
