Рис. 2.8. Положение камеры

На основном куполе:

1 – камера основного парашюта; 2 – купол основного парашюта; 3 – фартук; 4 – эластичное кольцо

Затем на купол надевают камеру. Укладывающий берет камеру основного парашюта (3) ниже карманов (2) (рис.2.7) и надевает ее на уложенный купол основного парашюта, при этом помогающий, аккуратно прижимая купол к подстилочному полотнищу, передвигается вслед за надеваемой камерой.

Надевают камеру основного парашюта на купол до тех пор, пока ее кромка с поперечной усилительной лентой не окажется на одном уровне с нижней кромкой купола (2) (рис. 2.8), при этом специальный рукав камеры должен располагаться внутри, а эластичное кольцо (4) – находиться на рассто-янии 150 – 200 мм от нижней кромки купола. Часть купола от изгиба до вершины и стабилизирующая система должны находиться с правой стороны. Вы-равнивают нижнюю кромку.

Берутся за свободные концы подвесной системы и, удерживая кромку купола в камере, легко встряхивая, вытягивают стропы на всю длину, подготавливая купол к проверке второго этапа укладки.

Элементы контроля 2-го этапа

1. Правильность укладки купола и положение строп. Находясь у ранца, взять в одну руку стропы верхних свободных концов, в другую – стропы № 28, 1А и 1Б. Поднимая и разделяя их, подойти к кромке купола и проверить деление купола пополам на верхнюю и нижнюю части. Стропы № 1А, 1Б и 28 должны находиться сверху (слева № 28 и 1А, справа – № 1Б).

2. Контроль положения камеры основного парашюта:

• усилительная лента, нашитая по периметру основы камеры, находится на одном уровне с кромкой уложенного купола;

• соты находятся сверху;

• эластичное кольцо нижнего основания камеры находится внутри камеры на расстоянии 150 – 200 мм от кромки купола;

• верхняя часть купола и стабилизирующая система расположены с пра-

вой стороны;

• купол проходит в горловину верхней части камеры основного парашю-

та, а не пропущен между лентами уздечки камеры.

Положение для контроля

Укладывающий – опустившись на одно колено у кромки купола лицом к проверяющему, соответствующей рукой удерживает в обхват все стропы.

П

А

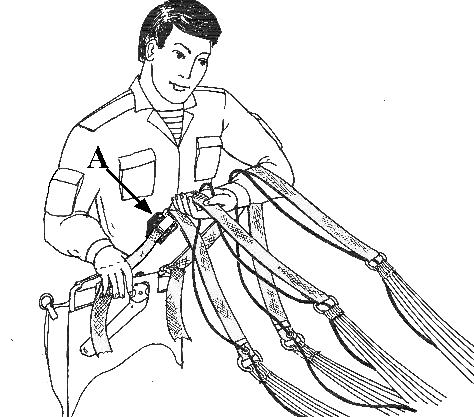

омогающий – опустившись на одно колено у ранца лицом к проверяющему, одной рукой удерживает ранец в вертикальном положении, на предплечье второй руки держит верхние свободные концы (№ 1 и 4) и стропы управления.

Рис. 2.9. Положение ранца при контроле 2-го этапа укладки:

1 – свободные концы подвесной системы; 2 – пряжки; 3 – звено (лента ЛТКП-43-900); 4 – резиновая сота; 5 – шпилька-чека; 6 – текстильная застежка; 7 – главный обхват подвесной системы

Третий этап. Укладка купола основного парашюта в камеру

И строп в соты; подготовка стабилизирующей системы к укладке Элементы 3-го этапа укладки

1. Встряхнуть и натянуть стропы. Выбрать слабину строп управления и заправить ее под резиновые шлевки.

Рис. 2.10. Проверка правильности укладки купола (цифрами в кружках обозначены порядковые номера строп)

2. Вставить линейку в пряжки-полукольца свободных концов.

3. Зачековать камеру пучками строп и закрыть их карманами.

4. Уложить купол в камеру. Стянуть и завя-зать шнур-завязку, заправить его в карман на верхней части камеры.

5. Уложить стропы в соты.

6. В

   Рис. 2.11. Заправка строп управления:

   1 – свободные концы; 2 – резиновая шлевка; 3 – направляющее кольцо;

   4 – стропа управления

   ынуть линейку и произвести наложение свободных концов на дно ранца, поместив ранец слева от камеры.

7. Открыть чекующие пучки строп для проверки.

8. Подготовить стабилизирующую систему:

• вытянуть на всю длину;

• расправить и раскрутить парашютное звено;

• распутать стропы;

• надеть камеру до середины купола;

- проверить монтаж шнура включения парашютного прибора.
