8. Система разработки
8.1. Выбор системы разработки
На основании горно-геологического прогноза и опыта отработки пластов в аналогичных горно-геологических условиях на шахтах Прокопьевска наиболее рациональной технологией разработки является гидравлическая технология добычи угля.
Все многообразие технологических схем подземной гидродобычи основывается на системе разработки подэтажной гидроотбойкой и обрушением пород. Данная система разработки позволяет повысить безопасность работ, снизить аварийность в очистном и подготовительном забоях – выемка угля гидравлическим способом осуществляется дистанционно без применения буровзрывных работ, а так же без крепления выработанного пространства.
Выбор технологической схемы для отработки запасов угля осуществляем согласно “Инструкции по безопасному применению технологических схем крутых и наклонных угольных пластов гидравлическим способом на шахтах Прокопьевского района Кузбасса” и “Временных технологических схем разработки крутых и крутонаклонных пластов подэтажной гидроотбойкой”.
Согласно вышеназванным документам принимаем для отработки пластов технологические схемы, приведенные в таблице 8.1.
Таблица 8.1
Технологические схемы отработки пластов
№ |
Наименование пласта |
Мощность пласта, м |
Схема разработки |
1 |
2 |
3 |
4 |
1 |
Мощный |
15-22 |
Технологическая схема № 3. Подэтажная гидроотбойка с одним выемочным штреком и выемочными ортами в подэтаже. |
2 |
Двойной |
6-8 |
Технологическая схема № 1. Подэтажная гидроотбойка с одним выемочным штреком в подэтаже (рис.8.2). |
3 |
Безымянный II |
4-6,5 |
Технологическая схема № 1. Подэтажная гидроотбойка с одним выемочным штреком в подэтаже. |
1 |
2 |
3 |
4 |
4 |
Подспорный |
15-22 |
Технологическая схема № 1. Подэтажная гидроотбойка с одним выемочным штреком в подэтаже. |
5 |
Прокопьевский I |
5 |
Технологическая схема № 6. Подэтажная гидроотбойка в свите весьма сближенных пластов (рис.8.1). |
6 |
Прокопьевский II |
4,5 |
Технологическая схема № 6. Подэтажная гидроотбойка в свите весьма сближенных пластов. |
На рисунках 8.1, 8.2. приведены технологические схемы отработки мощных крутых пластов.

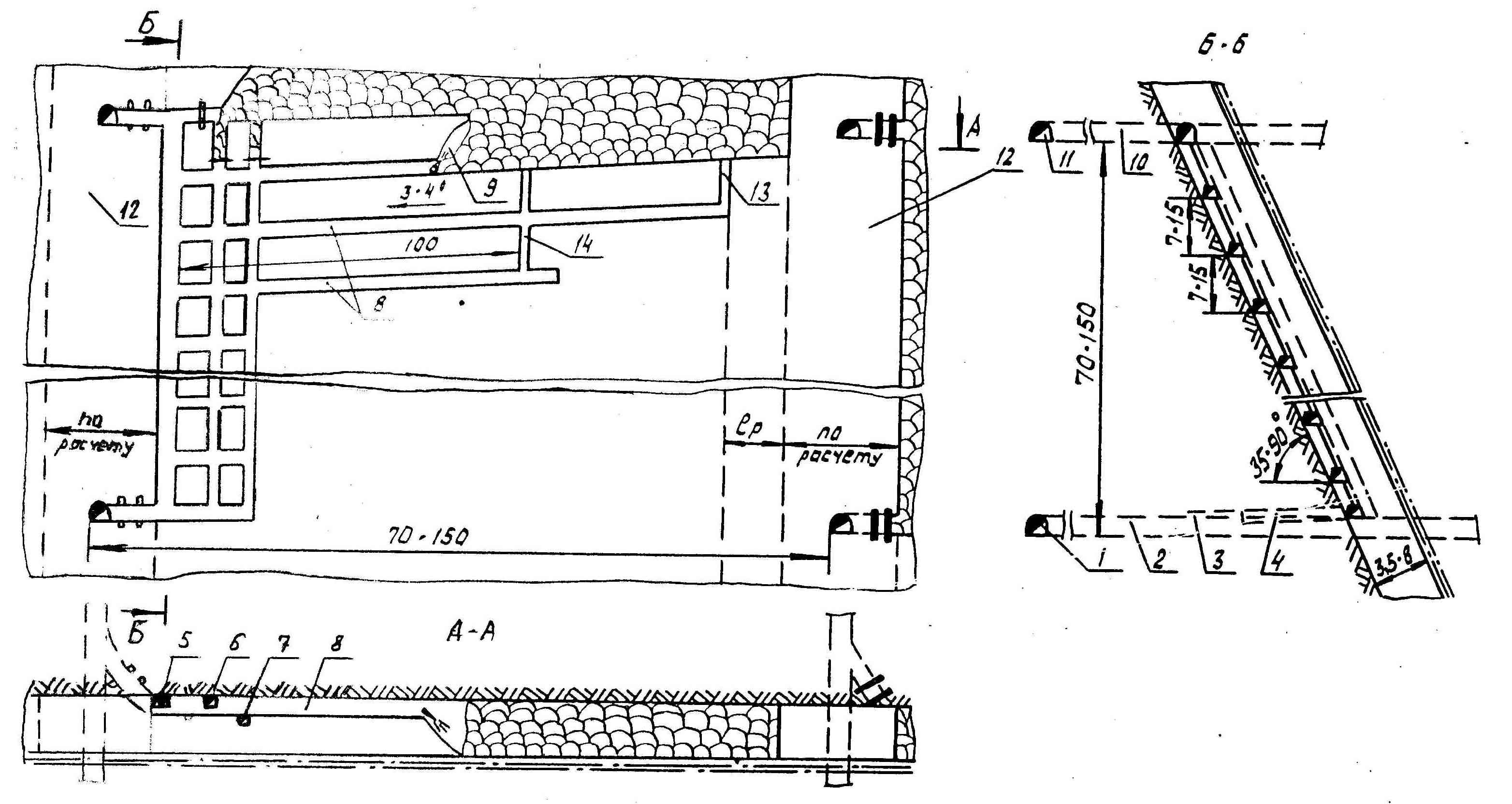

Рис. 8.1. Подэтажная гидроотбойка в свите весьма сближенных пластов
1-откаточный полевой штрек; 2-откаточный квершлаг; 3-перекачная станция; 4-гидроквершлаг; 5-грузо-людской ходок; 6-пульпоспускная печь; 7-вентиляционный ходок; 8-подэтажный штрек; 9-очистной забой;10-вентиляционный квершлаг; 11-вентиляционный полевой штрек;12-профцелик; 13-разрезная печь.; 14-разрезной орт; 15-подэтажный квершлаг; 16-запасной выход
Рис. 8.2. Подэтажная гидроотбойка с одним выемочным штреком в подэтаже.
