3.5 Вскрытие и подготовка шахтного поля к выем ке.
Согласно методическим указаниям принимаем вскрытие шахтного поля вертикальным стволом, расположенном в лежачем боку.
В соответствии с производительностью шахты Аг=4,3 млн. т/год и глубиной разработки первой очереди Н1оч=795 м выбираем тип оборудования подъема по стволу по графику (рис. 27)

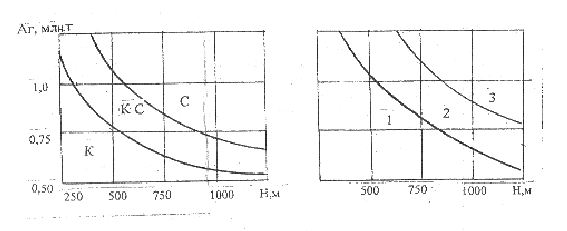

Рис. 27 Область применения подъема: К- клетьевого; С- скипового; 1- одноканатного; 2- одно- и многоканатного; 3- многоканатного.
В результате отработки месторождения образуются пустоты, которые заполняют обрущающимися со временем породами. Этот процесс называется сдвижением. Часть толщи горных пород, затронутая процессом сдвижения, носит название зоны сдвижения.
Сдвижение может вызывать плавное оседание земной поверхности без разрыва ее сплошности или сопровождаться значительными смещениями с образованием провалов и обрушения.
В области сдвижения различают зону обрушения, в пределах которой происходит разрушение массива горных пород с образованием отдельных кусков и глыб; зону трещинообразования, где сплошность пород нарушена трещинами, и зону плавных сдвижений, в которой наблюдается пластическая деформация без разрыва сплошности пород (рис. 28). Образование зоны обрушения является характерной особенностью систем с обрушением вмещающих пород. При системах с закладкой она отсутствует.

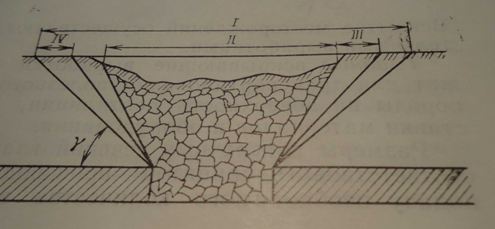

Рис. 28 Схема сдвижения горных пород при разработке: I-область сдвижения; II- зона обрушений; III- зона трещинообразования; IV- зона плавных сдвижений; γ- угол сдвижения пород.
Граничным углом ограничивается вся область сдвижения пород; плоскость разрывов проходит через крайние внешние трещины на земной поверхности; углом сдвижения определяется зона опасных сдвижений для поверхностных и подземных горнотехнических сооружений.
Величина углов сдвижения зависит от физико-механических свойств пород, слоистости, водоносности, угла падения месторождения, глубины разработки. При однородном строении пород эти углы принимают в пределах 45—70°, при неоднородном - 30—65°.
Если мощность отрабатываемого месторождения незначительна или разработку ведут на большой глубине, то сдвижение пород не достигает поверхности. Глубину разработки, при которой отработка полезного ископаемого не вызывает сдвижений земной поверхности, называют безопасной. Ее определяют по формуле
Нб=mkб, где (3.9)
m - мощность рудного тела, м;
kб коэффициент безопасности.
Коэффициент безопасности — отношение минимальной безопасной глубины к мощности месторождения; при разработке месторождений без закладки kб = 200, с полной сухой закладкой kб = 80, с гидрозакладкой kб = 30.
Нб=35*80= 2800 (м)
Поверхностные сооружения и вскрывающие выработки располагают за пределами зоны сдвижения или оставляют под ними охранные целики из руды. Так как фактически углы сдвиже ния могут оказаться меньше проектных, в целях безопасности поверхностных сооружений и устьев стволов принято оставлять предохранительные бермы на расстоянии 30—50 м от границы зоны сдвижения.
Для предотвращения разрушений сооружений и объектов на земной поверхности оставляют охранные целики (участки рудных тел, оставляемые для защиты от деформации горных выработок). Границы охранного целика определяют плоскостями проведенными под углами сдвижения от границ охраняемой площади.
Размещаем шахтный ствол за зоной сдвижения пород на расстоянии 20 м.
Необходимо предусмотреть проходку вспомогательного и вентиляционного стволов.
Площадь поперечного сечения ствола определяется по формуле:
Для скипового подъема – Sск=9+10,8Аг; (3.10)
Для клетевого подъема - Sск=14+4Аг; где (3.11)
Аг- годовая производительность шахты, млн. т.
Sск= 9+10,8*4= 52,2 ( м2)
Определяем диаметр ствола по формуле:
D=√4S/π, где (3.12)
S- поперечное сечение ствола, м2;
D=√4*52,2/3,14=8 (м)

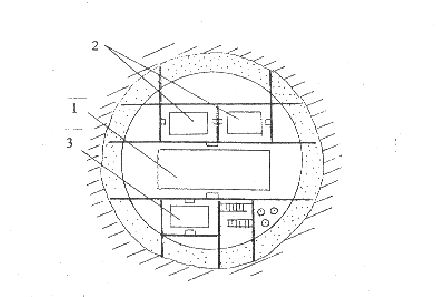

Рис. 29 Сечение вертикального ствола: 1- клеть; 2- скипы; 3- противовес; 4- ходовое отделение; 5- стойки; 6- бетонная крепь; 7-прогон; 8-расстрел.
В качестве основного вида транспорта на откаточном горизонте будем применять электровозы.
Таблица 3.4
Оборудование для электровозного транспорта
А, тыс. т/год |
подвижной состав |
|
электровозы |
вагонетки |
|
30-300 |
К3-1; К5-1 |
ВГ-0,7; ВГ-1,2; УВО-0,5; УВО-0,8; УВГ-0,7 |
300-500 |
1К10-1 |
ВГ-1,2; ВГ-2,2; УВД-1,0; УВГ-2,2 |
600-1200 |
К5-2; 2К10-2 |
ВГ-1,2; ВГ-2,2 |
1500-3000 |
2К14-2; К20-2 |
ВГ-4,0у |
3000-5000 |
К28-2 |
ВГ-8,0 |
