Контроль непрерывности оптических кабелей по пассивным оптическим волокнам
Как было отмечено выше, контроль ОК по пассивным оптическим волокнам основан на тестировании резервного волокна оптического кабеля (рисунок 3.2) при длине волны А.траф оптического луча трафика, независимой от длины волны X тест тестирующего оптического излучения.
Рисунок 3.2 – Метод контроля оптического кабеля по резервному волокну
Применение данного метода при своей очевидности и простоте реализации обусловливает необходимость дублирования инфраструктуры контроля гипотетического волокна, отражающего свойства всего кабеля, и по некоторым данным позволяет выявить до 90% его нарушений.
На рисунке 3.3 показана схема организации контроля ОК по пассивным оптическим волокнам, где ТХ (Transceiver) и RX (Receiver) – соответственно, передающее и приемное сетевые устройства, RTU (Remote Test Unit) – устройство удаленного контроля оптических волокон, a OTAU (Optical Test Access Unit) – устройство доступа к оптическим волокнам или, что то же, оптический переключатель, который обеспечивает доступ к контролируемым волокнам.
Контроль непрерывности оптических кабелей по активным оптическим волокнам
Как известно, для передачи данных в ВОЛС обычно применяются 1310 нм или 1550 нм длины волн оптического излучения. Следовательно, для контроля состояния волокон было бы целесообразным использовать А.твст= 1550 нм при длине волны Хтаф= 1310 нм или Хтест = 1310 нм при передаче на длине волны 1траф = 1550 нм. В то же время по экономическим соображениям, вызванным необходимостью увеличения емкости каналов передачи данных, часто используются обе указанные длины волн Хт j = 1310 нм и Xf 2 = 1550 нм, поэтому в последнем случае для контроля необходимо использовать иную длину волны, например, Атест = 1625 нм, которая значительно отличается от используемых для передачи данных и, как следствие, может быть эффективно выделена на приемной стороне линии связи.
С этой целью на передающей стороне ВОЛС (рисунок 3.3) вводятся оптические волновые мультиплексоры (Wavelength Division Multiplexing – WDM), объединяющие длину волны тестирующего излучения с длиной волны передачи данных сетевого оборудования NE (Network Equipment), а для исключения взаимного влияния процессов передачи данных и контроля оптического волокна в схему вводятся фильтры F2 и F3. Последние предотвращают попадание тестирующего излучения на входы NE, а излучения передачи данных – на OTDR.
Рисунок 3.3 – Схема организации контроля оптических кабелей по резервному волокну
Схема организации контроля по активным волокнам в этом случае имеет вид, представленный на рисунок 3.4.

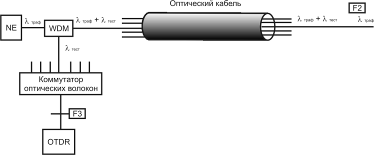

Рисунок 3.4 – Метод контроля оптического кабеля по активному волокну
Применение длин волн 1310 нм, 1550 нм и 1625 нм вызвано тем, что в этом случае оптические компоненты, используемые, как правило, в волоконно-оптической технике, обеспечивают наиболее низкие потери передачи, хорошую изоляцию и наилучшее подавление отраженных волн.
Дальнейшее развитие метода контроля оптических кабелей по активным оптическим волокнам основано на использовании большего количества длин волн оптического излучения, распространяющегося по волокну и, как следствие, предусматривает применение многочастотных WDM, обеспечивающих мультиплексирование большего числа длин волн. При таком решении одна длина волны может использоваться для тестирования волокна, а остальные – для передачи данных. Схема организации контроля оптических кабелей по активным оптическим волокнам с передачей данных на двух длинах волн 1310 нм и 1550 нм и тестировании на 1625 нм приведена на рис. 3.5, где LPF (Long Pass optical filter) и SPF (Short Pass optical filter) представляют собой оптические фильтры нижних и верхних частот, a OTAU – оптический коммутатор, обеспечивающий необходимую последовательность подключения оптических волокон к RTU.
При наличии в ВОЛС регенерационных участков, а также в случае необходимости исключения оборудования на этапе контроля, должен быть предусмотрен обход данных участков, который осуществляется согласно рисунки 3.6 – 3.8.

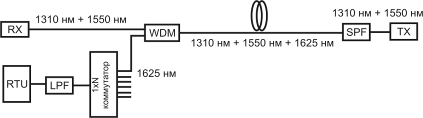

Рисунок 3.5 – Схема организации контроля оптических кабелей по активному волокну
По сравнению с рассмотренным выше методом контроля оптических кабелей по пассивному волокну метод контроля по активному волокну дает практически 100%-ную гарантию обнаружения неисправностей кабеля и отличается более высокой стоимостью реализации из-за введения в линию связи WDM и F. Поэтому применение последнего метода оказывается целесообразным для тестирования ответственных волокон или в том случае, когда для передачи данных используются все волокна кабеля.
Рисунок 3.6 – Схема организации контроля оптических кабелей по активному волокну с передачей данных на двух длинах волн

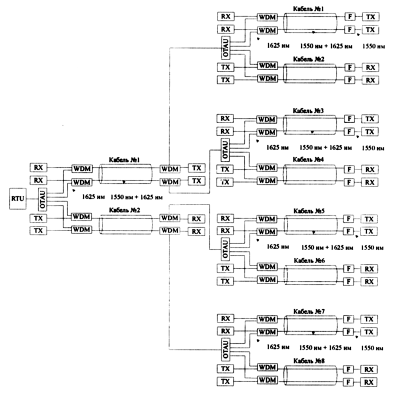

Рисунок 3.7 – Схема организации обхода регенерационных участков при контроле по активному волокну

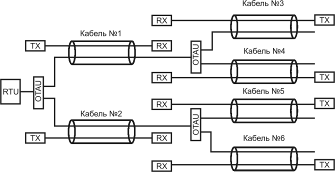

Рисунок 3.8 – Схема организации обхода телекоммуникационного оборудования при организации контроля по активному волокну
