9.1.3. Оптическая и электрическая полоса пропускания
Полоса пропускания определяется в двух разновидностях, оптической и электрической. Оптической полосой пропускания называют наивысшую частоту модуляции, при которой мощность оптической системы снижается на 3 дБ по сравнению с оптической мощностью на более низкой частоте. Из-за процесса преобразования в оптическом детекторе световой энергии в электрическую снижение оптической мощности на 3 дБ дает снижение электрической мощности на 6 дБ. При измерении электрической полосы пропускания используются те же правила, что и для оптической; электрическая полоса пропускания определяется снижением мощности на 3 дБ. Поэтому при необходимости измерения оптической полосы пропускания нужно помнить, что детектор покажет снижение электрической мощности на 6 дБ. Оборудование измерения мощности компенсирует это и покажет правильное значение оптической мощности. Процесс измерения оптической полосы пропускания обсуждается в разделе 9.3.3.
Лекция № 11 Тестирование в полевых условиях
4.7 Тестирование в полевых условиях
В предыдущих разделах кратко упоминались те сложности, которые отличают тестовые измерения в стационарных условиях лаборатории или серийного производства от измерении в полевых условиях. Некоторые измерения попросту невозможно надежно выполнить где-либо, кроме как в стабильных и контролируемых условиях. Опять же, для многих измерений требовались возможности, до недавнего времени недоступные в приборах, предназначенных для использования в полевых условиях. Стандартные задачи измерения основных параметров каналов связи, независящих от используемых режимов передачи данных, традиционно решаются измерительным оборудованием для палевых условий. Но в последнее время появился целый ряд новых требований к такому оборудованию. Прежде всего, это связано с измерением DWDM компонентов и исследованием влияющих на них сложных оптических явлений.
4.7.1 Измеритель оптических потерь
Измеритель оптических потерь Optical Loss Test Set (OLTS), используемый в DWDM системах. необходимо калибровать с прецизионной точностью на длинах волн каналов в диапазоне от 1525 до 1565 нм Это. в свою очередь, означает возможность точного измерения мощности отдельных каналов на выходе демультиплексоров.
Эти измерители так же используются на длинах волн оптических контрольных каналов OSC (Optical Supervisory Channel): 1480 нм. 1510 нм и 1625 нм, в зависимости от предназначения системы. Для проверки бюджета потерь после прокладки волокна потребуются специализированные DFB лазерные источники. Особое внимание требуется к самой большой длине волны контрольного канала 1625 нм, так как она лежит за пределами диапазона, в котором производители волокна или кабеля обычно гарантируют эффективную работу своей продукции. В настоящее время на рынке предлагаются измерители оптических потерь, включающие эту длину волны.
4.7.2 Рефлектометр

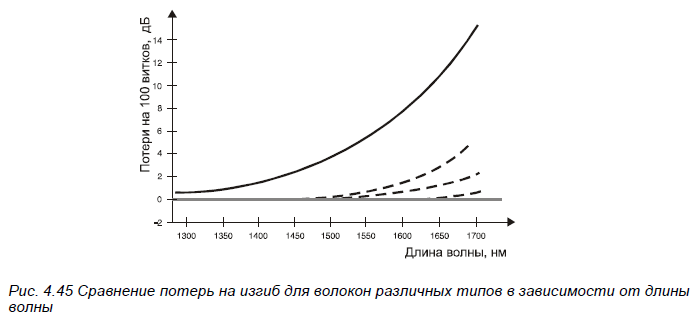

Современные рефлектометры (OTDR) часто включают возможности измерений в четвертом волновом диапазоне в районе 1625 нм . Помимо тестирования и обнаружения неисправностей на оптическом канале 1625 нм, использование этой длины волны обладает рядом других важных преимуществ. Например, активные волокна во многих случаях можно тестировать на длине волны 1625 нм, в то время как передача по DWDM каналам в спектральном диапазоне EDFA не прекращается. Кроме того, оптические потери из-за изгибов волокна сильнее выражены на длине волны 1625 нм, чем на более коротких рабочих длинах волн DWDM каналов. Тестирование с помощью рефлектометров на длине 1625 нм может выявить критические участки в проложенном волокне, то есть такие участки, в которых эффективность передачи на момент прокладки приемлема, но в будущем может снизиться из-за деградации волокна, рис. 4.45.
