3.2 Основные функции системы

Взаимодействие компонентов ПКД ВОЛС, осуществляемое по каналам связи, обеспечивает доступ к следующим основным функциям системы:

• управлению документированием кабельного хозяйства;

• установкам индикаторов качества;

• ожиданию нарушений в линии;

• обнаружению нарушений в оптических волокнах и локализации их местоположения;

• выявлению динамики изменения параметров оптических волокон;

• дистанционному управлению, а также ко всем функциям дистанционного управления рефлектометром, позволяя обрабатывать, анализировать и производить измерения, имея в своем распоряжении широкие возможности выделения и идентификации отклонений текущей рефлектограммы относительно эталонной, обеспечивая:

• измерение потерь, отражений и расстояния;

• измерение возвратных потерь, управление маскированием измерений;

• автоматическое измерение с обнаружением порогов, полуавтоматическое измерение с маркерами;

• ручное измерение с курсорами;

• возможность локализации случаев нарушений соединений, отражений и обнаружения конца волокна;

• автоматическое обнаружение призрака.

Результаты измерений могут быть представлены как в графическом, так и в табулированном виде.

Помимо этого в ПКД ВОЛС предусмотрена функция моделирования линии связи, позволяющая определить энергетический бюджет линии, что может быть принято во внимание при сравнении результатов проектирования сети с результатами испытаний. Если обнаруживаются какие-либо проблемы, они могут быть накоплены и использованы в качестве признаков, необходимых при оптимизации и обслуживании будущих линий связи. Моделирование также позволяет оптимизировать расположение устройств удаленного тестирования, определить наиболее подходящую конфигурацию измерений и упростить стадию внедрения оптической сети.

Картографическое программное обеспечение позволяет производить трассировку ВОЛС по географической карте и визуализацию местоположения нарушения. Таким образом обеспечивается соответствие расстояния между установленными маркерами на географической карте и расстоянием, измеренным оптическим способом, что существенно улучшает точность локализации нарушений. Кроме этого имеется доступ к заданию уровней изменения масштаба изображения, вида представления, визуализации региональной тревоги, создания новой связи и т.д.

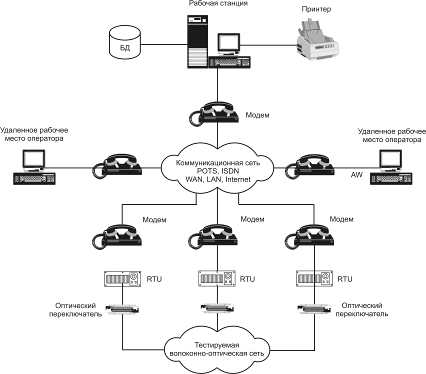

Рисунок 3.1 – Базовая архитектура ПКД ВОЛС

Так как в базе данных ПКД ВОЛС оптические компоненты привязаны к их географическим координатам, а набор графических функций позволяет работать одновременно с несколькими рефлектограммами, представленными на экране монитора, обеспечивается динамическая связь между данными рефлектограммами и схемным решением оптического кабеля. Для повышения достоверности ввода информации о строящейся линии бригада, выполняющая работы в соответствии с заданными требованиями, может использовать портативный компьютер, который связан посредством устройства дистанционного управления с ПКД ВОЛС. Пользователь входит в базу данных текущего участка, а затем проверяет и утверждает работу перед следующим построением участка сети, используя временный конец волокна в качестве маркера для привязки географических и оптических расстояний. При этом производится дистанционный контроль монтажа кабеля, определение качества сварных соединений, создание документации, централизованное и стандартизированное ведение документации и процедур контроля, фиксация оптической дистанции с привязкой к местности.

Функция управления документацией оптической сети обеспечивает точное документирование конфигурации и текущих данных, хранение информации обо всех кабелях, а также отслеживание процесса строительства и развития сети.

Каждая из рассмотренных процедур имеет свой уровень приоритета, который при необходимости может быть изменен. Так, различают три уровня приоритета:

• уровень обслуживания, на котором доступны процедуры тестирования волокон и отображения результатов тестирования;

• уровень администрирования, на котором доступны процедуры изменения системных установок и функции первого уровня приоритета;

• уровень оперативного управления, на котором доступны функции первых двух уровней приоритета, а также определение (задание) имен и паролей пользователей.

Изначально наивысший приоритет устанавливается для процедуры тестирования и администратора системы, который устанавливает приоритеты для каждого пользователя и определяет группы санкционированных пользователей. Для некоторых групп приоритеты являются общими и наследуются подгруппами, а при фиксации попыток связи система организует соответствующий файл.
