2. Основные элементы тнвд.

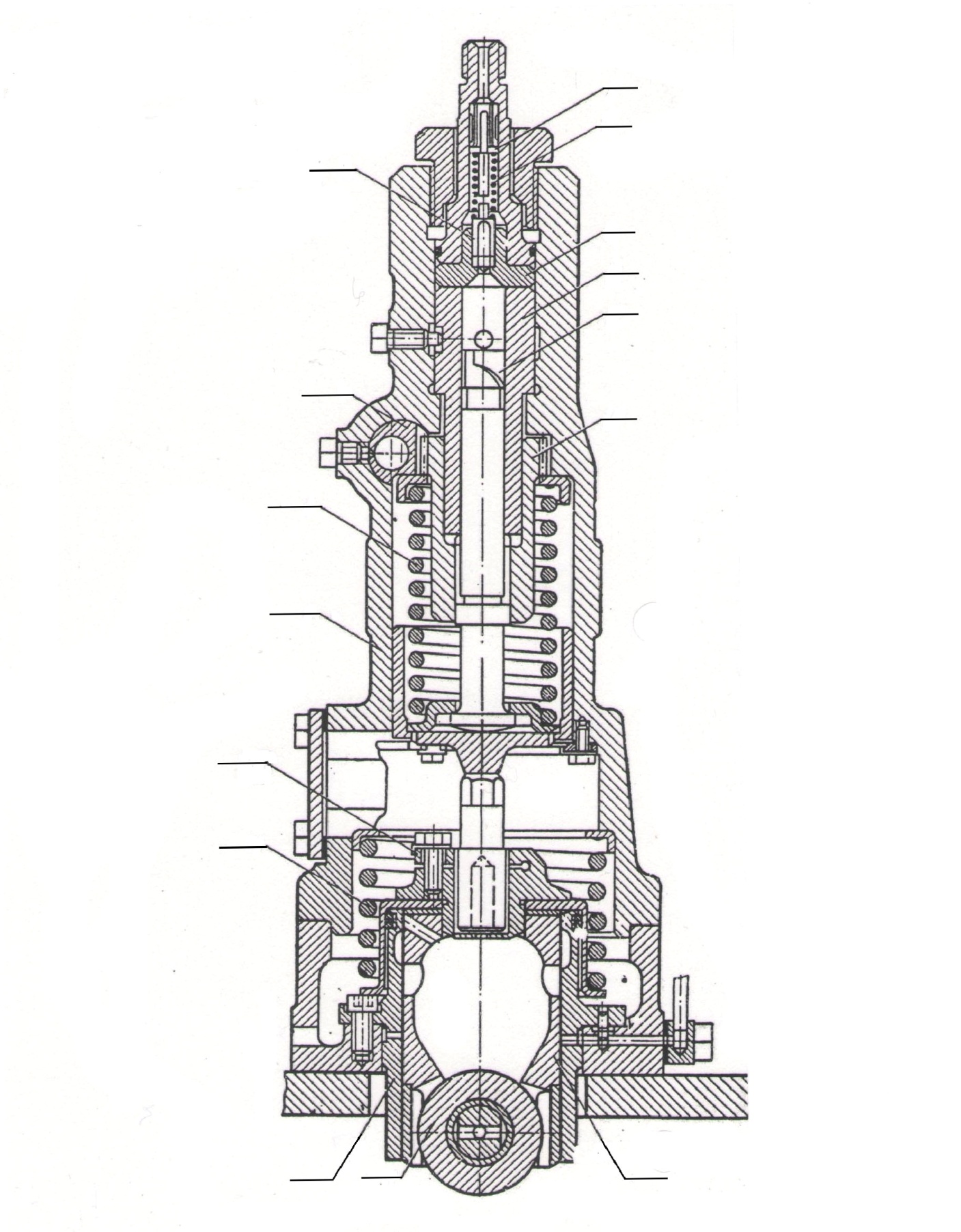

1 – фильтр; 2,9,12 – пружины; 3 – нагнетательный клапан; 4 – седло нагнетательного клапана; 5 – втулка плунжера; 6 – плунжер; 7 – топливная рейка; 8 – поворотная втулка; 10 – корпус; 11 – зажимное устройство; 12 – пружина возврата; 13 – направляющая толкателя; 14 – ролик толкателя; 15 – толкатель.

3. Проверка и регулирование форсунок

Форсунки проверяют на специальном стенде через определенное количество часов работы (по наработке), при подозрении на её неисправность, а также после разборки и сборки.

1. Проверка давления подъема иглы:

Отклонение допускается в пределах +0,5 МПа.

2. Проверка на герметичность (плотность пары 2’’игла – направляющая’’):

Прессом доводят давление до значения на 0,5 МПа меньше, чем указанно в инструкции давление подъема иглы. По секундомеру фиксируют время падения давления на 5 МПа.

В инструкции указано время для новых, бывших в эксплуатации и неисправных распылителей. Если в инструкции нет информации, то: для новых распылителей оно не меньше 15..30 секунд, для старых - не менее 5 секунд.

Проверка методом наклона распылителя: при наклоне на 45⁰ игла должна выходить из направляющей под действием веса на 1/3 длины направляющей, при любом повороте вокруг оси. Если данное условие не выполняется и игла зависает, их взаимно притирают на чистом масле. Переставлять иглы в распылителях нельзя.

3. Проверка на подтекание:

Сделать 5-6 впрысков. Носик распылителя должен быть сухим (проверить салфеткой).

4. Проверка качества распыла, отсутствия засорения отверстий:

При впрыске должен быть характерный звук, туманообразный факел, пятно на листе бумаги однородной, правильной формы.

Диаметр соплового отверстия контролируют с помощью предельного калибра 10, вводимого поочередно в отверстия распылителя 9, которые предварительно прочищают сверлом меньшего диаметра. Если предельный калибр заходит хотя бы в одно отверстие, распылитель бракуют. Число работающих отверстий контролируют по следам на бумаге.

Направление струи контролируют только у дизелей, где положение форсунки боковое.

4.Способ регулировки угла опережения впрыска топлива и температуры выпускных газов для двигателя, выданного на курсовой проект. (8s80mc-c).

Регулировка равномерности распределения топлива по цилиндрам достигается установкой реек управления подачей в одинаковое положение. Регулировка угла опережения достигается изменением крайнего верхнего положения плунжера путём подкручивания регулировочного болта на коромысле. Опускание плунжера (ввинчивание болта) приводит к более ранней подаче, подъём – к более поздней.

Министерство образования и науки,

молодёжи спорта Украины

Севастопольский национальный технический университет

Отчёт

По практическому занятию

«Конструкция КШМ

(Кривошипно-шатунной группы»

по дисциплине

«Судовые двигатели внутреннего сгорания

и их эксплуатация»

Выполнил: ст.гр. ЭД-41д

Проверил: Гоголев Г.В.

Севастополь

2011

Цель практического занятия: изучить состав элементов КШМ, конструкцию деталей поршневой группы, конструкцию коленчатых валов, поршневых колец и крейцкопфных узлов.

1. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПОРШНЕВЫХ КОЛЕЦ.

На рис. 1 изображены профили компрессионных и маслосъемных колец и типы замков.

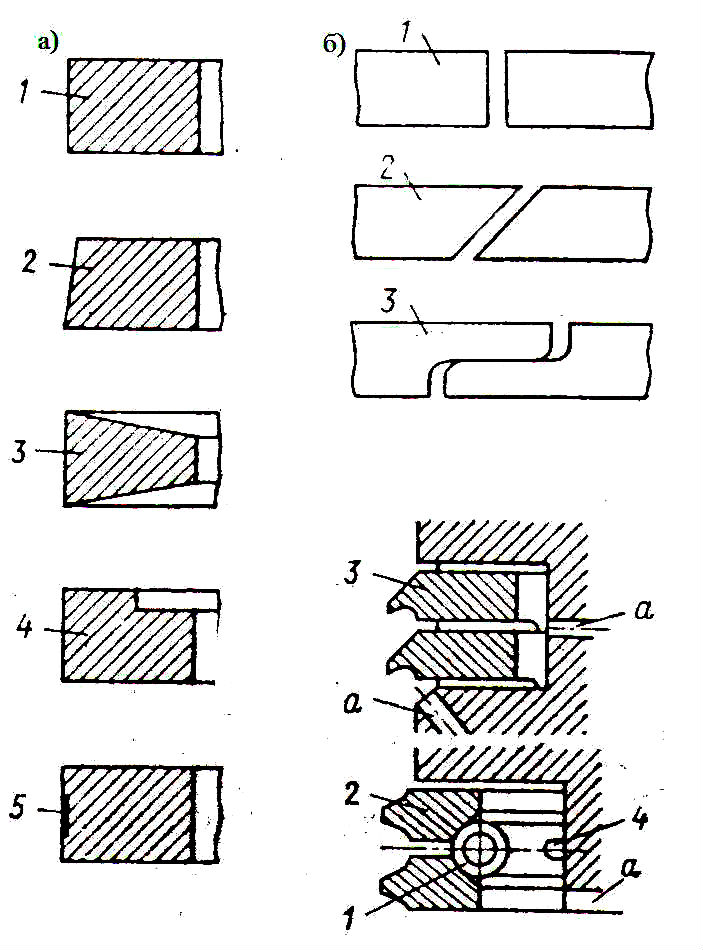

Рисунок 1 – Конструкция поршневых колец :
