9.7 Конструирование изделий комбинированного покроя
В изделиях комбинированного покроя варианты комбинации рукавов могут быть самыми разными. Наиболее приемлемыми являются: спинка с цельнокроеными, а перед - с втачными рукавами, рукавами реглан или полуреглан. Возможны и другие варианты.
Комбинированные рукава конструктивно могут быть различными. Это связано со структурой ткани и формой рукава. Если структура ткани достаточно подвижна, а рукав узкий внизу, его делают из двух частей (локтевой и передней). При этом переднюю часть рукава выкраивают вместе с ластовицей, предусматривая оттяжку в области локтя.
Трехшовный рукав состоит из задней (локтевой), передней и нижней частей. Этот вариант рекомендуется при изготовлении изделий из плотных, плохо поддающихся влажно-тепловой обработке тканей или когда нужен широкий вверху рукав. Такая конструкция позволяет получить более четкие линии по перекатам без дополнительной ВТО.
При любой конструкции рукавов, имеющих верхний шов, необходимо следить за правильным положением и совмещением надсечек по линии ширины рукава под проймой, на уровне локтя и низа по передней и локтевым частям рукава.
Построение чертежа спинки данного покроя аналогично построению спинки с цельнокроеными рукавами, а построение чертежа переда - с рукавами покроя реглан. При этом Пг увеличивают примерно на 1,0 см, Пспр и Поп на 1,0 - 2,0 см по сравнению с построением основы с втачным рукавом. Возможны и другие решения в соответствии с моделью.
При расчете величины раствора нагрудной вытачки используют соотношение: А4А9 = 2 (Сг2 - Сг1).
Отведение средней линии спинки на линии талии ТТ1 = 1,0 см. (рисунок 9.27).
Удлинение верхней части спинки:
А2А'2 =а – по перпендикуляру к плечевой линии,
где а = 0÷0.7см – для легкой одежды; а = 0.7÷1.5см – для верхней одежды;
П1П11 = 1.5а – по перпендикуляру к плечевой линии;
АА' = 0,5а;
линия подреза спинки Г11 = 1,5 - 2,0 см на пройме;
вершина подреза 1 -1' = 1,0 см вверх.
положение боковой линии совпадает с подрезом спинки Г1Г5 = Г11.
Передняя часть рукава строится аналогично построению реглана (п. 9.3).
Радиус из точки П5 равен высоте оката рукава (рисунок 9.28): Вок = О1О2= ОО1 -(2,5 ÷1,0)см.
На направляющей А9П6 определяют отрезок П6 О3 = П6Г4, откладываемый вниз. Из точки О3 касательная к дуге высоты оката рукава – линия ширины рукава под проймой. На дуге радиусом А9 П6 откладывают «папоротку» передней части рукава П6П61.= 1,0-1,5 см.
На направляющей А9П6 определяют отрезок П6 О3 = П6Г4, откладываемый вниз. Из точки О3 касательная к дуге высоты оката рукава – линия ширины рукава под проймой.
На линии ширины рукава под проймой R П61Р1=R П6Г2
Ширина рукава вверху:
Р1О11= Шрук. в готовом виде - 1,0 см.
Из О11 перпендикуляр вниз, на нем определяют:
положение линии низа рукава: О11М = Друк. – Вок;
положение линии локтя: O11JI = 0,5Друк. + 3,0 – Вок;
вершину переднего переката: Р1 Рп =0,5 Р1О11.

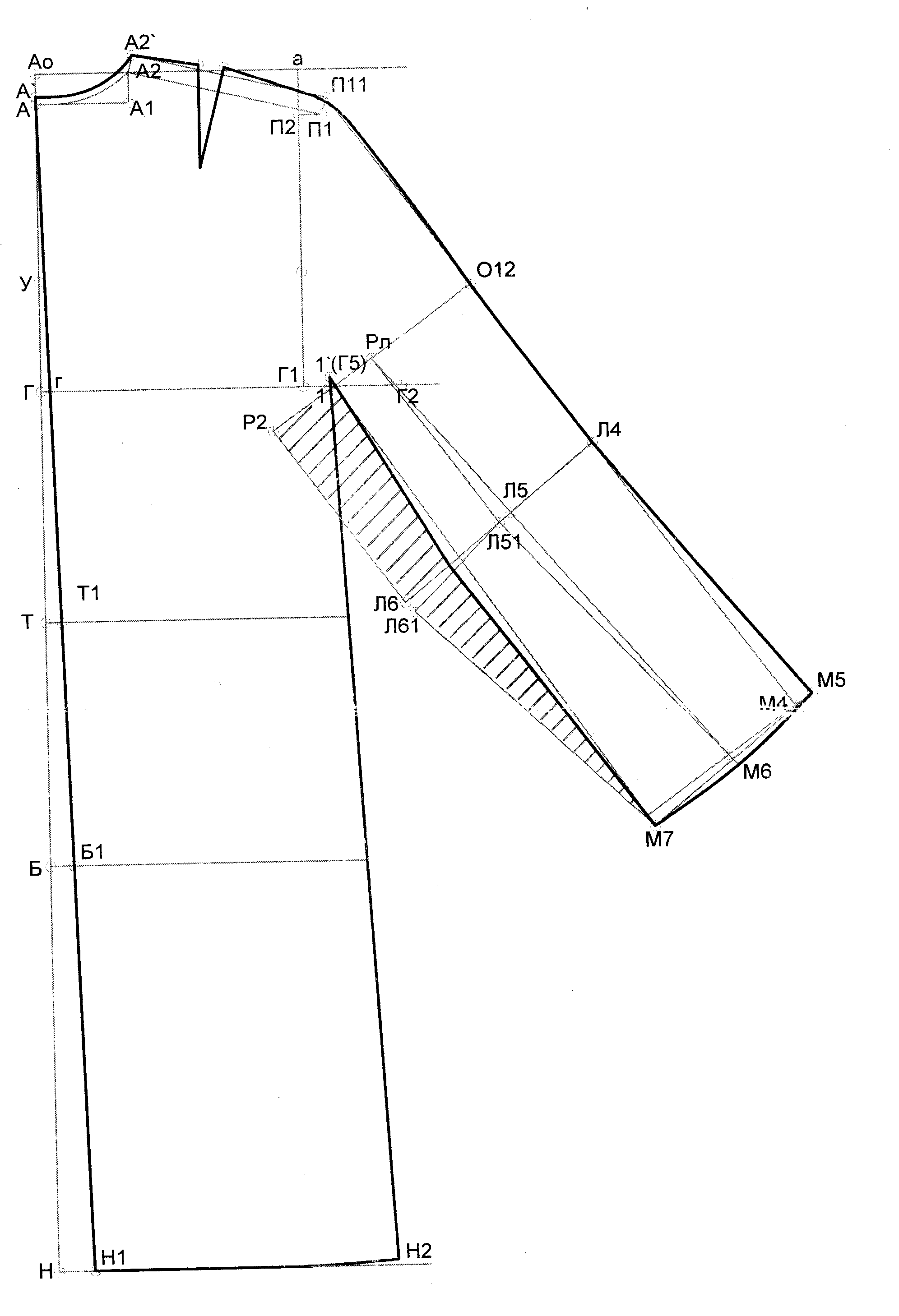

Рисунок 9.27 – Чертеж спинки комбинированного покроя
|

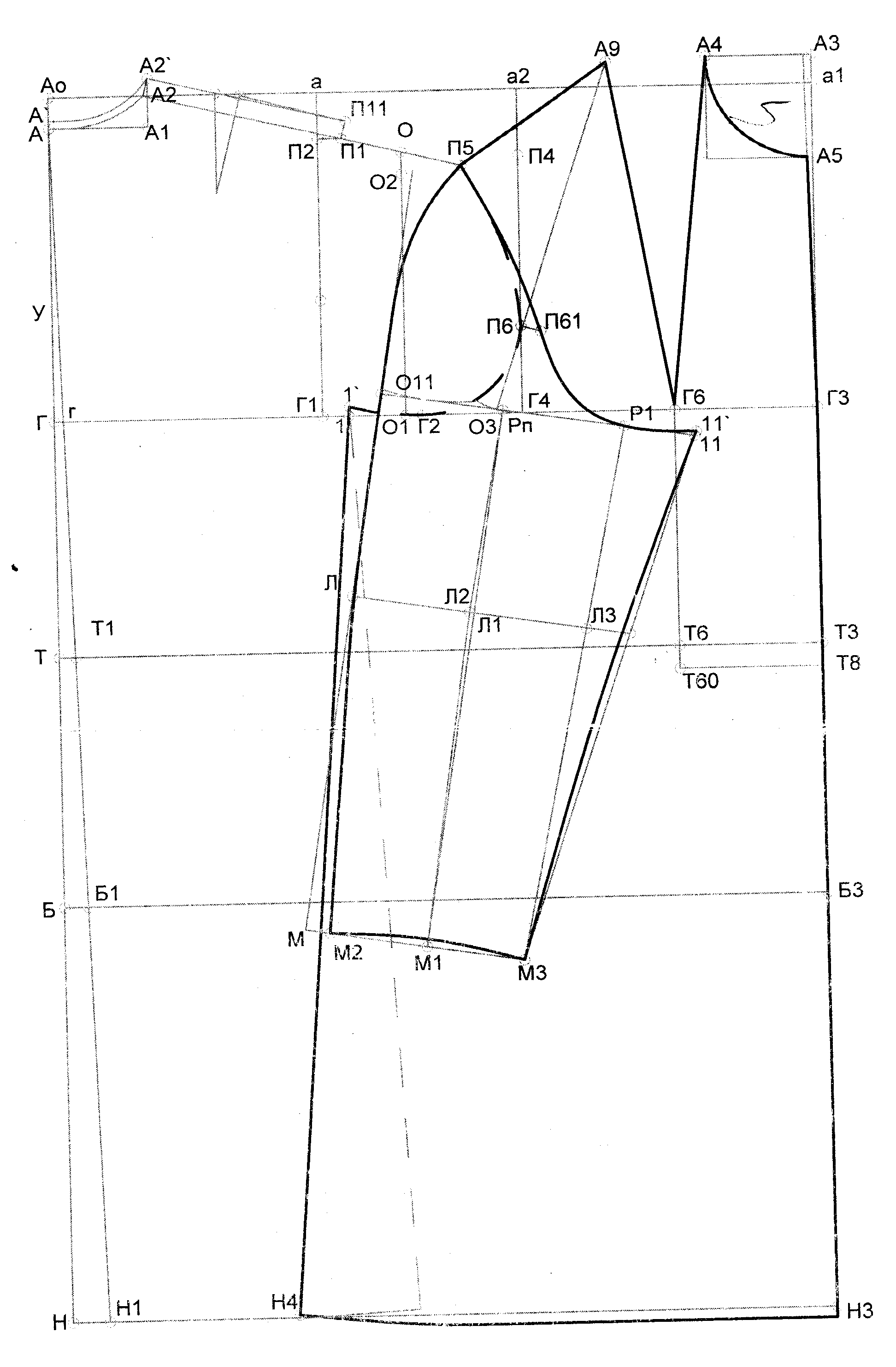

Рисунок 9.28 – Чертеж переда комбинированного покроя
|
Из Рп перпендикуляр вниз, на линии локтя точка Л1 , на линии низа М1.
Прогиб переднего переката по линии локтя Л1Л2 = 0,7 - 1,0 см.
Ширина рукава внизу M1M2 = М1Мз = 0,5 Шрук вн. - 0,5 см.
Линия низа вогнутая кривая через точки M1 Мз.
По линии локтя Л2Лз = Л2Л.
На продолжении 03Р1 откладывают Р1-11=Г21 с подъемом 11-11'пчр=1-1' =1,0 см вверх.
Нижняя линия передней части рукава 11'-М3 - плавная линия.
Задняя часть рукава (рисунлк 9.27). Линия ширины рукава под проймой - касательная 1О12 к дуге, проведенной радиусом П11О12 = Вок +(0÷1,0см - оттяжка).
На линии ширины рукава 1-Р2 = 1-Г2.
Ширина задней части рукава вверху:
Р2 О12 = Шрук. в готовом виде + 1,0 см.
Положение линии локтя О12Л4 = О11Л (с чертежа переда, рисунок 9.28).
Положение линии низа рукава O12M4 = О11М (с чертежа переда).
М4М5 зчр= ММ2 пчр.
Ширина рукава внизу М5М6 = М6М7 =0,5Шрук.вн.+ 0,5 см (на перпендикуляре к Л4М5).
Положение вершины локтевого переката Р2Рл = 0,5Р2 О12.
РлМ6 - прямая, на пересечении с линией локтя - точка Л5.
Прогиб локтевого переката Л5Л51 = 1,0 см. По линии локтя Л51Л6 = Л51Л4.
Построение локтевой вытачки:
М7Л61=М5Л4.
Л51Л6 =Л51Л61
Нижняя линия задней части рукава выпуклая, проходит через точки
Р2, Л6, Л61, М7
Отсеченный участок задней части рукава (на рисунок 9.27 заштрихован) определяется отрезком 1М7 - с прогибом на линии локтя, равным Л5Л51.
Отсеченный участок локтевой части рукава приставлен к нижней линии передней части рукава (рисунок 9.28).
Положение боковой линии спинки 1'Н2 внизу: H1H2 = гl + 1,0 см.
Положение боковой линии переда 1'Н4 внизу: Н3Н4=Г31 + (2,0 - 3,0) см.
Нижнюю часть проймы переда проводят плавной линией, соединяя точки Г21'.
