9.6.3 Короткий цельнокроеный рукав с подрезной ластовицей
Особенностью конструкции с короткими подрезными и цельнокроеными рукавами (рисунок 9.18, з) является то, что на ее основе можно построить рукав любой длины. Чертеж строят аналогично чертежу изделия мягкой формы. Мягкая форма сохраняется по плечевым срезам, но без излишней мешковатости под рукой (рисунок 9.23); силуэт чаще полуприлегающий; нагрудная вытачка может быть уменьшена на 1,5 - 2,0 см.
Друк = П1102 = П5101 = 8,0 - 10 см.
Скос плечевых линий: 0202' спинки = 0101'переда = 0,5 -1,0 см.

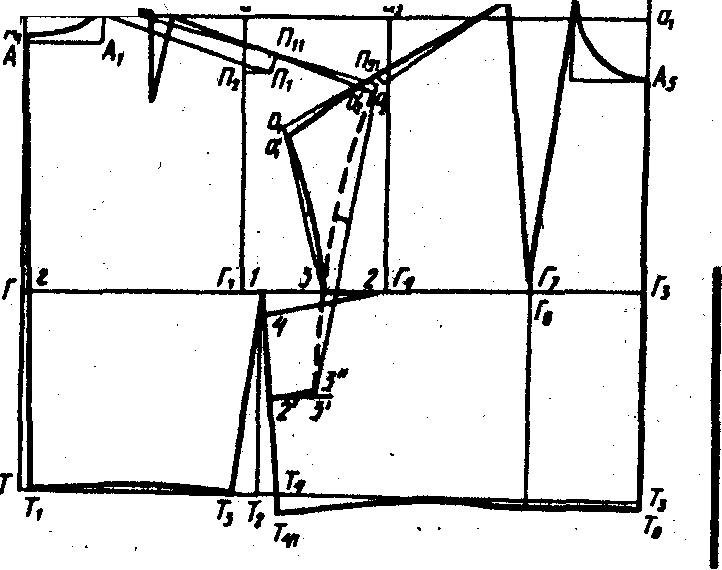

Рисунок 9.23 – Чертеж конструкции с короткими цельнокроеными рукавами с подрезной ластовицей |
Положение точки подреза спинки 1 совмещают с вершиной боковой линии Г11 = 1,5÷2,0см. Для образования припусков на швы соединения рукава спинки и переда величина раствора боковой вытачки может составлять 3-4 см. Т3Т4 = 3,0÷4,0 см. Положение точки подреза переда Г42 = 1,0÷1,5см. От точки 1 вниз по боковой линии переда 1Т4 откладывают отрезок 1-2'=1-2.
|
От точки 1 вниз по боковой линии переда 1Т4 откладывают отрезок
1-2'=1-2.
Из точки 2' проводят перпендикуляр вправо к прямой 1-2', на котором откладывают отрезок 2'-3' = 3,0 - 5,0 см = длина рукава по нижней линии.
Прямую 02'3' делят пополам. В середине отрезка влево по перпендикуляру к нему проектируют прогиб линии низа рукава спинки, равный 1,0 -2,0 см. 02'3' - вогнутая линия низа рукава спинки.
Длина нижней линии рукава по переду 2-3 = 2'3' спинки.
Линию низа рукава переда 01'3 оформляют с прогибом посередине, равным 0,5 - 1,0 см.
Для образования припуска на шов соединения проймы переда с рукавом спинки по боковой линии переда вниз откладывают 1 -1' = 1,5 – 2 см, либо можно поднять точку 3 по линии низа передней части рукава.
Боковая линия переда 1'Т41=1Т3спинки.
9.6.4 Цельнокроеный рукав с ромбовидной ластовицей
Этот вариант покроя (рисунок 9.18, г) является исходным для построения на нем других цельнокроеных рукавов с ластовицами.
Чертеж строят на основе и по расчетам для изделия с втачными рукавами. Увеличивают прибавки по груди (Пг) на 1,5 - 2,0 см, а прибавку на свободу проймы по глубине (Пспр) не более чем на 1,0-1,5 см.
Распределение Пг: к спинке Пшс= 0,5 Пг; к переду Пшп=0,3 Пг; на пройму Пшпр = 0,2Пг.
На преобразованных конструкциях деталей переда и спинки определяют (рисунок 9.24): высоту оката рукава: Вок = О1О2 = OO1 – ОО2;
где ОО2=3,5 - 5,0 см -для изделий с ластовицей
и ОО2=2,5 -3,5 см -для изделий с бочком или нижней частью рукава.

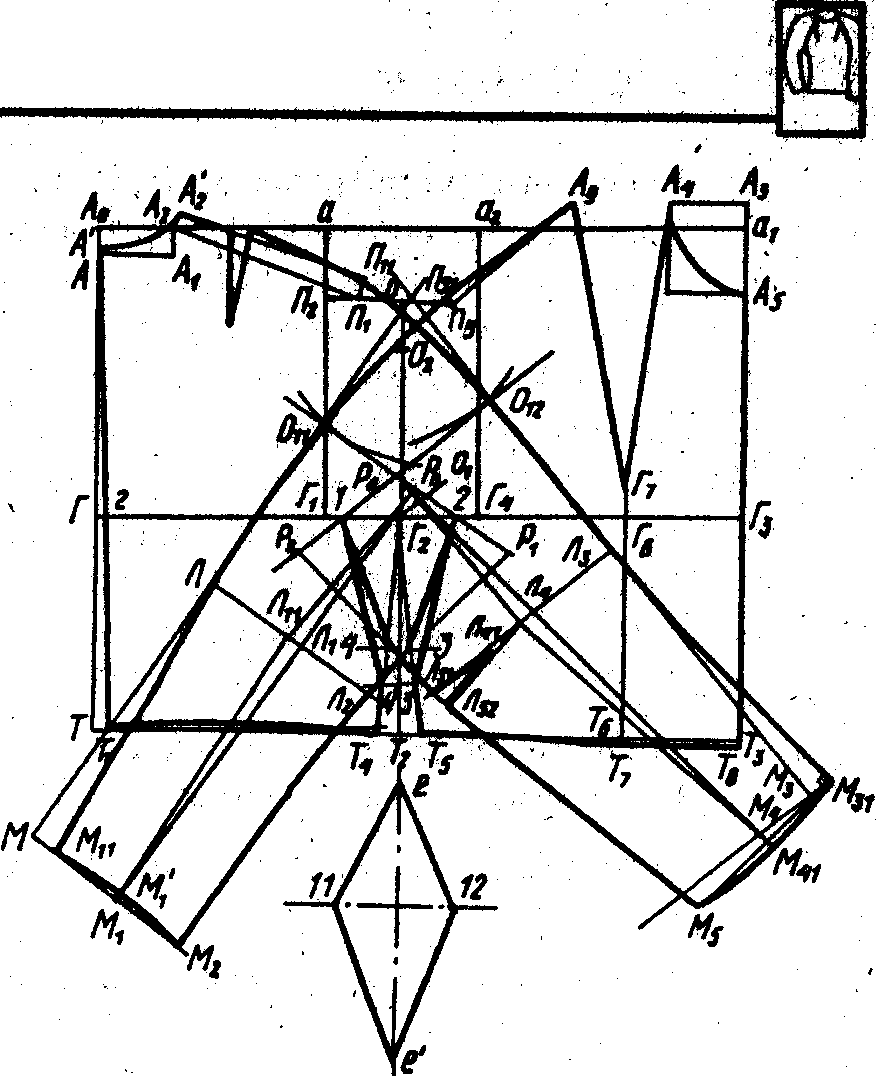

Рисунок 9.24 –Чертеж конструкции цельнокроеного рукава с ромбовидной ластовицей
|
Вок зчр= Вок+(0,5÷ 1,5 см – оттяжка верхней линии передней части рукава в плечевой области за счет ее среза по «косой нити»). От высоты оката и ширины рукава зависят его форма и уровень наклона. Положение точек подреза 1 и 2 на линии проймы: Г11 по спинке =1,5÷2,0см; Г42 по переду = 1,0÷1,5см. Положение боковой линии – посередине между точками подреза: 1Г2 по спинке = Г22 по переду. Построение передней части цельнокроеного рукава Из точки П51 проводят дугу радиусом, равным высоте оката рукава: П51О11 пчр= Вок .
|
Из точки 2 переда проводят касательную к дуге из точки П51 и получают линию ширины передней части рукава вверху. На ее продолжении влево откладывают отрезок 2P1=2Г2.
Определяют ширину передней части рукава вверху:
P1О11 = Шрук (в готовом виде) – (1,0÷1,5см) =
= 0,5(Оп +Поп) - (1,0÷1,5см).
Из точки О11 вверх и вниз проводят перпендикуляр, на котором откладывают длину рукава и определяют линию локтя:
О11М = Друк - Вок;
О11Л =0,5Друк - Вок + 3,0 см.
Из точек М и Л к линии О11М проводят перпендикуляры вправо.
На линии ширины рукава под проймой определяют положение переднего переката: О11Рп = 0,5 О11P1
Из точки Рп проводят перпендикуляр и на пересечении его с линией локтя ставят точку Л1 , с линией низа - точку М1.
Л1Л11= 0,5 - 0,7 см влево (прогиб переднего переката по линии локтя). ЛЛ11= Л11 Л2.
Линия переднего переката проходит через точки Рп, Л11, М1.
Влево и вправо от точки M1 откладывают половину ширины передней части рукава внизу:
M1M11 = M1M2 = 0,5Шрук. вн. (в готовом виде) - 0,5 см;
М1М11' = 0,5 - 0,7 см (прогиб линии низа M11M2 передней части рукава).
Верхнюю линию передней части рукава проводят через точки А9, П51, О11, Л, М11 плавной выпуклой линией в области плеча П51 О11.
Нижняя линия передней части рукава проходит через точки M2, Л2, P1
Построение задней части цельнокроеного рукава
Из точки П11проводят дугу радиусом, равным высоте оката рукава: Вок зчр= Вок+(0,5÷ 1,5 см – оттяжка).
Из точки 1 проводят касательную к дуге из точки П11 и получают линию ширины задней части рукава вверху. На ее продолжении влево откладывают 1Р2 = 1Г2.
Определяют ширину задней части рукава вверху:
Р2012 = Шрук (в готовом виде) + (1,0÷1,5см) =
= 0,5(Оп +Поп) + (1,0÷1,5см).
Из точки О12 вверх и вниз проводят перпендикуляр, на котором откладывают длину рукава и определяют линию локтя:
О12М3 зчр= О11 М пчр;
О12Л3 зчр = О11 Л пчр.
Из точек М3 и Л3 к линии О12М3 проводят перпендикуляры.
М3 М31 зчр=ММ11пчр
Верхняя линия задней части рукава - плавная выпуклая линия в области плеча, вогнутая у локтя, проходит через точки П11, О12, Л3 , М31.
Из точки М31 перпендикуляр влево,
на нем М31М4 = М4М5= 0,5Шрук. вн. (в готовом виде)+0,5 см;
На линии ширины рукава под проймой определяют положение заднего переката: О12Рл = 0,5 О12P2
Точки Рл и М4 соединяют прямой линией, получают точку Л4 на линии локтя. Л4Л41 зчр = 0,7 - 1,0 см влево (прогиб заднего переката).
Линия локтевого переката проходит через точки Рл, Л41, М4
На линии локтя Л3Л41= Л41 Л51.
М4М41 = 0,5 - 0,7 см (прогиб линии низа M5M31 задней части рукава).
Нижняя линия задней части рукава проходит через точки M5, Л51, P2.
При образовании по нижней линии посадки на локоть больше 0,7-1,5 см. ее заменяют локтевой вытачкой:
M5Л52 =M31Л3;
стороны вытачки уравнивают Л51 Л41= Л41 Л52
и сокращают на 1,0-2,0 см от линии переката.
Оформление подрезов.
На пересечении боковой линии переда Г2Т5 и нижней линии передней части рукава Л2Р1 ставят точку Х.
Х-2 – линия подреза передней части рукава.
От точки Х на дуге радиуса 2-Х вправо и влево (или в одну из сторон) проектируется зазор min 1,5см (на припуски двух швов по 0,7 см. на втачивание ластовицы).
2-4–линия подреза боковой линии переда.
Из точки 1 на боковой линии спинки Г2Т4 откладывают:
1-4' спинки =2-4 переда – линия подреза боковой линии спинки.
Из точки 1 на нижней линии задней части рукава P2Л51
1-3' зчр =2-3 пчр – линия подреза задней части рукава.
От оформления линий подрезов зависит и форма будущей ластовицы изделия. Самый технологичный вариант ластовицы – ромб с равенством всех четырех его сторон (рисунок 9.24). Стороны могут быть и попарно равны – верхние стороны 1-3 и 2-3 по рукавам, нижние 2-4 и 1-4 по переду и спинке, обеспечивая тем самым равенство нижних линий рукавов и боковых в изделии. Нежелателен и нетехнологичен вариант разных длин по всем сторонам ластовицы.
Построение ластовицы.
Ширина ластовицы 1-2 = 1-2 проймы.
Вершина ластовицы точка 3 находится на пересечении двух дуг:
1-3 ластовицы = 1-3'зчр;
2-3 ластовицы = 2-3пчр.
Нижний конец ластовицы точку 4 находят также засечками дуг:
1-4 ластовицы =1-4'спинки
2-4 ластовицы = 2-4переда.
Линии ластовицы оформляют прямыми или выпуклыми линиями.
