Лабораторна робота № 2.6
Дослідження лінії з розподіленими
Параметрами
Мета роботи
Дослідити хвильові процеси в однорідній двопровідній лінії з розподіленими параметрами при усталеному режимі.
Основні теоретичні відомості

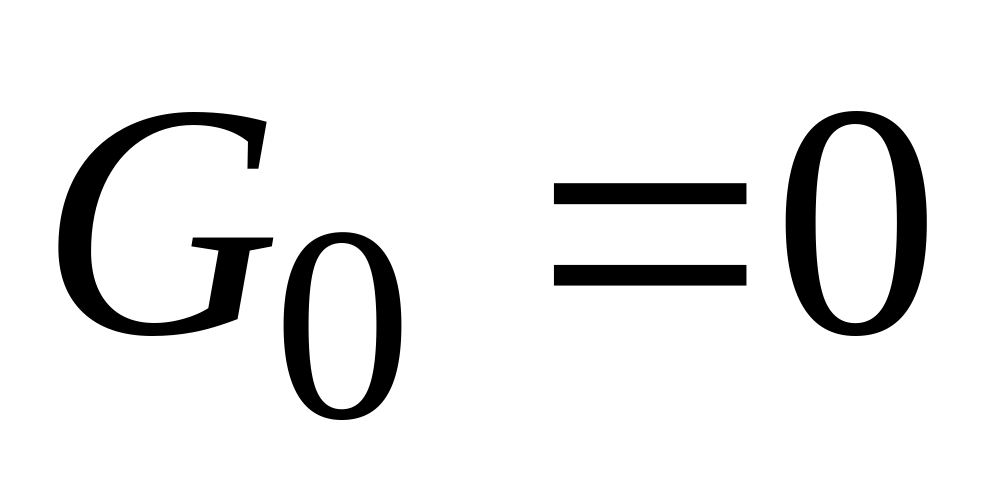

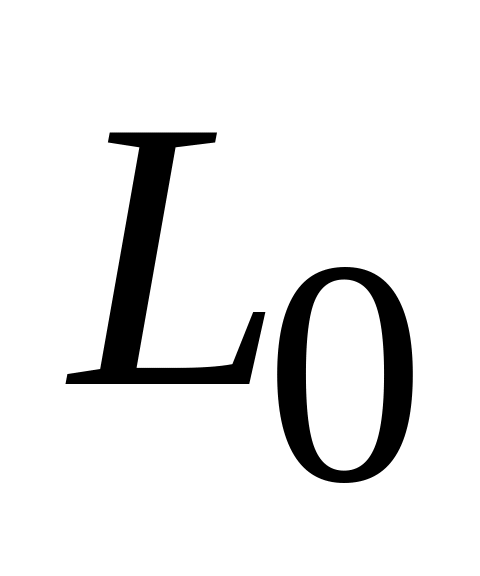

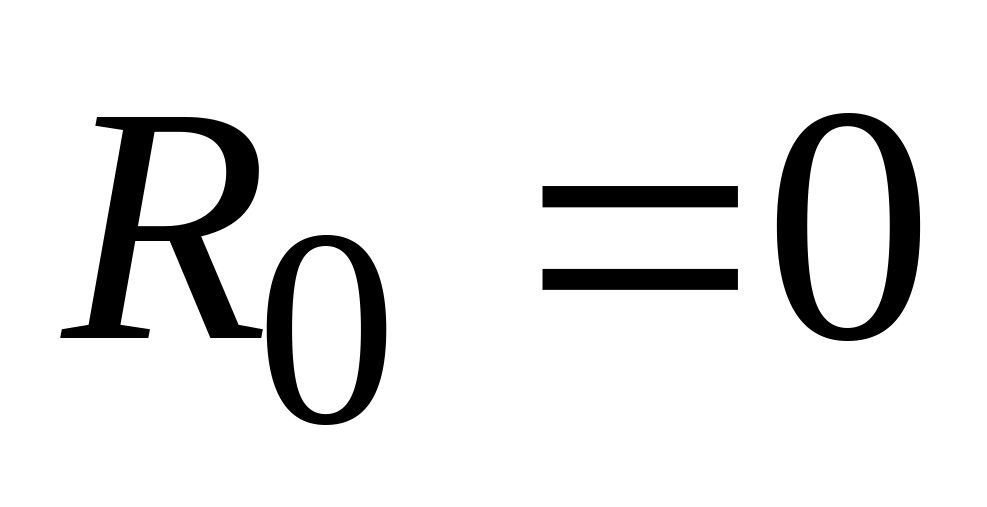

Повітряні і кабельні лінії електропередачі, лінії зв’язку, радіолінії належать до електричних кіл з розподіленими параметрами. Первинними параметрами ліній є активний опір та індуктивність проводів, активна провідність і ємність між проводами на одиницю довжини лінії. Лінії, з рівномірно розподіленими параметрами по їх довжині, називаються однорідними. Лінії, в яких можна знехтувати втратами, поклавши і , називаються лініями без втрат.
Хвильовий опір лінії без втрат
є чисто активним опором. В лінії без втрат коефіцієнт загасання , коефіцієнт фази
а коефіцієнт поширення
.
Швидкість поширення електромагнітних хвиль в лінії
Довжина хвилі
Напруга і струм на відстані y від кінця лінії, при відомих значеннях напруги і струму в кінці лінії, визначаються рівняннями:
;

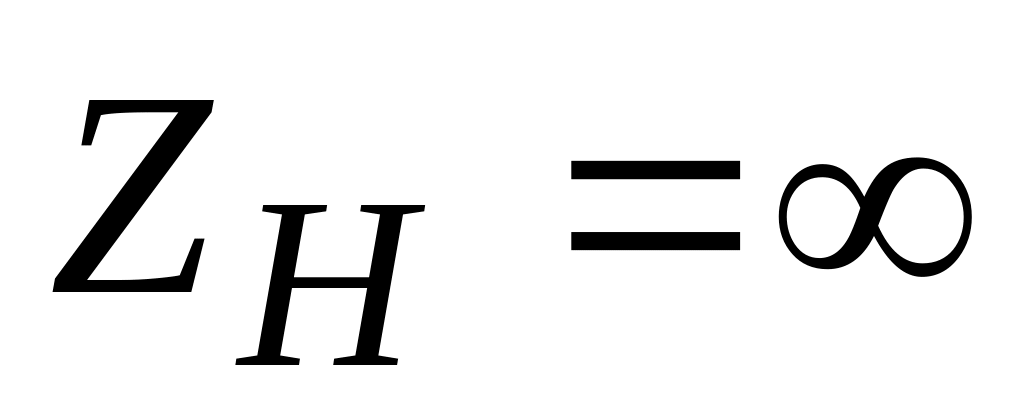

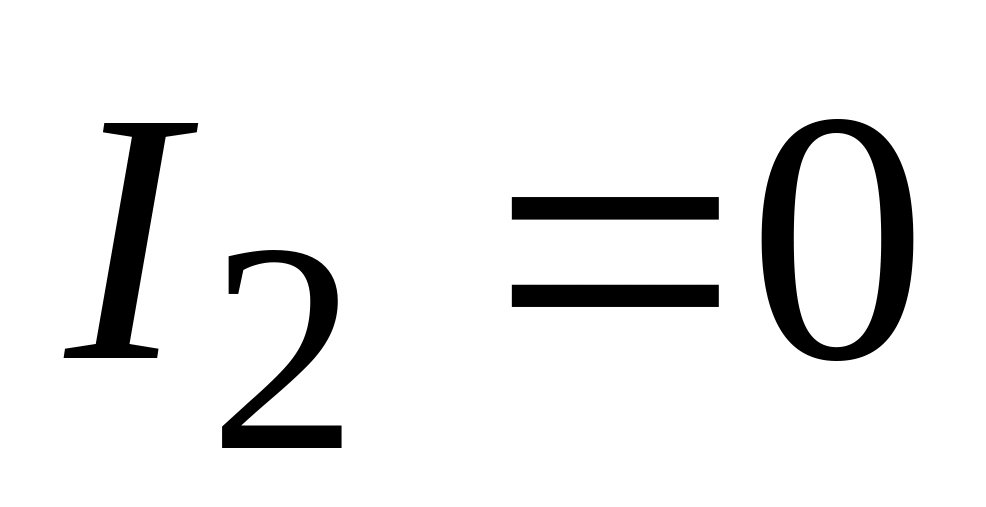

В неробочому режимі, коли і , напруга і струм в лінії описуються рівняннями:
;

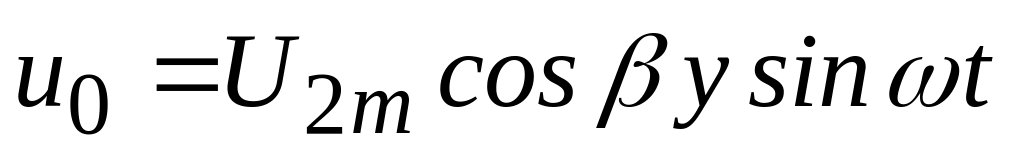

Миттєве значення:
;
З цих виразів випливає, що в лінії без втрат в неробочому режимі виникають стоячі хвилі напруги і струму. Стоячі хвилі є результатом накладання біжучих падаючих і відбитих незагасаючих хвиль напруги і струму (рисунок 6.1).
i0(uк)
u,
і
U0(ік)
0
у
Рисунок 6.1 – Хвильові процеси в однорідній двопровідній лінії
При спостерігаються пучності напруги та вузли струму, а при - вузли напруги та пучності струму.
Вхідний опір лінії в неробочому режимі
В режимі короткого замикання, коли і
= jİ2 Zcsinβγ;
= İ2cosβγ.

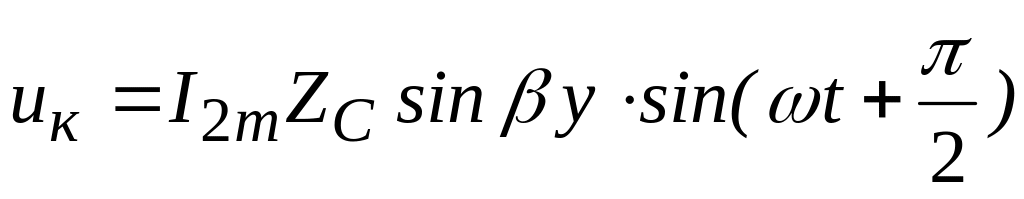

Миттєві значення напруги і струму:
;
З цих виразів видно, що в режимі короткого замикання також виникають стоячі хвилі напруги і струму внаслідок накладання біжучих незагасаючих падаючих і відбитих хвиль напруги і струму (рисунок 6.1).
При в лінії спостерігаються вузли напруги і пучності струму, а при - пучності напруги і вузли струму.
Вхідний опір короткозамкненої лінії
.
За даними досліджень неробочого режиму і короткого замикання обчислити хвильовий опір лінії
.

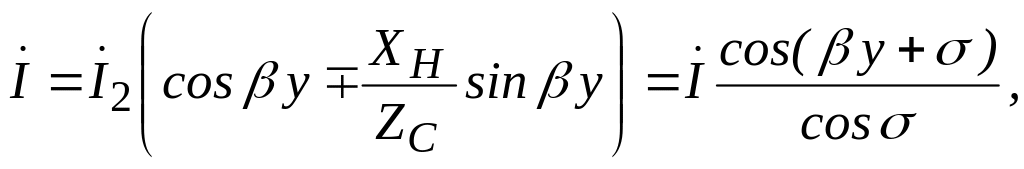

При реактивному навантаженні лінії, коли , напруга і струм в лінії описуються рівняннями:
;
де
З цих рівнянь випливає, що у випадку реактивного навантаження в лінії виникають стоячі хвилі напруги і струму, але в кінці лінії не буде ні пучності, ні вузла струму і напруги. Вхідний опір лінії, замкненої на реактивний опір,
Таким чином, у цих випадках в лінії без втрат виникають стоячі хвилі напруги і струму, зсунені за фазою на чверть періоду. При цьому пучності і вузли напруги і струму, зсунені одні відносно других на чверть хвилі.
При узгодженому навантаженні, коли ZН = ZС в лінії відсутні відбиті хвилі напруги і струму, а відношення напруги і струму падаючих хвиль у будь – якій точці лінії дорівнює хвильовому опору:
При цьому, діючі значення напруги і струму вздовж лінії не змінюються.
Для дослідження хвильових процесів у довгих лініях, використовують моделі довгих ліній у вигляді однорідних ланцюгових схем.
Рисунок 6.2 – Модель двопровідної однорідної лінії
Такі ланцюгові схеми використовуються також як штучні лінії затримки в часі проходження сигналів. Точність моделювання буде тим більшою, чим більше ланок містить в собі ланцюгова схема.
В даній роботі досліджується модель двопровідної лінії без втрат у вигляді однорідної ланцюгової схеми, що складається з n однакових ланок у вигляді П – подібних симетричних чотириполюсників (рисунок 6.2).
Порядок виконання роботи
1 Скласти електричне коло за схемою (рисунок 6.3) для дослідження моделі двопровідної лінії.
Рисунок 6.3 – Схема дослідження двопровідної однорідної лінії
Живлення моделі здійснюється від генератора Г синусоїдної напруги U = (1 ÷ 2) B з частотою f = 200 кГц. Генератор живиться від джерела постійної напруги U = 12 B.
2 За допомогою вольтметра виміряти розподіл діючого значення напруги вздовж ланцюгової схеми в неробочому режимі , в режимі короткого замикання , в режимі ємнісного навантаження пФ) і режимі узгодженого навантаження при ≈ 1 к Ом.
Результати вимірювань записати в таблицю 6.1.
Таблиця 6.1 – Результати вимірювань
|
u1 В |
u2 В |
u3 В |
u4 В |
u5 В |
...... |
u19 В |
u20 В |
u21 В |
неробочий режим |
|
|
|
|
|
|
|
|
|
короткого замикання |
|
|
|
|
|
|
|
|
|
ємнісного навантаження |
|
|
|
|
|
|
|
|
|
узгодженого навантаження |
|
|
|
|
|
|
|
|
|
Опрацювання результатів досліджень
1 За даними дослідів п.2 побудувати в одних координат-ах залежності розподілу напруги вздовж моделі лінії для всіх режимів.
2 Зробити висновки з виконаної роботи.
Контрольні запитання
1 Які кола називаються колами з розподіленими параметрами?
2 Які особливості лінії без втрат?
3 В яких лініях і при яких умовах виникають стоячі хвилі?
4 Якими рівняннями описуються напруга і струм в лінії без втрат?
5 Які моделі використовуються при дослідженні хвильових процесів в лініях?
