Динамикой называется раздел теоретической механики, в котором изучается движение материальных тел (точек) с учетом действующих на них сил.
3.2 Задание д-2. Движение твердого тела
3.2.1 Исследование поступательного и вращательного движений твердого тела
Механическая система состоит из колес 1 и 2, центры тяжести которых лежат на оси вращения, и груза 3. К ведущему колесу приложена движущая сила Р = Р(t). Время отсчитывается от некоторого момента , когда угловая скорость колеса 1 равна: . Момент сил сопротивления, приложенных к ведомому колесу, равен Мс. Другие силы сопротивления движению системы не учитывать.

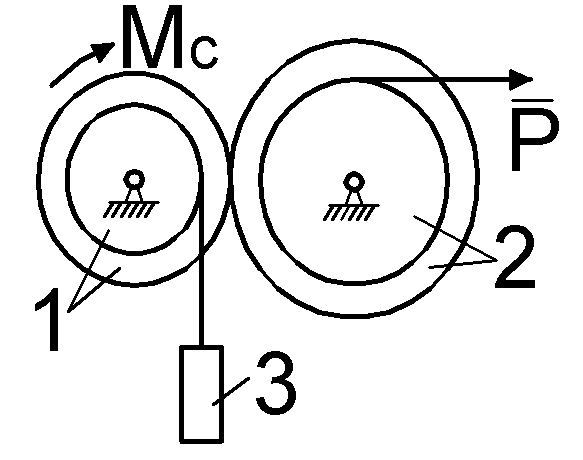

Радиусы больших и малых окружностей: см, см, см; радиусы инерции колес: . Массы колес 1, 2 и груза 3 равны (см. табл. 9), схемы механических систем показаны на рисунке 2.32 - 2.61. По этим условиям выполняются следующие задачи: найти уравнение движения тела (табл. 9), определить натяжение нитей в момент , а в вариантах, где имеется соприкосновение колес 1 и 2, найти усилие в точке их касания.
Таблица 9
Данные к заданиям Д-2 и Д-3
Вари-ант |
m1, кг |
m2, кг |
m3, кг |
P,H |
Mс, Нм |
Тело, для которого нужно найти уравнение движения |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
100 |
200 |
300 |
1200+200t |
450 |
2 |
2 |
300 |
150 |
550 |
22000+200t |
600 |
3 |
3 |
200 |
150 |
200 |
8000+150t |
250 |
1 |
4 |
100 |
150 |
150 |
6000+100t |
200 |
3 |
5 |
100 |
50 |
100 |
4000+50t |
150 |
2 |
6 |
200 |
300 |
450 |
18000+150t |
500 |
1 |
7 |
150 |
200 |
400 |
16000+200t |
450 |
2 |
8 |
100 |
150 |
250 |
10000+150t |
300 |
3 |
9 |
200 |
300 |
500 |
20000+200t |
350 |
2 |
10 |
150 |
200 |
350 |
14000+100t |
400 |
1 |
