3 . Задача к билету № 6.
В экспериментальной установке вода перекачивается насосом 1 из бака А , где поддерживается постоянный вакуум VА=78кПа , в расположенный ниже открытый резервуар В по трубопроводу общей длиной l=10м и диаметром d=50мм. Из резервуара В вода возвращается в бак А насосом 2 по такому же трубопроводу. Определить , какие напоры должны создавать насосы , чтобы в системе циркулировал расход Q=6л/с, если разность уровней воды h=5м.
Коэффициент сопротивления трения λ=0,03 , суммарный коэффициент местных сопротивлений в каждом из трубопроводов ξ=6,5.
При каком вакууме VА в баке насосы будут создавать одинаковые напоры?
Ответ. Нн1=9м и Нн2=3м ; VА=49кПа.
Минобрнауки россии Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Оренбургский государственный университет»
(ОГУ)
(код
и наименование направления
подготовки/специальности)
Дисциплина:
« Насосы и вентиляторы»
Кафедра
Теплоэнергетика и теплотехника
Дисциплина
«Насосы и вентиляторы»
(наименование
дисциплины)
1
Вопрос.
Анализ работы колеса центробежной
машины на основе вихревой теории.
2
Вопрос. Отдельные
потери и их влияние на к.п.д. и конструкцию
турбомашин (насосы и вентиляторы).
3
Задача
140100.62 Теплоэнергетика и теплотехника ________________________________________
Экзаменационный (зачетный) билет №7
Составитель:
канд. технич. наук, доцент О.С.Ануфриенко ___________________
(подпись)
Заведующий кафедрой :
канд. технич. наук, доцент В.И.Барбаев ___________________
(подпись)
«____»__________________2012 г.
3 . Задача к билету № 7.

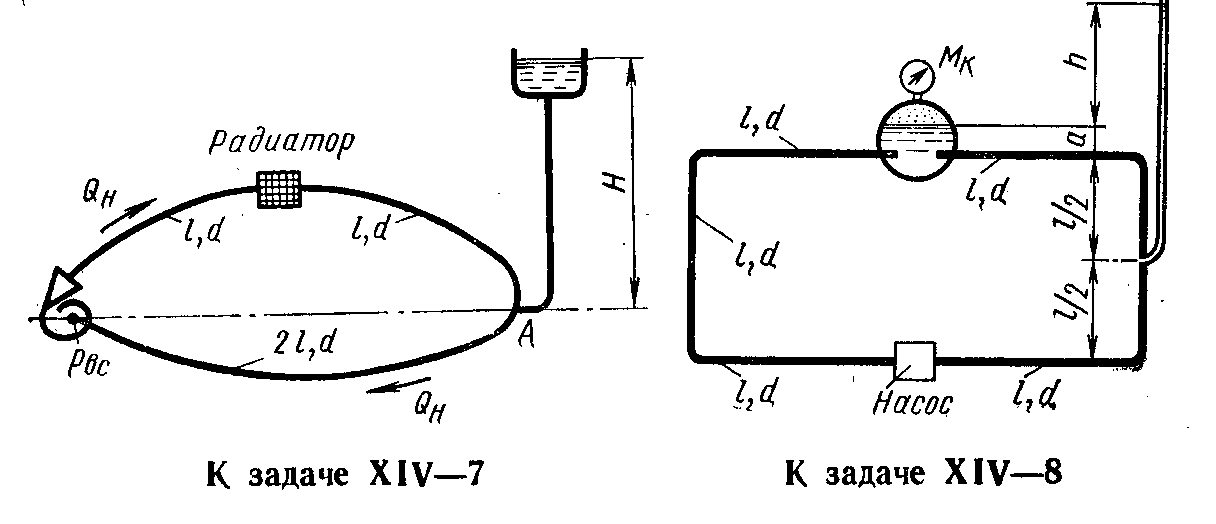

Насос создаёт циркуляцию воды в замкнутой системе , состоящей из радиатора с коэффициентом сопротивления ξ = 20 и трёх участков трубопровода диаметрами d=40мм и общей длиной 4l=40м(коэффициент сопротивления трения λ = 0,02).В сечении А к трубопроводу присоединён компенсационный бачок с высотой уровня Н = 6м над осью насоса . Подача насоса Qи = 3,76л/с.
Определить напор и мощность насоса.
Построить пьезометрическую линию для системы и определить избыточное давление pвс перед входом в насос.
Определить наименьшую допустимую высоту Н , при которой в системе ещё не будет вакуума.
Ответ. 1. Нн = 18,3 м ; Nн = 0,675 кВт. 2. pвс = 13, 9 кПа. 3. Нmin = 4,58м
