7. Создание отчетов
Отчеты в системе Delphi 7 ориентированы в первую очередь на печать информации из таблиц БД. Отчет – это виртуальный образ бумажного листа, который в дальнейшем без изменений воспроизводится на принтере.
В Delphi 7 появился набор компонентов Rave Reports (панель Rave), который заменил морально устаревший набор QReports.
7.1. Основы технологии Rave Reports
В основе технологии лежит идея отделения процесса разработки от процесса создания отчета за счет использования промежуточного документа, который называется проектом отчета. Проект отчета создается с помощью среды Rave (Report Authoring Visual Environment – визуальная среда автора отчета), а в создаваемую программу внедряется машина генератора отчета, которая по данным, полученным из файла проекта, создает документ отчета.
На вкладке Rave имеются два ключевых компонента – RvProject и RvSystem, перенос которых в программу внедряет в нее машину генератора отчетов. Проект будущего отчета создается заранее с помощью утилиты Report Manager Designer, которая вызывается из Delphi и взаимодействует с загруженной в Delphi программой.
Доступные в Delphi компоненты создания отчетов Rave можно разделить на следующие группы:
1. Компоненты связи с источниками данных:
RvCustomConnection – поставляет в отчет данные из обычных файлов или массивов в памяти программы;
RvDataSetConnection – поставляет в отчет данные, получаемые от таблиц BDE (TTable);
RvQueryConnection – поставляет в отчет данные, получаемые от запроса BDE (TQuery).
2. Компоненты печати отчета:
RvNDRWriter – сохраняет отчет в двоичной форме (в виде так называемого NDR-потока);
RvRenderPreview – выводит отчет (файл, подготовленный компонентом RvNDRWriter) в окне предварительного просмотра;
RvRenderPrinter – выводит отчет (файл, подготовленный компонентом RvNDRWriter) на печать;
RvSystem – объединяет возможности этих трех компонентов в стандартной визуальной среде просмотра, настройки и печати.
3. Компоненты генерации отчета в других форматах:
RvRenderPDF – преобразует NDR-поток в PDF-формат с поддержкой графики;
RvRenderHTML – преобразует NDR-поток в формат HTML 4.0 с поддержкой графики;
RvRenderRTF – преобразует NDR-поток в RTF-формат с поддержкой графики;
RvRenderText – преобразует NDR-поток в текст.
7.2. Визуальная среда Rave Designer
К
ак
уже говорилось, технология Rave
Reports
характерна тем, что отчет создается
специальной машиной генерации отчета
по указаниям, получаемым из файла проекта
отчета. Файл проекта разрабатывается
с помощью утилиты Rave
Designer,
которая создает особую визуальную среду
(рис. 43).

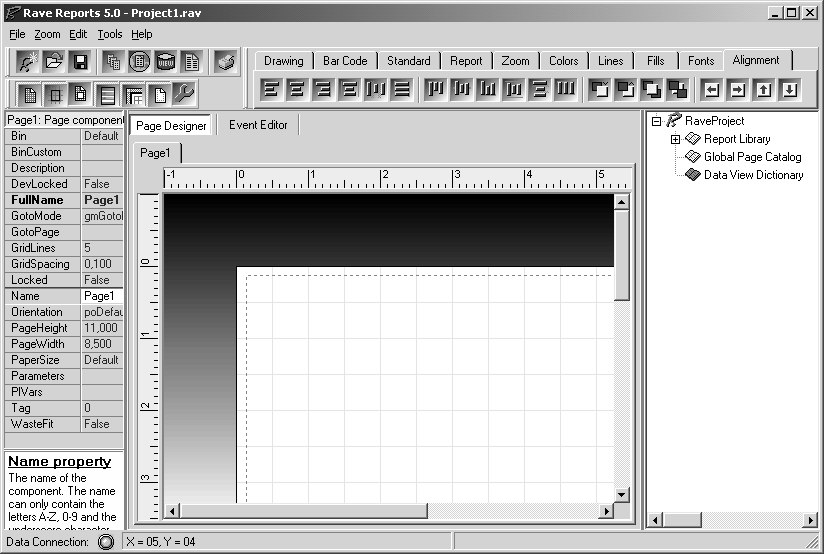

Рис. 43. Главный экран проектировщика отчетов
Данная среда проста в эксплуатации и в плане пользовательского интерфейса схожа с системой Delphi. Окно проектировщика состоит из четырех основных частей. В верхней части расположено главное меню, кнопки управления и панели компонентов. В центре можно видеть проектируемый отчет. В левой части находится редактор свойств текущего объекта (инспектор объектов), в правой разработчику доступен просмотрщик объектов, схожий с аналогичным инструментом Delphi.
С помощью главного меню решаются задачи общего управления проектом – создание нового проекта, включение в проект нового отчета, связь с наборами данных, настройка параметров среды и проекта, вызов мастеров создания отчетов.
Некоторые наиболее важные команды представлены восемью верхними инструментальными кнопками. Семь нижних инструментальных кнопок упрощают настройку среды.
Справа от инструментальных кнопок располагается область компонентов и инструментальных панелей. В ходе проектирования отчета разработчику доступны наборы компонентов с инструментальных панелей, перечисленных в табл. 18.
Таблица 18
Панель |
Назначение |
Drawing Bar Code Standard
Report Zoom Colors Lines Fills Fonts Alignment |
Компоненты для вставки в отчет простейших геометрических фигур Компоненты для отображения различных штриховых кодов Компоненты для вставки в отчет данных, не связанных с БД (поясняющие надписи, многострочный текст, изображения и т. п.) Компоненты для вставки в отчет данных из БД Панель с кнопками, управляющими масштабом отображаемого отчета Панель для изменения цвета выделенного элемента Панель для управления толщиной и стилем текущей линии Панель для выбора стиля заполнения текущей фигуры Панель для выбора шрифта текущего элемента с текстом Панель для управления положением выбранного элемента |
Окно инспектора объектов похоже на окно инспектора объектов среды Delphi. В нем отображаются свойства объекта, выбранного в области формирования отчета или в дереве объектов. Свойства, определяющие положение и размеры объекта, по умолчанию задаются в дюймах. Вещественные значения используют разделитель целой и дробной частей, заданный настройками Windows (в русскоязычной ОС – запятая). С помощью команды Edit > Preferences > Default > Unit's можно установить другие единицы измерения (в том числе миллиметры или сантиметры). Однако эта установка будет действительной только для нового проекта. Ниже окна свойств находится вспомогательное окно, содержащее справку о выбранном свойстве.
Область формирования отчета занимает всю центральную часть окна. В ее верхней части находятся вкладки Page Designer и Event Editor, переключающие режимы отображения страницы отчета и ввода/редактирования обработчика событий.
Режим Page Designer – основной режим окна. Отчет может содержать произвольное количество страниц, каждая из которых выбирается щелчком на соответствующей вкладке в верхней части окна. Прообраз страницы отображается в макете печатной страницы в центре окна. Программист формирует этот прообраз, размещая на макете компоненты из области компонентов. Он может в любой момент просмотреть или напечатать отчет, нажав клавишу <F9> или щелкнув на соответствующей инструментальной кнопке.
С помощью команды Tools основную содержательную часть отчета можно сформировать, используя диалоговые окна соответствующих мастеров (для отчета с одной таблицей и отчета главный-детальный).
Расположенное в правой части окно дерева объектов отображает основные объекты проекта отчета – отчеты (проект может содержать произвольное количество отчетов), глобальные страницы и объекты отображения данных из БД.
Режим Event Editor предназначен для создания/редактирования обработчиков событий OnAfterPrint, OnAfterReport, OnBeforePrint, OnBeforeReport, OnGetText.
Язык программирования обработчиков является подмножеством языка Delphi. Язык среды Rave Designer не описан в документации, имеет очень скромные возможности и рассчитан в основном на однострочные операторы присваивания, изменяющие значения того или иного свойства объекта. В нем нельзя использовать локальные переменные, блоки begin...end, try...end, условные операторы.
