Квантовые усилители и генераторы излучения

В середине 50-х годов нашего столетия началось бурное развитие квантовой электроники. В 1954 г. в СССР появились работы академиков Н.Г.Басова и А.М. Прохорова, в которых был описан квантовый генератор ультракоротких радиоволн в сантиметровом диапазоне, называемый мазером (microware amplification by stimulated emission of radiation). Серия генераторов и усилителей света в видимой и инфракрасной областях, появившихся в 60-х годах получила название оптических квантовых генераторов или лазеров (light amplification by stimulated emission of radiation).

Оба типа устройств работают на основе эффекта вынужденного или индуцированного излучения.

Остановимся на этом виде излучения более подробно.

Этот вид излучения является результатом взаимодействия электромагнитной волны с атомами вещества, через которое проходи волна.

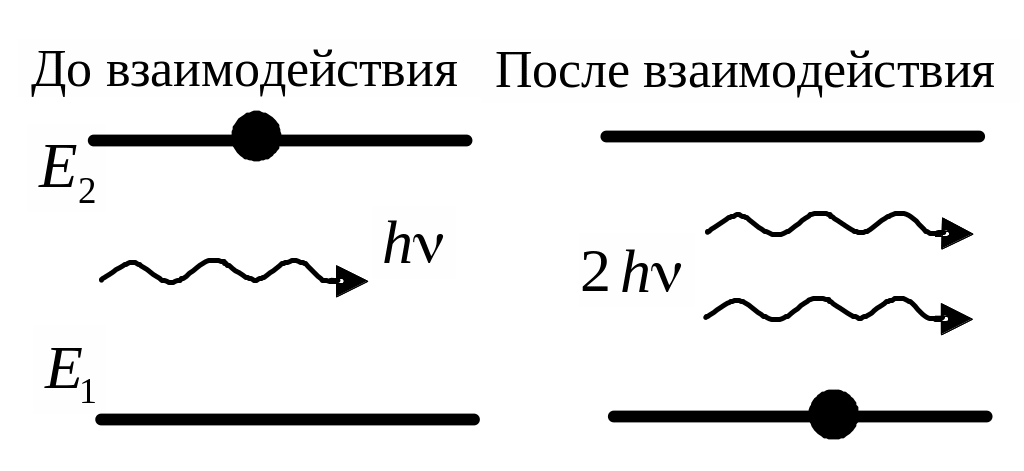

В атомах переходы с более высоких энергетических уровней на менее высокие - осуществляются самопроизвольно (или спонтанно). Однако, под действием падающего излучения, такие переходы возможны как в прямом, так и в обратном направлении. Эти переходы называются вынужденными или индуцированными. При вынужденном переходе с одного из возбужденных уровней на низкий энергетический уровень происходит излучения атомом фотона, дополнительного к тому фотону, под действием которого сделан переход.

При этом направление распространения этого фотона и, следовательно, всего вынужденного излучения совпадает с направлением распространения внешнего излучения, вызвавшего переход, т.е. вынужденное излучение строго когерентно с вынуждающим излучением.

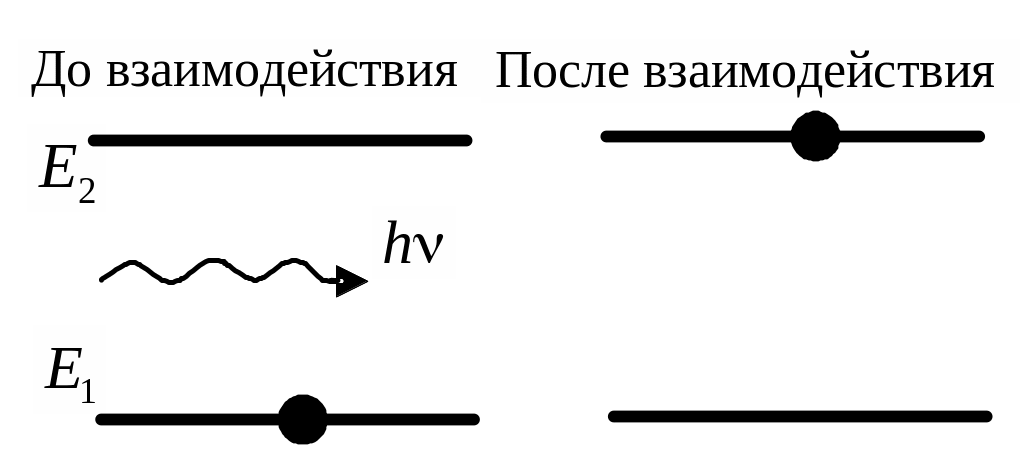

Таким образом, новый фотон, появившийся в результате индуцированного излучения, усиливает свет, проходящий через среду. Однако, одновременно с индуцированным излучением происходит процесс поглощения света, т.к. фотон вынуждающего излучения поглощается атомом, находящимся на низком энергетическом уровне , при этом атом переходит на более высокий энергетический уровень.

Э тот процесс уменьшает мощность света, проходящего через среду.

В следующий момент времени фотон вынужденного излучения переводит атом обратно с уровня на уровень . При этом переходе выделяется дополнительный фотон и далее в среде распространяются уже два фотона и свет усиливается.

Действие среды, в которой распространяются фотоны, определяется тем, какой из двух этих процессов преобладает. Если преобладает поглощение фотонов, то среда будет ослаблять свет, если преобладает вынужденное излучение, то среда будет усиливать свет.

В состоянии равновесия количество поглощенных фотонов равно количеству излучаемых фотонов, т.е.

,

где и - число атомов на уровнях энергии и , 4

- объемная плотность энергии излучения;

- вероятность спонтанного перехода с уровня « » на уровень « »;

- вероятность вынужденного перехода.

Если , то можно перевести систему в состояние с > .

Такое неравновесное состояние системы, при котором число атомов на возбужденном уровне больше, чем в нормальном состоянии, называется инверсным.

Процесс перевода среды в инверсное состояние называется накачкой усиливающей среды. Методов накачки усиливающей среды существует множество. Наиболее простым из них является оптическая накачка среды, при которой атомы переводятся с нижнего уровня на верхний возбужденный уровень облучением света такой частоты , что .

В среде, обладающей инверсным состоянием, вынужденное излучение превышает поглощение света атомами, вследствие чего, падающий пучок света будет усиливаться.

Рассмотрим прибор, использующий такие среды, применяемый в качестве генератора волн оптического диапазона или лазер.

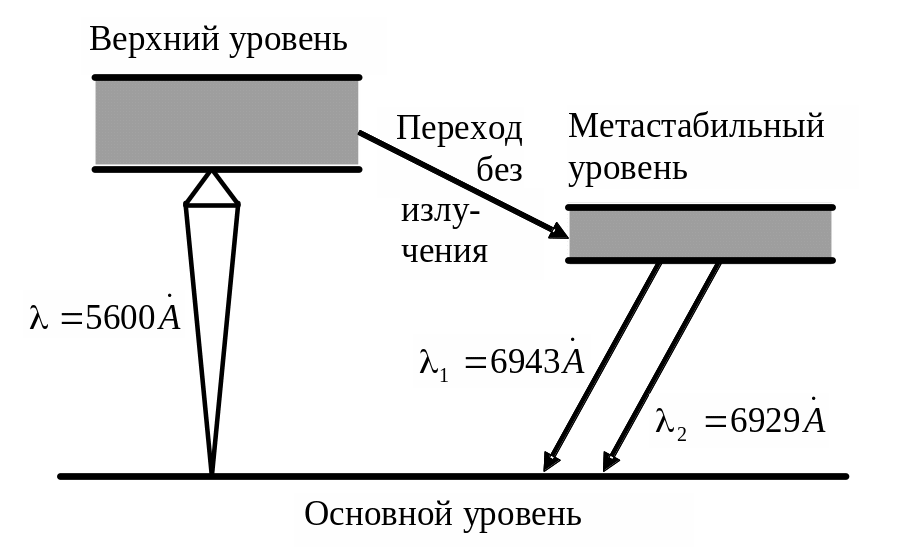

О сновной его частью является кристалл искусственного рубина, представляющего собой окись алюминия, в которой некоторые атомы алюминия замещены атомами хрома. При облучении кристалла рубина светом длины волны 5600 ионы хрома переходят на верхний энергетический уровень.

Обратный переход в основное состояние происходит в два этапа. На первом этапе возбужденные ионы отдают часть своей энергии кристаллической решетке и переходят в метастабильное состояние. На этом уровне ионы находятся большее время, чем на верхнем. В результате чего достигается инверсное состояние метастабильного уровня.

В озвращение ионов в основное состояние сопровождается излучением двух красных линий: и . Это возвращение происходит лавинообразно под действием фотонов той же длины волны, т.е. при вынужденном излучении. Это возвращение происходит значительно быстрее, чем при спонтанном излучении, поэтому происходит усиление света.

Рубин, используемый в лазере, имеет вид стержня диаметром 0,5 см и длиной 4-5 см. плоские торцы этого стержня отшлифованы и посеребрены так, что образуют два зеркала навстречу, причем одно из них полупрозрачно. Весь рубиновый стержень расположен вблизи импульсной электронной лампы, с помощью которой осуществляется оптическая накачка среды. Фотоны, направления движения которых образуют малые углы с осью рубина, испытывают многократные отражения от его торцов.

Поэтому путь их в кристалле будет очень большим, и каскады фотонов в этом направлении получат наибольшее развитие.

Фотоны, испущенные спонтанно в других направлениях, выходят из кристалла через его боковую поверхность не вызывая дальнейшего излучения.

Когда осевой пучок становится достаточно интенсивным, часть его выходит через полупрозрачный торец кристалла наружу.

Внутри кристалла выделяется большое количество тепла. Поэтому его приходится интенсивно охлаждать.

Излучение лазеров отличается рядом особенностей. Для него характерны:

1. временная и пространственная когерентность;

2. строгая монохроматичность;

3. большая мощность;

4. узость пучка.

Высокая когерентность излучения открывает широкие перспективы использования лазеров для целей радиосвязи, в частности для направленной радиосвязи в космосе. Если будет найден способ модуляции и демодуляции света, можно будет передавать огромный объем информации. Т.о., по объему передаваемой информации один лазер мог бы заменить всю систему связи между восточным и западным побережьями США.

Угловая ширина лазерного пучка столь мала, что, используя телескопическую фокусировку, можно получить на лунной поверхности пятно света диаметром 3 км. Большая мощность и узкость пучка позволяет при фокусировке с помощью линзы получить плотность потока энергии в 1000 раз превышающую плотность потока энергии, которую можно получить фокусировкой солнечного света. Такие пучки света можно использовать для механической обработки и сварки, для воздействия на ход химических реакций и т.д.

Сказанное выше далеко не исчерпывает всех возможностей лазера. Он является совершенно новым типом источника света и пока еще трудно представить себе все возможные области его применения.
