Білет №1

1. Якими організаційними заходами досягається безпека робіт в електроустановках? (п.3.1.2. ПБЕЕС).

3.1.2. Организационными мероприятиями, обеспечивающими

безопасность работ в электроустановках,являются:

- утверждение перечней работ, выполняемых по нарядам,

распоряжениям и в порядке текущей эксплуатации;

- назначение лиц, ответственных за безопасное ведение работ;

• оформление работ нарядом, распоряжением или утверждением перечня работ, выполняемых в порядке текущей эксплуатации;

• подготовка рабочих мест;

• допуск к работам;

• надзор во время ведения работ;

• перевод на другое рабочее место;

• оформление перерывов в работе и ее окончание.

2. Які технічні заходи мають бути вжиті під час підготовки робочого місця до

роботи, що вимагає зняття напруги? (п.4.1.1. ПБЕЕС).

4.1.1. Для подготовки рабочего места при работе, требующей снятия напряжения, должны быть выпол­нены в указанном порядке следующие технические ме­роприятия:

• произведены необходимые отключения и приня­ты меры, препятствующие ошибочному или самопро­ извольному включению коммутационной аппаратуры;

• вывешены запрещающие плакаты на приводах ручного и на ключах дистанционного управления ком­ мутационной аппаратурой;

• проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;

• установлено заземление (включены заземляющие ножи, установлены переносные заземления);

• ограждены, при необходимости, рабочие места или оставшиеся под напряжением токоведущие части и вывешены на ограждениях плакаты безопасности. В зависимости от местных условий, токоведущие части ограждаются до или после их заземления.

При оперативном обслуживании электроустановки двумя и более работниками в смену перечисленные в настоящем пункте мероприятия должны выполнять двое. При единоличном обслуживании их может выполнять одно лицо, кроме наложения переносных заземлений и j производства переключений, проводимых на двух и бо-\лее присоединениях в электроустановках напряжением выше 1000 В, не имеющих действующих устройств бло­кировки разъединителей от неправильных действий.

3. Які організаційні та технічні заходи повинна розробляти і проводити особа, відповідальна за електрогосподарство? (п.5.1.6. ПТЕЕС).

5.1.6. Лицо, ответственное за электрохозяйство (специализированная орга­низация), должно обеспечить:

1) разработку и проведение организационных и технических мероприятий, которые включают:

- содержание электроустановок в рабочем состоянии и их эксплуатацию в соответствии с требованиями настоящих Правил, ПУЭ, ПБЭЭ, инструкций и других НД;

-соблюдение заданных электропередающей (злектроснабжающей) орга­низацией режимов электропотребления и договорных условий потребления электрической энергии и мощности;

- выполнение мероприятий по подготовке электроустановок предприятия к работе в осенне-зимний период;

-рациональное использование топливно-энергетических ресурсов;

- оптимальное потребление реактивной мощности И экономические режимы работы компенсирующих устройств;

-внедрение автоматизированных систем и приборов измерения и учета электрической энергии;

• своевременный и качественный ремонт электроустановок;

• уменьшение аварийности и травматизма;

• обеспечение промышленной безопасности;

• повышение надежности и безопасной работы электроустановок;

• обучение и проверку знаний настоящих Правил, ПБЭЭ, ПУЭ, ПУЭс, Правил пожарной безопасности в Украине, производственных (должностных и эксплуатационных) инструкций и инструкций по охране труда для электро­технического (элсктротехиологического) персонала;

• охрану окружающей природной среды (в зависимости oi возложенных функций);

2)совершенствование сети электроснабжения потребителя с выделением на резервные внешние питающие линии нагрузок токоприемников экологической и аварийной брони;

3)разработку комплекса мероприятий, направленных на предотвращение травматнзма, снижение уровня промышленной безопасности, гибели животных, повреждения оборудования, возможных отрицательных экологических и других последствий в случае прекращения или ограничение электроснабжения, осуществленного в установленном порядке;

4. расследование технологических нарушений в работе электроустановок и оперативное сообщение о них территориальному подразделивши» Госэнер-гонадзора;

5. разработку и соблюдение норм расхода топлива, электрической энергии, их своевременный пересмотр при совершенствовании технологии производстваи внедрении новой техники;

6. проведение диагностирования технического состояния электроустановок;

7. проведение измерений потребления электрической энергии и мощности вустановленный электропередающей организацией характерный режимный день летнего и зимнего периодов и предоставление в установленные сроки суточных режимных графиков электропередающей организации и территориальномуподразделению Госэнергонадзора;

8. систематический контроль за графиком нагрузки потребителя; разработку постоянно действующих мероприятий по регулированию суточного графика электрической нагрузки, снижению предельных величин потребления элект­рической мощности в часы максимальной нагрузки сети электропередающей организации;

9. выполнение графиков ограничения потребления электрической энергии, мощности и аварийного отключения потребителей; разработку мероприятий поснижению потребления электрической энергии и мощности для обеспеченияустановленных режимов злектропотребления в соответствии с доведенными графиками ограничения;

10)ведение учета (в специальном журнале) ежесуточного потребления электрической энергии и нагрузки в часы контроля максимума электрической мощности и предоставление информации электропередающей организации и соответствующему органу Госэнергонадзора (по их требованию);

11. разработку с привлечением технологических и других подразделений, а также специализированных институтов и проектных организации перспек­тивных планов снижения энергоемкости выпускаемой продукции, внедрениеэнергосберегающих технологий, теплоутилизационных установок, использова­ ние вторичных топливно-энергетических ресурсов, внедрение прогрессивных форм экономического стимулирования;

12. учет и анализ аварий и несчастных случаев, а также внедрение меро­приятий по устранению причин их возникновения;

13. разработку производственных инструкций и инструкций по охране труда и пожарной безопасности для работников энергетической службы;

14. предоставление информации по требованию Госэнергонадзора в соот­ветствии с нормативно-правовыми актами;

15. ведение документации по электрохозяйству в соответствии с требова­ниями нормативно-правовых актов;

16. разработку инструкций о порядке действий обслуживающего персонала в случае возникновения аварийных и чрезвычайных ситуаций, а также пожаров;

17) соблюдение требований санитарных норм и правил по условиям работы на рабочих местах обслуживающего персонала в соответствии с разделом 5.7 настоящих Правил.

4. На які технічні питання потрібно звертати увагу під час оглядів ПЛ? (п.6.1.18. ПТЕЕС).

6.1.18. При осмотре ВЛ необходимо обращать внимание на: - наличие обрывов и оплавлений отдельных проводов или набросов на провода и тросы;

• наличие боя, оплавлений и трещин изоляторов;

• состояние опор, их наклонов, обгорание, расщепление деталей и загни­ вание деревянных опор, целостность бандажей и заземляющих устройств на деревянных опорах;

• состояние крепления металлических опор на фундаментах;

• наличие коррозионного повреждения элементов опор;

• наличие искрения;

• правильность регулирования проводов;

• состояние разрядников, ограничителей перенапряжения и защитных промежутков, коммутационной аппаратуры на ВЛ и конечных кабельных муфт на спусках;

• наличие и состояние предупредительных плакатов и других постоянных знаков на опорах;

• наличие болтов и гаек, целостность отдельных элементов, сварных швов и заклепочных соединений на металлических опорах;

• состояние стояков железобетонных опор и приставок;

• противопожарное состояние трассы, наличие деревьев, угрожающих па­дением на линию, посторонних предметов, зданий, расстояние от проводов до разных объектов и т.п.

5. На яки категорії поділяються роботи в електроустановках стосовно заходів безпеки? (п.2.3.1. ПБЕЕС).

2.3.1. Работы в электроустановках в отношении мер безопасности подразделяются на три категории:

• со снятием напряжения;

• без снятия напряжения на токоведущих частях и вблизи них;

• без снятия напряжения вдали от токоведущих ча­стей, находящихся под напряжением.

При одновременной работе в электроустановках напря­жением до и выше 1000 В категории работ определяют­ся применительно к электроустановкам выше 1000 В.

Білет №2

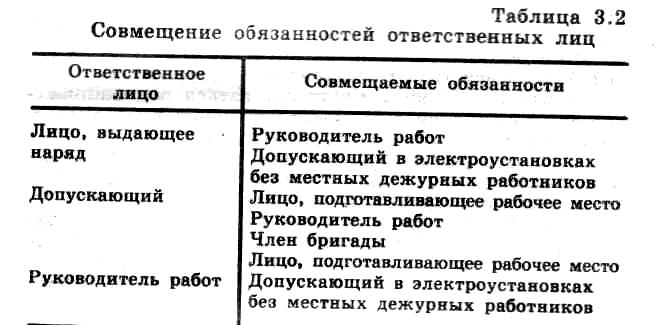

1. Яки працівники призначаються відповідальними за безпеку робіт, що

виконуються в електроустановках? (п.3.2.1. ПБЕЕС).

3.2.1. Ответственными за безопасность работ, вы­полняемых в электроустановках, являются:

• работник, выдающий наряд, распоряжение;

• работник, дающий разрешение на подготовку ра­бочего места;

- работник, подготавливающий рабочее место,допуск;

• работник, допускающий к работе (далее допуска­ющий);

• руководитель работ;

• работник, наблюдающий за безопасным выполне­нием работ (далее наблюдающий);

• члены бригады.

2. Що необхідно вимикати в разі виконання робіт на струмовідних частинах, які

потребують зняття напруги? (п.4.2.1. ПБЕЕС).

4.2.1. При работе на токоведущих частях, требую­щих снятия напряжения, должны быть отключены:

• токоведущие части, на которых будет проводить­ ся работа;

• неогражденные токоведущие части, к которым возможно приближение людей или ремонтной оснаст­ ки и инструмента, механизмов и грузоподъемных ма­шин на расстояние менее указанного в таблице 2.3.

При работе на отключенной ВЛ, когда не исключе­на возможность приближения элементов этой ВЛ на расстояния менее указанных в третьей графе табли­цы 2.3, к токоведущим частям других ВЛ, находящих­ся под напряжением, последние должны быть отклю­чены. ВЛС, радио, подвешенные совместно с ремонти­руемой ВЛ, также должны быть отключены.

Если указанные в настоящем пункте токоведущие части не могут быть отключены, они должны быть ог­раждены.

3. Що повинен зробити працівник, який виявив порушення вимог ПТЕЕС або помітив несправність електроустановки, колективного або індивідуального засобу захисту? (п.5.1.7. ПТЕЕС).

5.1.7. Работник, обнаруживший нарушение настоящих Правил или заметив­ший неисправность электроустановки, коллективного либо индивидуального средств зашиты, обязан сообщить об этом своему непосредственному руково­дителю, а при его отсутствии - вышестоящему руководителю.

В тех случаях, когда неисправность в электроустановке представляет явную опасность для людей или для самой установки, а устранить эту неисправность может работник, который ее обнаружил, он должен выполнить это немедленно, при условии соблюдения требований правил безопасности, а потом сообщить об этом непосредственному руководителю.

4. Що повинно бути позначено на бирках, закріплених на відкрито прокладених кабелях та муфтах? (п.6.2.3. ПТЕЕС).

6.2.3. Каждая КЛ должна иметь паспорт с документацией, указанной в пунк­те 6.2.2, диспетчерский номер и название.

Открыто проложенные кабели, а также все кабельные муфты должны иметь бирки с обозначениями:

на конце и в начале линий на бирках должны быть указаны марка кабеля, напряжение, сечение, номер или наименование линий;

на бирках соединительных муфт - номер муфты, дата монтажа.

Бирки должны быть стойкими к влиянию окружающей среды.

Бирки нужно закреплять по всей длине КЛ через каждые 50 м на открыто положенных кабелях, а также на поворотах трассы и в местах прохождения лбелей через огнестойкие перегородки и перекрытия (с обеих сторон).

5. Яки повинні бути вимоги до працівників, що здійснюють оперативне обслуговування електроустановок? (п.п.2.2.1. – 2.2.3. ПБЕЕС).

2.2.1. Оперативное обслуживание електроустановок может осуществляться как местными оперативными или оперативно-ремонтными работниками, за которыми зак­реплена данная электроустановка, так и выездными, за которыми закреплена группа электроустановок.

Вид оперативного обслуживания, число оперативных работников в смену или на электроустановке определя­ются лицом, ответственным за электрохозяйство, по со­гласованию с руководством предприятия (организации) и указывается в местных инструкциях.

2. К оперативному обслуживанию электроуста­новок допускаются работники, знающие оперативные схемы, должностные и эксплуатационные инструкции, инструкции по охране труда, особенности оборудова­ния и прошедшие обучение, дублирование и проверку знаний настоящих Правил и ПТЭ.

3. Оперативные работники, обслуживающие элек­троустановки единолично, и старшие в смене или бри­ гаде, за которыми закреплена электроустановка, долж­ны иметь группу по электробезопасности IV в элек­ троустановках напряжением выше 1000 В и III - в элек­троустановках напряжением до 1000 В.

Білет №3

1. За що відповідає працівник, котрий видає наряд або розпорядження, та яку

кваліфікаційну групу з електробезпеки він повинен мати? (п.3.2.2. ПБЕЕС).

3.2.2. Работник выдающий наряд, распоряжение, устанавливает возможность безопасного выполнения работы. Он отвечает за достаточность и правильность указанных в наряде мер безопасности, за качествен-

ный и количественный состав бригады и назначение лиц, ответственных за безопасное ведение работ, а также за соответствие выполняемой работе групп по электробезопасности указанных в наряде работников.

Работник, выдающий наряд, обязан в случаях, пре­дусмотренных настоящими Правилами, определить со­держание строки наряда "Отдельные указания". Фор­ма наряд-допуска и указания о его заполнении приво­дятся в приложении 4.

Право выдачи нарядов и распоряжений предоставля­ется административно-техническим работникам пред­приятия, имеющим группу У в электроустановках свы­ше 1000 В и группу IV в электроустановках до 1000 В.

2. Якими технічними заходами забезпечується запобігання помилкового ввімкнення комутаційних апаратів, в разі відсутності в схемі запобіжників, в електроустановках до1000 В? (п.4.2.4. ПБЕЕС).

4.2.4. В электроустановках напряжением выше 1000 В для предотвращения ошибочного или самопро­извольного включения коммутационных аппаратов, которыми может быть подано напряжение к месту ра­боты, должны быть приняты следующие меры:

- у разъединителей, отделителей, выключателей нагрузки ручные приводы в отключенном положении заперты на механический замок;

• у разъединителей, управляемых оперативной штан­гой, стационарные ограждения заперты на механичес­ кий замок;

• у приводов коммутационных аппаратов, имеющих дистанционное управление, отключены цепи силовые и управления, а у пневматических приводов, и, кро­ме того, на подводящем трубопроводе сжатого воздуха - закрыта и заперта на механический замок задвижка и выпущен сжатый воздух, при этом спускные кла­паны оставлены в открытом положении;

- у грузовых и пружинных приводов включающий груз или включающие пружины приведены в нерабо­чее положение.

Меры по предотвращению ошибочного включения коммутационных аппаратов КРУ с выкатными тележ­ками должны быть приняты в соответствии с требова­ниями настоящих Правил.

3. Які електроустановки відносяться до таких, що обслуговуються електротехнологічними працівниками та яку кваліфікаційну групу з електробезпеки вони повинні мати? (п.5.2.2. ПТЕЕС).

5.2.2. Обслуживание установок электрохехнологических процессов (электро­сварки, электролиза, електротермии и т.п.), грузоподъемных механизмов, ручных электрических машин, переносных и передвижных токоприемников, сложного энергонасыщенного производственно-технологического оборудова­ния, при работе с которым необходимо постоянно проводить технический над­зор, изменение, корректировку ведения технологических режимов с помощью штатных средств регулирования электроаппаратуры, электроприводов должны осуществлять специально подготовленные электротехнологические работники, имеющие навыки и знания для безопасного выполнения работ ло техническому обслуживанию закрепленной за ними установки.

4. Яки написи повинні бути нанесені на поверхнях РУ, на схемах збірок, щитів, щитків запобіжників і біля запобіжників та автоматичних вимикачів? (п.6.3.20. ПТЕЕС).

6.3.20. На дверях и внутренних стенках камер ЗРУ, электрооборудовании ОРУ, лицевых и внутренних частях КРУ внешней и внутренней установки, сборках, а также на лицевой и обратной сторонах панелей щитов должны быть нанесены надписи, указывающие на назначение присоединений и их диспет­черское наименование.

На дверях РУ, КРУ, сборок и щитов должны быть вывешены или нанесены предупреждающие плакаты и знаки установленного образца согласно требо­ваниям ПБЭЭ.

На схемах сборок, щитов, щитков предохранителей и возле предохранителей автоматических выключателей всех присоединений должны быть надписи, которые указывают номинальные токи плавких вставок предохранителей или допустимые значения уставки тока автоматического разъединителя. Двери ЗРУ, ОРУ, КРУ, внешних и внутренних сборок должны быть закрыты л замок. Ключи от помещений должны храниться у оперативного персонала и у работников из состава руководителей и специалистов.

5. На яки класи поділяється електрифікований інструмент за умовами безпеки? (п.6.7.1. ПБЕЕС).

6.7.1. Электрифицированный инструмент (далее по тексту - электроинструмент) по требованиям безопас­ности разделяется на такие классы:

I электроинструмент, у которого все детали, на­ходящиеся под напряжением, изолированы и штеп­ сельная вилка имеет заземляющий контакт.

У электроинструмента класса I все детали, находя­щиеся под напряжением, могут быть с основной, а от­дельные детали - с двойной или усиленной изоляцией;

II - электроинструмент, у которого все детали, на­ходящиеся под напряжением, имеют двойную или уси­ ленную изоляцию. Этот электроинструмент не имеет устройств для заземления.

Номинальное напряжение для электроинструмента классов I и II должно быть не более 220 В для элек­троинструмента постоянного тока и 380 В - для элек­троинструмента переменного тока;

III - электроинструмент на номинальное напряжение не выше 42 В, у которого ни внутренние, ни внешние цепи не находятся под другим напряжением. Электро­инструмент класса III предназначен для питания от безопасного сверхнизкого напряжения.

Если безопасное сверхнизкое напряжение получают путем преобразования более высокого напряжения, это следует осуществлять с помощью безопасного изолиру­ющего трансформатора, далее по тексту - разделитель­ный трансформатор безопасности, или преобразовате­ля с отдельными обмотками.

Білет №4

1. Що визначають особи, котрі складають і затверджують перелік робіт,

що виконуються в порядку поточної експлуатації? (п.3.2.3. ПБЕЕС).

3.2.3. Работники, составляющие и утверждающие перечень работ, выполняемых в порядке текущей эк­сплуатации, устанавливают необходимость, возмож­ность и периодичность безопасного выполнения работ применительно к местным условиям, а также количе­ственный и качественный состав исполнителей на каждый вид работы.

2. Де повинні бути встановлені плакати безпеки в електроустановках до 1000 В

після зняття напруги? (п.4.3.1. ПБЕЕС).

4.3.1. На приводах разъединителей, отделителей и выключателей нагрузки, напряжением выше 1000 В, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматичес кие и другие выключатели, рубильники), при вклю чении которых может быть подано напряжение на рабочее место, должны быть вывешены плакаты "Не включать! Работают люди".

У разъединителей, управляемых оперативной штан­гой, плакаты вывешиваются на ограждениях, а у од­нополюсных разъединителей - на приводе каждого по люса. В КРУ плакаты вывешиваются на ключах дис­танционного управления.

На задвижках, закрывающих доступ воздуха в пнематические приводы коммутационной аппаратуры, вы­вешивается плакат "Не открывать! Работают люди".

На присоединениях напряжением до 1000 В, не име ющих автоматических и других выключателей или ру бильников, плакаты вывешиваются у снятых предохра нителей, при установке которых может быть подано напряжение на место работы.

3. Які форми роботи з працівниками включає навчання з питань технічної експлуатації електроустановок споживача? (п.5.2.6. ПТЕЕС).

5.2.6. Работодатель в соответствии с ГН Д 34.12.102-2004 и Д11АОП 0.00-4.12-05 с учетом местных условий и состава энергетического оборудования должен утвердить положение об обучении по вопросам технической эксплуатации электроустановок, обучении охране труда и о проверке знаний по этим вопросам.

Обучение по технической эксплуатации электроустановок включает сле­дующие формы работы с работниками, обслуживающими электрические ус­тановки: проведение самого обучения по вопросам технической эксплуатации электроустановок, правил пожарной безопасности, проверку знаний по этим вопросам, а также инструктажи, стажировку, дублирование, проведение ава­рийных тренировок и допуск к работе.

4. Які засоби захисту повинні зберігатися у РУ? (п.6.3.21. ПТЕЕС).

6.3.21. В РУ должны храниться переносные заземления, первичные средства пожаротушения (необходимое количество первичных средств пожаротушения и их виды определяются в соответствии с НАПБ А 01.001-2004 и отраслевы­ми нормативными актами по пожарной безопасности), а также противогазы, респираторы и средства для оказания доврачебной помощи пострадавшим от несчастных случаев.

Для РУ,которые обслуживают ОВБ, переносные заземления и защитные средства могут находиться в ОВБ.

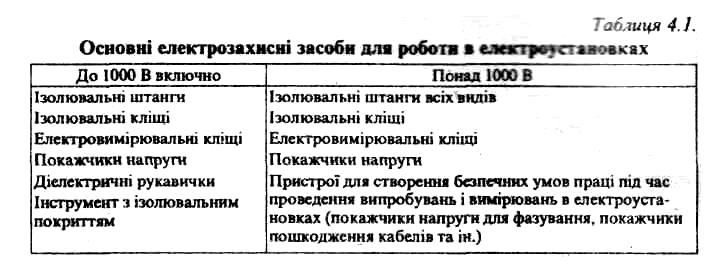

5. Які існують основні электрозахисні засоби для роботи в електроустановках до 1000 В включно? (табл.4.1. НПАОП 1.1.10-1.07-01).

Білет №5

1. За що несе відповідальність працівник, котрий дає дозвіл на підготовку робочого місця і на допуск до роботи, та яку кваліфікаційну групу з електробезпеки він

повинен мати? (п.3.2.4. ПБЕЕС).

3.2,4. Работник, выдающий разрешение на подго­товку рабочих мест и на допуск, несет ответственность за достаточность предусмотренных для безопасного вы­полнения работы мер по отключению и заземлению оборудования и возможность их осуществления, а так­же за координацию времени и места работы допуска­емых бригад.

Давать разрешение на подготовку рабочих мест и на допуск имеют право оперативные работники с груп­пой V в электроустановках свыше 1000 В и группой IV в электроустановках до 1000 В.

2. Яким покажчиком напруги необхідно перевіряти її відсутність? (п.п.4.4.1., 4.4.8. ПБЕЕС).

4.4.1. Проверять отсутствие напряжения необходи­мо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена посредством предназначенных для этой цели специальных приборов или приближением к то-коведущим частям, расположенным поблизости и за­ведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в ди­электрических перчатках.

Если указатель напряжения был уронен или под­вергался механическим ударам, то применять его без повторной проверки запрещается.

4.4,2. В ОРУ напряжением до 220 кВ проверять отсутствие напряжения указателем допускается толь­ко в сухую погоду.

Во время тумана, дождя, снегопада отсутствие на­пряжения допускается проверять тщательным про­слеживанием схемы в натуре. В этом случае отсут­ствие напряжения на отходящей линии подтверждает­ся оперативными работниками.

Если при проверке схемы будут замечены призна­ки наличия напряжения (корона на ошиновке и на другом оборудовании или искрение при коммутации разъединителей), схему следует проверить повторно, о своих замечаниях о состоянии оборудования сообщить оперативным работникам.

4.4.3. Проверка отсутствия напряжения у отклю­ченного оборудования проводится допускающим после вывешивания предупреждающих плакатов.

Проверка отсутствия напряжения должна произво­диться между всеми фазами и между каждой фазой и землей и каждой фазой и нулевым проводом, а у вык­лючателя и разъединителя - на всех шести вводах, зажимах.

Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется на токо-ведущих частях с обеих сторон разрыва.

Постоянные ограждения снимаются или открывают­ся непосредственно перед проверкой отсутствия напря­жения.

4.4.4. Проверять отсутствие напряжения выверкой схемы в натуре разрешается в ОРУ, КРУ и КТП на­ ружной установки, а также на ВЛ при тумане, дож­де, снегопаде в случае отсутствия специальных указа­ телей напряжения.

При выверке схемы в натуре отсутствие напряже­ния на вводах ВЛ и КЛ подтверждается дежурным, в оперативном управлении которого находятся линии.

На ВЛ выверка схемы в натуре заключается в про­верке направления и внешних признаков линий, а так­же обозначений на опорах, которые должны соответ­ствовать диспетчерским наименованиям линий.

4.4.5. Проверять отсутствие напряжения в электро­установках подстанций и в РУ разрешается одному лицу из состава оперативных или оперативно-ремонтных работников с группой IV в электроустановках вы­ше 1000 Вис группой III - в установках до 1000 В. На ВЛ проверку отсутствия напряжения должны выполнять два лица: на ВЛ напряжением выше 1000 В с группами IV и III, на ВЛ напряжением до 1000 В -с группой III.

6. На деревянных и железобетонных опорах на­пряжением от 6 до 20 кВ, а также при работе с теле­ скопической вышки при проверке отсутствия напряже­ния указателем, основанным на принципе протекания емкостного тока, должна быть обеспечена его необхо­димая чувствительность. Для этого указатель следует заземлять проводом сечением не менее 4 мм², если дру­гого не требуется заводской инструкцией.

7. На ВЛ при подвеске проводов на разных уров­нях проверять отсутствие напряжения указателем и ус­ танавливать заземление следует пофазно снизу вверх, на­чиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

8. В электроустановках напряжением до 1000 Вс заземленной нейтралью при применении двухполюс­ ного указателя проверять отсутствие напряжения нуж­но как между фазами, так и между каждой фазой и зануленным корпусом оборудования или нулевым про­водом. Допускается применять предварительно прове­ ренный вольтметр. Пользоваться "контрольными" лам­пами запрещается.

4.4.9 Устройства, сигнализирующие об отключен­ном состоянии аппаратов, блокирующие устройства, постоянно включенные вольтметры и т.п. являются только вспомогательными средствами, на основании показаний или действия которых не допускается де­лать заключение об отсутствии напряжения.

4.4.10. Показания сигнализирующих устройств о на­личии напряжения являются безусловным признаком недопустимости приближения к данному оборудованию.

3. Які види навчання з питань технічної експлуатації електроустановок повинні проходити працівники в процесі трудової діяльності? (п.5.2.9. ПТЕЕС).

5.2.9. В процессе трудовой деятельности работники проходят следующие виды обучения по вопросам технической эксплуатации электроустановок:

- профессиональное обучение кадров на производстве, которое проводит­ся в соответствии с «Положением о профессиональном обучении кадров на производстве», утвержденным совместным приказом Министерства труда и социальной политики Украины и Министерства образования и науки Украины от 26.03.2001 № 127/151, зарегистрированным в Министерстве юстиции Украины 06.04.2001 под № 315/5506;

периодическое обучение в СУЗ;

- ежегодное обучение на производстве.

4. У які терміни здійснюються огляди РУ без вимкнення напруги та де фіксуються помічені несправності? (п.6.3.33. ПТЕЕС).

6.3.33. Осмотр РУ без отключения напряжения необходимо проводить:

• на объектах с постоянным дежурством персонала — не реже одного раза в сутки; в темное время суток для выявления разрядов, коронирования - не реже одного раза в месяц;

• на объектах без постоянного дежурства персонала - не реже одного раза в месяц, а в трансформаторных и распределительных пунктах - не реже одного раза в шесть месяцев.

При неблагоприятной погоде (сильный туман, мокрый снег, гололед и т.п.) или сильном загрязнении на ОРУ, а также после отключения электрооборудования защитами от коротких замыканий должны быть организованы дополнительные осмотры.

Обо всех замеченных неисправностях должны быть сделаны записи в журнале дефектов и неполадок оборудования и, кроме того, об этих неисправностях необходимо сообщить лицу, ответственному за электрохозяйство.

Выявленные неисправности необходимо ликвидировать в кратчайший срок.

5. Що повинно бути забезпечено посадовими особами на лініях, де проводиться електрифікація, до подачі напруги в КМ в межах електрифікованої дільниці? (п.п.3.2., 3.3. НПАОП 5.1.11-1.48-00).

3.2 На лініях, де проводиться електрифікація, начальни­кам відділків залізниць (державних підприємств з перевезення вантажів і пасажирів, регіональних представництв), началь­никам служб електропостачання до подачі напруги в КМ необхідно в межах електрифікованої дільниці:

забезпечити вивчення цих Правил і перевірку знань їх працівниками підприємств та організацій, а також проведення необхідного інструктажу відповідно до Положення про навчан­ня, інструктаж та перевірку знань працівників з питань охо­рони праці, що діє на кожному підприємстві, розробленого у відповідності до Типового положення про навчання з пи­тань охорони праці, затвердженого наказом Держнаглядохо-ронпраці від 17.02.99 № 27, зареєстрованого в Мін'юсті 21.04.99 за № 248/3541 (далі - Положення про навчання з питань охорони праці);

повідомити про подачу напруги в КМ всі підприємства і структурні підрозділи залізничного транспорту та нетран-спортні підприємства, працівники яких можуть виконувати службові обов'язки на цій електрифікованій ділянці.

3.3 На лініях, де проводиться електрифікація, КМ, ПЛ і пов'язане з ними обладнання вважаються такими, що пере­бувають під напругою з часу, зазначеного в письмовому повідомленні, яке розсилають начальники відділків залізниць (державних підприємств з перевезення вантажів та пасажирів, регіональних представництв), начальники служб електропо­стачання за десять діб до подачі напруги керівникам під­приємств і структурних підрозділів залізниць, які, у свою чергу, повідомляють про подачу напруги всіх підлеглих їм працівників під розписку. Одночасно, в той самий термін, слід дати інформацію через місцеві газети про подачу на­пруги та основні вимоги безпеки.

Начальники станцій за десять діб до подачі напруги, ви­користовуючи гучномовний зв'язок та інші засоби масово? інформації, сповіщають працівників, пасажирів, локомотивні та поїзні бригади про наявність високої напруги в КМ.

Надалі подача та зняття напруги з КМ проводиться тільки за наказом енергодиспетчера.

Білет №6

1. Хто з працівників має право готувати робочі місця та за що вони несуть

відповідальність? (п.3.2.5. ПБЕЕС).

3.2.5. Работник, подготавливающий рабочее место, отвечает за правильное выполнение мер по подготовке рабочих мест, указанных в наряде, а также требуемых по условиям работы (установку замков, плакатов, ог­раждений).

Подготавливать рабочие места имеют право дежурные или оперативно-ремонтные работники, допущенные к оперативным переключениям в данной электроустановке.

2. Хто з робітників повинен перевіряти відсутність напруги на відключеному устаткуванні та яки кваліфікаційні групи з електробезпеки вони повинні мати? (п.п.4.4.3., 4.4.5. ПБЕЕС).

4.4.3. Проверка отсутствия напряжения у отклю­ ченного оборудования проводится допускающим после вывешивания предупреждающих плакатов.

Проверка отсутствия напряжения должна произво­диться между всеми фазами и между каждой фазой и землей и каждой фазой и нулевым проводом, а у вык­лючателя и разъединителя - на всех шести вводах, зажимах.

Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется на токо-ведущих частях с обеих сторон разрыва.

Постоянные ограждения снимаются или открывают­ся непосредственно перед проверкой отсутствия напря­жения.

4.4.5. Проверять отсутствие напряжения в электро­установках подстанций и в РУ разрешается одному лицу из состава оперативных или оперативно-ремонтных работников с группой IV в электроустановках вы­ше 1000 Вис группой III - в установках до 1000 В. На ВЛ проверку отсутствия напряжения должны выполнять два лица: на ВЛ напряжением выше 1000 В с группами IV и III, на ВЛ напряжением до 1000 В -с группой III.

3. Які існують вимоги до проведення первинної перевірки знань з питань технології робіт, правил пожежної безпеки та охорони праці електротехнічних та електротехнологічних працівників? (п.5.2.14. ПТЕЕС).

5.2.14. Вновь назначенные работники, которые приняты на работу, связанную с обслуживанием электроустановок, или после перерыва в работе свыше одного года проходят первичную проверку знаний.

Первичная проверка знаний работников должна проводиться в сроки, уста­новленный программами и планами их подготовки.

Допускается при проведении проверки знаний использование контрольно-учебных средств на базе персональных электронно-вычислительных машин для всех видов проверок с последующим устным опросом, кроме первичной. В этом случае запись в журнале проверки знаний не отменяется.

4. У які терміни здійснюються періодичні огляди силових трансформаторів (без їхнього вимкнення)? (п.6.4.31. ПТЕЕС).

6.4.31. Осмотр трансформаторов (без их отключения) проводят в такие сроки:

• в электроустановках с постоянным дежурством персонала - один раз в сутки;

• в электроустановках без постоянного дежурства персонала — не реже одного раза в месяц, а в трансформаторных пунктах - не реже одного раза в шесть месяцев.

В зависимости от местных условий, конструкции и состояния трансформа­торов указанные сроки осмотров трансформаторов без отключения могут быть изменены лицом, ответственным за электрохозяйство.

Внеочередные осмотры трансформаторов проводят:

- при резком изменении температуры внешнего воздуха;

-в случае отключения трансформатора действием газовой или,дифферен­циальной защиты.

При осмотре трансформаторов должны быть проверены:

• показания термометров и мановакуумметров;

• состояние кожухов трансформаторов и отсутствие протекания масла,уровень масла в расширителе согласно его температурному указателю, а также наличие масла в маслонаполненных вводах;

• состояние маслоохлаждающих и маслосборных устройств, а также изо­ляторов;

• состояние ошиновки и кабелей, отсутствие нагрева контактных соеди­нений;

• исправность устройств сигнализации и пробивных предохранителей;

• состояние сети заземления;

• состояние маслоочистительных устройств непрерывной регенерации масла, термосифонных фильтров и влагопоглощающих патронов;

• состояние трансформаторного помещения.

5. Які роботи належать до робіт, що виконуються зі зняттям напруги? (п.2.3.2. ПБЕЕС).

2.3.2. К работам, выполняемым со снятием напряже­ния, относятся работы, которые производятся в электро­установке (или части ее), в которой с токоведущих час­тей снято напряжение и доступ в электроустановки (или части ее), находящиеся под напряжением, невозможен.

Білет №7

1. За що несе відповідальність працівник, котрий призначається допускачем до

роботи та яку кваліфікаційну групу з електробезпеки він повинен мати? (п.3.2.6. ПБЕЕС).

3.2.6. Допускающий отвечает за правильность и до­статочность принятых мер безопасности и соответствие их характеру и месту работы, указанных в наряде, за правильный допуск к работе, а также за полноту и качество проводимого им инструктажа. Допускающи­ми назначаются оперативные или оперативно-ремонт­ные работники. В электроустановках выше 1000 В допускающие должны иметь группу IV, а в электроустановках до 1000 В – группу III.

2. Яка має бути послідовність приєднання та знімання переносних заземлень? (п.4.5.2. ПБЕЕС).

4,5 1 Устанавливать заземления на токоведущие части необходимо непосредственно после проверки от­сутствия напряжения,

4.5.2. Переносные заземления сначала нужно при­соединить к заземляющему устройству, а затем, пос­ле проверки отсутствия напряжения, установить на токоведущие части.

Снимать переносное заземление необходимо в обрат­ной последовательности: сначала снять его с токове-дущих частей, а затем от заземляющего устройства.

3. Установка и снятие переносных заземленийдолжны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изо­лирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосред­ственно руками в диэлектрических перчатках.

4. Запрещается пользоваться для заземленияпроводниками, не предназначенными для этой цели, а также присоединять заземления посредством скрутки.

3. Яка періодичність перевірки знань з питань технології робіт, правил пожежної безпеки та охорони праці електротехнічних та електротехнологічних працівників? (п.5.2.17. ПТЕЕС).

5.2.17. Периодическое обучение и периодическая проверка знаний по вопросам технологии работ, правил пожарной безопасности и охраны труда (далее - проверка знаний) с присвоением соответствующей группы по элект-робезопаспости проводятся в следующие сроки:

• первичное обучение и проверка знаний всех работников - до начала вы­полнения работы;

• для работников, которые непосредственно организовывают и проводять работы по оперативному обслуживанию действующих электроустановок или выполняют в них наладочные, электромонтажные, ремонтные, профилакти­ческие испытания либо эксплуатируют электроустановки во взрывоопасных, пожароопасных зонах - один раз в год;

для административно-технических работников, которые не относятся к предыдущей группе, а также для работников по охране труда, допущенных к инспектированию электроустановок - один раз в три года.

Проверку знаний по вопросам пожарной безопасности работников, об­служивающих электроустановки во взрывоопасных и пожароопасных зонах, осуществляют один раз в год, в других случаях - один раз в три года.

Запрещается допуск к работе работников, которые не прошли обучение и проверку знаний по технологии работ и пожарной безопасности, а также в случае окончания срока действия предыдущих периодических проверок знаний. Комиссией но проверке знаний работнику может быть присвоена группа по электробезопасности, которую он имел до перерыва в работе.

4. У яких випадках електродвигун (обертова машина) повинен бути негайно відімкнений від мережі? (п.6.5.17. ПТЕЕС).

6.5.17. Электродвигатель (вращающаяся машина) должен быть немедленно отключен от сети в следующих случаях:

• несчастный случай (или угроза) с человеком;

• появление дыма, огня или запаха горелой изоляции из корпуса электро­двигателя или его nyскорегулирующей аппаратуры;

• вибрация свыше допустимых норм, которая угрожает выходом из строя электродвигателя или механизма;

• выход из строя приводного механизма;

• нагревание подшипников или контролируемых узлов свыше допустимой температуры, указанной в инструкции завода-изготовителя;

• возникновение коротких замыканий в электрической схеме;

• значительное снижение частоты вращения;

• быстрое увеличение температуры обмоток или стали статора.

В эксплуатационной инструкции могут быть указаны и другие случаи, при которых электродвигатели (вращающиеся машины) должны быть немедленно отключены, а также порядок устранения их аварийного состояния.

5. Що зобов’язаний зробити оперативний працівник під час приймання зміни? (п.2.2.6. ПБЕЕС).

2.2.6 При приемке смены оперативный работник обязан;

• ознакомиться по схеме с состоянием и режимом работы оборудования на своем участке путем личного осмотра в объеме, установленном инструкцией;

• получить сведения от дежурного, сдающего сме­ну, о состоянии оборудовании, за которым необходи­ мо вести тщательное наблюдение для предотвращения аварии и неполадок, и об оборудовании, находящемся в ремонте или резерве;

• проверить и принять инструмент, материалы, клю­чи от помещений, средства защиты, оперативную доку­ ментацию и инструкции;

• ознакомиться со всеми записями и распоряжени­ями за время, прошедшее с его последнего дежурства;

• оформить приемку смены записью в журнале, ве­домости, а также в оперативной схеме подписями ра­ ботника, принимающего смену и работника, сдающе­го ее;

• доложить старшему по смене о вступлении на де­журство и о неполадках, выявленных при приемке смены.

Білет №8

1. За що несе відповідальність працівник, котрий призначається керівником робіт та яку кваліфікаційну групу з електробезпеки він повинен мати? (п.3.2.7. ПБЕЕС).

3.2.7. Руководитель работ отвечает за:

• выполнение мер по безопасности, предусмотрен­ных нарядом или распоряжением, и их достаточность;

• четкость и полноту инструктажа членов бригады;

• наличие, исправность и правильное применениенеобходимых средств защиты, инструмента, инвента­ ря и приспособлений;

• сохранность и постоянное присутствие на рабочемместе заземлений, ограждений, знаков и плакатов бе­ зопасности, запирающих устройств в течение раб очей смены;

- организацию и безопасное проведение работ с со­блюдением настоящих Правил,

Руководитель работ должен осуществлять постоян­ный надзор за членами бригады и отстранять от рабо­ты членов бригады, которые нарушают эти Правила или находящихся в состоянии болезни, алкогольного или наркотического опьянения.

Руководитель работ должен иметь группу по элек­тробезопасности IV при выполнении работ в электро­установках напряжением выше 1000 В и группу III -в электроустановках до 1000 В.

2. Хто з працівників повинен визначати необхідність і можливість встановлення заземлення в електроустановках до 1000 В під час виконання роботи на приєднаннях РУ, щитів, збірок? (п.п.4.6.7., 4.6.8. ПБЕЕС).

7. В электроустановках до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин,выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность установления заземления на присоединения этих РУ, щитов, сборок в подключенного к ним оборудования определяет работ­ник, выдающий наряд (распоряжение).

8. В электроустановках напряжением до 1000 В все операции по установке и снятию заземлений разре-

шается выполнять одному работнику с труппой III из оперативных или оперативно-ремонтных работников.

Установка переносных заземлений в этом случае производится с земли при условии применения специ­альной изолирующей штанги, которой можно не толь­ко устанавливать, но и закреплять эти заземления.

3. У яких випадках здійснюється позачергова перевірка знань з питань технології робіт, правил пожежної безпеки та охорони праці електротехнічних та електротехнологічних працівників? (п.5.2.18. ПТЕЕС).

5.2.1 8. Внеочередную проверку знании работника осуществляют независимо от срока проведения предыдущей проверки знаний в случае:

- введения в действие новой редакции или переработанных правил; -перевода работника на другую работу или назначения на другую долж­ность, требующую дополнительных знаний;

• если перерыв в работе на данной должности составляет свыше шести месяцев;

• неудовлетворительной оценки знаний работника - в сроки, определенные комиссией по проверке знаний, но не раньше чем через две недели;

• требований органов Госэнергонадзора и Государственного комитета Украины по промышленной безопасности, охраны труда и горного надзора(далее - Госгорпромнадзор).

4. Які надписи повинні бути нанесені на панелях і шафах пристроїв РЗАіТ? (п.6.6.18. ПТЕЕС).

6.6.18. На лицевой и обратной стороне панелей и шкафов устройств РЗАиТ, сигнализации, а также панелей и пультов управления должны быть надписи, ука­зывающие на их назначение в соответствии с диспетчерским наименованием, а на установленных в них аппаратах — надписи или маркировка согласно схемам.

На панели с аппаратами, относящимися к разным присоединениям или разным устройствам РЗАиТ одного присоединения, которые мог\т проверяться отдельно, должны быть нанесены или установлены четкие разграничительные линии. При таких проверках необходимо принимать меры по предотвращению ошибочного доступа к аппаратуре, оставшейся в работе.

5. Як конструктивно повинні бути виконані переносні електричні світильники? (п.6.7.38. ПБЕЕС).

6.7.38. Переносные ручные электрические светиль­ники (далее по тексту - светильники) должны иметь рефлектор, защитную сетку, крючок для подвешива­ния и шланговый провод с вилкой. Сетка должна быть закреплена на рукоятке винтами или хомутами. Пат­рон должен быть встроенный в корпус светильника так, чтобы токоведущие части патрона и цоколя лам­пы были недоступны для прикосновения^

Білет №9

1. За що несе відповідальність працівник, котрий призначається наглядачем та яку кваліфікаційну групу з електробезпеки він повинен мати? (п.3.2.8. ПБЕЕС).

3.2.8. Наблюдающий назначается для надзора за бригадами строительных рабочих, разнорабочих, таке­лажников и других не электротехнических работни­ков при выполнении ими работы в электроустановках по нарядам или распоряжениям.

Наблюдающий за электротехническими работниками, в том числе командированными, назначается в случае проведения работ в электроустановках в особо опасных условиях, определяемых лицом, ответственным за элек­трохозяйство предприятия.

Наблюдающий контролирует наличие установлен­ных на месте работы заземлений, ограждений, плака­тов, запирающих устройств и отвечает за безопасность членов бригады от поражения электрическим током.

Наблюдающим запрещается совмещать надзор с вы­полнением какой-либо работы и оставлять бригаду без надзора во время работы.

Наблюдающими назначаются электротехнические работники с группой III.

2. Хто з працівників повинен встановлювати переносні заземлення і вмикати заземлюючи ножі під час виконання роботи на ПЛ та яки кваліфікаційні групи з

електробезпеки вони повинні мати? (п.4.7.13. ПБЕЕС).

4.7.13. На ВЛ устанавливать переносные заземле­ния и включать заземляющие ножи должны два one-

ративных работника (оперативно-ремонтные), один из которых - руководитель работ с группой IV на ВЛ напряжением выше 1000 Вис группой III - на ВЛ напряжением до 1000 В, а второй работник - член бригады, имеющий группу III. Снимать переносные заземления допускается двум работникам, имеющим группу III.

При установке и снятии заземлений один из двух работников, выполняющих эти операции, должен ос­таваться на земле и вести наблюдение за другим.

Отключать заземляющие ножи разрешается одному лицу с группой III из состава оперативных или опе­ративно-ремонтных работников.

3. Яка технічна документація повинна бути у кожного споживача? (п.5.3.1. ПТЕЕС).

5.3.1. У каждого потребителя должна быть следующая техническая доку­ментация:

• генеральный план участка, на который нанесены здания, сооружения и подземные электротехнические коммуникации;

• технические условия на присоединение к электрическим сетям справка об их выполнении, выданная собственником электрических сетей;

• утвержденная проектная документация (чертежи, объясни тельные записки и т.п.) со всеми изменениями;

• акты приемки скрытых работ;

• акты испытаний и наладки электроустановок;

• акты приемки электроустановок в эксплуатацию; исполнительные схемы первичных и вторичных электрических соединений;

• акты разграничения электрических сетей по балансовой принадлежности и эксплуатационной ответственности между потребителем и электропередающей организацией;

• технические паспорта основного электрооборудования, зданий и соору­жений объектов, сертификаты на электрооборудование и материалы, которые подлежат сертификации;

• инструкции по эксплуатации электроустановок, должностные инструк­ции, а также инструкции по охране труда и пожарной безопасности на каждом рабочем месте.

4. Що потрібно періодично здійснювати для визначення технічного стану заземлюючого пристрою? (п.6.7.3. ПТЕЕС).

6.7.3. Для определения технического состояния заземляющего устройства периодически осуществляется:

• внешний осмотр видимой части заземляющего устройства;

• осмотр с проверкой цепи между заземлителсм и заземляющими элемен- тами (отсутствие обрывов и неудовлетворительных контактов в заземляющем проводнике, надежность соединений естественных заземлителсй);

• измерение сопротивления заземляющего устройства;

• выборочное вскрытие грунта для осмотра элементов заземляющего устройства, находящегося в земле;

• измерение удельного сопротивления грунта для опор линий электропередачи напряжением свыше 1000 В;

• измерение напряжения прикосновения в электроустановках, заземляю­щее устройство которых выполнено в соответствии с нормами на напряжениеприкосновения;

• проверка пробивных предохранителей в электроустановках до 1000 В с изолированной нейтралью;

• измерение полного сопротивления петли «фаза-нуль» или тока однофазного замыкания на корпус или на нулевой проводник в электроустановках до 1000 В с глухозаземленной нейтралью.

При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных.

Испытания и измерения заземляющих устройств проводятся в соответствии с табл. 25 приложения 1.

5 . Яки існують додаткові электрозахисні засоби для роботи в електроустановках до 1000 В включно? (табл.4.2. НПАОП 1.1.10.1-1.07-01).

Білет №10

1. Який існує порядок визначення, затвердження та перегляду списку відповідальних працівників за безпеку робіт, що виконуються в електроустановках, а також переліку робіт, що виконуються за нарядами, розпорядженнями і в порядку поточної експлуатації? Яке, при цьому, допускається суміщення обов'язків відповідальних працівників? (п.п.3.2.9., 3.2.10., табл.3.2. ПБЕЕС).

3.2.9. Списки работников, имеющих право выдачи нарядов, распоряжений, руководителей работ, допус­кающих, перечисленных в пункте 3.2.1 настоящих Правил, перечень работ, выполняемых по нарядам, распоряжениям и в порядке текущей эксплуатации, определяются лицом, ответственным за электрохозяй­ство, и утверждаются руководством предприятия.

Указанные списки и перечни подлежат ежегодному пересмотру и переутверждению.

3.2.10. Допускается совмещение обязанностей от­ветственных лиц в соответствии с таблицей 3.2. При совмещении обязанностей соответствующее лицо дол­жно иметь группу по электробезопасности не ниже той, которая требуется для лиц, обязанности которых оно совмещает.

2. Як повинні зберігатися комплекти переносних заземлень та який існує порядок їх обліку? (гл.4.8. ПБЕЕС).

4.8. Хранение и учет заземлений

1. Комплекты переносных заземлений должны быть пронумерованы и храниться в отведенных для этого местах. Специальные места для развески или укладки переносных заземлений должны быть обозна­чены в соответствии с номерами, имеющимися на этих комплектах.

2. Установка переносных заземлений, включе­ние заземляющих ножей должно отражаться на опе­ ративной или мнемонической схеме, в оперативномжурнале и в наряде.

3. Все переносные заземления должны учиты­ваться но номерам с указанием мест их нахождения.

3. Який існує порядок відображень змін в електроустановках, зроблених під час їх експлуатації, у схемах та кресленнях? Терміни перегляду схем та місце їх знаходження. (п.п.5.3.3. – 5.3.5. ПТЕЕС).

5.3.3 Все изменения в электроустановках, выполненные в период эксплуата­ции, должны отражаться в схемах и чертежах за подписью лица, ответственного за электрохозяйство, с указанием даты внесения изменении. Сведения об измене­ниях в схемах должны доводиться до всех работников (с записью в оперативном журнале), для которых знание этих схем является обязательным.

5.3.4. Электрические (технологические) схемы должны пересматриваться на их соответствие фактическим эксплуатационным схемам не реже одного раза в три года с отметкой в них о проверке.

5.3.5. Комплект необходимых схем электроснабжения должен находиться на

рабочем месте у лица, ответственного за электрохозяйство.

Комплект оперативных схем электроустановок данного цеха, участка и электроустановок, электрически соединенных с другими цехами и участками, должен храниться у дежурного цеха, участка.

Основные электрические схемы электроустановки вывешиваются на видном месте в помещении данной электроустановки.

4. Які креслення повинен мати споживач, що має окремо встановлені блискавковідводи або такі, що використовуються для грозозахисту (димові труби, споруди тощо)? (п.6.8.3. ПТЕЕС).

6.8.3. Потребитель, который имеет отдельно установленные молниеотводы или используемые для грозозащиты (дымовые трубы, сооружения и т.п.), должен иметь обозначенные защитные зоны этих молниеотводов.

В случае реконструкции и строительства зону защиты необходимо уточ­нять.

5. Що повинно бути заземлено на відстані менше 5м у плані від проводів КМ і ПЛ, яки перебувають під напругою? Хто утримає та ремонтує ці заземлення? (п.п.3.6., 3.7. НПАОП 5.1.11-1.48-00).

3.6 Усі металеві споруди (мости, опори тощо), на яких закріплені елементи КМ, деталі кріплення ізоляторів КМ на залізобетонних опорах, залізобетонних та неметалевих штуч­них спорудах, а також металеві конструкції, що стоять відок­ремлено (світлофори, елементи мостів тощо) і розміщені на відстані менше 5 м у плані від проводів КМ, ПЛ, які перебу­вають під напругою, мають бути заземлені.

Заземленню також підлягають металеві споруди, що роз­ташовані в зоні впливу КМ та ПЛ, на яких може з'явитись небезпечна напруга.

3.7 Утримання та ремонт заземлень покладається:

опор КМ, ПЛ, сполученого з ними обладнання та вузла приєднання їх до рейки, а також заземлень мостів, коліе-проводів, естакад та інших споруд, на яких закріплена КМ, відсмоктувальних фідерів та дросель-трансформаторів (з перемичками), установлених спеціально для приєднання відсмоктувальних фідерів як на перегонах, так і на розділь­них пунктах - на дистанції електропостачання;

напільних пристроїв сигналізації, централізації та блоку­вання (далі - СЦБ) на роздільних пунктах та перегонах - на дистанції сигналізації та зв'язку;

Білет №11

1. Яким має бути порядок реєстрації нарядів та розпоряджень? (п.3.3.12. ПБЕЕС).

3.3.12 Форма журнала учета работ по нарядам и распоряжениям приведена в приложении 5.

В каждом электрохозяйстве предприятия работы по нарядам и распоряжениям должны учитываться в пред­назначенном для этого журнале учета работ по наря­дам и распоряжениям по рекомендованной в приложе­нии 5 форме.

В журнале в соответствующих графах регистриру­ется первичный допуск к работе по нарядам и полное ее окончание, допуск к работе соответственно с распо­ряжением и ее окончание (за исключением работ со­ответственно распоряжениям, выполняемым самими оперативными работниками или под их наблюдением, запись об этом делается только в оперативном журна­ле). Кроме того, первичные и ежедневные допуски к работам по нарядам оформляются записями в журна­ле; при этом указывается только номер наряда и ра­бочее место.

Ответственность за ведение и целостность журнала возлагается на лицо, ответственное за электрохозяй­ство. Журнал должен быть пронумерован, прошнуро­ван и скреплен печатью. Срок его хранения после по­следней записи - 6 месяцев.

2. Яки технічні заходи мають бути вжиті під час підготовки робочого місця до роботи, що вимагає зняття напруги? (п.4.1.1. ПБЕЕС).

4.1.1. Для подготовки рабочего места при работе, требующей снятия напряжения, должны быть выпол­нены в указанном порядке следующие технические ме­роприятия:

• произведены необходимые отключения и приня­ты меры, препятствующие ошибочному или самопро­ извольному включению коммутационной аппаратуры;

• вывешены запрещающие плакаты на приводах ручного и на ключах дистанционного управления ком­ мутационной аппаратурой;

• проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;

• установлено заземление (включены заземляющие ножи, установлены переносные заземления);

• ограждены, при необходимости, рабочие места или оставшиеся под напряжением токоведущие части и вывешены на ограждениях плакаты безопасности. В зависимости от местных условий, токоведущие части ограждаются до или после их заземления.

При оперативном обслуживании электроустановки двумя и более работниками в смену перечисленные в настоящем пункте мероприятия должны выполнять двое. При единоличном обслуживании их может выполнять одно лицо, кроме наложения переносных заземлений и j производства переключений, проводимых на двух и более присоединениях в электроустановках напряжением выше 1000 В, не имеющих действующих устройств бло­кировки разъединителей от неправильных действий.

3. Що повинно бути вказано у посадових інструкціях на кожне робоче місце та у яких випадках вони переглядаються? (п.п.5.3.9., 5.3.10. ПТЕЕС).

5.3.9. В должностных инструкциях на каждое рабочее место должны быть указаны:

- перечень инструкций по эксплуатации электроустановок, охране труда,пожарной безопасности и других НД, схем и устройств электрооборудования,знания которых являются обязательными для лица, занимающего соответствущую должность;

- права, обязанности и ответственность работника;

- производственные (служебные) взаимоотношения с вышестоящими должностными лицами, подчиненными и другими работниками.

5.3.10. В случае изменения состояния, условий эксплуатации или составе электроустановок в инструкции вносятся соответствующие изменения идополнения, с которыми знакомят (инструктируют) под расписку, с записью в журнале инструктажа работников, для которых обязательным является знание этих инструкций.

4. Чим повинно комплектуватися приміщення (шафи) конденсаторних батарей? (п.6.9.6. ПТЕЕС).

6.9.6. В помещениях (шкафах) конденсаторных батареи (не ивисимо от их расположения) должны находиться:

• однолинейная принципиальная схема конденсаторнои установки с указани­ем номинального тока плавких вставок предохранителей, занимающих отдель­ные конденсаторы, часть или всю конденсаторную установку, а также значение установки реле максимального тока в случае применения защитного реле;

• стационарные устройства пофазного измерения тока. Для конденсаторних установок мощностью до 400 кВАр допускается применение одного устройства,переключающегося по фазам;

• термометр или датчик измерения температуры окружающего воздуха;

• специальная штанга для контрольной разрядки конденсаторов;

• резервный запас предохранителей на соответствующие номинальные токи плавких вставок;

первичные средства пожаротушения (необходим.- количесшо пер­вичных средств пожаротушения и их виды определяются в соответствии с НАПБ А01.001-2004 и отраслевыми нормативными актам по пожарной бе­зопасности).

Устройства для измерения температуры необходимо располагать в самом горячем месте батареи посередине между конденсаторами. При лом должна быть обеспечена возможность наблюдения за их показаниями без отключения конденсаторной установки и снятия ограждения.

5. Які роботи належать до робіт, що виконуються без зняття напруги на струмовідних частинах та поблизу них? Вимоги до працівників, що виконують ці роботи. (п.2.3.3. ПБЕЕС).

2. К работам, выполняемым со снятием напряже­ния, относятся работы, которые производятся в электро­ установке (или части ее), в которой с токоведущих час­тей снято напряжение и доступ в электроустановки (или части ее), находящиеся под напряжением, невозможен.

3. К работам, выполняемым без снятия напря­жения на токоведущих частях и вблизи них, относят­ ся работы, проводимые непосредственно на этих час­тях.

В электроустановках напряжением выше 1000 В, а также на ВЛ напряжением до 1000 В к этим же рабо­там относятся работы, выполняемые на расстояниях от токоведущих частей меньше указанных в таблице 2.3.

При определении допустимых расстояний в электро­установках других напряжений, фактические напряже­ния следует относить к следующим большим значени­ям напряжений, указанных в приведенной таблице.

Работы без снятия напряжения на токоведущих ча­стях и вблизи них должны выполнять не менее двух работников, из которых руководитель работ должен иметь группу IV, остальные - группу III.

Білет №12

1. Яким має бути склад бригади, що працює за нарядом (розпорядженням)? (п.п.3.4.1., 3.4.2. ПБЕЕС).

1. Численность бригады и ее состав с учетом ква­лификации и групп по электробезопасности работников определяется лицом, выдающим наряд (распоряжение),исходя из сложности работы, условий ее выполнения, а также обеспечения возможности полноценного надзора забезопасным выполнением работ всеми членами бригады со стороны производителя работ (наблюдающего).

2. При работе по наряду бригада должна состо­ять не менее чем из двух работников, включая руко­водителя работ.

В состав бригады из расчета на каждого ее члена с группой III допускается включать одного работника с группой I, но общее число членов бригады с группой I допускается не более двух.

2. Що необхідно вимикати в разі виконання робіт на струмовідних частинах, яки потребують зняття напруги? (п.4.2.1. ПБЕЕС).

4.2.1. При работе на токоведущих частях, требую­щих снятия напряжения, должны быть отключены:

• токоведущие части, на которых будет проводить­ся работа;

• неогражденные токоведущие части, к которым возможно приближение людей или ремонтной оснаст­ ки и инструмента, механизмов и грузоподъемных ма­шин на расстояние менее указанного в таблице 2.3.

При работе на отключенной ВЛ, когда не исключе­на возможность приближения элементов этой ВЛ на расстояния менее указанных в третьей графе табли­цы 2.3, к токоведущим частям других ВЛ, находящих­ся под напряжением, последние должны быть отклю­чены. ВЛС, радио, подвешенные совместно с ремонти­руемой ВЛ, также должны быть отключены.

Если указанные в настоящем пункте токоведущие части не могут быть отключены, они должны быть ог­раждены.

3. Які форми роботи з працівниками включає навчання з питань технічної експлуатації електроустановок споживача? (п.5.2.6. ПТЕЕС).

5.2.6. Работодатель в соответствии с ГНД 34.12.102-2004 и ДНАОП 0.00-4.12-05 с учетом местных условий и состава энергегического оборудования должен утвердить положение об обучении по вопросам технической эксплуатации электроустановок, обучении охране труда и о проверке знаний по этим вопросам.

Обучение по технической эксплуатации электроустановок включает сле­дующие формы работы с работниками, обслуживающими электрические ус­тановки; проведение самого обучения по вопросам технической эксплуатации электроустановок, правил пожарной безопасности, проверку знаний по этим вопросам, а также инструктажи, стажировку, дублирование, проведение ава­рийных тренировок и допуск к работе.

4. У яких випадках електродвигун (обертова машина) повинен бути негайно відімкнений від мережі? (п.6.5.17. ПТЕЕС).

6.5.17. Электродвигатель (вращающаяся машина) должен быть немедленно отключен от сети в следующих случаях:

• несчастный случай (или угроза) с человеком;

• появление дыма, огня или запаха горелой изоляции из корпуса электро­двигателя или его nyскорегулирующей аппаратуры;

• вибрация свыше допустимых норм, которая угрожает выходом из строя электродвигателя или механизма;

• выход из строя приводного механизма;

• нагревание подшипников или контролируемых узлов свыше допустимой температуры, указанной в инструкции завода-изготовителя;

• возникновение коротких замыканий в электрической схеме;

• значительное снижение частоты вращения;

• быстрое увеличение температуры обмоток или стали статора.

В эксплуатационной инструкции могут быть указаны и другие случаи, при которых электродвигатели (вращающиеся машины) должны быть немедленно отключены, а также порядок устранения их аварийного состояния.

5. Що зобов’язаний зробити оперативний працівник в разі порушення режиму

роботи, пошкодження чи аварії електроустаткування? (п.2.2.12. ПБЕЕС).

2.2.12, При нарушении режима работы, повреждении или аварии с электрооборудованием оперативный работ­ник обязан немедленно принять меры по восстановлению нормального режима работы и сообщить о происшедшем непосредственно старшему по смене работнику или ли­цу, ответственному за электрохозяйство.

В случае неправильных действий оперативных работ­ников при ликвидации аварии, вышестоящий оператив­ного работник обязан принять на себя руководство и от­ветственность за дальнейший ход ликвидации аварии.

Білет №13

1. Що повинен зробити допускач під час допуску бригади на робоче місце? (п.3.5.6. ПБЕЕС).

3.5.6, Допуск проводится после проверки техничес­ки^ мероприятий по подготовке рабочего места. При этом допускающий должен:

• проверить соответствие состава бригады указан­ному в наряде или распоряжении и наличие у членов бригады удостоверений о проверке знаний;

• провести инструктаж: ознакомить бригаду с со­держанием наряда, распоряжения, указать границы рабочего места и подходы к нему; показать ближай­шее к рабочему месту оборудование и токоведущие части ремонтируемого и соседних присоединений, к которым запрещается приближаться независимо от того, находятся они под напряжением или нет;

• доказать бригаде, что напряжение отсутствует,показом установленных заземлений и проверкой отсут­ ствия напряжения, если заземления не видны с рабо­чего места, а в электроустановках 35 кВ и ниже (где позволяет конструктивное исполнение) – послідующим прикосновением рукой к токоведущим частям, после проверки отсутствия напряжения.

2. Якими технічними заходами забезпечується запобігання помилкового ввімкнення комутаційних апаратів в разі відсутності в схемі запобіжників, в електроустановках до1000 В? (п.4.2.6. ПБЕЕС).

4.2.6. В электроустановках до 1000 В со всех сто­рон токоведущих частей, на которых будет проводить­ся работа, напряжение должно быть снято отключени­ем коммутационных аппаратов с ручным приводом, а при наличии в схеме предохранителей - снятием пос­ледних. При отсутствии в схеме предохранителей пре дотвращение ошибочного включения коммутационных аппаратов должно быть обеспечено такими мерами, как запирание рукояток или дверец шкафа, закрытие кнопок, установка между контактами коммутационно­го аппарата изолирующих накладок и др. При снятии напряжения коммутационным аппаратом с дистанци­онным управлением необходимо отключить включаю­щую катушку.

Если позволяет конструктивное исполнение аппара­тов и характер работы, перечисленные выше меры мо­гут быть заменены расшиновкой или отсоединением концов кабеля, проводов от коммутационного аппара­та либо от оборудования, на котором должна произво­диться работа.

Расшиновку или отсоединение кабеля при подготов­ке рабочего места может выполнять ремонтный работ­ник, имеющий группу III, под наблюдением дежурно­го или оперативно-ремонтного работника. С ближай­ших к рабочему месту токоведущих частей, доступных прикосновению, должно быть снято напряжение либо они должны быть ограждены.

3. Хто з числа працівників споживача повинен здійснювати контроль технічного стану електроустановок? (п.5.5.2. ПТЕЕС).

5.5.2. Контроль технического состояния электроустановок должен произ­водиться оперативными и оперативно-ремонтными работниками потребителя. Объем контроля устанавливается в соответствии с требованиями НД, требо­ваниями инструкций заводов-изготовителей, ежегодными планами, которые утверждает лицо, ответственное за электрохозяйство.

4. Чим повинен бути забезпечений персонал, що обслуговує акумуляторну установку? (п.6.10.12. ПТЕЕС).

6.10.12. Персонал, обслуживающий аккумуляторную установку, должен быть обеспечен:

• технической документацией;

• принципиальными и монтажными электрическими схемами соединений;

• денсиметрами (ареометрами) и термометрами для измерения плотности и температуры 'электролита;

• переносным вольтметром постоянного тока с диапазоном измерения 0-3 В и вольтметром для измерения номинального напряжения батареи.

Кроме того, для безопасного выполнения работ аккумуляторная установка должна быть укомплектована в соответствии с ГНД 34.50.501-2003.

5. Який існує порядок заземлення електрозварювального устаткування? (п.6.7.60. ПБЕЕС).

6.7.60. Электросварочная установка на все время ра­боты должна быть заземлена медным проводом сечени­ем не менее 6 мм² или стальным прутом (полосой) се­чением не менее 12 мм². Заземление осуществляется через специальный болт, который должен быть на кор­пусе установки.

Помимо заземления основного электросварочного оборудования в сварочных установках надлежит непос­редственно заземлять тот зажим вторичной обмотки сварочного трансформатора, к которому присоединя­ется проводник, идущий к изделию (обратный провод).

Запрещается использование нулевого рабочего или фазного провода двухжильного питающего кабеля для заземления сварочного трансформатора.

Заземление электросварочных установок должно вы­полняться до их подключения к сети и сохраняться доотключения от сети.

Білет №14

1. Яким має бути порядок тимчасового залишення робочого місця одним або декількома членами бригади? (п.3.6.2. ПБЕЕС).

3.6.2. С разрешения руководителя работ возможна кратковременная отлучка одного или нескольких чле­нов бригады.

Члены бригады с группой III могут выходить из РУ или возвращаться на рабочее место самостоятельно. Члены бригады с группой II и I - только в сопровож­дении члена бригады с группой III или лица, имею­щего право единоличного осмотра электроустановок. Количество членов бригады, оставшихся на рабочем месте, должно быть не менее двух, включая руково­дителя работ. Возвратившиеся члены бригады могут приступить к работе только с разрешения руководи­теля работ.

При кратковременных отлучках членов бригады, выводить их из наряда не требуется. До возвращения отлучившихся руководителю работ (наблюдающему) запрещается покидать рабочее место, если помещение, где находится электроустановка, нельзя закрыть на за­мок.

2. Де повинні бути встановлені плакати безпеки в електроустановках до 1000 В після зняття напруги? (п.4.3.1. ПБЕЕС).

4.3.1. На приводах разъединителей, отделителей и выключателей нагрузки, напряжением выше 1000 В, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматичес кие и другие выключатели, рубильники), при вклю чении которых может быть подано напряжение на рабочее место, должны быть вывешены плакаты "Не включать! Работают люди".

У разъединителей, управляемых оперативной штан­гой, плакаты вывешиваются на ограждениях, а у од­нополюсных разъединителей - на приводе каждого по люса. В КРУ плакаты вывешиваются на ключах дис­танционного управления.

На задвижках, закрывающих доступ воздуха в пнематические приводы коммутационной аппаратуры, вы­вешивается плакат "Не открывать! Работают люди".

На присоединениях напряжением до 1000 В, не име ющих автоматических и других выключателей или ру бильников, плакаты вывешиваются у снятых предохра нителей, при установке которых может быть подано напряжение на место работы.

3. З якою метою у споживача повинна діяти система ТОР та чим визначаються терміни технічного обслуговування і ремонту електроустановок? (п.п.5.5.5., 5.5.6. ПТЕЕС).

5.5.5. У потребителя должна действовать ТОР оборудования электрохозяй­ства, направленная на .обеспечение надежной и безопасной его работы.

Графики ремонтов, технического обслуживания и их объемы определяют­ся ежегодными планами, которые подписываются лицом, ответственным за электрохозяйство, и утверждаются руководителем. Указанные графики могут составляться на основании проведенной диагностики технического состояния электроустановок.

5.5.6. Срок технического обслуживания и ремонта определяется настоящими Правилами, действующими отраслевыми нормами, инструкциями заводов-изготовителей.

Увеличение или уменьшение периодичности и увеличение продолжительнос­ти ремонта по сравнению с нормативными сроками допускаются в зависимости от состояния электроустановок, соответствующего технического обоснования и ре­зультатов контроля основных эксплуатационных характеристик оборудования.

4. Який термін періодичних оглядів акумуляторних батарей? (п.6.10.26. ПТЕЕС).

6.10.26. Осмотр АБ осуществляет:

• оперативный персонал — один раз в сутки;

• мастер или начальник подстанции - два раза в месяц;

• на подстанциях без постоянного оперативного персонала - эксплуатаци­онный персонал одновременно с осмотром оборудования, а также спеціально выделенное лицо - по графику, утвержденному лицом, ответственным за элек­трохозяйство.

5. Які існують основні электрозахисні засоби для роботи в електроустановках понад 1000 В? (табл.4.1. НПАОП 1.1.10-1.07-01).

Білет №15

1. Яким має бути порядок дій працівників під час перерв у роботі протягом робочого дня (на обід, за умовами проведення робіт)? (п.3.7.1. ПБЕЕС).

8.7.1. При перерывах в работе на протяжении ра­бочего дня (на обед, по условиям производства работ) бригада всем составом выводится с рабочего места. Двери помещений РУ и ограждений электроустанов­ка закрываются на замок.

Наряд остается у руководителя работ (наблюдающего). Плакаты, ограждения, заземления остаются на месте.

Члены бригады не имеют права возвращаться на рабочее место в отсутствие руководителя работ (на­блюдающего).

Допуск бригады к работе после такого перерыва осуществляется руководителем работ без оформления в наряде.

2. Яким покажчиком напруги необхідно перевіряти її відсутність? (п.п.4.4.1., 4.4.8. ПБЕЕС).

4.4.1. Проверять отсутствие напряжения необходи­мо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена посредством предназначенных для этой цели специальных приборов или приближением к то-коведущим частям, расположенным поблизости и за­ведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в ди­электрических перчатках.

Если указатель напряжения был уронен или под­вергался механическим ударам, то применять его без повторной проверки запрещается.

4.4,2. В ОРУ напряжением до 220 кВ проверять отсутствие напряжения указателем допускается толь­ко в сухую погоду.

Во время тумана, дождя, снегопада отсутствие на­пряжения допускается проверять тщательным про­слеживанием схемы в натуре. В этом случае отсут­ствие напряжения на отходящей линии подтверждает­ся оперативными работниками.

Если при проверке схемы будут замечены призна­ки наличия напряжения (корона на ошиновке и на другом оборудовании или искрение при коммутации разъединителей), схему следует проверить повторно, о своих замечаниях о состоянии оборудования сообщить оперативным работникам.

4.4.3. Проверка отсутствия напряжения у отклю­ченного оборудования проводится допускающим после вывешивания предупреждающих плакатов.

Проверка отсутствия напряжения должна произво­диться между всеми фазами и между каждой фазой и землей и каждой фазой и нулевым проводом, а у вык­лючателя и разъединителя - на всех шести вводах, зажимах.

Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется на токо-ведущих частях с обеих сторон разрыва.

Постоянные ограждения снимаются или открывают­ся непосредственно перед проверкой отсутствия напря­жения.

4.4.4. Проверять отсутствие напряжения выверкой схемы в натуре разрешается в ОРУ, КРУ и КТП на­ ружной установки, а также на ВЛ при тумане, дож­де, снегопаде в случае отсутствия специальных указа­ телей напряжения.

При выверке схемы в натуре отсутствие напряже­ния на вводах ВЛ и КЛ подтверждается дежурным, в оперативном управлении которого находятся линии.

На ВЛ выверка схемы в натуре заключается в про­верке направления и внешних признаков линий, а так­же обозначений на опорах, которые должны соответ­ствовать диспетчерским наименованиям линий.

4.4.5. Проверять отсутствие напряжения в электро­установках подстанций и в РУ разрешается одному лицу из состава оперативных или оперативно-ремонтных работников с группой IV в электроустановках вы­ше 1000 Вис группой III - в установках до 1000 В. На ВЛ проверку отсутствия напряжения должны выполнять два лица: на ВЛ напряжением выше 1000 В с группами IV и III, на ВЛ напряжением до 1000 В -с группой III.

6. На деревянных и железобетонных опорах на­пряжением от 6 до 20 кВ, а также при работе с теле­ скопической вышки при проверке отсутствия напряже­ния указателем, основанным на принципе протекания емкостного тока, должна быть обеспечена его необхо­димая чувствительность. Для этого указатель следует заземлять проводом сечением не менее 4 мм², если дру­гого не требуется заводской инструкцией.

7. На ВЛ при подвеске проводов на разных уров­нях проверять отсутствие напряжения указателем и ус­ танавливать заземление следует пофазно снизу вверх, на­чиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

8. В электроустановках напряжением до 1000 Вс заземленной нейтралью при применении двухполюс­ ного указателя проверять отсутствие напряжения нуж­но как между фазами, так и между каждой фазой и зануленным корпусом оборудования или нулевым про­водом. Допускается применять предварительно прове­ ренный вольтметр. Пользоваться "контрольными" лам­пами запрещается.

4.4.9 Устройства, сигнализирующие об отключен­ном состоянии аппаратов, блокирующие устройства, постоянно включенные вольтметры и т.п. являются только вспомогательными средствами, на основании показаний или действия которых не допускается де­лать заключение об отсутствии напряжения.

4.4.10. Показания сигнализирующих устройств о на­личии напряжения являются безусловным признаком недопустимости приближения к данному оборудованию.

3. Що повинна забезпечувати система управління електрогосподарством споживача? (п.5.6.1.1. ПТЕЕС).

• 5.6.1.1. Система управления электрохозяйством потребителя яатяется состав­ной частью системы управления потребителем в целом и должна обеспечивать развитие системы электроснабжения потребителя для удовлетворения его нужд в электроэнергии;

• повышение надежности и безопасности;

• безаварийную работу;

• оперативно-диспетчерское управление электрохозяйством, согласованное в завнсимости от электрической схемы питания (в случае наличия собственных источников электрической энергии и/или распределительных сетей) с электропередающей организацией (энергоснабжающей организацией и/или региональной электроэнергетической системой);

- контроль за техническим состоянием и эксплуатацией собственных электроустановок и источников электрической энергии;

- контроль за соблюдением установленных электропередающей организацией режимов потребления электрической энергии и мощности.

4. Чим повинні бути забезпечені оперативні працівники, що обслуговують мережі електричного освітлення? (п.6.11.11. ПТЕЕС).

6.11.11. Оперативные работники, обслуживающие сети электрического осве­щения, должны иметь схемы этой сети, запас калиброванных плавких вставок, светильников и ламп всех напряжений сети освещения.

Оперативные работники потребителя или объекта, даже при наличии ава­рийного освещения, должны быть обеспечены переносными электрическими фонарями с автономным питанием.

5. Що повинен зробити керівник робіт за потреби наближення за умовами виконання робіт до неогороджених частин КМ і ПЛ, що перебувають під напругою, на відстань менше 2м? (п.4.2. НПАОП 5.1.111-1.48-00).

4.2 За потреби наближення за умовами виконання робіт (ремонт колії, фарбування та огляд штучних споруд та рухо­мого складу, перевірка габариту наближення будівель, огляд дахів будинків тощо) до неогороджених частин КМ і ПЛ, що перебувають під напругою, на відстань менше 2 м, з КМ, ПЛ і підключеного до них обладнання має бути знята напруга і поставлене заземлення на весь термін виконання робіт.

Для цього керівник робіт зобов'язаний дати письмову заявку на адресу керівника дистанції електропостачання та старшого енергодиспетчера про необхідність забезпечення виконання робіт біля обладнання КМ або ПЛ, вказавши точ­не місце, початок, тривалість та зміст робіт, а також по­відомити про це керівника відповідного ЕЧК або ЕЧС. Для планових робіт таку заявку подають не менше ніж за добу.

Начальник ЕЧК (ЕЧС) повинен визначити межі відключення напруги у відповідності до схем живлення і секціонування, а також виконаних планів КМ і ПЛ з урахуванням переліку місць підвищеної небезпеки.

Білет №16

1. Хто з працівників повинен здійснювати переведення бригади на інше робоче місце в електроустановках понад 1000 В? (п.3.8.1. ПБЕЕС).

3.8.1. В электроустановках выше 1000 В, эксплуа­тируемых местными оперативными работниками, не ревод бригады на другое рабочее место осуществляет­ся допускающим.

Этот перевод может осуществить работник, выдав ший наряд, или руководитель работ, если об этом име­ется запись в строке наряда "Отдельные указания".

Перевод на другое рабочее место оформляется запи­сало в таблипе 4 наряда.

2. Хто з робітників повинен перевіряти відсутність напруги на відключеному устаткуванні та яки кваліфікаційні групи з електробезпеки вони повинні мати? (п.п.4.4.3., 4.4.5. ПБЕЕС).

4.4.3. Проверка отсутствия напряжения у отклю­ченного оборудования проводится допускающим после вывешивания предупреждающих плакатов.

Проверка отсутствия напряжения должна произво­диться между всеми фазами и между каждой фазой и землей и каждой фазой и нулевым проводом, а у вык­лючателя и разъединителя - на всех шести вводах, зажимах.

Если на месте работ имеется разрыв электрической цепи, то отсутствие напряжения проверяется на токо-ведущих частях с обеих сторон разрыва.

Постоянные ограждения снимаются или открывают­ся непосредственно перед проверкой отсутствия напря­жения.

4.4.5. Проверять отсутствие напряжения в электро­установках подстанций и в РУ разрешается одному лицу из состава оперативных или оперативно-ремонтных работников с группой IV в электроустановках вы­ше 1000 Вис группой III - в установках до 1000 В. На ВЛ проверку отсутствия напряжения должны выполнять два лица: на ВЛ напряжением выше 1000 В с группами IV и III, на ВЛ напряжением до 1000 В -с группой III.

3. Яким чином повинно бути організоване диспетчерське керування електрогосподарством споживача? (п.5.6.2.1. ПТЕЕС).

5.6.2.1. Диспетчерское управление у потребителя должно быть организовано по иерархической струил ре. которая предусматривает распределение функций оперативного контроля и управление по уровням, а также подчиненность ра­ботников низших уровней диспетчерского управления высшим.

Для потребителя высшим уровнем диспетчерского управления являются лислетчерские службы электропередающих организаций или их структурных разделений.

4. Які існують вимоги до засобів вимірювальної техніки (ЗВТ) електричних величин? (п.6.12.3. ПТЕЕС).

6.12.3. Электроустановки должны быть обеспечены СИТ, занесены в Госу­дарственный реестр средств измерительной техники (далее – Государственный реестр). Разрешается применение СИТ, не занесенных в Государственный реестр, но прошедших государственную метрологическую аттестацию в установлен­ном порядке. Запрещается использование СИТ с просроченной поверкой или калибровкой.

5. Які роботи належать до робіт, що виконуються без зняття напруги віддалік від струмовідних частин, що перебувають під напругою? (п.2.3.4. ПБЕЕС).

2.3.4. Работой без снятия напряжения вдали от то-коведущих частей, находящихся под напряжением, счи­тается работа, при которой исключено случайное при­ближение работающих людей и используемых ими ре­монтной оснастки и инструмента к токоведущим час­тям на расстояние меньше указанного в таблице 2.3 и не требуется принятия технических или организацион­ных мер для предотвращения такого приближения.

Білет №17

1. Яка має бути послідовність надання робочому місту належного стану після повного закінчення робіт? (п.3.9.1. ПБЕЕС).

3.9.1. После полного окончания работ рабочее место приводится в порядок.

Последовательно выполняется: - вывод бригады с рабочего места; снятие временных ограждений и плакатов;

• снятие заземлений;

• установка на место постоянных ограждений и пла­катов, снятие ограждений и плакатов, вывешенных до начала работ;

закрытие на замки дверей, помещений.

2. Яка має бути послідовність приєднання та знімання переносних заземлень? (п.4.5.2. ПБЕЕС).

4,5 1 Устанавливать заземления на токоведущие части необходимо непосредственно после проверки от­сутствия напряжения,

4.5.2. Переносные заземления сначала нужно при­соединить к заземляющему устройству, а затем, пос­ле проверки отсутствия напряжения, установить на токоведущие части.

Снимать переносное заземление необходимо в обрат­ной последовательности: сначала снять его с токове-дущих частей, а затем от заземляющего устройства.

3. Установка и снятие переносных заземленийдолжны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изо­лирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосред­ственно руками в диэлектрических перчатках.

4. Запрещается пользоваться для заземленияпроводниками, не предназначенными для этой цели, а также присоединять заземления посредством скрутки.

3. Які основні завдання виконує оперативно-диспетчерське керування під час ліквідації аварій та інших технологічних порушень? (п.5.6.2.15. ПТЕЕС).

5.6.2.15. Основными задачами оперативно-диспетчерского управления при ликвидации аварий и других технологических нарушений являются:

• предупреждение развития нарушений, защита от поражения работников электрическим током, предотвращение повреждения оборудования, которое не затронула авария;

• срочное восстановление электроснабжения электроприемников и нормаль­ных показателей качества электроэнергии;

• создание наиболее надежной послеаварийной схемы электроснабжения потребителя в целом и отдельных его частей;

• обследование состояния оборудования, которое выключалось, и, по воз­можности, включение его в работу.

4. Які види перевірок електрообладнання передбачені системою технічного обслуговування і ремонту (ТОР)? (п.6.13.2. ПТЕЕС).

6.13.2. Система технического обслуживания и ремонта (ТОР) включает следующие виды проверок электрооборудования:

К- при капитальном ремонте;

Т — при текущем ремонте;

М - межремонтные (профилактические) испытания и измерения, не связан­ные с выводом электрооборудования в ремонт.

Для отдельных видов электрооборудования, которые не вошли в эти Нормы, конкретные сроки испытаний и измерений параметров электрооборудования и аппаратов электроустановок определяются лицом, ответственным за электро­хозяйство, на основании этих Норм, ведомственной или местной системы ТОР в соответствии с инструкциями заводов-изготовителей и с учетом местных условий и состояния электроустановок.

5. Які працівники мають право одноосібного огляду електроустановок? (п.2.2.13. ПБЕЕС).

2.2.13 Оперативные работники обязаны проводить обходы и осмотры оборудования и производственных помещений на закрепленном за ними участке.

Осмотр электроустановок может выполняться еди­нолично:

• административно-техническим работником с груп­пой V в электроустановках выше 1000 Вис группой IV - в электроустановках до 1000 В;

• оперативным работником, обслуживающим дан­ную электроустановку.

Осмотр электроустановок неэлектротехническими работниками и экскурсии при наличии разрешения руководства предприятия могут проводиться под над­зором работника с группой IV, имеющего право еди­ноличного осмотра.

Осмотр должен выполняться в соответствии с требо­ваниями настоящих Правил.

Список административно-технических работников, которым разрешается единоличный осмотр, устанавли-

вается лицом, ответственным за электрохозяйство, и утверждается руководителем предприятия.

Білет №18

1. Яким має бути порядок оформлення робіт, що виконуються за розпорядженням? (п.3.10.4. ПБЕЕС).

3.10.4. Распоряжение записывается в журнал уче­та работ по нарядам и распоряжениям лицом, его отдающим, или оперативным работником, где указы­вается:

• кем отдано распоряжение;

• содержание и место работы;

• меры безопасности;

• время выполнения работы;

• фамилии, инициалы, группы по электробезопас­ности руководителя работ (наблюдающего) и всех чле­ нов бригады. Изменение состава бригады, работающейпо распоряжению, в процессе работы запрещается.

2. Хто з працівників повинен визначати необхідність і можливість встановлення заземлення в електроустановках до 1000 В під час виконання роботи на приєднаннях РУ, щитів, збірок? (п.п.4.6.7., 4.6.8. ПБЕЕС).

7. В электроустановках до 1000 В при работахна сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин,выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность установления заземления на присоединения этих РУ, щитов, сборок в подключенного к ним оборудования определяет работ­ник, выдающий наряд (распоряжение).

8. В электроустановках напряжением до 1000 В все операции по установке и снятию заземлений разре-

шается выполнять одному работнику с труппой III из оперативных или оперативно-ремонтных работников.

Установка переносных заземлений в этом случае производится с земли при условии применения специ­альной изолирующей штанги, которой можно не толь­ко устанавливать, но и закреплять эти заземления.

3. Який існує порядок увімкнення під напругу електрообладнання, вимкнутого на вимогу неелектротехнічного персоналу? (п.5.6.2.21. ПТЕЕС).

5.6.2.21. Оборудование электроустановок, принятых в эксплуатацию, должно находиться в одном из следующих оперативных состояний: в работе, резерве, ремонте или консервации.

Выведение линий электропередачи, электрооборудования, устройств РЗАиТ, ПА, СДТУ, систем и приборов коммерческого учета энергии из работы и резерва для ремонта и испытаний даже по утвержденному плану должно быть оформ­лено письменной заявкой, которая подается в соответствующую диспетчерскую службу на основании утвержденного перечня на их оперативное управление и оперативное ведение.

Порядок оформления заявок на отключение электрооборудования должен быть утвержден лицом, ответственным за электрохозяйство.

Порядок оформления заявок на отключение электрооборудования потреби­теля, находящегося в оперативном управлении и (или) ведении электропереда­ющей организации, должен согласовываться с этой организацией.

Несмотря на разрешенную заявку, выведение оборудования из работы и ре­зерва или для испытания может быть выполнено лишь с разрешения оперативно­го персонала электропередающей организации (ее структурного подразделения), выданного непосредственно перед выводом из работы и резерва оборудования или перед проведением испытаний.

Технологическое электрооборудование, отключенное по устной заявке неэлектротехнического персонала для выполнения любых работ, включается только по требованию лица, подавшего заявку на отключение, или работника, который его замещает.

Перед включением под напряжение электроустановки и вводом временно отключенного оборудования по требованию неэлектротехнического персонала оперативный работник электротехнического персонала должен осмотреть оборудование, убедиться в его готовности ко включению под напряжение, пре­дупредить работающих на нем работников о предусмотренном включении и убедиться в отсутствии посторонних лиц на оборудовании, которое включается под напряжение.

4. Якими приладами повинні бути забезпечені усі електрозварювальні установки для виконання роботи в приміщеннях з підвищеною небезпекою? (п.7.1.12. ПТЕЕС).

7.1.12. Все электросварочные установки с источниками переменного и I постоянного тока, предназначенные для сваривания в особо опасных условиях (внутри металлических емкостей, в колодцах, тоннелях, на понтонах, в котлах, отсеках судов и т.п.) или для работы в помещениях с повышенной опасностью, должны быть оснащены устройствами автоматического (защитного) отключения напряжения холостого хода в случае разрыва сварочной цепи или его ограни­чения до значения, безопасного в данных условиях".

Это устройство должно иметь техническую документацию, утвержденную в установленном порядке, а его параметры должны соответствовать государ­ственному стандарту ГОСТ 12.2.007.8-75.

Применение защитных устройств ограничения напряжения холостого хода не освобождает сварщика от безусловного соблюдения им действующих правил безопасности в сварочном производстве, применения электрододержателей заводского изготовления, спецодежды, спецобуви, электрозащитных средств.

5. Як повинно виконувати обслуговування освітлювальних пристроїв, розташованих на стелі машинних залів і цехів підприємств, з візків мостового крану? (п.6.8.8. ПБЕЕС).

6.8,8. Обслуживание осветительных устройств, рас­положенных на потолке машинных залов и цехов пред­приятий, с тележки мостового крана должны произво­дить не менее чем два лица, одно из которых с груп­пой III. При выполнении работ с использованием кра­на ремонтникам должен быть выдан наряд-допуск.

Білет №19

1. Які роботи виконуються в електроустановках підстанцій та на КЛ напругою понад 1000 В за нарядом? (п.3.11.1. ПБЕЕС).

3.11.1. По наряду выполняются работы в электро­установках электростанций, подстанций и на К Л на­пряжением выше 1000 В:

• со снятием напряжения;

• без снятия напряжения на токоведущих частях и близи них;

• без снятия напряжения вдали от токоведущих частей, которые находятся под напряжением, когда требуется установка временных ограждений;

- с применением в РУ механизмов и грузоподъем­ных машин.

2. Хто з працівників повинен встановлювати переносні заземлення і вмикати заземлюючи ножі під час виконання роботи на ПЛ та яки кваліфікаційні групи з електробезпеки вони повинні мати? (п.4.7.13. ПБЕЕС).

4.7.13. На ВЛ устанавливать переносные заземле­ния и включать заземляющие ножи должны два one-

ративных работника (оперативно-ремонтные), один из которых - руководитель работ с группой IV на ВЛ напряжением выше 1000 Вис группой III - на ВЛ напряжением до 1000 В, а второй работник - член бригады, имеющий группу III. Снимать переносные заземления допускается двум работникам, имеющим группу III.

При установке и снятии заземлений один из двух работников, выполняющих эти операции, должен ос­таваться на земле и вести наблюдение за другим.

Отключать заземляющие ножи разрешается одному лицу с группой III из состава оперативных или опе­ративно-ремонтных работников.

3. Для вирішання яких питань призначені автоматизовані системи керуванням електрогосподарством (АСКЕ)? (п.5.6.3.1. ПТЕЕС).

5.6.3.1. Автоматизированные системы управления электрохозяйством (да­лее —АСУЭ) потребителя предназначены для решения вопросов диспетчерского, технологического и организационного управления энергохозяйством. Структура и уровень развития АСУЭ зависят от структуры электрохозяйства, особенностей потребления электрической энергии и технологии производства.

4. У яких випадках електродний котел необхідно негайно вимкнути? (п.7.2.7.14. ПТЕЕС).

7.2.7.14. Электродный котел необходимо немедленно отключать в случаях:

• несчастного случая;

• исчезновения напряжения на устройствах дистанционного, автоматиче­ского управления и на контрольно-измерительных приборах;

• повышения давления в котле выше допустимого на 10 %;

• прекращения подачи или снижения объема расхода воды через водогрейный котел ниже минимально допустимого, а также в других случаях, предусмотрен­ных инструкцией но эксплуатации электродного котла.

В производственной инструкции могут быть указаны и другие случаи, при которых электрокотлы должны быть аварийно отключены, а также указан по­рядок устранения аварийного состояния и пуска электродных котлов.

5. Які існують додаткові электрозахисні засоби для роботи в електроустановках понад 1000 В? (табл.4.2. НПАОП 1.1.10-1.07-01).

Білет №20

1. Які роботи виконуються на ПЛ за нарядом? (п.3.12.1. ПБЕЕС).

3.12.1. По наряду выполняются работы на В Л: - со снятием напряжения (в том числе работы по

монтажу и замене проводов и тросов в пролетах пере­сечения, в зоне наведенного напряжения, на одной от­ключенной цепи многоцепной ВЛ 35 кВ и выше);

• без снятия напряжения на токоведущих частях ивблизи них;

• без снятия напряжения вдали от токоведущих частей, находящихся под напряжением;

• с подъемом выше 3 м от уровня земли;

• с разборкой конструктивных частей опоры;

• с откапыванием стоек опоры на глубину более 0,5 м;

• с применением грузоподъемных машин и механиз­мов в охранной зоне;

• по расчистке трассы ВЛ, когда требуется прини­мать меры по предотвращению падения на провода срубленных деревьев;

• по расчистке трассы ВЛ, когда обрубка веток и сучьев связана с небезопасным приближением людей к проводам или возможностью падения веток и сучь­ев на провода.

2. Як повинні зберігатися комплекти переносних заземлень та який існує порядок їх обліку? (гл.4.8. ПБЕЕС).

4.8. Хранение и учет заземлений

4.8.3.Комплекты переносных заземлений должны быть пронумерованы и храниться в отведенных для этого местах. Специальные места для развески или укладки переносных заземлений должны быть обозна­чены в соответствии с номерами, имеющимися на этих комплектах.

4. Установка переносных заземлений, включе­ние заземляющих ножей должно отражаться на опе­ ративной или мнемонической схеме, в оперативномжурнале и в наряде.

5. Все переносные заземления должны учиты­ваться но номерам с указанием мест их нахождения.

3. Хто несе відповідальність за нещасні випадки, що сталися на виробництві під час експлуатації електроустановок споживачів? (п.5.7.9. ПТЕЕС).

5.7.9. Ответственность за несчастные случаи, происшедшие на производстве, несут в соответствии с действующим законодательством как лица, непосред­ственно нарушившие требования правил безопасности и/или инструкции по охране труда, так и лица, ответственные за электрохозяйство потребителя и его структурных подразделений, а также другие работники из состава руководителей и специалистов, которые не обеспечили соблюдения необходимых стандартов безопасности труда и производственной санитарии и не приняли надлежащие меры по предотвращению несчастных случаев.

4. Що повинна до себе включати інструкція про порядок включення в роботу автономної електростанції? (п.7.3.6. ПТЕЕС).

7.3.6. Перед вводом в эксплуатацию автономной электростанции потребитель должен разработать и согласовать с электропередающей организацией инструк­цию о порядке включения в работу автономной электростанции и положение о взаимоотношениях с электропередающей организацией в части оперативно-диспетчерского управления.

Инструкция о порядке ввода в работу автономной электростанции обяза­тельно должна включать:

• список лиц потребителя, имеющих право на оперативные переговорыс оперативным персоналом электропередающей организации и оперативныепереключения;

• приказ о назначении лица, ответственного за техническое состояние и эксплуатацию автономной электростанции;

• номера телефонов диспетчерской связи электропередающей организации;

• согласованную электропередающей организацией электрическую схему присоединения автономной электростанции к сети электропередающей орга­низации.

5. Що повинен зробити начальник ЕЧК (ЕЧС) на підставі заявки керівника робіт про необхідність виконання робітна відстані менше 2м до неогороджених частин КМ і ПЛ, що перебувають під напругою? (п.4.3. НПАОП 5.1.11-1.48-00).

4.3. Начальник ЕЧК (ЕЧС) на підставі заявки керівника робіт розпорядженням призначає з числа працівників, що входять до складу ЕЧК (ЕЧС), відповідального за електробез­пеку в частині КМ та ПЛ (далі - відповідальний), прізвище якого заздалегідь повідомляється енергодиспетчеру та ке­рівникові робіт. Забезпечення місця робіт для інших служб і виконання організаційно-технічних заходів після закінчення робіт проводиться відповідно до Правил техніки безпеки при експлуатації контактної мережі електрифікованих залізниць і пристроїв електропостачання автоблокування.

Відповідальний ЕЧК (ЕЧС) здійснює нагляд за виконанням працівниками вимог електробезпеки (за винятком нагляду за електроустаткуванням колійних машин та механізмів). Його вимоги з питань електробезпеки є обов'язковими для ви­конання керівником робіт.

Список працівників, на яких можна покласти функції відпо­відального ЕЧК (ЕЧС), затверджується начальником дистанції електропостачання і оригінал його знаходиться у начальни­ка ЕЧК (ЕЧС), а копія у енергодиспетчера.

Роботи, пов'язані з обладнанням СЦБ, виконуються за участю електромеханіка СЦБ, вимоги якого обов'язкові для керівника робіт.

Білет №21

1. Які види робіт можуть виконуватися за розпорядженням? (п.3.14.1. ПБЕЕС).

3.14.1. По распоряжению могут выполняться:

• работы без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, продол­ жительностью не более одной смены;

• аварийно-восстановительные работы продолжи­тельностью до 1 часа;

• работы со снятием напряжения с электроустано­вок напряжением до 1000 В продолжительностью не более одной смены.

2. Які технічні заходи мають бути вжиті під час підготовки робочого місця до роботи, що вимагає зняття напруги? (п.4.1.1. ПБЕЕС).

4.4.1. Проверять отсутствие напряжения необходи­мо указателем напряжения заводского изготовления, исправность которого перед применением должна быть установлена посредством предназначенных для этой цели специальных приборов или приближением к то-коведущим частям, расположенным поблизости и за­ведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в ди­электрических перчатках.
