- •К большепролетным системам относят:
- •Большепролетные покрытия помещений
- •Формообразование усилий
- •А ) Фермы стропильные треугольные и трапециевидные пролетом 6, 9, 12, 18 м:
- •Количество шарниров отражается на величине распоров: чем больше шарниров, тем больше распор (д, е, ж).
- •В рамных конструкциях проявляется разгружающий характер консолей.
- •Перекрестные системы из металла
Перекрестные системы из металла

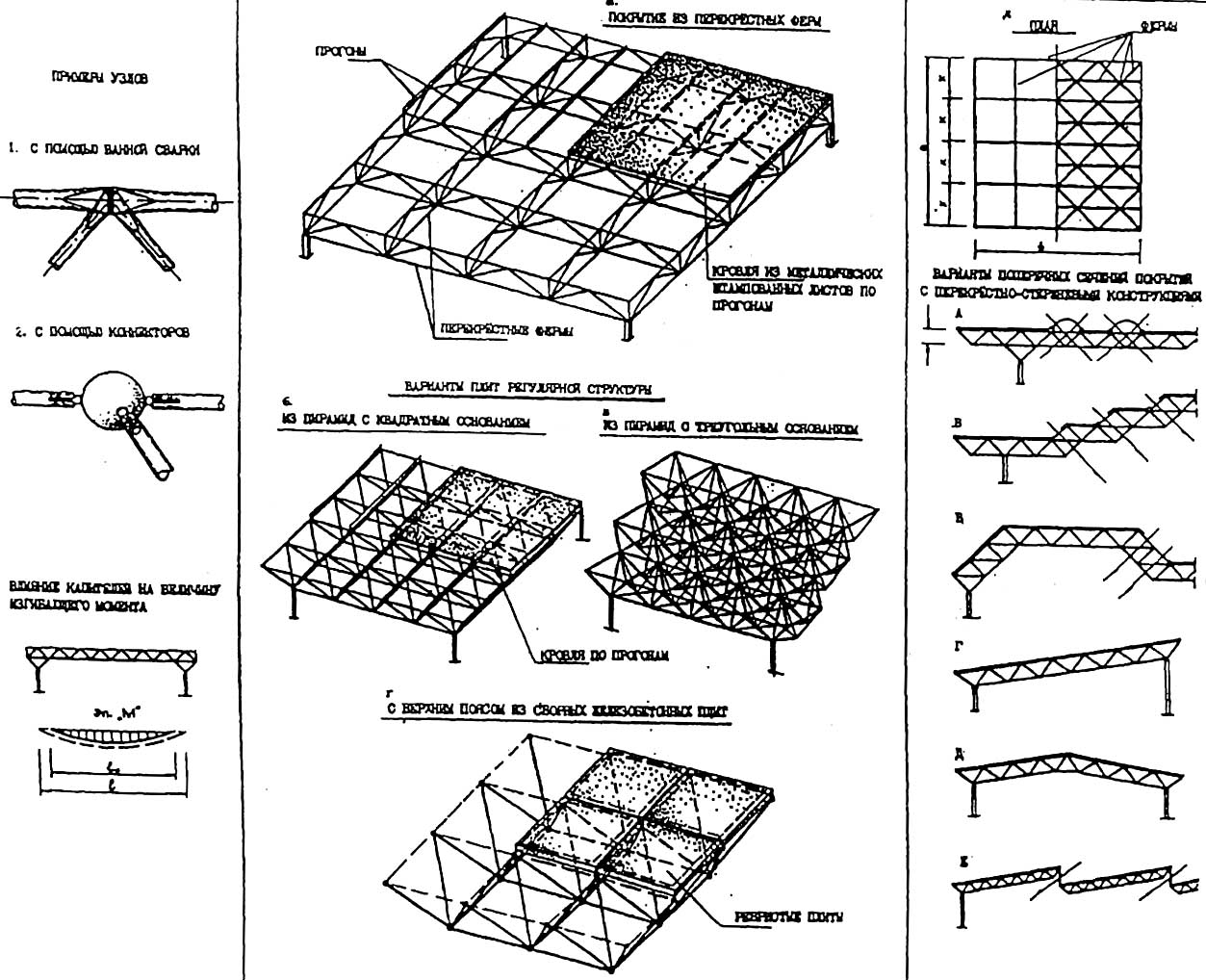

Перекрестные конструкции и покрытия из металла представляют собой системы:
взаимно пересекающихся ферм (а)
регулярные структуры из пирамидальных элементов:
с квадратным (б),
треугольным (в)
шестигранным основанием.
Фермы могут располагаться
вертикально или наклонно,
в двух или трех направлениях (д).
В местах пересечения - жесткое скрепление между собой, обеспечивающее статическую работу системы как пространственной плиты
Шаг решетки назначают в диапазоне 1,5 - 6 м.
Соединяют элементы перекрестных конструкций :
с помощью ванной сварки (1),
с помощью разного рода конвекторов (2).
Стержни испытывают, как правило, одноосные усилия сжатия - растяжения. Жесткость конструкции обеспечивается конструктивной решеткой
Большая жесткость у систем со сложной решеткой.
Сравнительно малый шаг решетки позволяет применять облегченный настил, который, в ряде случаев, включают в работу верхнего пояса перекрестной системы.
К преимуществам этих систем следует отнести возможность:
перекрывать ими любой формы план сооружения,
свободно располагать опоры,
создавать консольные свесы и отверстия для зенитных фонарей,
сравнительно малую строительную высоту, покрытия (1/20 - 1/35L),
плоскую кровлю.
Налаженное производство однотипных элементов позволяет создавать из них покрытия со сложным профилем поперечного сечения:
в виде шатров (В),
сводов (Б),
куполов,
односкатных (Г) и двускатных (Д) покрытий,
шедов (Е).
К недостаткам перекрестных систем относят
достаточно сложное изготовление их и монтаж, связанные с требованием высокой точности,
противоречия, возникающие между архитектором и инженерами -сантехниками: последние за подвесные потолки, а архитектор - против.
В некоторых системах отмечается, повышенный расход стали.
Рациональная область применения перекрестных конструкций
для зальных помещений торгово - бытового и спортивно - зрелищного назначения;
производственные здания.

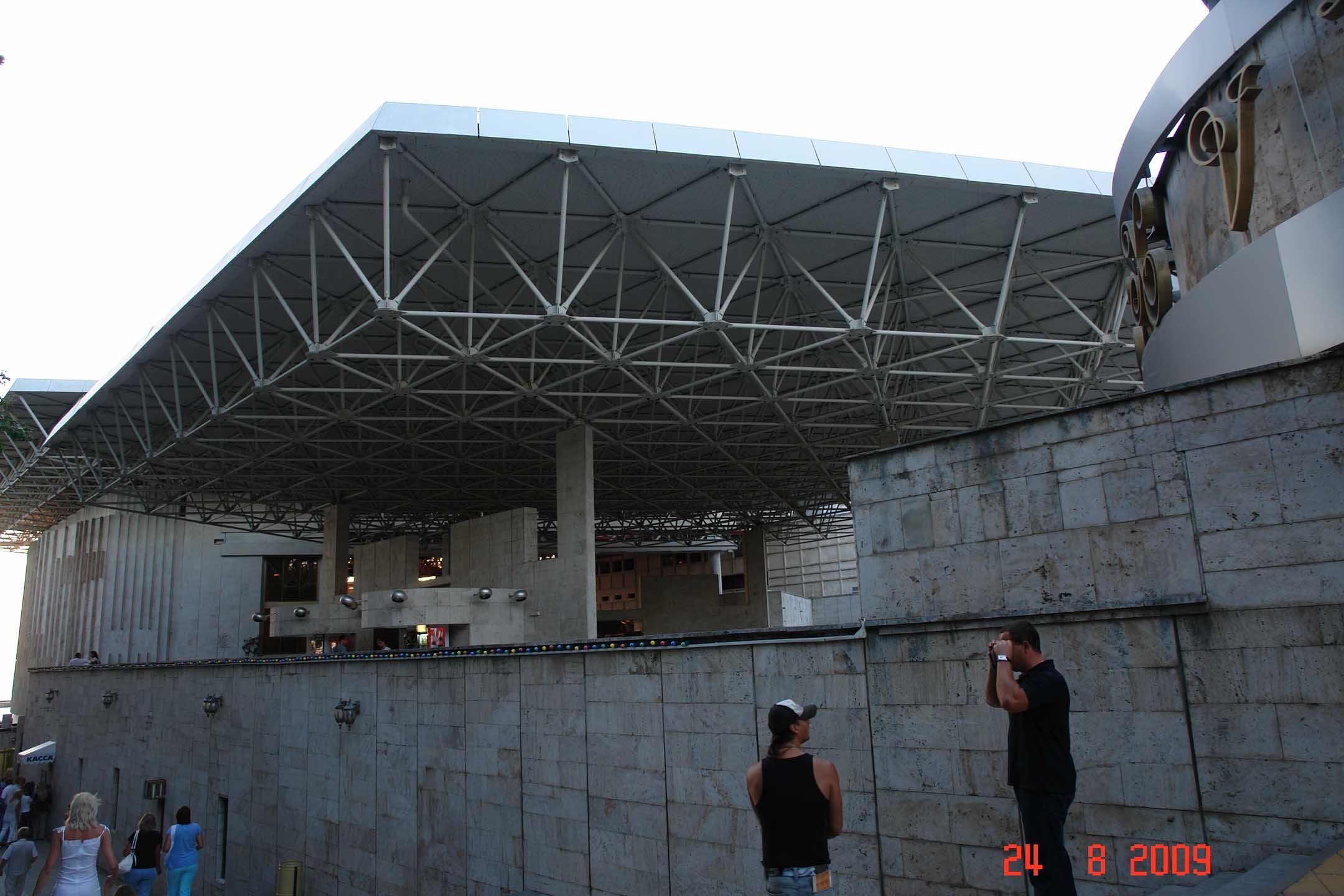

Летний театр в
Сочи
Перекрытия с применением жестких оболочек.
Формообразование оболочек.
Цилиндрисечкик длинные и короткие оболочки.
Купольные (парусные), каноидальные оболочки.
Параболоидные, гиперболоидные и гиперболоидно-параболические (гипары) оболочки.
Бочарные своды.
Складчатые покрытия.
Формообразование складок.
Треугольные, трапециевидные, сложные складки.
Покрытия в виде регулярной структурной плиты из армоцементных элементов (пластинчатые структуры).
Перекрестно-стержневые системы покрытия (стержневые структуры).
Особенности формообразования.
Структурные покрытия типа МАРХИ, ЦНИИСК, Молодечно, Берлин и т.д.
Висячие покрытия.
Вантовые и мембранные конструкции покрытия.
Осоновные конструктивные схемы.
Особенности работы. Несущие и стабилизирующие конструкции
Пневматические конструкции.
Воздухоопорные и пневмокаркасные системы.
Комбинированные пневматические сооружения.
Тентовые покрытия.
Трансформируемые покрытия.
Строительство зданий в особых условиях.
Проектирование зданий для строительства в условиях Крайнего Севера, жаркого климата, в сейсмических районах, на просадчных грунтах, на подрабатываемых территориях, на сложном рельефе.
Особенности объемно-планироввочных и конструктивных решений.
Специальные здания и сооружения.
Классификация.
Общие сведения о проектировании систем водоснабжения и водоотведения, тепло- и газоснабжения.
