1. Классификация большепролетных и пространственных покрытий.

2. Особенности работы плоских и пространственных конструкций покрытия.

3. Р оль российских ученых в этой области.

С давних времен, возведение подобных объектов относится к особому направлению проектирования и строительства.

Первой в истории человечества большепролетной конструкцией был бетонный купол римского Пантеона (125 г. н. э.) с диаметром основания 43 м.

Помимо Пантеона в Риме известен храм Святой Софии в Стамбуле Айя-София (537 год) с куполом диаметром 32 м в Константинополое Византийской империи.

Для перекрытия больших пролетов использовали также и деревянные конструкции. В качестве примера можно привести здание бывшего Манежа в Москве (1812 г.) с пролетом 30 м.

Скачек в развитии большепролетных покрытий произошел 2 19-начале 20 века с использованием в строительстве чугуна и стали.

К большепролетным системам относят:

• одни специалисты ‑ конструкции пролетом свыше 36 м.

• другие ‑ объекты с безопорным покрытием свыше 60 м (но это уже уникальные большепролетные сооружения. К ним относятся также и объекты, имеющие пролеты более 100 м).

Большепролетные системы имеют повышенный уровень ответственности и требуют дополнительных мер безопасности в ходе разработки проекта, строительства и эксплуатации

Для изготовления большепролетных конструкций используют :

• древесину,

• железобетон

• металл

• специальные ткани,

• стальные тросы

• углепластик.

Покрытия по балкам

Перекрестные системы

Перекрестные системы из металла

Плиты регулярной структуры металла

Покрытия по фермам

Большепролетные покрытия помещений

Складки

Цилиндрические

Шатры

Одинарной кривизны

Покрытия по рамам

Конические

Жесткие оболочки

Двойной кривизны

Покрытия по аркам

Висячие системы

Висячие оболочки

Своды

Жесткие ванты

Подвесные покрытия

Преднапряженные легкие покрытия

Однопоясные

Двупоясные

Вантовые сети

Мембраны

Тросовые фермы

_{ПЛОСКОСТНЫЕ ПОКРЫТИЯ ‑} несущие элементы /балки, фермы, рамы и т.п./ работают автономно преимущественно в своей вертикальной плоскости и передают на опоры лишь вертикальные опорные реакции,не участвуя в работе конструкций, к которым примыкают);

_{ПРОСТРАНСТВЕННЫЕ ПОКРЫТИЯ} ‑ все или большинство их элементов работают в двух направлениях и участвуют в работе сопрягаемых с ними конструкций.

_{ПОКРЫТИЯ ПО БАЛКАМ}

Рекомендуемые пролеты L, м	Строительная высота	Материал
12-18	1/8 -1/10 L	Дерево
12-18	1/10-1/12 L	Железобетон, сталь

Ограждающая часть:

• крупноразмерные настилы длиной 6, 12 и 18 м, шириной 1.5 и 3 м;

• покрытия по прогонам:

  • алюминиевые профилированные настилы

  • стальные профилированные настилы.

П литы покрытия ребристые железобетонные:

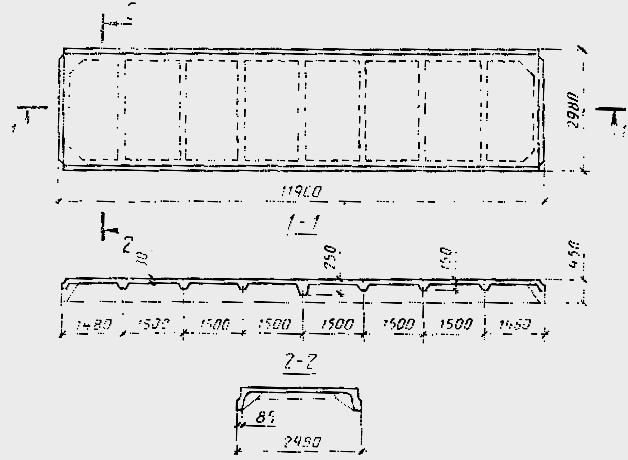

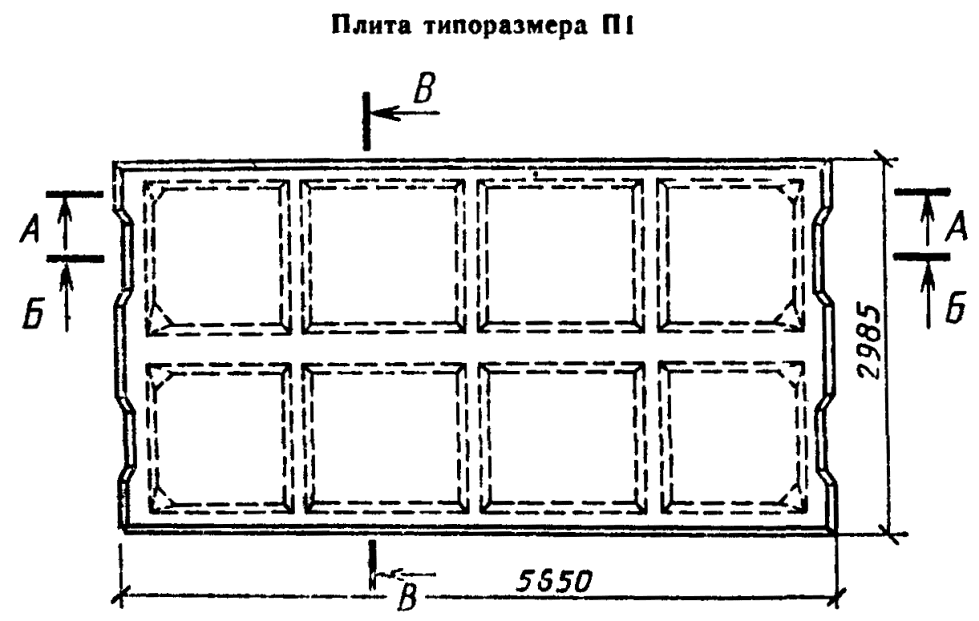

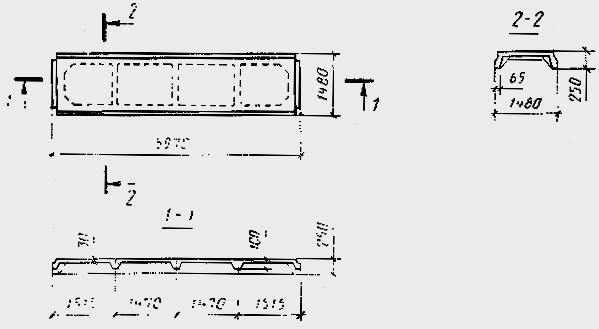

Схемы ребристых железобетонных плит покрытия пролетом 6, 12 и 18 м

В зависимости от требуемого профиля крыши используют балки:

• с параллельными поясами,

• односкатные,

• д

  ОДНОСКАТНЫЕ

  вускатные.

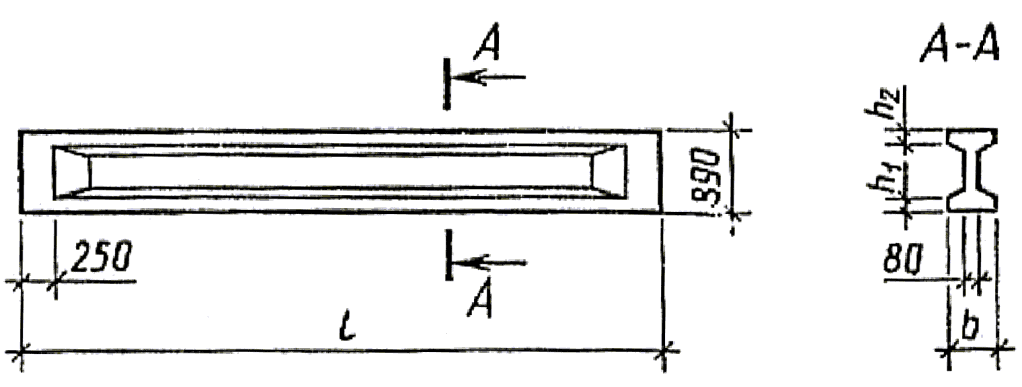

ОДНОСКАТНЫЕ (С НАКЛОННЫМИ ПОЯСАМИ)

Типоразмер	Размер балки, мм
балки	l	l1	l2	h	h1	h2	b
1БСО8	7800	3845	215	630	50	100	70
1БСО9	9350	4685	280	1000	70	160	80

РешРешетчатые (и с отверстиями) – пролетом 12-18 м:
