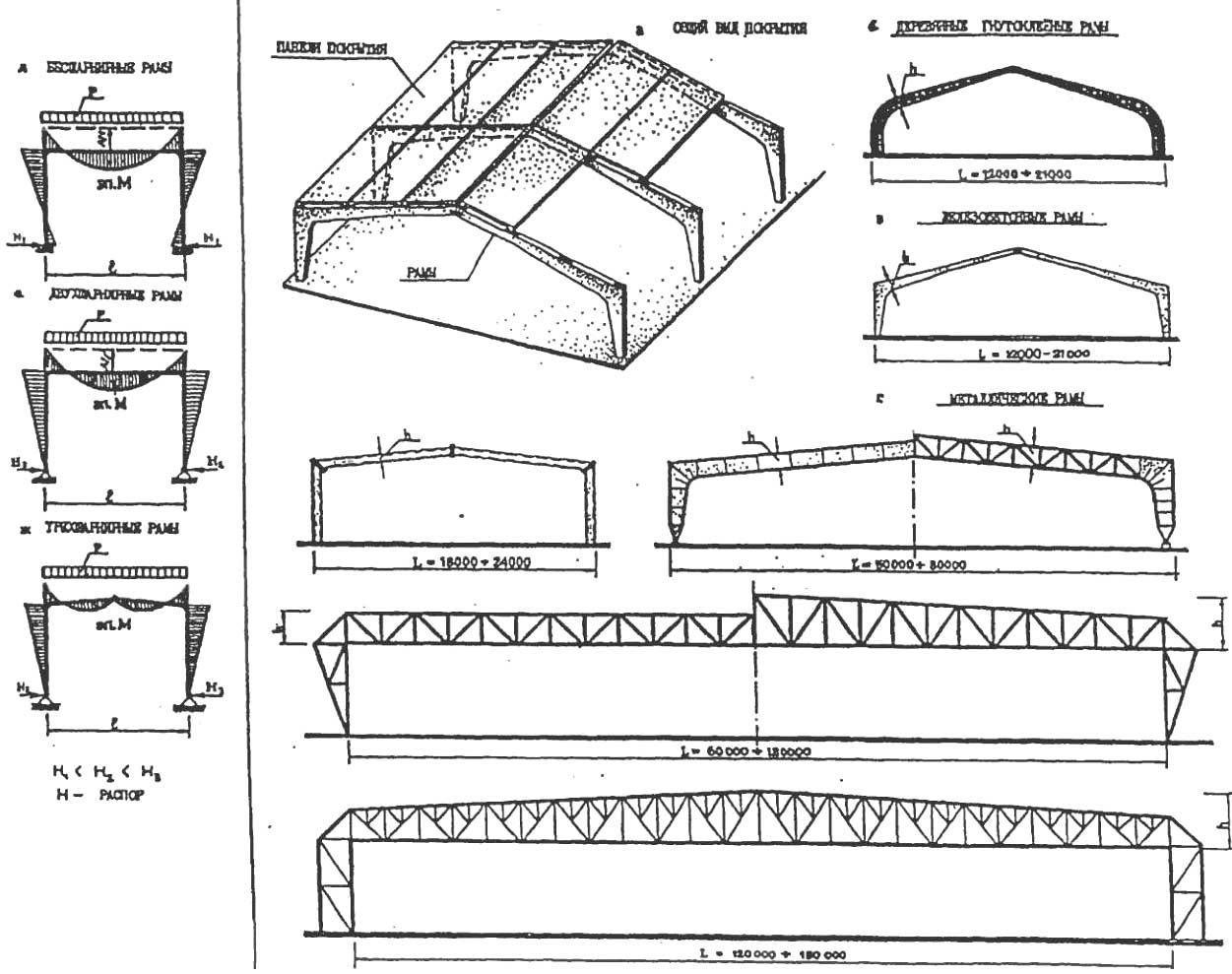

Количество шарниров отражается на величине распоров: чем больше шарниров, тем больше распор (д, е, ж).

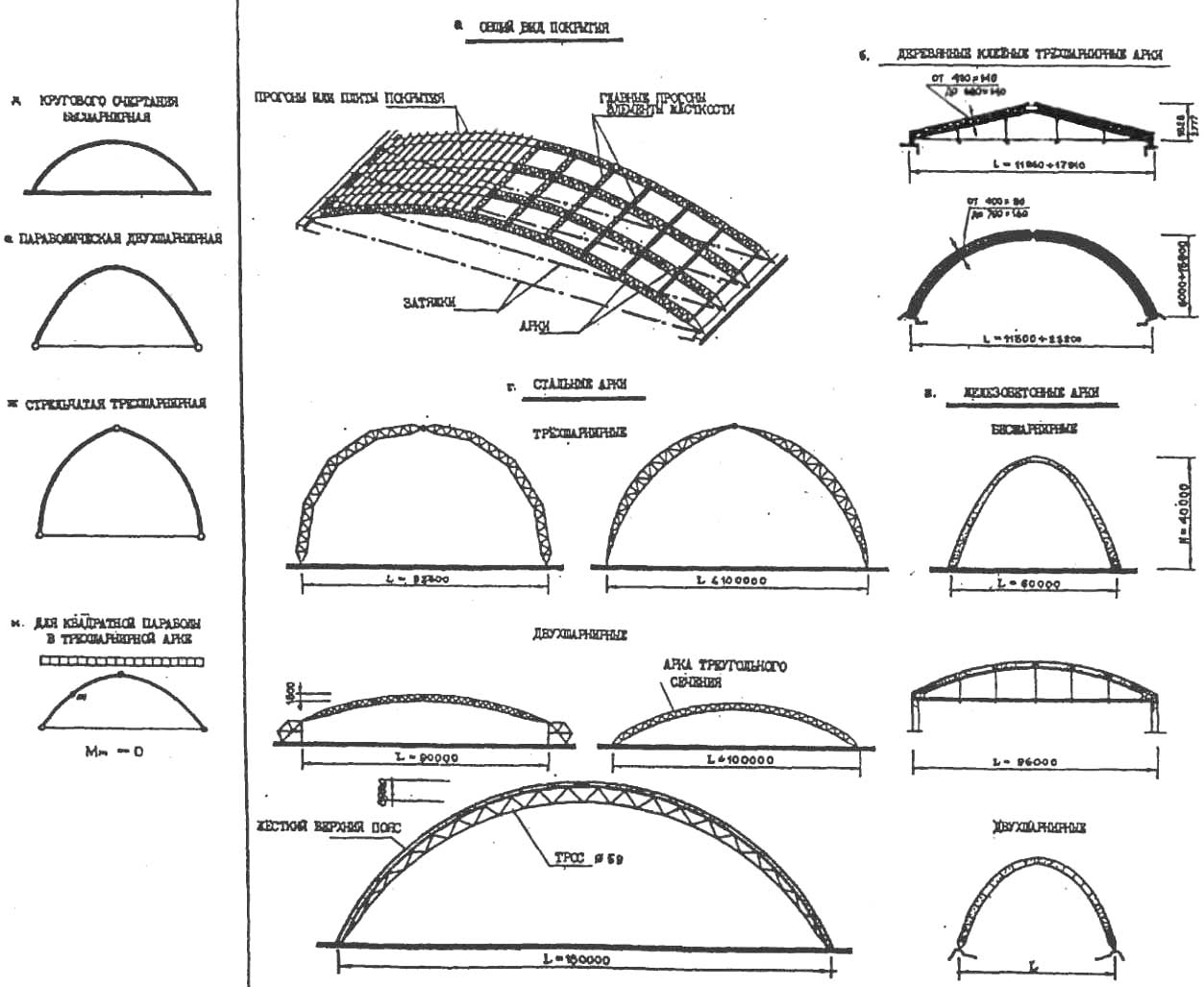

Рамы (арки) могут быть:

• безшарнирными;

• двухшарнирными

• трехшарнирными,

• с горизонтальным или ломаным очертанием ригеля,

• с вертикальными или наклонными стойками.

Наличие шарниров делает раму:

• менее чувствительной к осадке опор;

• проще при ее членение на сборные элементы.

В рамных конструкциях проявляется разгружающий характер консолей.

Уни фицированные железобетонные и деревянные (гнуто клеенные) рамы используются в настоящее время при строительстве сельскохозяйственных зданий. Это трех шарнирные сборные рамы с пролетом 12-21м.

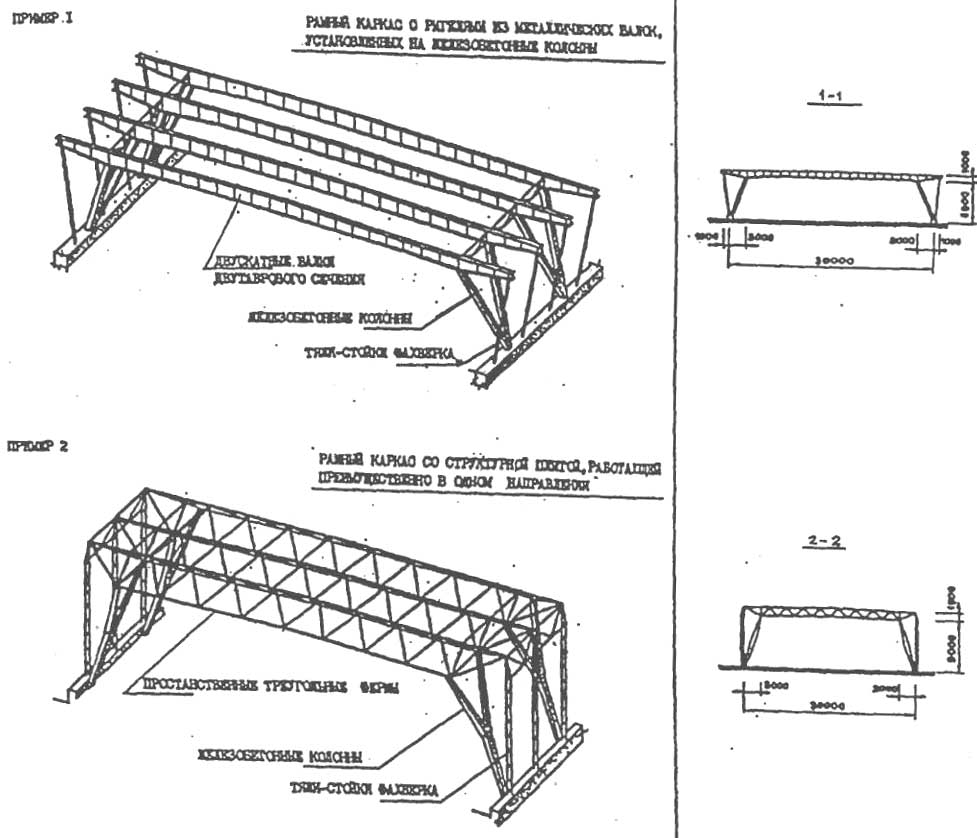

Металлические безшарнирные и 2-шарнирные рамы ‑ для пролетов 18-150 м.

Сечения металлических рам зависят от пролета:

• при пролетах 18-60м — сплошное коробчатое или двутавровое;

• при пролетах 60-150 м ‑ решетчатые раскосные конструкции, в т.ч. шпренгельные.

Рамы больших пролетов примененяют для покрытий ангаров.

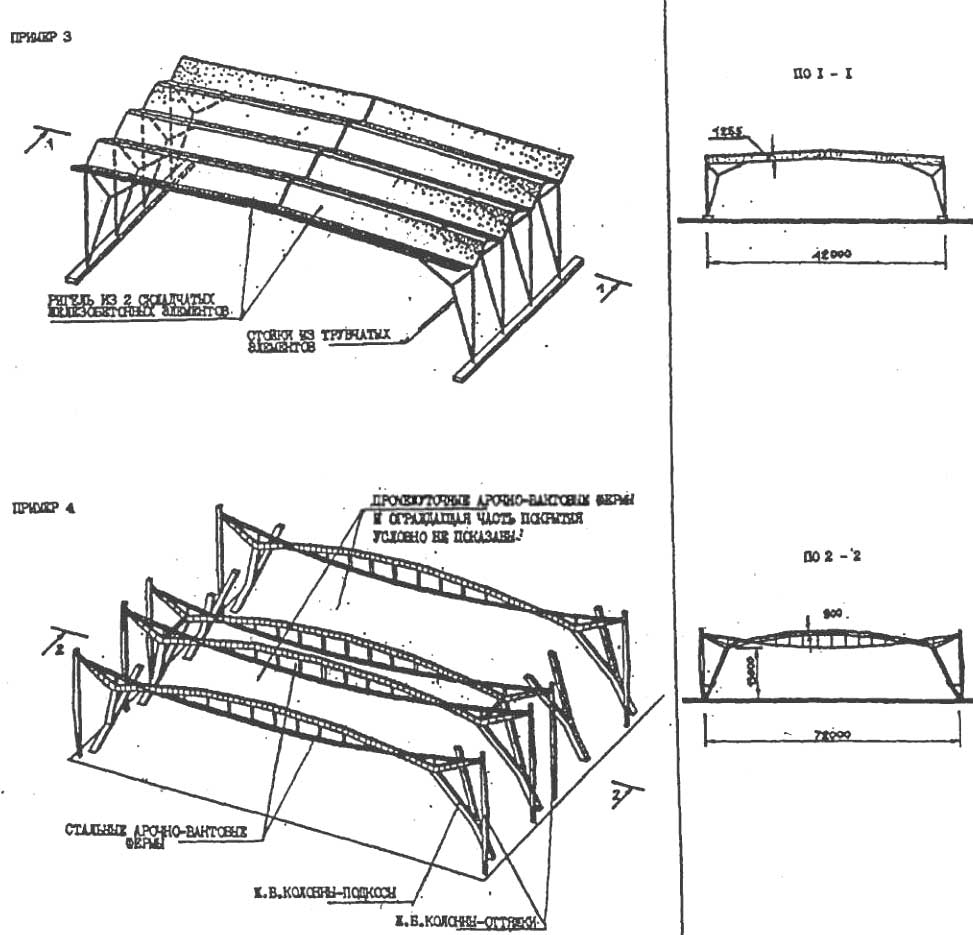

Рамные конструкции покрытий являются базовыми для разработки большого числа комбинированных

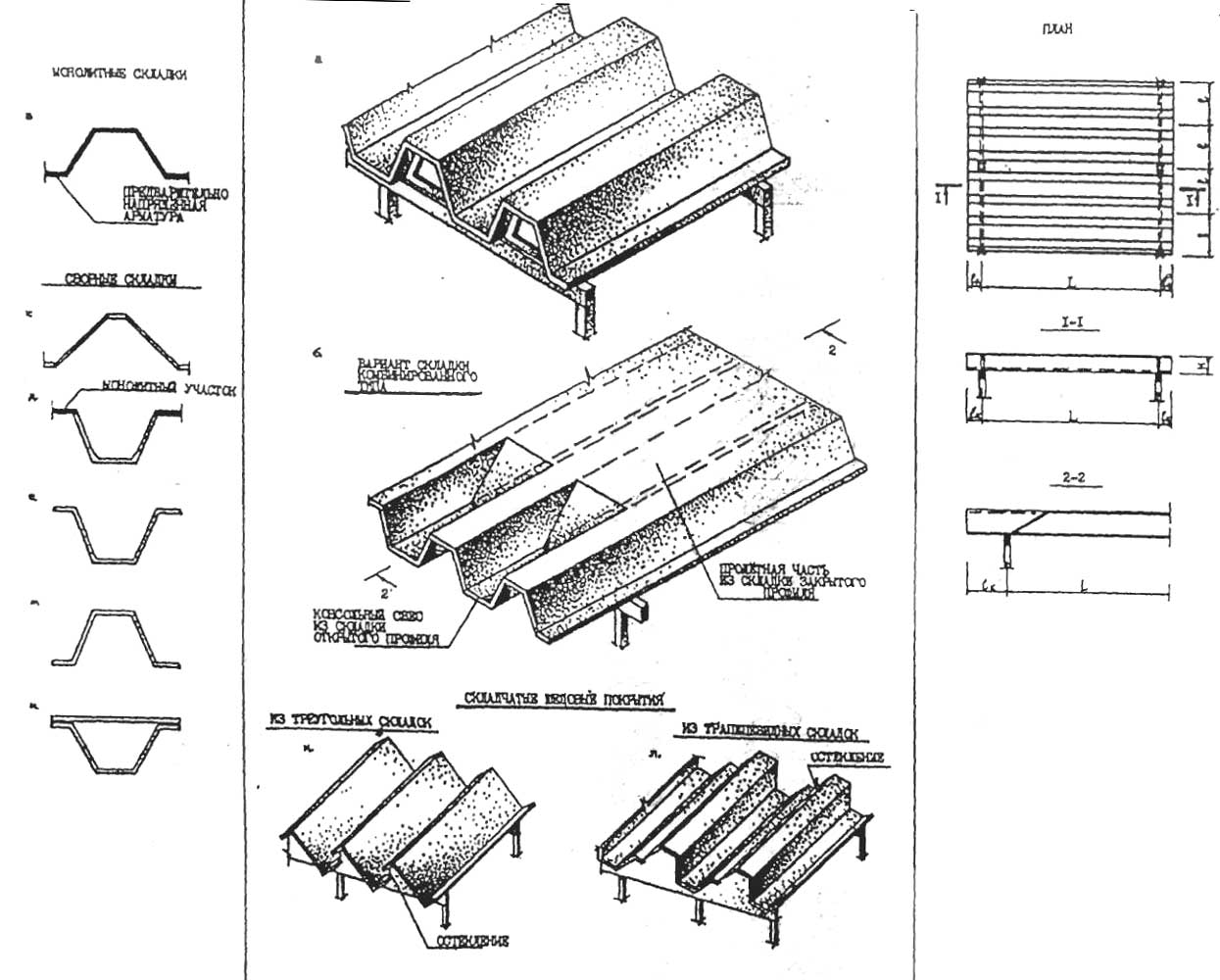

СКЛАДКИ

Треугольные складки

Рекомендуемые пролеты L, м	Строительная высота	Материал
12-36	1/10 -1/20 L	Железобетон, армоцемент

Трапециевидные складки

Рекомендуемые пролеты L, м	Строительная высота	Материал
≤36	1/10 -1/20 L	Железобетон

Жесткость складок обеспечивается:

• торцовыми диафрагмами;

• ребрами жесткости в пролете с шагом – 1.5 – 2.0 м.

Рекомендуется принимать угол наклона граней ≤35°, что бы избежать двойной опалубки

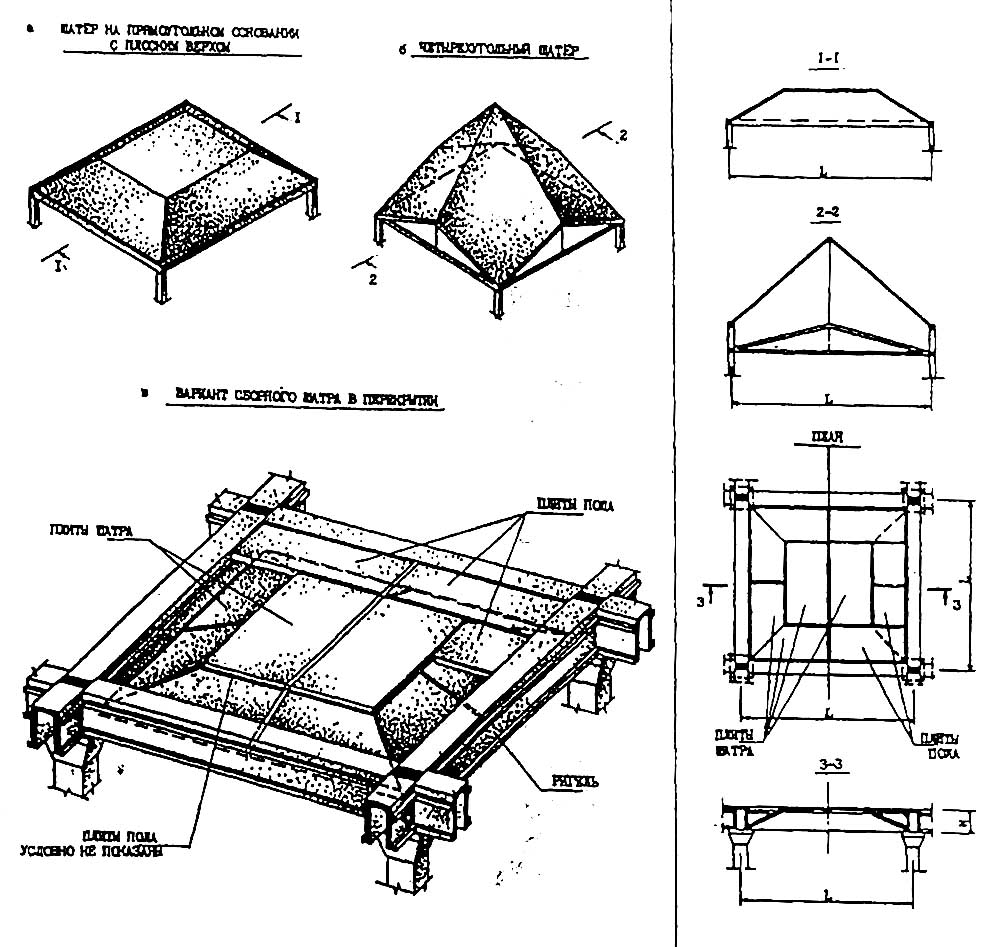

_ШАТРЫ

Шатровые оболочки - преимущественно форма усеченной пирамиды (а) при сетке колонны 12 х 12 м и при нагрузке ~ 5 т/м²

Опирание элементов по контуру, по двум сторонам или по углам.

Материал ‑ монолитный или сборный железобетон.

Достоинства:

• возможность устройства верхнего света, открытых проемов и их технологичность

• они не требуют устройства подвесного потолка,

• пустоты в самой конструкции перекрытия используются как воздуховоды для общеобменной вентиляции.

Область применения:

• в промышленном строительстве (многоэтажные гаражи, склады);

• в гражданском строительстве (торговые центры, выставочные залы музеев и т.п.).

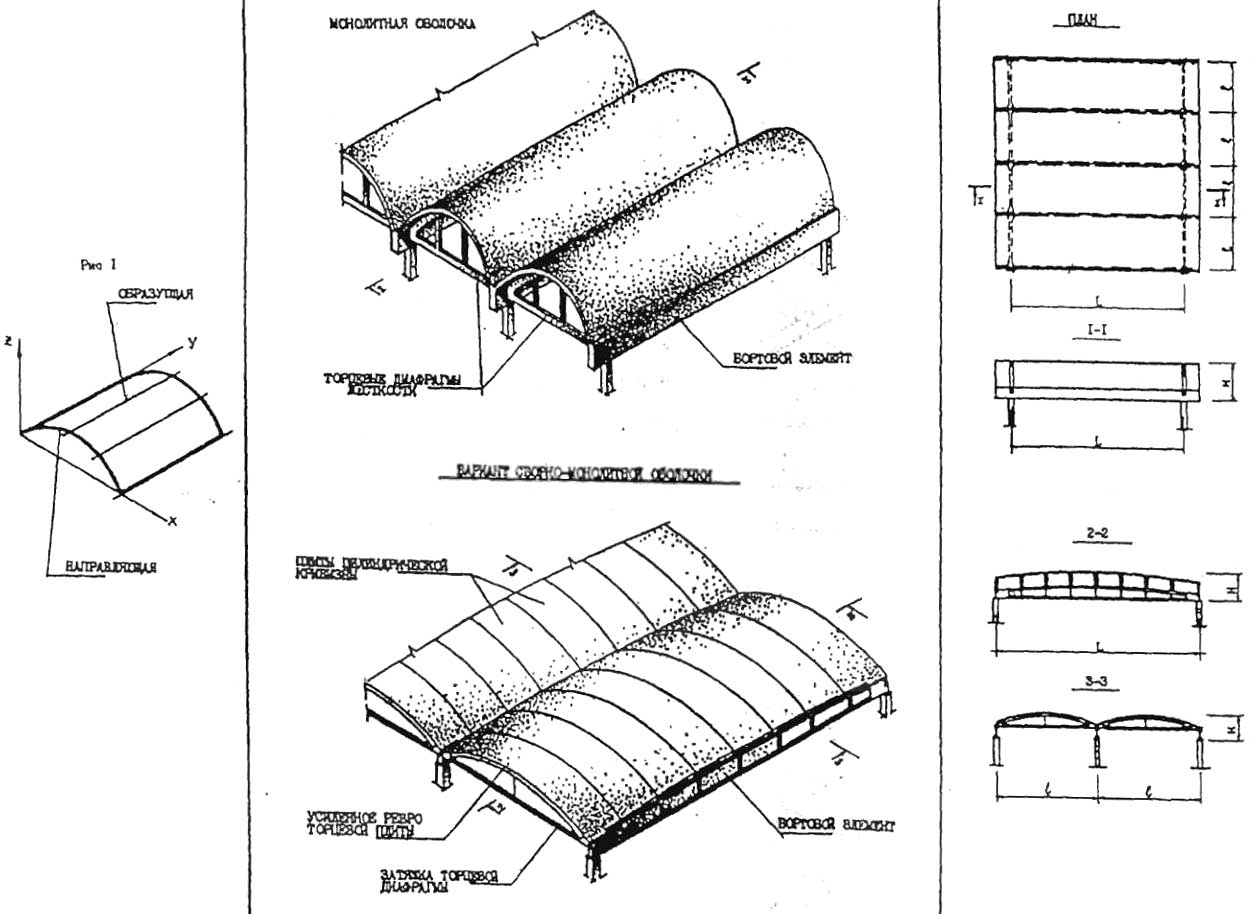

ДЛИННЫЕ ЦИЛИНДРИЧЕСКИЕ ОБОЛОЧКИ

Рекомендуемые пролеты L, м	Строительная высота	Материал
24-40	По проекту	Железобетон, армоцемент, сталь или алюминиевые сплавы

Длинные цилиндрические оболочки - многоволновые конструкции с отношением пролета к длине волны 1/L > 2 и со стрелой подъема не менее 1/8. Поверхность оболочек образуется перемещением прямой по направляющей:

• криволинейной,

• круговой,

• эллиптической,

• параболической

• коробовой.

Такие оболочки относят к оболочкам нулевой гауссовой кривизны (показатель кривизны K=1/(R1*R2=0).

В составе одной волны различают:

• собственно оболочку - тонкую плиту, гладкую или ребристую, изогнутую по цилиндрической поверхности,

• бортовые элементы (h=0.3÷0.5H), окаймляющие оболочку вдоль пролета

• поперечные диафрагмы (фермы или арки с затяжками).

Недостатки: их применяют в зданиях без разветвленных инженерных коммуникаций в пределах строительной высоты покрытия.

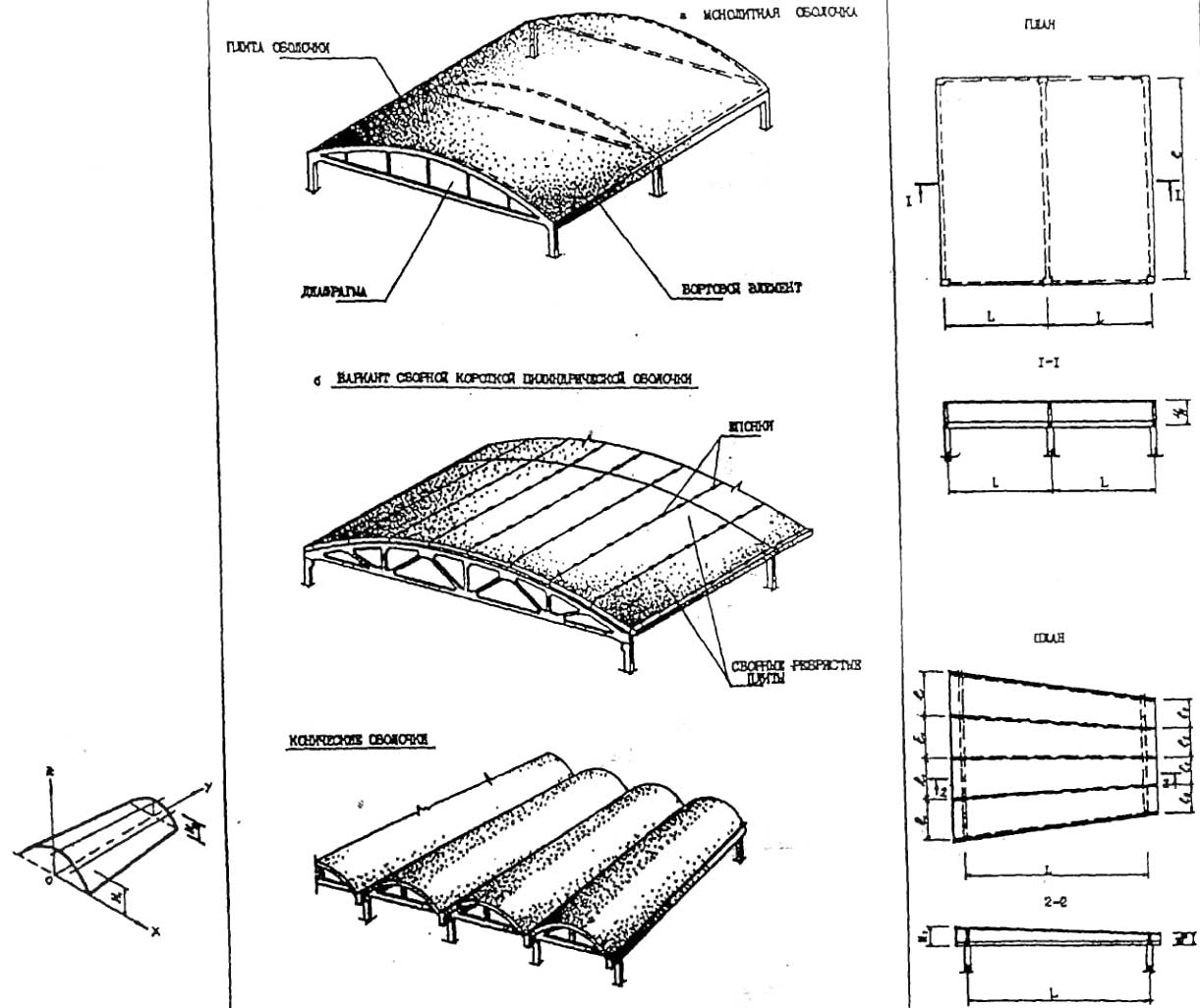

КОРОТКИЕ ЦИЛИНДРИЧЕСКИЕ И КОНИЧЕСКИЕ ОБОЛОЧКИ

Рекомендуемые пролеты L, м	Строительная высота	Материал
18-30	1/8-1/10 L	Железобетон

Короткие цилиндрические оболочки по своей форме близки к плоскостным конструкциям.

Отличаются они от последних тем, что путем сварки выпусков арматуры и замоноличивания плит настила с диафрагмами настил включается в работу на основной пролет.

В отличие от длинных цилиндриче­ских оболочек, короткие не выявляются в структуре фасадов, а интерьеры решают как без подвесного, так и с подвесным потолком.

При трапециевидной форме плана могут быть применены конические оболочки. Характер образования поверхности и работа отдельной волны аналогичны длинным цилиндрическим оболочкам.

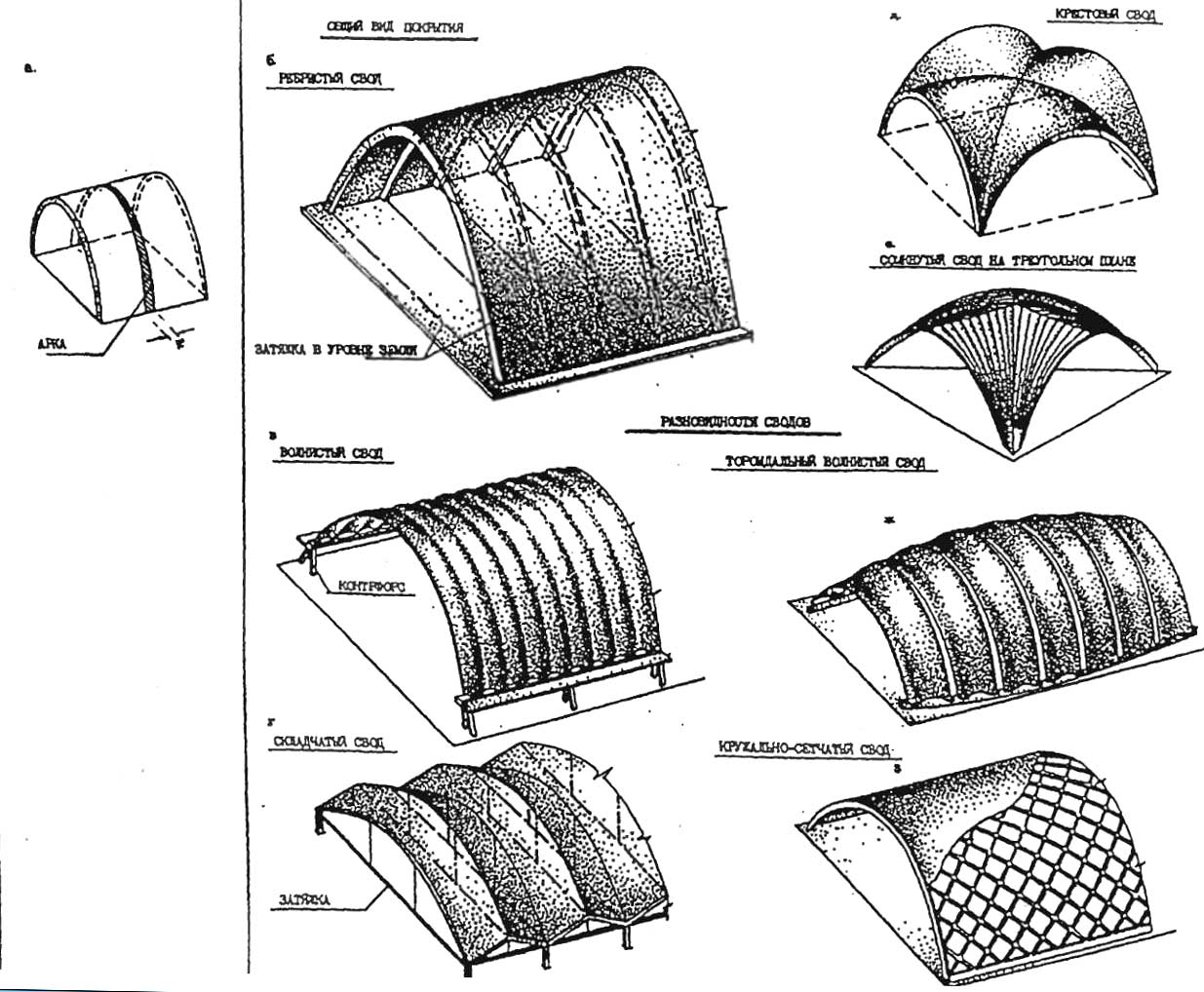

_СВОДЫ

Современные сводчатые покрытия - тонкостенные конструкции из железобетона или армоцемента (из металла), несущая способность которых обеспечивается, прежде всего, их геометрической формой: кругового очертания,

• параболического,

• стрельчатого,

• в виде коробовой кривой и т.п.

Такие покрытия совмещают в себе несущие, ограждающие, а иногда и гид­роизолирующие функции.

Подобными конструкциями можно перекрывать здания любой длины. Своды, как и арки (они и рассчитываются как арки) - распорные конструкции. Распор воспринимается затяжками, фундаментами, рамными пристройками, контрфорсами.

Выбор того или иного способа восприятия распора определяется функциональными и архитектурными требованиями.

Требуемая изгибная жесткость сводчато­го покрытия значительных пролетов может быть обеспечена путем подкрепления его ребрами или придания ему волнистого или складчатого профиля в поперечном направлении.

К недостаткам сводчатых конструкций относят:

• устройство затяжек и контрфорсов,

• большое число опор по продольным сторонам,

• увеличение строительного объема здания,

• трудности, возникающие при решении входов и освещения с боковых фасадов.
