Регулировка

Чтобы отрегулировать натяжение цепи, нужно установить мотоцикл на подставку и при помощи серег выставить колесо так, чтобы в месте выхода верхней ветви цепи из чехла ее колебание составляло 20 -25 мм. (Если мотоцикл стоит не на подставке, а на колесах, то эта величина будет равна 15-20 мм). При нажатии на цепь сверху пальцем руки, она не должна доходить до резинового чехла на 2 - 3 мм или слегка касаться его. Тугое натяжение вызывает ускоренный износ цепи, подшипника и бронзовой втулки вторичного вала и может привести к поломке валов КП или разрыву цепи. Слабое натяжение вызывает ускоренный износ резиновых чехлов и может привести к соскакиванию цепи с зубчаток, с последующим заклиниванием ее между ведущей звездочкой и картером, и поломке последнего. После регулировки цепи необходимо затянуть гайку оси колеса, проверить регулировку свободного хода педали тормоза и выключателя стоп-сигнала.

При регулировке натяжения цепи особое следует обращать внимание на правильность установки заднего колеса (рис. 4.21), чтобы не допустить перекоса, который резко ухудшает устойчивость мотоцикла на скользкой или песчаной дороге и при торможении. Кроме того, перекос колеса вызывает ускоренный износ цепи и звездочек и способствует спаданию цепи.

Уход за цепьюглавной передачи заключается в регулярной и обильной смазке ее литолом. Смазку производят не снимая цепи с мотоцикла -сняв правую крышку, смазывают верхнюю сторону нижней ветви и прокручивают колесо. Раз в сезон цепь следует тщательно промыть в керосине и проварить в графитной смазке или в литоле. Проварку можно заменить тщательной смазкой цепи в автоле с перегибанием звеньев.

Одновременно с цепью следует смазывать и чехлы. Рекомендуется раз в сезон промывать их в бензине с целью удаления осевшей там грязи и пыли.

Неисправности и ремонт. Самой распространенной неисправностью является износ звездочек, цепи и чехлов. При нормальной эксплуатации он наступает после пробега 12-15 тыс. км. Износ звездочек легко определить внешним осмотром по степени заострения зубьев, а износ (вытяжку) цепи - измерив ее длину без замочного звена. Если длина цепи превышает нормальную более чем на 40 мм, ее следует заменить.

Степень износа цени также можно определить, оттягивая се от новой ведомой звездочки (рис. 4.22) - если цепь значительно оттягивается, то ее пора заменить.

Неисправности главной передачи и способы ее устранения

Возможны следующие неисправности главной передачи:

- невозможность регулировки натяжения цепи вследствие удлинения, Вытяжку (удлинение) цепи определяется по характерному шуму в полости левой крышки или путем осмотра. Нормальная цепь должна иметь прогиб верхней ветви не более 20 мм при умеренном нажатии пальцем руки. Неисправность устраняется заменой цепи, в противном случае наступает интенсивный износ ведомой звездочки и возможен обрыв цепи в дороге. Нужно заменить или укоротить цепь, удалив два звена;

- проскакивание цепи на зубчатке, сопровождающееся характерным звуком и рывками мотоцикла. Причина - износ звездочек, которые следует заменить. Если неисправность произошла в пути, то чтобы добраться до гаража, необходимо потуже натянуть цепь, выбросив при необходимости два звена;

- обрыв цепи вследствие выпадения пружинной пластины замочного звена. Последнее нужно заменить запасным. Ослабленную пружину можно подогнуть и скрепить пластинкой (см. рис. 4.22, б);

- ослабление крепления валиков в щеках происходит в результате установки заднего колеса с перекосом. Неисправность устраняется расклепкой каждого валика. Чтобы их не погнуть, желательно применять легкий молоток;

- износ ведомой звездочки, вызывающий проскакивание цепи, сопровождается характерным кратковременным скрежетом в полости левой крышки и рывками мотоцикла. Износ обычно наступает после 15 - 20 тыс. км пробега и устраняется заменой детали;

- самоотворачивание гайки ведомого барабана является следствием небрежной сборки и сопровождается стуками и скрежетом в полости левой крышки. Из-за осевого перемещения барабанов ухудшается работа сцепления - оно все больше и больше «ведет», а затем полностью перестает выключаться. Если при появлении стука немедленно не остановить двигатель, то возможен обрыв шлицов на чугунном барабане;

- самоотворачивание гайки ведущей звездочки моторной передачи также происходит из-за небрежной сборки и приводит к выпадению или срезанию сегментной шпонки. В этом случае двигатель работает, сцепление выжимается, передача включается, однако мотоцикл не движется;

- повреждение верхнего резинового чехла в точке над осью маятника является следствием чрезмерно слабого натяжения цепи. Нужно наложить на чехол резиновую заплату или бандаж из изоляционной лепты с последующей переменой местами верхнего и нижнего чехлов;

- ослабление крепления кожухов из-за повреждения резьбы в теле тормозного диска. Следует сверлом Ø5 рассверлить все отверстия в диске и нарезать резьбу М6, а отверстия кожухов увеличить до Ø6-6,2. Необходимо применять винты (или болты) длиной не более 10 мм. Более длинные можно укоротить ножовкой с последующим снятием фаски и обязательной прогонкой резьбы. Любое повреждение резьбы на винтах неизбежно вызовет разрушение резьбового отверстия в мягком тормозном диске. Удаление звена (обычно двух звеньев) производится с помощью вижыма цепи, как это показано на рис. 4.23, а.

Желательно выступающую часть расклепанного валика отпилить напильником или наждачным камнем, что облегчит работу. После выжима выступающий валик удаляется плоскогубцами, а втулка слегка расклепывается в щеках внутреннего звена. При отсутствии выжима цепи удаление звена можно произвести с помощью молотка и гайки (рис. 4.23, б и в).

Случается, что в замочном звене выходит из строя съемная пластинка (из-за увеличения диаметра или потери формы отверстий под валики). Такое замочное звено можно отремонтировать, изготовив съемную щеку из старой цепи.

КАК УВЕЛИЧИТЬ ТЯГУ ДВИГАТЕЛЯ МОТОЦИКЛА "ВОСХОД"?

Значительно увеличить тягу мотоцикла "Восход" можно изменением передаточного числа в моторной передаче с 2,06 до 2,75. Для этого подходят детали моторной передачи от "Минска": ведущая звездочка коленчатого вала с Z-12, наружный барабан сцепления с Z-33 и моторная цепь (ПВ-9,525-1300). При этом храповик кикстартера, внутренний барабан сцепления и пакет дисков остаются прежними.

НА МОТОЦИКЛЕ "ВОСХОД" СЛОМАЛАСЬ ПРУЖИНА ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ. ОБЛОМКИ ПРУЖИНЫ ПОПАЛИ МЕЖДУ ЗУБЬЯМИ ШЕСТЕРЕН КОРОБКИ, ЧТО ПРИВЕЛО К ЕЁ ПОЛОМКЕ. НЕТ ЛИ СПОСОБА ИЗБЕЖАТЬ ПОДОБНОЙ НЕПРИЯТНОСТИ?

Чтобы исключить такие последствия попробуйте закрыть пружину самодельным кожухом. Он состоит из двух деталей.

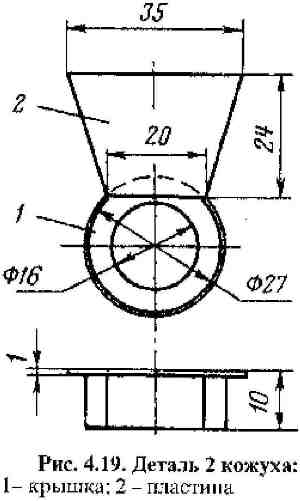

Деталь 1 (рис. 4.18) вырежьте из стального листа толщиной 0,5-1,0 мм. Для изготовления второй (рис. 4.19) можно использовать заводскую крышку 1, к которой нужно приварить пластину 2, вырезанную из стального листа той же толщины.

Устанавливают кожух так: на вал переключения надевают деталь 1, затем пружину, потом деталь 2 (крышку её запирают имеющимся стопорным кольцом).





НАСКОЛЬКО ИЗМЕНИЛИСЬ ДЕТАЛИ ТРАНСМИССИИ КОВРОВСКИХ МОТОЦИКЛОВ В ПРОЦЕССЕ УСОВЕРШЕНСТВОВАНИЯ КОНСТРУКЦИИ МОТОЦИКЛОВ?

Детали и механизмы трансмиссии в процессе производства менялись мало. Правда двигатели "3М-01" получили усиленную моторную передачу, цепь и звездочки стали немного шире. Однако эта передача в сборе может устанавливаться и на предыдущие модели. На моторах с принудительным охлаждением ведущая звездочка имеет два дополнительных кулачка, которые через полиуретановую муфту соединяются с валом привода вентиля гора.

Коробка передач вместе с механизмом переключения принципиально не менялись со времен "Ковровца-175А". Единственная модернизация была проведена в 1972 году: шестерни с модулем 1,75 заменили шестернями с модулем 2. Следующее изменение произошло уже на "Восходе-3М-01": были изменены размеры шлицов под внутренний барабан сцепления па первичном валу, Но эти две детали (вал и барабан) в сборе можно установить на любой Ковровский силовой агрегат с четырехступенчатой коробкой передач.

Механизм выключения сцепления и редуктор спидометра выполнены в едином корпусе, не изменившемся со времени "Ковровцев". Единственная переделка была проведена при постановке на производство модели "Восход-3": посадочное место под рубашку вала спидометра увеличили с 13 до 16 мм.
