Камера-обскура

— простейший вид устройства, позволяющего получать оптическое изображение объектов. Представляет собой светонепроницаемый ящик с отверстием в одной из стенок и экраном (матовым стеклом или тонкой белой бумагой) на противоположной стенке.

Лучи света, проходя сквозь отверстие диаметром приблизительно 0,5-5 мм, создают перевёрнутоеизображение на экране. На основе камеры-обскуры были сделаны некоторые фотокамеры. Камера-обскура не обеспечивает высокой резкости изображения. До определенного предела резкость изображения может быть повышена путем уменьшения диаметра отверстия, но при слишком сильном уменьшении начинают сказываться эффекты дифракции и изображение становится ещё более расплывчатым. Обскура характеризуется бесконечно большой глубиной резко изображаемого пространства. Говорить о фокусном расстоянии обскуры можно только условно. Под эквивалентным фокусным расстоянием такой камеры обычно понимают расстояние от отверстия до экрана

Приницп действия камеры-обскуры впервые объяснил арабский физик и математик X века Ибн ал-Хайсам (Альхазен). При этом он сделал вывод, что общепринятая в те годы теория распространения света (согласно которой лучи света исходят из глаз и как бы «общупывают» объект) не соответствует действительности.

Судя по всему, первым использовал камеру-обскуру для зарисовок с натуры Леонардо да Винчи. Он также подробно описал её в своём «Трактате о живописи». В 1686 году Йоганнес Цан спроектировал портативную камеру-обскуру, оснащённую зеркалом, расположенным под углом 45° и проецировавшим изображение на матовую горизонтальную пластину, что позволило художникам переносить пейзажи на бумагу.

Многие художники (например Вермеер) использовали камеру-обскуру для создания своих произведений — пейзажей, портретов, бытовых зарисовок. Камеры-обскуры тех времён представляли собой большие ящики с системой зеркал для отклонения света. Часто вместо простого отверстия использовался объектив(обычно одиночная линза), что позволяло значительно увеличить яркость и резкость изображения. С развитием оптики объективы усложнялись, а после изобретения светочувствительных материалов камеры-обскуры стали фотоаппаратами.

Однако и в настоящее время некоторые фотографы используют так называемые «стено́пы» — фотоаппараты с маленьким отверстием вместо объектива. Изображения, полученные при помощи таких камер, отличаются своеобразным мягким рисунком, идеальной линейной перспективой и большой глубиной резкости.

В дофотографическую эру применялась также камера-люцида изобретённая в 1807 г. английским физиком Волластоном — четырёхгранная призма, при определённом угле зрения совмещающая мнимое изображение пейзажа с листом бумаги, на котором делается зарисовка.

Стеноп

 — фотографический аппарат без объектива, роль которого выполняет малое отверстие. В современной фотографии также распространено название «пинхол» (анг. pinhole — булавочное отверстие).

Общие сведения

Наибольшая резкость изображения получается, когда соблюдено определенное отношение между диаметром отверстия и его положением относительно светочувствительного элемента. Преимуществом стенопа служит полная ортоскопичность изображения, даваемая им, и очень большая глубина резко изображаемого пространства. Из-за незначительной яркости изображения в фокальной плоскости при съемке требуется продолжительная выдержка. Стеноп используется для получения ландшафтных снимков с мягким изображением, чем- то похожим на изображение во время сна.

Конструкция стенопа

Стенопы обычно делаются вручную самими фотографами. Самый простой стеноп состоит из светонепроницаемого ящика с небольшим отверстием на одной стороне и с листом фотоплёнки или фотобумаги на другой. В качестве затвора может использоваться кусок картона на шарнире. Малое отверстие обычно прокалывается швейной иглой или сверлится тонким сверлом в фольге или тонкой алюминиевой (латунной) пластине. Затем пластина закрепляется изнутри коробки, напротив отверстия бо́льшего диаметра. Стенопы часто делаются с использованием подвижной задней стенки, что позволяет менять расстояние между отверстием и светочувствительным элементом. Это позволяет эффективно менять угол изображения и относительное отверстие. Приближая стенку к отверстию, можно получить бо́льший угол изображения и меньшую выдержку. Отодвигая стенку дальше, можно получить эффект «телеобъектива», а также увеличить выдержку.

Довольно легко стеноп может быть сделан на основе любой фотокамеры со сменными объективами, в том числе цифровой. Для этого берётся пластмассовая крышка, предназначенная для защиты внутренних деталей аппарата при снятом объективе, которая входит в его комплект. В ней, точно по центру, сверлится отверстие диаметром 6—10 мм. Далее из фольги вырезается круг, который приклеивается изнутри крышки. В фольге тонкой иглой делается малое отверстие. Для спуска затвора желательно использовать дистанционное управление или спусковой тросик. Стеноп также может использоваться для съёмки двойных изображений, если в передней стенке сделать несколько отверстий, или для получения фотографий с цилиндрическими или сферическими перспективными искажениями, если изогнуть плоскость с фотоматериалом.

Все о фототехнике

Зеркальный фотоаппарат (зеркальная камера, в просторечии зерка́лка) — фотоаппарат, использующий для выбора объекта съёмки видоискатель, в оптическую схему которого входит зеркало, перенаправляющее световой поток от объектива в окуляр или на матовое стекло.

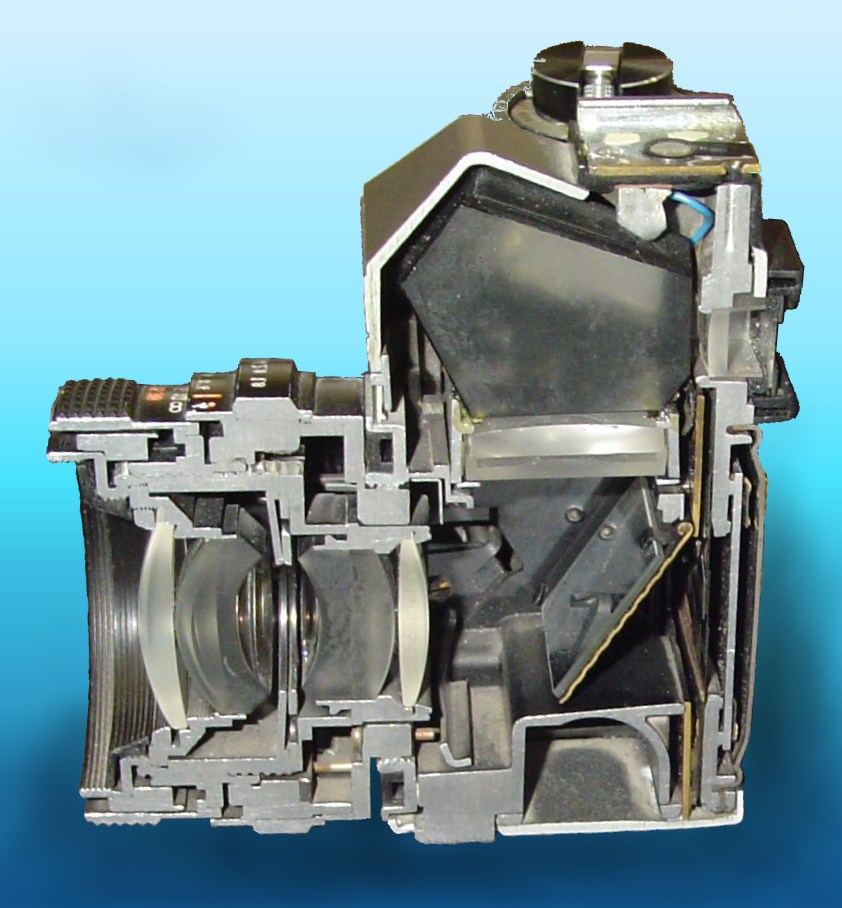

Конструкция однообъективной зеркальной камеры

Основная статья: Однообъективная зеркальная камера

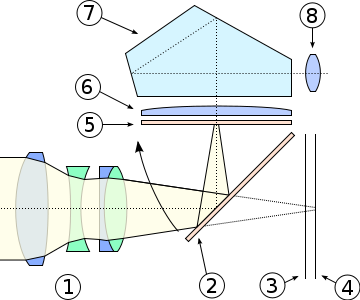

Схема однообъективного зеркального фотоаппарата

В процессе выбора объекта съёмки и наведения резкости фотограф наблюдает через окуляр видоискателя (8) реальное изображение, воспринимаемое объективом камеры (1) и проецируемое зеркалом (2) нафокусировочный экран (5).

Соответствие границ изображения, наблюдаемого через видоискатель, тому, что проецируется на пленку или матрицу — поле зрения видоискателя — является важной характеристикой качества зеркальной камеры. У хороших камер оно составляет 90-100 %. Меньшие показатели заставляют фотографа делать мысленную поправку, учитывая, что реально снятый кадр будет несколько больше того, что он видит в видоискателе.

Пентапризма (7) (придающая характерные очертания большинству зеркальных фотокамер), обеспечивает переворот изображения в естественное положение, соответствующее тому, что фотограф видит невооружённым глазом. Помимо матового стекла, часто используются и другие средства для улучшения точности наводки на резкость (клинья Додена, микропирамиды).

После окончания наводки при нажатии на спуск специальный механизм убирает зеркало (2) из оптического тракта камеры, затвор (3) открывается на время выдержки, и изображение проецируется нафотоплёнку или матрицу (4).

В ряде моделей камер, в первую очередь предназначенных для студийной съёмки и камерах среднего формата, пентапризма отсутствует, и фотограф наблюдает перевёрнутое изображение непосредственно на матовом стекле (иногда через дополнительнуюлупу) через светозащитный короб — шахту. Такая схема видоискателя называется шахтной и позволяет, в частности, обеспечить особенно точную наводку на резкость.
