Приёмные антенны и их параметры
Антенна РПрУ оказывает значительное влияние на свойства входной
цепи. В зависимости от назначения приёмника и диапазона волн принимаемого сигнала разработаны и используются антенны самых разных конструкций. Так, в диапазонах километровых, гектометровых и декаметровых волн обычно используются ненастроенные антенны в виде вертикального провода (штыревые антенны), а также антенны Г- и Т-образной формы. В бытовых стационарных и малогабаритных переносных приёмниках широкое применение находят магнитные (ферритовые или рамочные) антенны. В профессиональных приёмниках метровых и дециметровых волн, а также в
ТВ-приёмниках используются вибраторные антенны типа «волновой канал», логопериодические антенны, сложные «антенные решётки» и др. В диапазонах сантиметровых и миллиметровых волн используются параболические антенны, а также фазированные антенные решётки (ФАР), находящие применение в спутниковом телевидении и радиолокации.

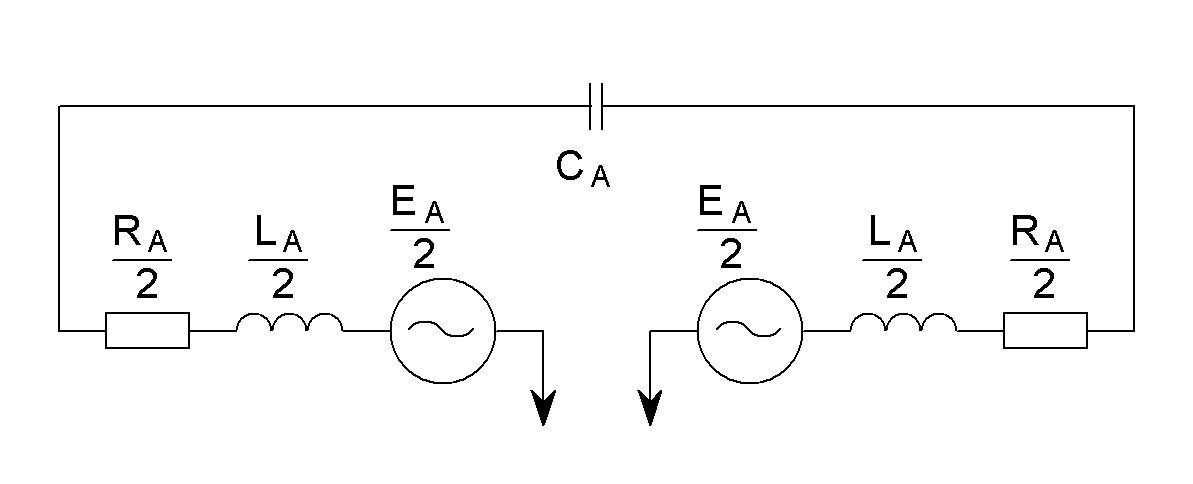

Входные цепи с наружной антенной и колебательным контуром обычно представляют в виде эквивалентных схем. Сопротивление ненастроенной антенны зависит от частоты сложным образом, так как антенна представляет собой цепь с распределёнными параметрами. В сравнительно узких интервалах частот можно использовать относительно простые эквиваленты реальных антенн. Если размеры антенны невелики по сравнению с длиной волны, то эквивалентная схема антенны может быть представлена в виде последовательного соединения индуктивности LА, ёмкости CА и активного сопротивле-
ния RА:
Рис. 3.7. Эквивалентная схема антенны длинноволнового диапазона
(километровые и гектометровые волны)
В области очень низких частот, когда ωLА << 1/ωCА, можно пренебречь индуктивностью и тогда эквивалентная схема антенны будет содержать только ёмкость СА и активное сопротивление RA (рис.3.8.)
Рис.3.8. Эквивалентная схема антенны мириаметровых волн (диапазон ОНЧ)
В диапазоне декаметровых волн реактивное сопротивление ненастроенных антенн может иметь как ёмкостный, так и индуктивный характер. В диапазоне метровых и более коротких волн используют антенны, настроенные на среднюю частоту диапазона, на которой антенна обладает активным сопротивлением RА. Если это сопротивление равно волновому сопротивлению фидера ρА, то антенна присоединяется к фидеру непосредственно, в других случаях – через согласующее устройство. В метровом и низкочастотной части дециметрового диапазона антенны, как правило, конструктивно выполняются в виде «волнового канала». Эквивалентная схема антенны типа «волновой канал» показана на рис.3.9.
Рис.3.9. Эквивалентная схема вибраторной антенны
типа «волновой канал»
Электронная настройка входных цепей
В современных диапазонных РПрУ настройку ВЦ на заданную частоту сигнала f0 осуществляют электронными методами, основанными на управлении по постоянному напряжению режимом нелинейных реактивных элементов. Наибольшее распространение получили схемы перестройки частоты с варикапами. Варикап позволяет изменять величину ёмкости контура примерно в 2…5 раз.
Варикап – это полупроводниковый диод, в котором используется зависимость ёмкости р-n – перехода от величины обратного напряжения. Ёмкость запертого р-n – перехода слабо зависит от температуры и не зависит от частоты (вплоть до миллиметрового диапазона). Кроме того, варикап имеет низкий уровень собственных шумов, что очень важно для приёмника.
Достоинства электронного способа настройки РПрУ варикапом:
высокая скорость перестройки;
отсутствие механических контактов в цепях контура;
высокая устойчивость к изменениям температуры и влажности;
высокая механическая прочность;
отсутствие микрофонного эффекта;
возможность достижения высокой избирательности преселектора посредством применения необходимого числа синхронно перестраиваемых контуров;
возможность реализации необходимого закона изменения настройки;
введение систем запоминания кодов предварительных настроек, автопоиска, программного управления частотой настройки приёмника без применения сложных и громоздких механических устройств;
простота реализации дистанционного управления настройкой.
Схемы включения варикапов в колебательный контур с ручной настройкой приведены на рис.3.10:
Рис.3.10. Включение варикапов в цепи колебательных контуров РПрУ
Напряжение управления UУПР поступает от стабилизированного источника питания через делитель напряжения RРЕГ со скользящим контактом. Резистор R нужен для уменьшения шунтирующего действия на контур цепи управления настройкой РПрУ. Его сопротивление выбирают больше резонансного сопротивления контура. Конденсатор СБЛ (рис.3.10,а) блокирует цепь управления варикапом для токов, частота которых лежит в полосе пропускания контура.
Недостатком варикапов является нелинейность их вольтамперных характеристик при больших уровнях сигналов и помех. С ростом уровня высокочастотных колебаний ёмкость варикапа возрастает, что приводит к изменению частоты настройки контура и его коэффициента передачи. Уход частоты настройки контуров приводит к нарушению сопряжения контуров преселектора и гетеродина, а также к возникновению паразитной амплитудной модуляции при приёме ЧМ-сигнала. При достаточно мощной помехе возникают перекрёстные искажения, ухудшающие избирательность приёмника.
Ослабить нелинейные эффекты можно, применяя балансные (двухтактные) схемы с последовательным встречным включением двух варикапов в сигнальную цепь (рис.3.10,б). При этом приращения ёмкостей р-n – переходов варикапов при воздействии сигнала будут иметь противоположные знаки и изменение ёмкости контура будет незначительным. Однако общая ёмкость при последовательном включении двух варикапов будет в два раза меньше, чем в схеме, приведенной на рис.3.10,а.
