2. Основные характеристики радиоприёмных устройств

К основным характеристикам РПрУ относятся:

• диапазон рабочих частот;

• чувствительность;

• коэффициент шума и относительная шумовая температура;

• частотная избирательность;

• качество воспроизведения сигнала;

• динамический диапазон;

• выходная мощность.

Диапазон рабочих частот

Диапазоном рабочих частот РПрУ называют ту область частот, в пределах которой РПрУ, может плавно или скачком перестраиваться с одной частоты на другую без существенного изменения качества воспроизведения сигнала.

Ширина рабочего диапазона РПрУ оценивается крайними частотами его настройки f_0мин и f_0макс, а также коэффициентом перекрытия диапазона:

k_Д = f_0макс / f_0мин

В случае разбивки диапазона на несколько поддиапазонов каждый из них характеризуется максимальной и минимальной частотами:f_{пд1макс}, f_пд1мин, f_{пд2макс}, f_пд2мин и т.д., а также коэффициентами перекрытия:

k_пд1 = f_{пд1макс} / f_пд1мин, k_пд2 = f_{пд2макс} / f_пд2мин и т.д.

Максимальное значение коэффициента перекрытия ограничено конструктивными возможностями элементов настройки РПрУ. В качестве этих элементов обычно используются конденсаторы переменной ёмкости, у которых максимальная С_макс и минимальная С_мин ёмкости выбираются в соотношении С_макс / С_мин ≈ 25 … 50, не более. С учётом связи частоты настройки с ёмкостью контура f₀ = находим, что k_пд = ≈ 5 …7.

Если учесть, что в контур обычно входит ёмкость монтажа и другие паразитные ёмкости, то коэффициент перекрытия диапазона будет иметь значение k_пд ≤ 2 …3. При применении для электронной настройки РПрУ варикапов коэффициент перекрытия будет ещё меньше.

Чувствительность

Чувствительностью называют способность РПрУ обеспечить нормальную работу воспроизводящего устройства при минимальном сигнале на входе приёмника. Количественно чувствительность оценивается минимальным уровнем входного сигнала, обеспечивающего заданную выходную мощность при определённых условиях. Чувствительность РПрУ определяется при отсутствии внешних помех.

Различают три вида чувствительности:

• чувствительность, ограниченную внутренними шумами;

• чувствительность, ограниченную усилением;

• пороговую (предельную) чувствительность.

Чувствительность РПрУ, ограниченная внутренними шумами, – это минимальный уровень сигнала на входе РПрУ при заданном соотношении мощностей (напряжений) полезного сигнала и шума (отношение

сигнал / шум) и заданном уровне полезного сигнала на выходе линейной части приёмника (ЛТП). Этот вид чувствительности устанавливает уровень входного сигнала, ниже которого качество приёма считается неудовлетворительным.

Заданное соотношение сигнал / шум на выходе ЛТП определяется видом принимаемого сигнала. Так, например, для РПрУ радиовещания это соотношение выбирается в пределах 50…1000, для телевизионных приёмников – 50…70, для радиолокационных приёмников – 1,5…10. Соотношение Р_С / Р_Ш или U_C / U_Ш называют коэффициентом различимости и обозначают

буквой γ_Р. Чувствительность, ограниченную внутренними шумами, называют

реальной чувствительностью приёмника.

Реальная чувствительность неудобна для сравнения приёмников с различными трактами усиления и видами модуляции. Кроме того, реальная чувствительность зависит от типа детектора, режима его работы и субъективных свойств наблюдателя, воспринимающего сигнал на выходе приёмника. Поэтому введён другой параметр чувствительности – пороговая (предельная) чувствительность РПрУ.

Пороговая (предельная) чувствительность РПрУ – это минимальный уровень сигнала на входе, при котором на выходе ЛТП соотношение

Р_С / Р_Ш = 1 или U_С / U_Ш = 1

Эту характеристику чувствительности можно применять для сравнения между собой РПрУ с разными трактами усиления и разными требованиями к соотношению сигнал / шум.

Реальная и предельная чувствительность связаны между собой соотношением:

Р_ПР.МИН. = γ_Р∙Р'_ПР.МИН. ,

где Р_ПР.МИН. – реальная чувствительность приёмника;

Р'_ПР.МИН. – предельная чувствительность приёмника.

Чувствительность РПрУ, ограниченная усилением, определяется минимальным уровнем радиосигнала на входе, необходимым для получения заданного уровня сигнала на выходе РПрУ. При определении этого вида чувствительности не оговаривается соотношение сигнал / шум. В данном случае важно получить на выходе определённый уровень сигнала, как правило, стандартный, равный 150 мВт или 5 мВт. Очевидно, что чувствительность, ограниченная усилением, зависит только от усиления ЛТП. Этот вид чувствительности не отражает качества приёма и характерен для РПрУ с малым коэффициентом усиления.

Если в РПрУ предусмотрена возможность подключения внешней антенны, то его чувствительность оценивается как ЭДС сигнала, наведенная в ан-

тенне (Е_АНТ). Величина Е_АНТ может выражаться в микровольтах (милливольтах) или в децибелах относительно 1 мкВ (дБмкВ).

Для РПрУ со встроенной магнитной антенной либо внешней штыревой антенной с заданной действующей высотой h_Д чувствительность выражают в единицах напряжённости электромагнитного поля (мВ/м). Зная напряжённость поля в данной точке приёма Е_П и действующую высоту антенны h_Д можно вычислить ЭДС сигнала, наведенного в антенне:

Е_АНТ = Е_П / h_Д.

Кроме общих, существует ещё несколько специальных определений чувствительности. Так, например, телевизионные РПрУ характеризуются чувствительностью, ограниченной синхронизацией. Под ней понимается наибольшая мощность входного сигнала, при которой начинается срыв синхронизации развёртки телевизора.

Коэффициент шума и относительная шумовая температура

Шумом называют колебания со сплошным спектром, в составе которого присутствуют компоненты бесконечно большого числа частот.

Хаотические колебания какой-либо физической величины около своего среднего значения (в том числе и нулевого) называются флуктуациями.

Источниками флуктуационных шумов в РПрУ является антенна, резисторы, колебательные контуры, электронные и полупроводниковые приборы. Шумы антенны образуют входные шумы, а шумы, возникающие в элементах приёмника, называют собственными шумами. Чем больше собственные шумы приёмника, тем хуже его чувствительность, так как для нормальной работы воспроизводящего устройства потребуется большая ЭДС или мощность сигнала на входе.

Наличие собственных шумов ограничивает возможность усиления слабых сигналов. Внутренние (собственные) шумы РПрУ при приёме звуковых программ проявляются в виде шипения и беспорядочного треска, а при приёме ТВ-изображений – в виде хаотического мелькания светлых точек. Для количественной оценки шумовых свойств РПрУ используются такие параметры, как коэффициент шума и относительная шумовая температура.

Коэффициентом шума (N) радиоприёмника называется отношение, которое показывает, во сколько раз соотношение сигнал / шум на входе приёмника больше того же соотношения на выходе его линейной части, т.е.

(Р_С / Р_Ш) _ВХ

N = ───────.

(Р_С / Р_Ш) _ВЫХ

Коэффициент шума всегда больше 1. Это объясняется следующим. Даже при отсутствии внешних помех на входе РПрУ уже имеется некоторое соотношение сигнал / шум, поскольку сама антенна, как уже было сказано, является источником шумов. Это соотношение не остаётся постоянным от входа до выхода приёмника, т.к. к шумам каждого следующего каскада усиления прибавляются усиленные собственные шумы предыдущих каскадов. В результате на выходе ЛТП соотношение сигнал / шум будет всегда меньше, нежели то же соотношение на входе РПрУ. Таким образом, коэффициент шума показывает, во сколько раз изменяется соотношение сигнал / шум при прохождении смеси сигнала с шумом через РПрУ. В идеальном, т.е. не шумящем приёмнике N = 1.

Коэффициент шума чаще всего выражается в децибелах:

N [дБ] = 10lg N [раз].

Иногда для характеристики РПрУ пользуются понятием относительная шумовая температура, под которой понимают физическую температуру в градусах Кельвина, до которой необходимо нагреть некоторое сопротивление, чтобы его номинальная мощность шума стала равной собственным шумам РПрУ, приведенным к его входу. Относительная шумовая температура и коэффициент шума связаны соотношением

Т_Ш = (N – 1)Т,

где Т – абсолютная температура источника шума в градусах Кельвина.

Относительная шумовая температура Т_Ш характеризует только собственные шумы приёмника, в то время как коэффициент шума N характеризует шумовые свойства системы, состоящей из источника шума и РПрУ.

Поскольку ЛТП представляет собой последовательное соединение входной цепи (ВЦ), усилителя радиочастоты (УРЧ), преобразователя частоты (ПрЧ) и усилителя промежуточной частоты (УПЧ), то коэффициент шума всего РПрУ будет определяться из выражения:

N_УРЧ – 1 N_ПрЧ – 1 N_УПЧ – 1

N = N_ВЦ + ────── + ──────── + ───────────,

К_{Р ВЦ} К_{Р ВЦ} ∙ К_{Р УРЧ} К_{Р ВЦ}∙К_{Р УРЧ}∙К_{Р ПрЧ}

где N_ВЦ , N_УРЧ , N_ПрЧ , N_УПЧ – коэффициенты шума соответственно ВЦ, УРЧ, ПрЧ и УПЧ, а К_{Р ВЦ}, К_{Р УРЧ}, К_{Р ПрЧ} и К_{Р УПЧ} – коэффициенты усиления (передачи) по мощности этих функциональных узлов.

Анализ этого выражения позволяет сделать следующие важные выводы:

• наибольшее влияние на общий уровень шумов РПрУ оказывает шумы преселектора, включающего в себя ВЦ и УРЧ. Это объясняется тем, что шумы преселектора усиливаются всеми последующими каскадами приёмника;

• влияние шумов ПрЧ и УПЧ тем меньше, чем больше коэффициент усиления (передачи) по мощности преселектора. Поэтому следует иметь как можно больший коэффициент усиления по мощности УРЧ;

• шумы УПЧ обычно незначительны и в расчётах чувствительности РПрУ обычно не учитываются;

• если УРЧ имеет большое усиление по мощности, то шумами последующих каскадов РПрУ можно пренебречь.

В линейном тракте приёмника наибольшие шумы возникают при преобразовании частоты, которые значительно превышают собственные шумы УРЧ. Это связано с особенностями работы смесителя сигналов. Для того чтобы свести к минимуму шумы ПрЧ и получить высокую чувствительность приёмника, применяют УРЧ с коэффициентом усиления по мощности

К_{Р УРЧ} = 20 … 30 дБ.

Чувствительность РПрУ и его коэффициент шума связаны соотношением

Р_{ПР. МИН} = N∙kT∙ΔF,

где Р_{ПР. МИН} – чувствительность РПрУ, ограниченная шумами (Вт);

k = 1, 39 10 ^{– 23} Дж/Т – постоянная Больцмана;

ΔF – полоса пропускания приёмника.

Частотная избирательность

Избирательностью РПрУ называется его способность отличать полезный радиосигнал от помехи по определённым признакам, свойственным радиосигналу.

В РПрУ основное значение имеет частотная избирательность, поскольку в радиотехнике сигналы обычно отличаются друг от друга по частоте и их разделение по этому признаку осуществляется с помощью резонансных цепей и фильтров.

Частотная избирательность определяется по АЧХ РПрУ, которая представляет собой зависимость коэффициента усиления (передачи) от частоты принимаемого сигнала и имеет вид, представленный на рис.1.2.

а) б)

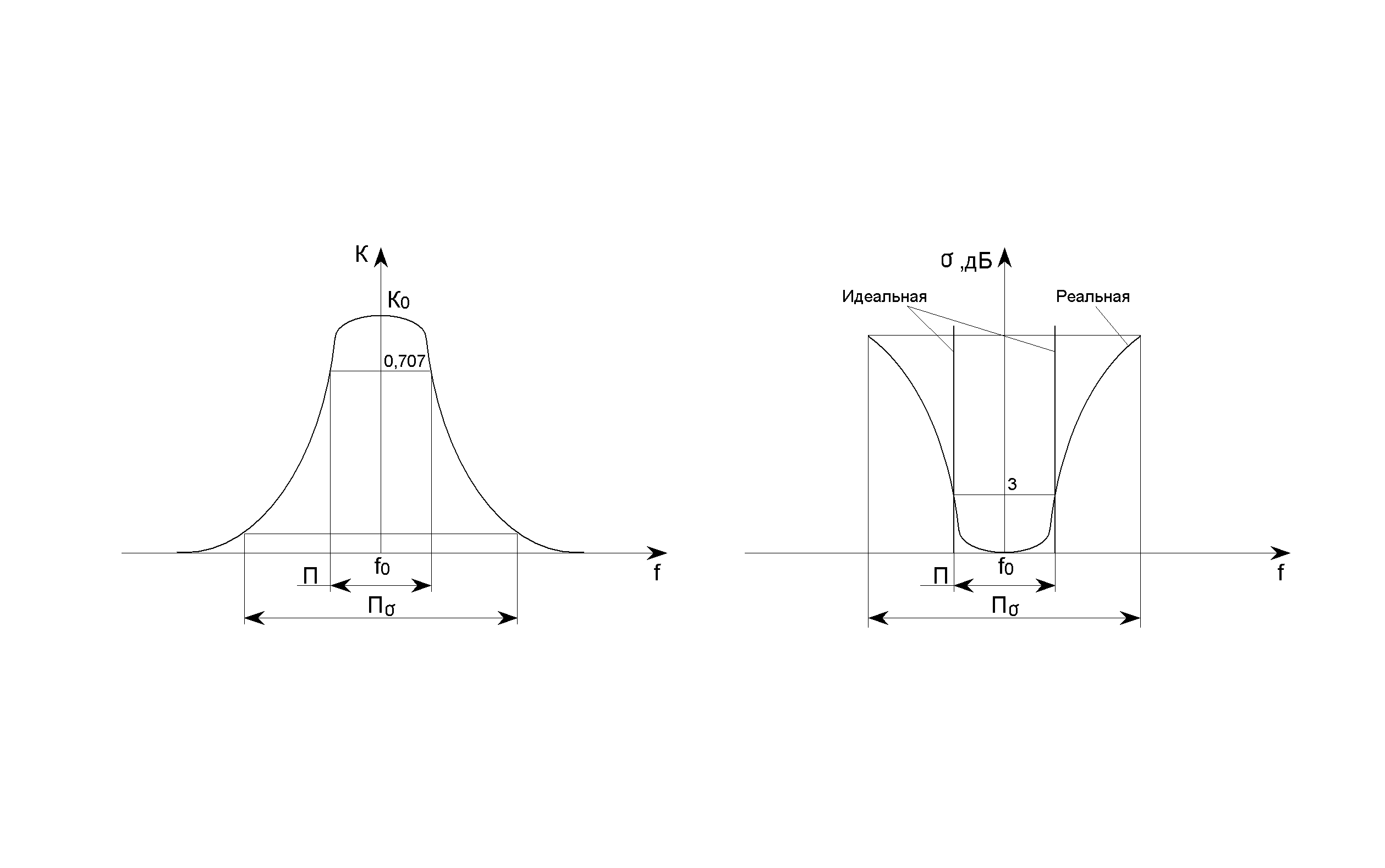

Рис.1.2. Кривые АЧХ (а) и односигнальной избирательности (б) РПрУ

АЧХ приёмника называют резонансной характеристикой РПрУ.

Коэффициент усиления (передачи) на частоте настройки (f₀) РПрУ называется резонансным коэффициентом усиления (передачи) К₀ . Если на входе РПрУ действуют сигналы с различными частотами, то все они, кроме сигнала с частотой f₀, будут ослаблены. Ослабление будет тем больше, чем дальше несущая частота сигнала отстоит от резонансной частоты настройки f₀ РПрУ. В результате принимаемый сигнал будет выделен из других колебаний, т.е. осуществится частотная избирательность.

Количественно избирательность оценивается коэффициентом избирательности

K₀

σ = ─── ,

K_Δf

где К₀ – резонансный коэффициент усиления (передачи);

К_Δf – коэффициент усиления (передачи) на частоте f, отличающейся от f₀

на величину абсолютной расстройки Δf = │f₀ - f│.

На рис.1.2,б показана типичная кривая, характеризующая избирательность РПрУ.

Коэффициент избирательности показывает, во сколько раз по сравнению с сигналом ослабляется равная ему по величине помеха при заданной расстройке. Обычно коэффициент избирательности выражается в децибелах:

σ [дБ] = 20lg σ [раз].

Характеристика избирательности, представленная на рис.1.2,б, соответствует АЧХ РПрУ только в том случае, если её измерение проводилось при подаче на вход одного сигнала с постоянной амплитудой, не вызывающей перегрузки приёмника и появления нелинейных эффектов. Поэтому такая избирательность называется односигнальной.

В действительности на входе РПрУ всегда действует множество помех с различными частотами и амплитудами, среди которых находится и принимаемый сигнал. Одновременное действие сигнала и помех на нелинейном элементе РПрУ может проявиться негативным образом, в результате чего уровень помех на выходе РПрУ оказывается большим, чем об этом свидетельствует характеристика односигнальной избирательности. Следовательно, односигнальная избирательность не позволяет в полной мере судить о степени подавления помех в реальных условиях приёма, так как не учитывает нелинейные эффекты, возникающие в приёмнике.

Для более точной оценки влияния помех на избирательные свойства РПрУ используют многосигнальные методы измерения избирательности.

Многосигнальная избирательность предусматривает подачу на вход РПрУ сигнала и помех одновременно. Обычно при измерениях на вход РПрУ подаются одновременно два независимых сигнала, один из которых соответствует помехе.

По АЧХ РПрУ определяют некоторые дополнительные параметры, наиболее важным из которых является полоса пропускания.

Полоса пропускания РПрУ – это полоса частот, на границах которой коэффициент усиления РПрУ от входа до детектора уменьшается по отношению к наибольшей величине в установленное число раз. Обычно за это значение принимают ослабление сигнала на 3 дБ, что соответствует уровню 0,707 от максимальной величины коэффициента усиления.

Идеальной с точки зрения избирательности считается прямоугольная амплитудно-частотная характеристика, для которой коэффициент избирательности σ = 0 в пределах полосы пропускания и σ = ∞ за её пределами. Такой характеристике будет соответствовать идеальная характеристика односигнальной избирательности (утолщённые линии на рис.1.2,б). Степень соответствия реальной характеристики АЧХ идеальной (рис.1.2,а) оценивается коэффициентом прямоугольности k_ПР = П_σ / П_0,707, который равен отношению ширины полосы пропускания приёмника на заданном уровне (П_σ) к полосе пропускания по уровню 3 дБ (или 6 дБ). Обычно П_σ выбирается на одном из уровней:

0,1(– 20 дБ) или 0,01(– 40 дБ). Очевидно, что для идеального приёмника

k_ПР = 1. Однако физически реализовать идеально прямоугольную АЧХ невозможно.

Качество воспроизведения сигнала

Радиоприёмник должен воспроизводить на выходе копию передаваемого сообщения с заданной степенью точности. Однако сигнал в РПрУ проходит через электрические цепи, содержащие линейные и нелинейные элементы, что влияет на форму сигнала. Изменение формы выходного сигнала может быть желательным (например, усиление) и нежелательным. Нежелательные изменения формы выходного сигнала по сравнению с формой входного сигнала, вызывающие изменения качества воспроизведения передаваемого сообщения, называются искажениями. Различают линейные и нелинейные искажения сигнала.

Линейные искажения обусловлены прохождением сигнала через линейные элементы (индуктивности и ёмкости) и обусловлены их инерционностью. Они не сопровождаются появлением в спектре выходного сигнала новых частотных составляющих и не зависят от уровня входного сигнала и глубины модуляции. Линейные искажения проявляются в изменении соотношения амплитуд спектральных составляющих выходного сигнала или в неравенстве времени их запаздывания по отношению к спектральным составляющим входного сигнала. Различают амплитудно-частотные (частотные) и фазочастотные (фазовые) искажения.

Частотными называются искажения формы сигнала, возникающие в результате неравномерности усиления спектральных составляющих в избирательных цепях. Из курса радиотехники известно, что всякий радиосигнал представляет собой некоторый спектр, характеризующийся необходимой (эффективной) полосой излучения ΔF_ИЗЛ. Предположим, что спектр такого радиосигнала имеет прямоугольную форму, изображённую на рис. 1.3.

Рис.1.3. Изменение формы спектра при прохождении сигнала

через высокочастотный тракт

Если сигнал с таким спектром пропустить через резонансный тракт приёмника с характеристикой, представленной на рис.1.2,а, то спектр на выходе примет форму, соответствующую форме резонансной характеристики тракта. Составляющие спектра, расположенные близко к несущей частоте f₀, будут усилены больше, чем крайние боковые его составляющие. Это и является причиной частотных искажений принимаемого сигнала. Очевидно, что в пределах спектра сигнала ΔF_ИЗЛ желательно иметь усиление одинаковым, а за пределами спектра ослабление должно быть полным. Это требование может быть удовлетворено только в том случае, резонансная характеристика приёмника будет иметь прямоугольную форму.

Частотные искажения оцениваются по АЧХ приёмника, которая представляет собой зависимость выходного напряжения приёмника от частоты модулирующего напряжения при условии, что амплитуда высокочастотного сигнала на входе, его несущая (f₀) и глубина модуляции (m) остаются постоянными. Частотная характеристика показывает, насколько равномерно усиливаются модулирующие частоты в пределах заданной или требуемой полосы пропускания. Частотная характеристика в вещательных РПрУ обычно нормируется к амплитуде выходного напряжения на частоте модуляции

F_МОД = 1000 (или 400) Гц. Идеальный вид частотной характеристики – прямая, параллельная горизонтальной оси, на уровне 0 дБ. Поскольку частотная характеристика по напряжению снимается для всего тракта усиления приёмника (линейного и нелинейного), то её также называют характеристикой верности воспроизведения по напряжению, или кривой верности.

Типичная частотная характеристика вещательных РПрУ показана на рис.1.4.

Рис.1.4. Частотная характеристика вещательного РПрУ

По этой характеристике при заданной неравномерности ΔК_Н определяют эффективный диапазон (F_Н … F_В) принимаемых частот модуляции. Количественная оценка частотных искажений определяется коэффициентом частотных искажений, равным отношению коэффициенту усиления на частоте модуляции F₁₀₀₀ к коэффициенту усиления на соответствующей границе эффективного диапазона частот модуляции F_Н и F_В, т.е.

К(F₁₀₀₀) К(F₁₀₀₀)

М_Н = ─────; М_В = ─────.

К(F_H) К(F_B)

Коэффициенты частотных искажений могут быть выражены в децибелах:

М_Н [дБ] = 20lg M_H [раз]; M_B[дБ] = 20lg M_B [раз].

Если определена частотная характеристика, то

М_Н [дБ] = ─ 20lg [K_H(F_H)]; М_В[дБ] = ─20lg [K_H(F_B)],

где К_Н – коэффициент усиления по напряжению (рис.1.4).

Фазовые искажения также вызывают изменения формы сигнала на выходе приёмника. Но возникают они по причине нарушения соотношения фаз спектральных составляющих. Это объясняется тем, что скорость реакции индуктивных и емкостных цепей приёмника зависит от частоты составляющих сложный сигнал колебаний. В результате искажается форма модулирующего сигнала на выходе приёмника.

Характер изменения фазовых соотношений составляющих сигнала оценивается фазочастотной (или фазовой) характеристикой, которая показывает зависимость сдвига фазы напряжения на выходе от частоты радиосигнала на входе приёмника. Поскольку фазовые искажения возникают в тех же линейных цепях, то фазовая характеристика связана с частотной.

Фазовые искажения не сказываются на качестве воспроизведения монофонического вещания. Однако при передаче сигналов ТВ-изображения, сигналов с угловой модуляцией (ЧМ- и ФМ-сигналов), радиолокационных и цифровых сигналов нелинейность фазовой характеристики вызывает существенное ухудшение качества воспроизведения.

Нелинейные искажения возникают в результате появления в спектре модулирующего сигнала на выходе РПрУ гармонических составляющих, отсутствовавших в спектре модулирующего сигнала на входе приёмника. Причиной возникновения нелинейных искажений является наличие в РПрУ нелинейных элементов (транзисторов, диодов). Искажения формы выходного сигнала обусловлены нелинейностью ВАХ активных элементов, а также характеристик намагничивания сердечников.

На рис.1.5 показано возникновение искажений за счёт нелинейности ВАХ активного элемента.

Рис.1.5. Возникновение нелинейных искажений

Уровень нелинейных искажений зависит от амплитуды входного сигнала и глубины его модуляции. Количественно нелинейные искажения оцениваются коэффициентом гармоник модулирующего сигнала:

k_Г = ————————,

U_ВЫХ.1

где U_ВЫХ.1, U_ВЫХ.2, U_{ВЫХ.3 ….} – эффективные значения напряжения соответствующих гармонических составляющих частоты модуляции.

Как линейные, так и нелинейные искажения возникают во всём тракте РПрУ от входа до выхода. В высокочастотном тракте до детектора важно сохранение закона модуляции радиосигнала. Поэтому решающее значение для качества воспроизводимого сигнала имеют те искажения, которые вносят наиболее существенные изменения в закон модуляции. При приёме сигналов с амплитудной модуляцией существенное влияние на качество воспроизведения имеют частотные и нелинейные искажения. Поэтому основное значение имеют амплитудная и амплитудно-частотная характеристики. В случае же приёма сигналов с угловой модуляцией качество воспроизведения зависит от искажения закона модуляции частоты или фазы. При этом главную роль играет фазочастотная характеристика, нелинейность которой вызывает нелинейные искажения сигнала на выходе приёмника.

Динамический диапазон.

Величина сигналов на входе РПрУ может изменяться в очень широких пределах. Уровень сигнала изменяется в зависимости от расстояния между РПрУ и передающей станцией или условий распространения радиоволн. Пределы, в которых изменяется величина входного сигнала, называют его динамическим диапазоном. Динамический диапазон сигналов оценивается отношением наибольшего сигнала к наименьшему по мощности или по напряжению. Обычно динамический диапазон сигналов выражают в децибелах:

Р_{С МАКС} U_{С МАКС}

D_СИГН (дБ) = 10lg ───── = 20lg ─────

Р_{С МИН} U_{С МИН}

Значительное увеличение амплитуды сигнала на входе может привести к тому, что высокочастотная часть радиоприёмника будет работать в нелинейном режиме. Появившиеся в результате этого нелинейные продукты типа комбинационных составляющих вызовут снижение реальной избирательности. Избежать этого можно, если динамический диапазон входных сигналов укладывается в пределах линейного участка «а-б» динамической характеристики приёмника (рис.1.6).

Рис.1.6. Амплитудная характеристика приёмника.

Амплитудная характеристика идеального приёмника представляет собой прямую, проходящую через начало координат под углом, определяемым коэффициентом усиления РПрУ (рис.1.6, тонкая линия). Амплитудная характеристика реального приёмника (рис.1.6, утолщённая линия) не проходит через начало координат, а изгибается при малых входных напряжениях, пересекая вертикальную ось в точке U_Ш, так как при отсутствии входного сигнала выходное напряжение приёмника равно напряжению собственных шумов в его выходной цепи U_Ш. При слишком большой ЭДС входных сигналов реальная амплитудная характеристика также расходится с идеальной, изгибаясь вследствие перегрузки приёмника, так как амплитуда усиливаемого сигнала выходит за пределы линейных участков характеристик усилительных элементов последних каскадов.

Динамический диапазон РПрУ – отношение максимального уровня входного сигнала в полосе пропускания приёмника к его предельной чувствительности – должен быть не меньше динамического диапазона сигнала:

P_МАКС Е_МАКС

D_РПрУ [дБ] = 10lg ───── = 20lg ────── ≥ D_СИГН (дБ)

P′_ПР.МИН Е′_ПР.МИН

Динамический диапазон приёмника обычно выбирается в пределах

30 …60 дБ и более. Очевидно, что для расширения динамического диапазона РПрУ необходимо повышать чувствительность и применять автоматическую регулировку усиления (АРУ). Регулировка усиления первых каскадов приёмника с помощью АРУ позволяет уменьшить коэффициенты усиления, обеспечивая изменение амплитуды выходного сигнала в меньшее число раз по сравнению с изменением амплитуды входного сигнала.

Контрольные вопросы:

• Дайте определение избирательности РПрУ, перечислите её виды и объясните, как они реализуются.

• Дайте определение чувствительности РПрУ. Какие виды чувствительности РПрУ вам известны?

• Почему сравнивать различные РПрУ можно только по величине предельной чувствительности?

• Дайте определение коэффициента шума РПрУ. Напишите выражение для коэффициента шума приёмника, проанализируйте его и сделайте выводы.

• Как связаны между собой чувствительность и коэффициент шума РПрУ?

• Дайте определение частотной избирательности приёмника. Поясните на графике смысл коэффициента избирательности;

• Дайте определение полосы пропускания РПрУ и поясните её смысл;

• Объясните появление искажений в РПрУ. Какие бывают искажения и каковы причины их возникновения? Как проявляются искажения в РПрУ?

• Дайте определение амплитудной характеристике РПрУ, начертите её и объясните её вид. Какие параметры РПрУ определяются по амплитудной характеристике.

• Дайте определение динамического диапазона РПрУ и динамического диапазона сигнала. Как они связаны между собой?
