6.2. Упч с распределённой избирательностью
УПЧ с одиночными LC-контурами, настроенными на одну частоту. Схема такого каскада УПЧ показана на рис. 6.2.
Рис.6.2. Принципиальная схема одноконтурного каскада УПЧ
Такие УПЧ являются наиболее простыми в настройке и эксплуатации. Они имеют небольшую площадь усиления К0·П и низкий коэффициент прямоугольности kП. Поэтому они используются в основном как широкополосные УПЧ при относительно невысоких требованиях к избирательности.
Принципиальные схемы одноконтурных УПЧ (рис.6.2) отличаются от схем каскадов одноконтурных УРЧ только тем, что конденсаторы переменной ёмкости здесь заменены конденсаторами постоянной ёмкости. Остальные элементы схемы и их назначение такие же, как и в схемах УРЧ. На рис.6.2. показана ёмкостная схема связи колебательного контура со следующим каскадом. Конденсаторы ёмкостного делителя С1С2 одновременно играют роль конденсатора контура.
УПЧ с одиночными попарно расстроенными контурами.

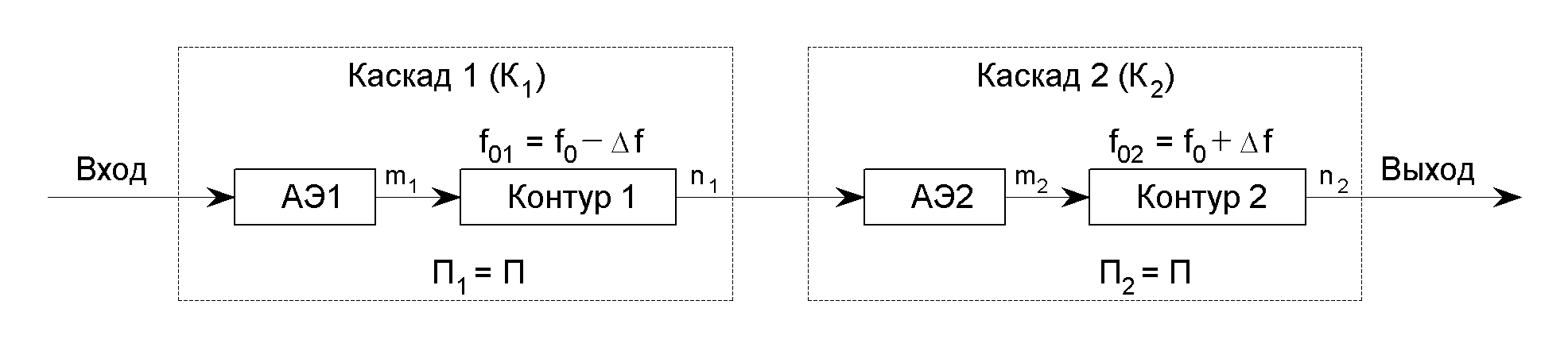

Структурная схема УПЧ с парами расстроенных контуров изображена на рис.6.3.
Рис.6.3. Структурная схема УПЧ с одиночными попарно расстроенными
контурами
УПЧ состоит из чётного числа каскадов. В каждой паре каскадов частоты настройки контуров имеют значения: f01 = f0 – Δf и f02 = f0 + Δf. Полосы пропускания обоих контуров одинаковы (П1 = П2 = П), контуры этих каскадов взаимно развязаны усилительными элементами (например, транзисторами).
АЧХ двух попарно расстроенных контуров показана на рис. 6.4.
Рис.6.4. АЧХ двух попарно расстроенных контуров
При контурах с равными эквивалентными резонансными сопротивлениями, идентичных транзисторах и равенстве коэффициентов связи m1 = m2 = m
и n1 = n2 = n (рис.6.4) усиление каскадов на частоте резонанса одинаковое.

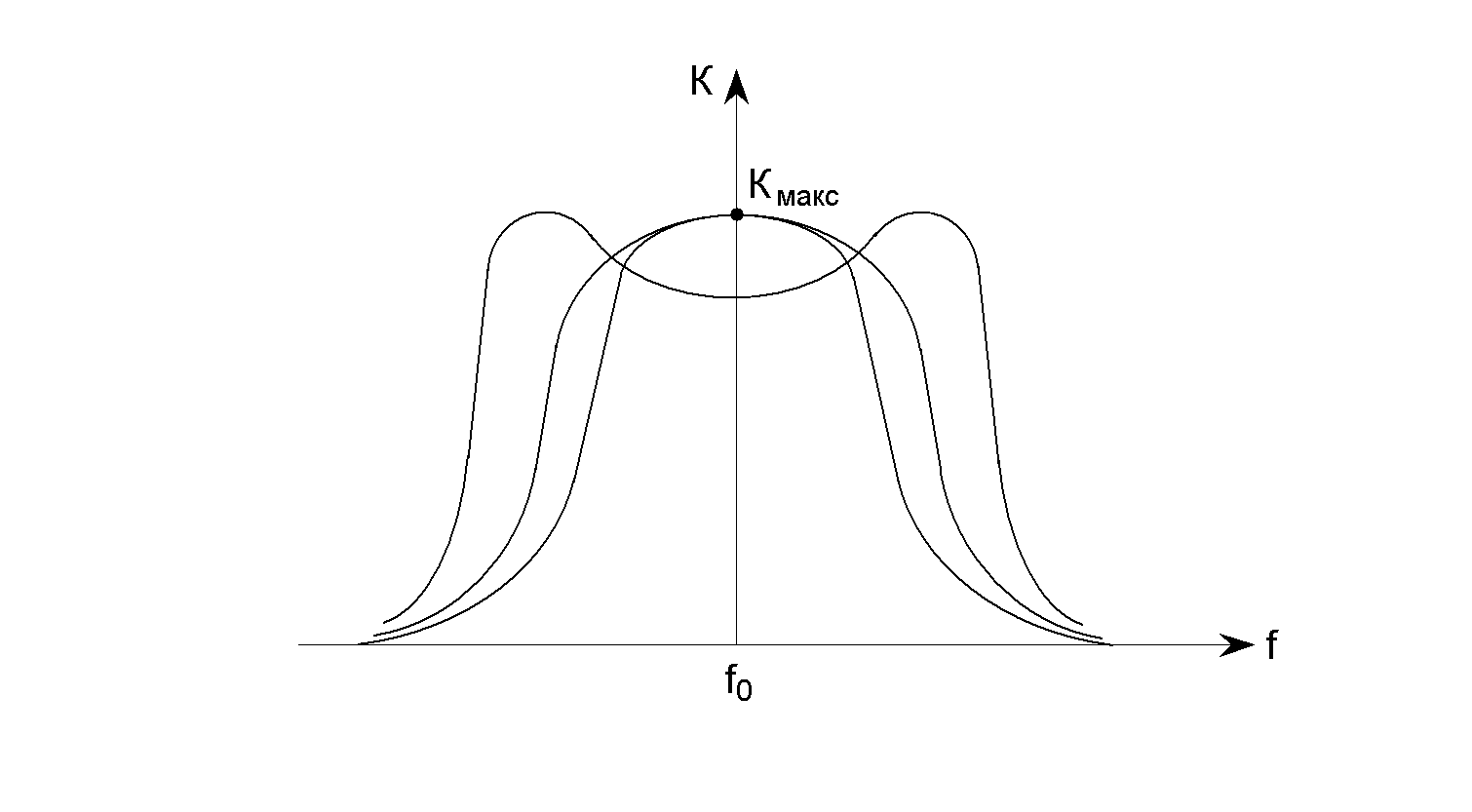

В зависимости от расстройки контуров (Δf) относительно средней частоты f0 результирующая форма АЧХ может быть одногорбой (1), уплощённой (2) или с провалом (3).
Рис.6.5. АЧХ УПЧ двух попарно расстроенных контуров
Значение расстройки, при которой АЧХ получается уплощённой, называется критической. При этом АЧХ максимально плоская вблизи частоты f0 и не имеет провала. Использование взаимной расстройки контуров существенно улучшает параметры УПЧ, обеспечивая большой коэффициент усиления при заданной полосе пропускания. Двухкаскадный усилитель даёт возможность получить более прямоугольную АЧХ, чем от двух каскадов с настроенными контурами. Недостатком УПЧ с парами расстроенных контуров является критичность к расстройке отдельных контуров.
УПЧ с парами расстроенных контуров применяются в широкополосных усилителях телевизионных и радиолокационных сигналов, в радиорелейных линиях.
УПЧ с тройкой контуров.
Структурная схема УПЧ с тройкой контуров показана на рис.6.6.
Рис.6.6. Структурная схема УПЧ с тройкой контуров
Такая схема построения УПЧ обеспечивает дальнейшее приближение АЧХ к прямоугольной форме. Контуры УПЧ настроены соответственно на частоты
f01 = f0 – Δf, f02 = f0 + Δf и f03 = f0. Контур в цепи третьего УЭ не расстраивают относительно центральной частоты спектра сигнала.
При контурах с равными эквивалентными резонансными сопротивлениями, идентичных транзисторах и равенстве коэффициентов связи m1 = m2 = m3 = m и n1 = n2 = n3 = n усиление каскадов на резонансной частоте одинаковое. Оптимальный выбор расстройки каскадов позволяет получить плоскую вершину АЧХ без провалов.
УПЧ с двухконтурным полосовым фильтром.

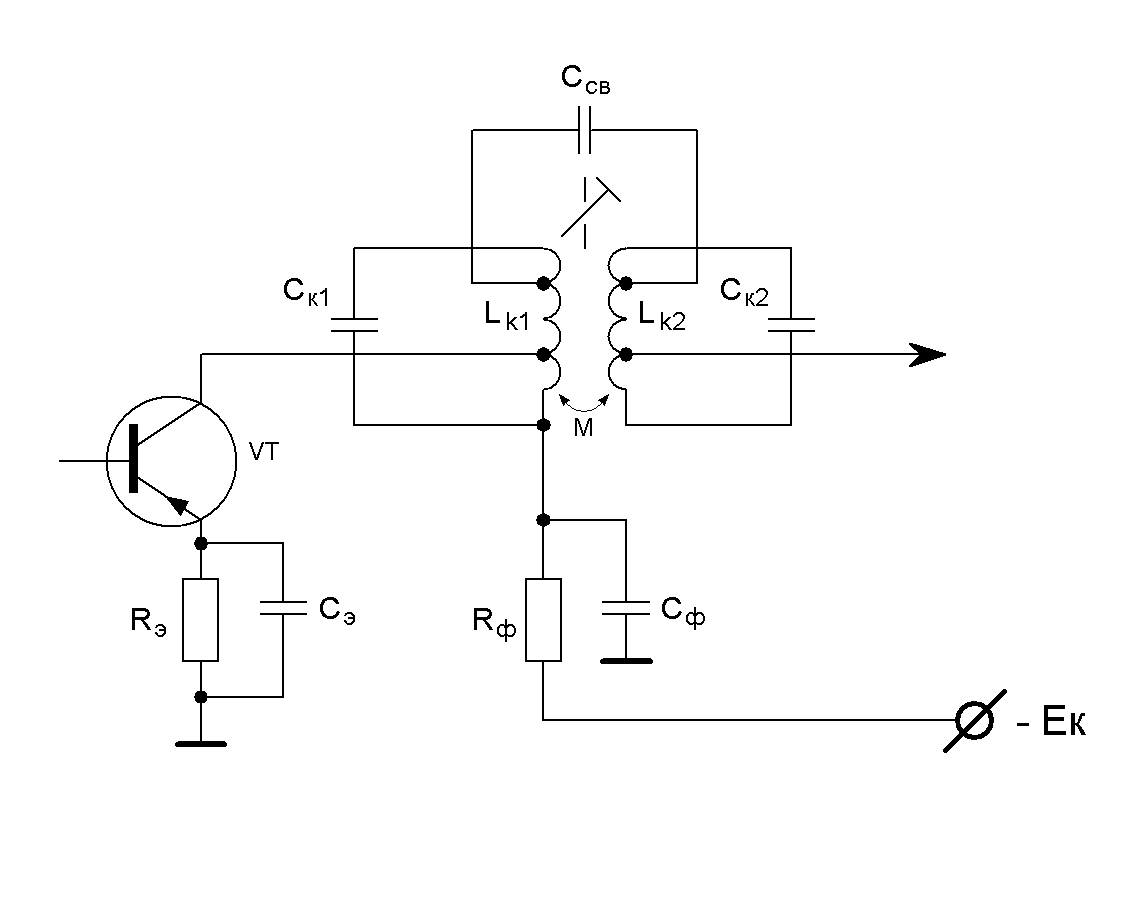

Каскад УПЧ с двухконтурным ПФ позволяет получить те же характеристики, что и УПЧ с одиночными попарно расстроенными контурами, но при меньшем количестве усилительных каскадов. Резонансные фильтры состоят из двух настроенных на одну частоту электрически связанных контуров LК1CК1 и LК2CК2 (рис.6.7):
Рис.6.7. Схема УПЧ на двухконтурном ПФ с индуктивно-ёмкостной
связью
В рассматриваемой схеме контур LК1CК1 подключается к выходному электроду транзистора, а контур LК2CК2 – к входному электроду транзистора следующего каскада, при этом CК1 = CК2 = CК и LК1 = LК2 = LК. В зависимости от величины связи между контурами форма АЧХ может быть одногорбой (при слабой связи), двугорбой (при сильной связи) или уплощённой (при оптимальной связи). В схеме рис.6.7 действует комбинированная электрическая связь: внешняя ёмкостная через конденсатор связи ССВ и трансформаторная через взаимную индуктивность М между катушками LК1 и LК2.

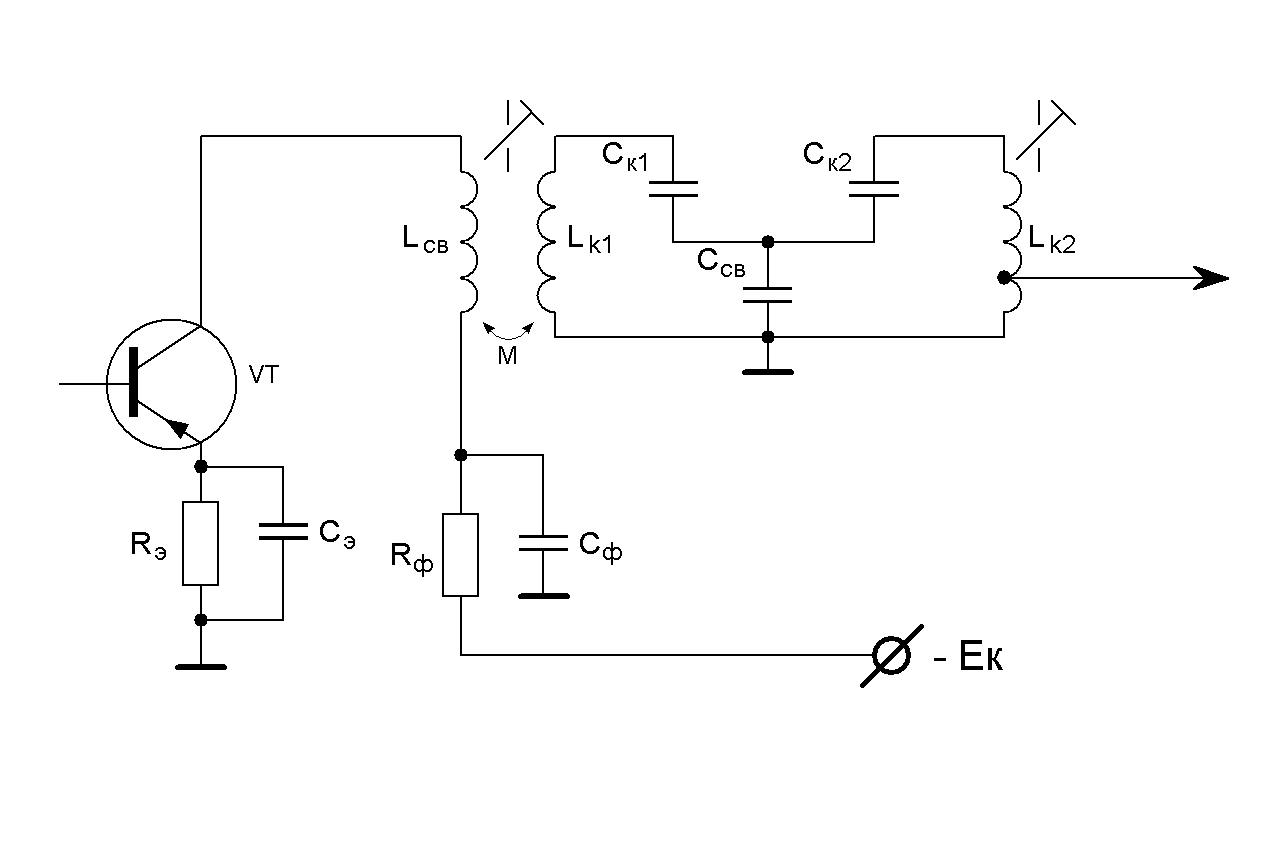

В схеме двухконтурного ПФ, приведенной на рис.6.8, действует внутренняя ёмкостная связь через конденсатор связи С СВ, причём, ССВ >> СК.
Рис.6.8. Схема УПЧ на двухконтурном ПФ с внутренней ёмкостной связью
К достоинствам УПЧ с двухконтурными ПФ следует отнести хорошую прямоугольность АЧХ, меньшую критичность к расстройке контуров, удобство регулирования полосы пропускания. Усилители с двухконтурными ПФ применяют в узкополосных УПЧ, например, в вещательных РПрУ.
