1.Определение основных параметров насоса
1.1Определение производительности насоса.
Производительность насоса определяю по следующей формуле:
- максимальный суточный расход воды потребителями посёлка (исключая расход на противопожарные нужды), м /сут.;
T - продолжительность работы насосной установки (берется с графика водопотребления), ч.
1.2Определение напора.
Напор насосной установки зависит от выбранной схемы подачи воды. Далее приводится расчёт напора для насосной установки, схема которой представлена на рис..
Вода в колодце и ВБ находится под атмосферным давлением, напор определяется по следующей зависимости:
H0 - геометрическая высота подъёма воды, м.
h - потери напора на линиях всасывания и нагнетания, м.

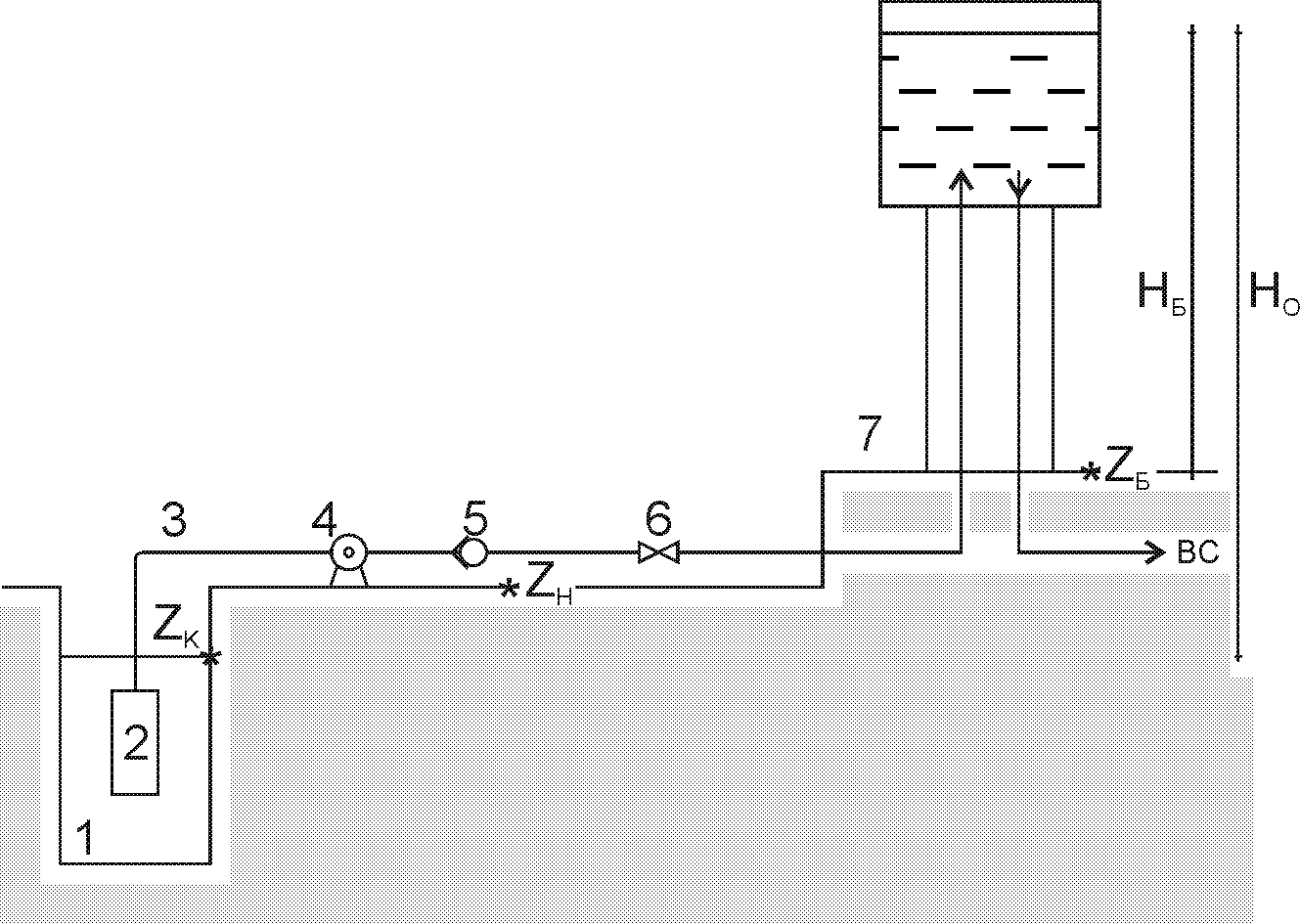

Рис.5. Схема насосной установки:
1 - колодец; 2 - приемный клапан с сеткой; 3 - колено; 4 - насос; 5 - обратный клапан; 6 - регулировочная задвижка; 7 - водонапорная башня
Геометрическая высота подъёма определяется по формуле:
,
где - геодезическая отметка уровня воды в колодце, м;
- геодезическая отметка уровня воды ВБ, м.
(50 - 47) + 31,81= 34,81 м
Потери напора являются суммой потерь на линиях всасывания (2-3-4) и нагнетания (4-5-6-7):
48 – 47=1 м<6 – 7 м следовательно кавитации воды в насосе не происходит.
2. Определение потерь напора
Так как на трубопроводе имеются местные сопротивления, то согласно принципу наложения потерь общие потери напора на нём являются алгебраической суммой потерь по длине и потерь напора в местных сопротивлениях:
- потери напора на линии всасывания или нагнетания;
- коэффициент гидравлического сопротивления трения;
- сумма коэффициентов местного сопротивления;
l - длина трубопровода, м;
d - действительный диаметр трубопровода, м;
v - действительная скорость движения воды в трубе.
Скорость движения воды для насосных станций определяется из соображений экономичности работы трубопровода и выбирается из [2П1]
Диаметр труб, мм |
Скорость движения воды, м/с |
|
всасывающие |
нагнетающие |
|
от 250 до 800 |
0,8…1,5 |
1,3…2 |
По выбранной скорости трубопровода и расходу насоса определяем диаметр трубопровода и выбираем ближайший действительный диаметр трубы:
= 0,182 м =182 мм dBC(деиств.) = 200 мм = 0,2 м
=0,153 м = 153 мм dНГ(деиств.) = 150 мм = 0,15 м
Уточняем действительную скорость движения воды:
Q - расход насоса.
d - действительный диаметр трубопровода.
= 0,99 м/с
= 1,76 м/с
Для определения коэффициента гидравлического сопротивления (l) находим число Рейнольдса для каждого из трубопроводов:
где n - коэффициент кинематической вязкости при 10°С, n=1,306*10-6, м2/с.
= 151607 = 202143
Так как на обоих трубопроводах Re>2320 след. наблюдается турбулентный режим движения жидкости. При турбулентном режиме определяют составной критерий:
где Δ – абсолютная шероховатость выбирается из [2П2], для стальных сварных (0,03…0,1) ∙ м.
= 0,07 ∙ 10-3 ∙ 151607/0,2 = 53 = 0,07 ∙ 10-3 ∙ 202143/0,15 = 94
Так как составной критерий при расчёте обоих трубопроводов больше 10, то коэффициент l определяют по формуле Альтшуля (переходная зона):
= 0,0185
= 0,0185
Для определения потерь на линиях всасывания (2-3-4) и нагнетания (4-5-6-7) выбираем коэффициенты местных сопротивлений из [2П3], [2П4]:
На линии всасывания местные сопротивления будут создаваться сеткой и коленом.
Коэффициент местного сопротивления сетки ( с) принимаем равным 5,2;
Коэффициент местного сопротивления колена ( к) принимаем равным 0,23 ((R/d)=4);
Коэффициент местного сопротивления обратного клапана ( кп) принимаем равным 5,5;
Коэффициент местного сопротивления полностью открытой задвижки з принимаем равным 0,45.
= = 0,345 м
= = 2,968 м
= 0,345 + 2,968 = 3,31 м
Определяем напор:
= 34,81 + 3,31 = 38,12 м.
