2.5 Определение поправочного расхода.
-1,8м,
перегружено направление расходов против
хода часовой стрелки. Следует поправочный
расход
пропустить в направлении, обратном
знаку величины
.
Поправочный расход определяется по формуле:
=
,
где -
-
неувязка потерь напора в данном кольце,м.
=
=
1,86 л/с;
Для участков зоны кольца, где потери были выше, уменьшают расход на , а для зоны участков с противоположным знаком, где потери были меньше, увеличивают расходы на такую же величину.
g = 21.26 + 1,86 л/с = 23,12 ∙ 10 м /с;
g = 17,4 + 1,86 л/с = 19,26 ∙ 10 м /с;
g = 21.26 -1,86 л/с = 19,4 ∙ 10 м /с;
g = 9,64 – 1,86 л/с = 7,78 ∙ 10 м /с;
d
=
1,13
=
0.157 м = 157мм
d
=
1,13
=
0.143 м = 143мм
d
=
1,13
=
0.143м = 143мм
d
=
1,13
=
0.091 м = 91мм
Вычисленный диаметр приводим к большему стандартному значению и определяем удельное сопротивление А [1П4]. Материал труб – сталь.
d = 150мм А = 30,65 с /м
d = 150мм А = 30,65 с /м
d = 150мм А = 30,65 с /м
d = 100мм А = 172,9 с /м
Уточняем действительную скорость по формулам:
=
1,31 м/с,
=
1,09 м/с,
=
1,1 м/с,
=
0,99 м/с,
Если < 1,2 м/с, выбирают К - поправочный коэффициент к значениям А [1П5] или рассчитываем по формуле :
.
При ≥ 1,2 м/с принимают К =1( кроме асбестоцементных).
;
;
;
Потери напора на каждом участке водопроводной сети:
= 1 ∙ 30,65 ∙ 23,12 ∙ 97 ∙ 10 = 1,59 м,
= 1,03 ∙ 30,65 ∙ 19,26 ∙ 147 ∙ 10 = 1,72 м,
= 1,03 ∙ 30,65 ∙ 19,4 ∙ 162 ∙ 10 = 1,92 м,
= 1,03 ∙ 172,9 ∙ 7,78 ∙ 141 ∙ 10 = 1,52 м.
Увязка после перерасчета:
+ - - = 1,59 + 1,72 – 1,92 – 1,52 = -0,13 м.
< 0,5 следовательно кольцо увязано.
3. Расчет магистрали
Магистраль – наиболее нагруженный (по расходу) и протяженный участок сети.

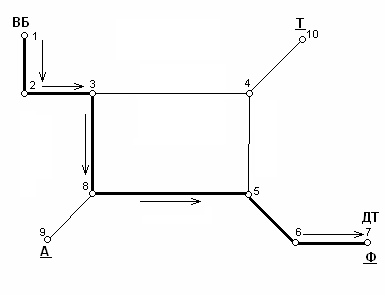

Рис.3 Схема магистрали
Для расчёта магистрали сначала определяем диаметр труб магистрали не вошедших в кольцо, действительную скорость и потери напора на этих участках.
Участки магистрали не вошедшие в кольцо: 1 – 2, 2 – 3, 5 – 6, 6 – 7.
Расчёт диаметра труб:
q - расчётный расход на участке кольца.
υэк - экономичная скорость движения в трубе, выбирается в пределах 0,9…1,2 (м/с).
Принимаем υэк =1,2 м/с
g = 46,27 л/с = 46,27 ∙ 10 м /с;
g = 46,27 л/с = 46,27 ∙ 10 м /с;
g = 23,43 л/с = 23,43 ∙ 10 м /с;
g = 19,79 л/с = 19,79 ∙ 10 м /с;
d
=
1,13
=
0.22 м = 220мм
d = 1,13 = 0.22 м = 220мм
d
=
1,13
=
0.158 м = 158мм
d
=
1,13
=
0.145 м = 145мм
Вычисленный диаметр приводим к большему стандартному значению и определяем удельное сопротивление А [1П4]. Материал труб – сталь.
d = 250мм А = 2,187 с /м
d = 250мм А = 2,187 с /м
d = 200мм А = 6,959 с /м
d = 150мм А = 30,65 с /м
Уточняем действительную скорость:
=
0,94 м/с,
=
0,94 м/с,
=
0,74 м/с,
=
1,12 м/с,
Если < 1,2 м/с, выбирают К - поправочный коэффициент к значениям А [1П5] или рассчитываем по формуле :
.
При ≥ 1,2 м/с принимают К =1( кроме асбестоцементных).
;
;
;
Потери напора на каждом участке магистрали не входящих в кольцо:
=
1,04 ∙ 2,187 ∙ 46,27
∙
97 ∙ 10
=
0,47 м,
=
1,04 ∙ 2,187 ∙ 46,27
∙
84 ∙ 10
=
0,41 м,
=
1,085 ∙ 6,959 ∙ 23,43
∙
94 ∙ 10
=
0,39 м,
=
1,03 ∙ 30,65 ∙ 19,79
∙
120 ∙ 10
=
1,48 м.
Вычисляем общие потери напора по длине магистрали:
=
0,47 + 0,41 + 1,92
+ 1,52 + 0,39 + 1,48 = 6,19 м.
Общие потери, с учетом потерь напора в местных сопротивлениях:
=
1,1 ∙ 6,19 = 6,81
м.
