Вопросы:

1. Какой системы электроизмерительные приборы вмонтированы в выпрямитель и что они измеряют ?

2. Какова цена деления шкалы, по которой определяется величина снимаемого переменного напряжения ?

Задание 5. Изучение выпрямителя ВУП-2.

Цель: Изучить устройство, технические возможности ВУП-2 и овладеть навыками работы с ним.

1. Изучите устройство, монтажную схему и органы управления выпрямителя ВУП-2 или ВУП-2М (на раскрытом экземпляре).

2. Измерьте выходные напряжения выпрямителя.

3. Используйте ВУП-2 для питания счётчика Гейгера с целью измерения естественного космического фона. Для этого включите счётчик в ламповую панель выпрямителя (при этом клеммы с напряжением 350 и 100 В включаются последовательно с помощью перемычки в ламповой вилке счётчика и на него подаётся напряжение 450 В). Используя усилитель низкой частоты посчитайте число щелчков регистрируемых счетчиком за 1 минуту, которые возникают в результате попадания в счетную трубку космических лучей и радиоактивных излучений окружающих тел.

Вопросы:

1. Можно ли выпрямитель ВУП-2 использовать для демонстрации опыта Эрстеда?

2. Почему для питания радиотехнических схем необходим выпрямитель с фильтром?

Задание 6. Изучение источника электропитания ИЭПП-1.

Цель: Изучить технические параметры и овладеть навыками работы с ИЭПП.

1. Рассмотрите лицевую и заднюю стенки выпрямителя и определите назначение всех элементов (клемм, тумблеров, вольтметра, предохранителей и др.), которые на них расположены.

2. Проверьте соответствие положения предохранителя напряжению сети.

3. Измерьте вольтметром выходные напряжения ИЭПП-1.

4. Измерьте напряжения (клеммы “0,5-12 В”) при различных сопротивлениях внешней части цепи. Для этого соберите электрическую цепь, состоящую из лабораторного амперметра, вольтметра (вмонтированного в выпрямитель) и реостата (30 Ом, 5 А). Реостатом установите силу тока 0,5, а затем 1 А и измерьте напряжения при различных нагрузках выпрямителя. Сделайте вывод.

Вопросы:

1. Чем отличается стабилизированное напряжение от нестабилизированного напряжения источника тока?

2. Как определяется величина тока защиты от перегрузок электрических цепей, питаемых стабилизированным напряжением ИЭПП-1?

Задание 7. Изучение источника питания ИПД-1.

Цель: Изучить технические параметры и овладеть навыками работы с ИПД-1.

1. Рассмотрите лицевую сторону и заднюю стенки выпрямителя ИПД-1 и определите назначение всех элементов, которые на них расположены (клеммы, вольтметр, сигнальные лампочки, предохранители и др.)

2. Изучите, как защищается от перегрузок: а) входная цепь выпрямителя; б) электрические цепи с нестабилизированным напряжением; в) электрические цепи со стабилизированным напряжением?

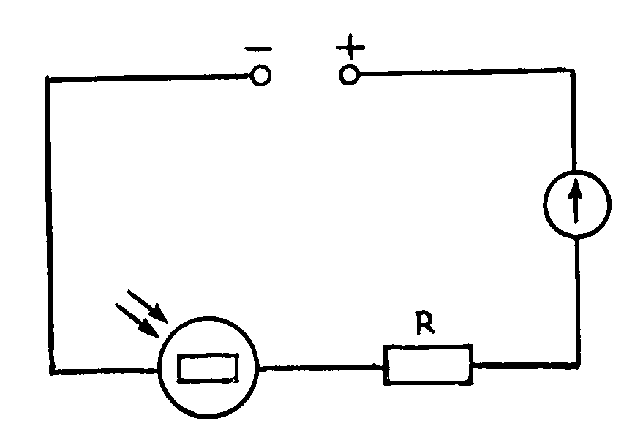

3. И спользуйте выпрямитель ИПД-1 для решения следующей экспериментальной задачи: “Электрическая цепь (рис. 2-21), состоящая из фоторезистора (в затемненном состоянии), резистора и гальванометра подключается к источнику стабилизированного напряжения. Во сколько раз изменится сопротивление фоторезистора после его

Рис. 2 –21     освещения? ”

М

Рис. 2-21

ожно ли решить эту задачу, используя источник тока с нестабилизированным напряжением?

Вопросы:

1. Из каких основных блоков состоит ИПД-1?

2. Каково назначение предохранителей, которые установлены на задней стенке ИПД-1?

В отчете о подготовке к работе предоставить:

1. Краткие теоретические сведения о принципах действия полупроводниковых выпрямляющих элементов и схемах выпрямления.

2. Устройство и технические характеристики школьных выпрямителей (назначение, принципиальные электрические схемы, максимальные значения выпрямленного напряжения и силы тока, правила эксплуатации и др.).

3. Содержание заданий и схемы опытов.

18
