5 Охрана окружающей среды
В целях зашиты окружающей среды от загрязнения на нефтебазе должны проводится мероприятия по сокращению выброса загрязняющих веществ в воду и в воздух. Для обеспечении требований к состоянию и свойствам воды, водных объектов хозяйственно-питьевого и культурно бытового водопользования изложено в правилах охраны поверхностных вод имеющих самостоятельный выпуск сточных вод и разработаны нормы предельно допустимых сбросов (ПДС) загрязняющих веществ. Под ПДС вещества водного объекта понимается масса вещества в сточных водах максимально допустимая к отведению с установленным режимом в данном пункте водного объекта в единицу времени. С целью предотвращения загрязнения водоёмов сточными водами на нефтебазе осуществляется внедрение системы оборотного водоснабжения и повторного использования очищенных вод. Для обеспечения контроля за расходом воды на нефтебазе установлены водомерные устройства и приборы независимо от количества потребляемой или сбрасываемой воды. Основными компонентами выбросов нефтебазы, загрязняющими воздух, являются: углероды, окись углерода, окислы серы и азота.
6 Учебный полигон
Учебный полигон находится во дворе С(А)ФУ. На полигоне имеется оборудование.
6.1 Силовой двушкивный агрегат
Силовые приводы состоят из комплекса передач и механизмов, осуществляющих преобразование электроэнергии или энергии топлива в механическую и обеспечивающих управлением механической энергией.
В дизельном приводе применяют двигатели внутреннего сгорания в основном типа В2-450, мощность которых суммируется цепной трансмиссией или клиноременными передачами и передаётся на исполнительные механизмы:
- дизель В2-450;
- муфта упругая;
- редуктор (1.53);
- ШПМ-300;
- шкивы клиноременной передачи (16 ремней);
- сдвоенная ШПМ 1500;
- рама;
- опоры вала.
6.2 Компрессор
Для снабжения сжатым воздухом пневматических систем буровых установок применяют компрессорные установки с механическим приводом от трансмиссии силовых агрегатов или с индивидуальным электроприводом.
В компрессорных установках с механическим приводом приводной шкив соединён с валом компрессора через ШПМ-500.
В установках с электрическим приводом вал компрессора соединён с электрическим двигателем через упругую муфту.
Компрессорные установки работают в автоматическом режиме, включаясь при падении давления в пневмосистеме до 0,7-0,75 МПа и выключаясь при давлении 0,8-0,85 МПа.
Компрессорная установка с механическим приводом допускает работу без автоматики, для чего должна включаться и выключаться ШПМ с пультом крана управления компрессором.
6.3Автоматический элеватор
Он предназначен для автозахвата и освобождения колонны бурильных труб в процессе СПО (спуско-подъемная операция). В корпусе элеватора в нижней части размещены три гладких клина, которые при схождении захватывают с помощью рычажной системы бурильную колонну торец замка резьбы. В верхней части элеваторы имеются рамки, которые связаны с клиньями и могут спускать их для захвата замка или поднимать для его освобождения. Автоэлеватор подвешивают к талевому блоку на двух штропах.
6.4 Коробки перемены передач лебёдки ЛБУ - 6 – 270
Есть рычаги для включения 1 и 2 скоростей, а также для 3 и 4 скоростей включение 5-й быстрой независимой скорости. Всего 5 скоростей.
6.5 Двухсекционный кронблок УКБ-6-270
Двухсекционный кронблок УКБ-6-270 представлен на рисунке 2.

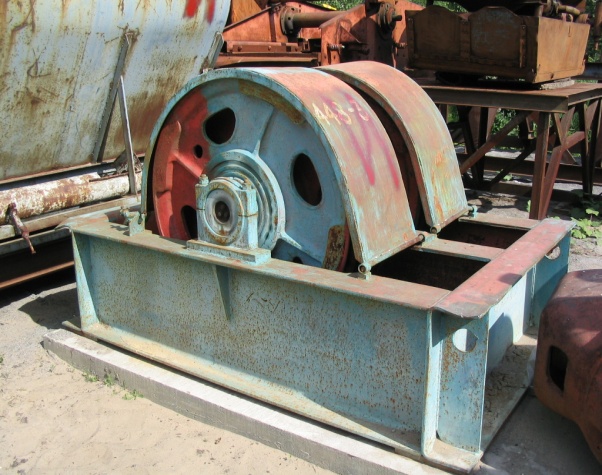

Рисунок 2 – Двухсекционный кронблок УКБ-6-270
Кронблок представляет собой раму, на которую смонтированы опоры и оси со шкивами талевого каната. Кронблоки по конструкции бывают одноосные (все шкивы на одной оси) и двухосные (на каждой оси монтируется секция шкивов).
Оси монтируются секциями шкивов:
- кожух;
- шкив;
- рама.
