1.5.8 Выбор газового разрядника.

Предназначен для защищает устройство от перегрузок питающей сети.

Внешний вид газового разрядника показан на рисунке 1.11.

Рисунок 1.11

Технические характеристики приведены в таблице 1.14.

Таблица 1.14

Тип

FS

Напряжение пробоя ,В

400

Контакты

2х-электродный

Конструктивное исполнение

выводной

Диаметр корпуса, мм

8

Длина корпуса, мм

7,9

Рабочая температура, С

-40... 125

Производитель

Epcos

1.5.9 Выбор диодов.

1.5.9.1 Диод КН102А.

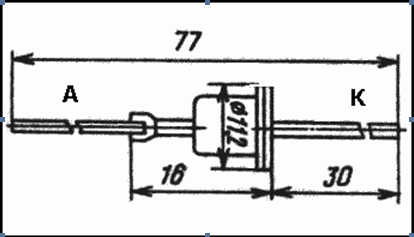

Внешний вид диода показан на рисунки 1.12.

Рисунок 1.12

Технические характеристики приведены в таблице 1.15.

Таблица 1.15

Напряжение в открытом состоянии(Iоткр 0.2А),В

1.5

Максимально допустимый средний ток в открытом состоянии,А

0.2

Импульсный ток в открытом состоянии(tи<10мс),А

2

Максимальное напряжение в закрытом состоянии,В

5

Постоянный ток в закрытом состоянии,мкА

80

Максимально допустимое постоянное обратное напряжение,В

10

Максимальное импульсное неотпирающее напряжение(tимп<2мкс),В

2

Максимальное импульсное отпирающее напряжение,В

20

Критическая скорость нарастания напряжения в закрытом состоянии,В/мкс

0.3

Время выключения,мкс

40

Диапазон рабочих температур,C

-40…70

1.5.9.2 Диод 30eth06.

Внешний вид диода показан на рисунке 1.13.

Рисунок 1.13

Технические характеристики диода показаны в таблице 1.16.

Таблица 1.16

Параметры

Max

Единицы

Пик VRRM Повторное Обратное Напряжение

600

В

Средний Ректификатор Передовой Поток TC = 103°C

30

А

Не Повторный Пиковый Поток Скачка

200

Действие Температурами Соединения и Хранения

-65 175

°C

1.5.9.3 Диод her1608g.

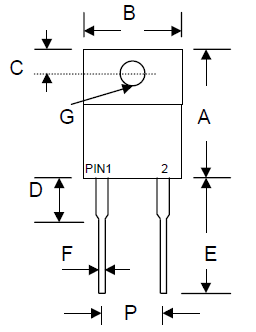

Внешний вид диода показан на рисунке 1.14.

Рисунок 1.14

Размеры приведены в таблице 1.17.

Таблица 1.17

К - 220A

Обозначение

Min

Max

A

14.9

15.1

B

-

10.5

C

2.62

2.87

D

3.56

4.06

E

13.46

14.22

F

0.68

0.94

G

3.74

3.91

H

5.84

6.86

I

4.44

4.70

J

2.54

2.79

K

0.35

0.64

L

1.14

1.40

P

4.95

5.20

Все Измерения в мм

Технические характеристики приведены в таблице 1,18.

Таблица 1.18

Особенность

Символ

HER 1608G

Единица

Пиковое Повторное Обратное Напряжение, Работающее Пик, Полностью изменяет Напряжение Запирающее напряжение DC

Vrrm Vrwm Vr

1000

В

СРЕДНЕКВАДРАТИЧЕСКОЕ Обратное Напряжение

Vrirms)

700

В

Средний Исправленный Поток Продукции @TC = 105°C

lo

16

А

Неповторный Пиковый Передовой Поток Скачка 8.3 миллисекунд Единственная половина волны синуса, нанесенной на номинальный груз (Метод JEDEC)

ifsm

250

А

Отправьте Напряжение @if = 16A

Vfm

1.7

В

Обратное Время Восстановления

trr

80

nS

Типичная Емкость Соединения

C]

130

PF

Действие и Диапазон температуры Хранения

Tj, Tstg

-65 to+150

°C

1.5.10 Выбор предохранителей.

Выбираем предохранитель H630PT-15A.

Внешний вид показан на рисунке 1.15.

Рисунок 1.15

Технические характеристики:

-Диапазон номинальных рабочих токов: ................................... 0.2 - 20 А;

-Диапазон рабочих температур: .............................................. -60…+85°С.

L×D=30×6.35mm

1.6 Описание схемы электрической принципиальной

Конструкция ИИП — произвольная, взаимное расположение компонентов некритично.

В связи с тем что УМЗЧ имеет собственную защиту по току, нет необходимости этой функции у ИИП. Частота преобразования непостоянна она тем выше, чем больше мощность на-грузки. Термисторы RK1 и RK2 ограничивают пусковой ток зарядки оксидного конденсатора С21 при включении в сеть.

Для обесточивания устройства в случае аварии предназначен выключатель-автоматSF1. Газовый разрядник F1 защищает устройство от перегрузок по напряжению питающей сети. На конденсаторах СЮ, С17 и двухобмоточном дросселе L2 собран П-образный фильтр, препятствующий проникновению высокочастотных помех из ИИП в сеть.

Диодный мост VD8 выпрямляет переменное напряжение сети, а конденсатор С21 его сглаживает, конденсатор С22 шунтирует выход выпрямителя по высокой частоте.

На резисторах R1, R2, R7, конденсаторе СЗ и динисторе VD7 собран релаксационный генератор, который вырабатывает импульсы, необходимые для запуска генератора после включения питания, а также восстановления условий для возникновения генерации после ее срыва.

Резисторы R8—R15 ограничивают базовый ток переключательных транзисторов VT1—VT8, конденсаторы С6— С9, С11—С14 ускоряют их переключение. Диоды VD5, VD6, VD9, VD10 демпфируют выбросы напряжения переходных процессов. Резисторы R3—R6, R18—R21 в эмиттерных цепях транзисторов выравнивают протекающий через них ток. Конденсатор С20 устраняет подмагничивание магнитопровода не насыщающегося трансформатора Т1 постоянным током.

Через резисторы R16, R17 образована цепь положительной обратной связи с выхода преобразователя (с обмотки III трансформатора Т1) на его вход (об-мотку V трансформатора Т2). От сопротивления этих резисторов, числа витков обмоток, габаритов и магнитных свойств материала магнитопровода насыщающегося трансформатора Т2 зависит частота преобразования.

Диодный мост VD1—VD4 выпрямляет импульсное напряжение обмотки I трансформатора Т1. Конденсаторы С1, С2, С4, С5, С15, С16, С18, С19 и двух-обмоточный дроссель L1 сглаживают высокочастотные и низкочастотные пульсации выходного напряжения.

Предохранители FU1 и FU2 обеспечивают защиту от медленного увеличения тока нагрузки сверх допустимого предела. Светодиод HL1 — индикатор рабочего состояния устройства, резистор R22 — токоограничительный.

Конструкция ИИП — произвольная, взаимное расположение компонентов некритично, хотя желательно, чтобы каждый из диодов VD5, VD6, VD9, VD10 был размещен возможно ближе к своей паре транзисторов VT1VT3, VT2VT4, VT5VT7, VT6VT8. Источник собран навесным монтажом.

Выключатель-автомат А-0701НМ (SF1) производства Sang Мао Enterprise Co., Ltd., на ток размыкания 15 А и номинальное напряжение 250 В, можно заменить на А-0702А, А-0702Х, A-0710W, CBLS2A15, М115-В120.

Термисторы SCK-2R515 (RK1 и RK2) можно заменить на MS32 5R020, MS32 7R015 или аналогичные NTC-термисторы с максимальным допустимым током не менее 15 А и номинальным сопротивлением от 5 до 10 Ом при температуре 25 °С

Клавишный выключатель питания TR26-21C-11D1 (SA1) заменим на SWR74 или на выключатель с подсвет-кой MK-521A/N. Газовый разрядник 2027-35-С (F1) можно заменить на B88069-X2380-S102, B88069-X370-S102, В88069-Х410, FS04X-1JOS или FS04X-1JMG.
