1.5.3.4 Выбор неполярных конденсаторов.
В качестве неполярных конденсаторов использованы конденсаторы КМ-5А (рисунок 1.4). Предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах. Конденсаторы изготавливают в соответствии с ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ. Конденсаторы
выпускают в водородоустойчивом и неводородоустойчивом исполнениях.

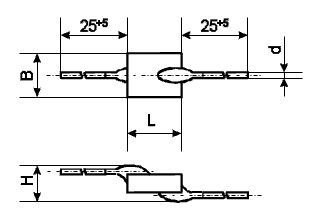

Рисунок 1.6
Таблица 1.8
Обозначение |
Размеры, мм |
|||
в идо размера |
L max |
В max |
Н max |
d |
I |
5,0 |
3,5 |
3,0 |
0,5±0,1 |
II |
6,0 |
4,5 |
||
Основные технические характеристики, приведены в таблице 1.7.
Таблица 1.9
Номинальная емкость, мкФ |
Номинальное напряжение, В |
Климатическая категория |
Тангенс угла потерь |
Температурная характеристика емкости, % |
1500 пФ…0,068 мкФ; |
50 |
-60/125/21 |
не более 0,035 |
+30/-30 |
1.5.4 Выбор транзисторов.
При выборе транзисторов необходимо учитывать следующие требования: Uкэ max должно быть больше чем напряжение источника питания, Iк max больше чем протекающий ток в цепи коллектора. А так же по коэффициенту и по граничной частоте транзистор должен отвечать требуемым условиям. Он должен подходить по назначению и иметь минимальные габариты.
Исходя, из перечисленных требований выбираются транзисторы для разрабатываемого изделия.
1.5.4.1 Транзистор КТ812А (рисунок 1.7). Транзистор кремниевый мезапланарный структуры п-р-п импульсный. Предназначены для применения в импульсных и переключающих устройствах. Корпус металлический со стеклянными изоляторами и жесткими выводами.
Масса транзистора не более 20 г.

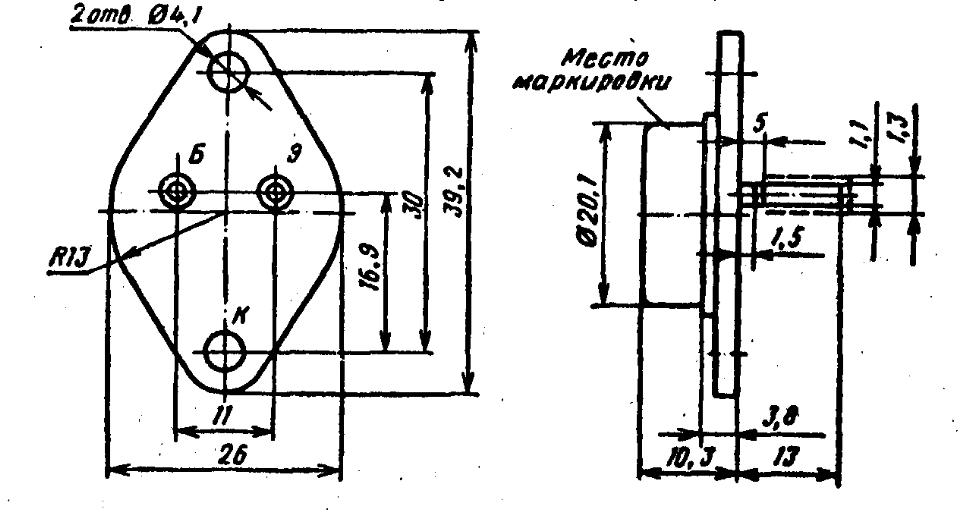

Рисунок 1.7
Таблица 1.10
Структура |
n-p-n |
Максимальное напряжение к-э, В |
400 |
Максимальный допустимый ток , А |
8 |
Статический коэффициент передачи тока h21э мин. |
4 |
Граничная частота коэффициента передачи тока, МГц |
3.00 |
Максимальная рассеиваемая мощность , Вт |
50 |
Тип корпуса |
КТ-9 |
1.5.5 Выбор диодов.
1.5.5.1 KBPC2510 (рисунок 1.8) - диодный мост 25А 1000В в металлическом корпусе с выводами в виде ножевых клемм 6,3мм.
Мост KBPC2510 применяется для выпрямления токов промышленной частоты 50/60Гц.
Рисунок 1.8
Основные технические характеристики, диодного моста, приведены в таблице 1.11.
Таблица 1.11
Iпрям. пост. (mах) |
25А (при tкорп. = 55°C) |
Uобр. пост. (mах) |
1000V |
Uобр. пиков. повтор. (max) |
1000V |
Uвх. перем. (max) |
700V (действующее) |
Uпрям. пад. |
<1,1V |
|
(на одном диоде) |
Диапазон рабочих температур |
-55..+150°С |
Аналоги |
МВ2510, BR2510 |
1.5.6 Выбор светодиода.
В данном устройстве используется светодиод АЛ307ГМ (рисунок 1.9). Данный светодиод обеспечивает индикацию правильной работы ИИП.

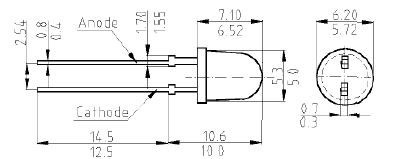

Рисунок 1.9
Основные технические характеристики, приведены в таблице 1.12
Таблица 1.12
Тип |
Цвет свечения |
Цвет корпуса |
Длина волны |
Сила свечения |
Прямой ток |
Прямое напряжения |
Угол |
АЛ307ГМ |
зеленый |
Зеленый с диспергатором |
567 |
1,5 |
10 |
2,4 |
50 |
1.5.7 Выбор термистора.
Применяется для температурной компенсации электронных цепей, ограничение пускового тока.
Внешний вид термистора показан на рисунке 1.10.
Рисунок 1.10
Размеры термистора показаны в таблице 1.12.
Таблица 1.12
Диаметр |
D max, |
L min, |
d, |
р, |
Т max, |
диска, (0 мм) |
(мм) |
(мм) |
(мм) |
(мм) |
(мм) |
20 |
21,5 |
26 |
1,0 |
8 |
6 |
Основные технические характеристики, приведены в таблице 1.13.
Таблица 1.13
Наименование |
Сопр., (Ом) при 25°С, I=0 |
Max ток, (А) |
Темп. пост., (мВт/ °С) |
Темп. пост. время, (сек.) |
Рабочая темп., (°С) |
SCK -2R515 |
2,5 |
15 |
29 |
103 |
-40…+200 |
