3 Расчет и конструирование главной балки
3.1 Определение расчетной схемы главной балки и расчетных усилий
При передаче нагрузки на главную балку через 5 или более балок настила (вспомогательных балок) можно считать нагрузку равномерно распределенной.

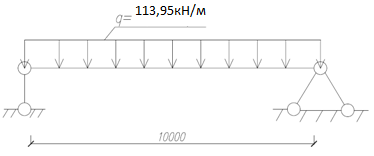

Рисунок 7 – Расчетная схема балки
Определяем нормативное значение нагрузки на главную балку:
qn = (qннаст + qБНн/а + рn) 1,02·В (16)
q=((qнастн + qБНн/а) + р) 1,02·В (17)
qn= (γстtH +gсв.БН/a+pn) 1,02В = 1,02 7 (0,914+11)= 85,066 кН/м
q= ((γстtH +gсв.БН/a) +p) 1,02·В = (0,914 *1,05 + 15) 1,027= 113,95 кН/м
Рисунок 8 – Эпюры моментов и поперечных сил
Мmax = , (18)
Мmax==1424,4 кНм
Qmax = , (19)
Qmax 569,75кН
WХ треб = , (20)
WХ треб= = 5935 см3
3.2 Определение высоты главной балки
Высота главной балки назначается из сопоставления оптимальной высоты по условию прочности, минимальной по условию жесткости и заданной строи-тельной высоты.
Оптимальная высота балки - такая высота, при которой суммарный вес поясов и стенки будет наименьшим, определяется по формуле:
hopt 1,2 (21)
hopt=1,2= 92,45см
Минимальная высота главной балки hmin диктуется необходимой жесткостью балки при полном использовании ее несущей способности. Предельный прогиб для главных балок принимается [f/L] = 1/400. Минимальная высота для приведенной балки по условиям жесткости определяется по формуле:
hmin = , (22)
hmin= = 0,6137 м = 61,37 см
Строительная высота балки при поэтажном сопряжении в соответствии с рисунком 9
, (23)
hстр hmin,
92,45см61,34см
Рисунок 9 – Поэтажная схема сопряжения балок
принимаем для двутавра №30
Принимаем поэтажное сопряжение и ориентировочно назначаем h=900см.
3.3 Подбор и проверка сечения главной балки
Рисунок 11 – Сечение главной балки
Толщину стенки главной балки tw назначают из условий:
-
обеспечение прочности на срез стенки
τ ≥ (25)
Rs = 0,58·Ry (26)
Rs = 0,58·240 = 139,2 МПа
tw ≥ = 6,82·10-3 м =6,82 мм
-
, (27)
-
обеспечение местной устойчивости стенки (без укрепления стенки продольным ребром жесткости)
tw ≥ , (28)
Предварительно назначаем
hw h – (4060) мм (29)
hw = 900 –40 = 860 мм
tw ≥,=5,34мм
-
толщина стенки tw должна быть согласована с толщиной имеющегося проката листовой стали и толщина стенки должна быть назначена не меньше tw ≥ 8 мм
Принимаем tw = 8мм
Толщина поясных листов tf принимается в пределах:
tf = (13)tw , tf tw, (30)
Толщина поясных листов tf должна быть согласована с имеющимся прокатом, причем для малоуглеродистой стали tf max = 40 мм.
Принимаем tf = 14 мм.
После назначения tf должны быть откорректированы размеры hw и h.
hw = h - 2·tf = 900 - 2·14 = 872 мм
Принимаем размер hw=900, следовательно h=928
Требуемый момент инерции сечения полки
Ifтр = Iхтр – Iw = (33)
Ifтр = =226784
Требуемая ширина поясного листа bf определяется по формуле
bf треб ≥, (32)
где hf – расстояние между центрами тяжести полок, hf = (h – tf) = 928 – 14 = 914 мм.
bf треб ≥ = 38,78 м=387,8 мм
При назначении ширины полки необходимо учитывать конструктивные требования:
-
180 мм ≤ bf ≤ 600 мм;
-
bf ≥ bf треб;
-
bf должна быть согласована с имеющимся прокатом универсальной листовой стали;
Принимаем bf = 400 мм
-
Из условия обеспечения местной устойчивости полки:
(34)
, (35)
, (36)
, условие выполняется.
Окончательно принимаем bf = 400 мм.
Для скомпонованного сечения главной балки вычисляются:
IХ = + 2 + 2bftf, (37)
IХ =+ 2 + 20,40,014()= 0,00282 м4
WX = IХ/(h/2) (38)
WX = 0,00282/(0,928/2) =0,0061 м3
A = Aw + 2Af , (39)
A = 0,9·0,008 + 20,40,014 = 0,0184м2
gnсв. ГБ = A·γcт = 0,0184·78,5 = 1,444 кН/м
Уточняем нагрузки:
qn = (qнаст + qБНн/а + рn)·В + gnсв. ГБ , (40)
qn = 7(0,914+ 11) +1,4444= 84,84 кН/м
q = ((qнастн + qБНн/а)+ р)·В + gnсв. ГБ·γfg , (41)
q = 7(0,914·1,05 + 15) + 1,444·1,05 = 113,162 кН/м
Уточняем ММАХ, Qmax, Wx согласно формулам (18), (19), (20):
ММАХ = = 1414,525 кН·м
Qmax = = 565,81 кН
Проверка по первой группе предельных состояний:
σmax = ≤ RY·γc, (42)
σmax = = 231,5 МПа ≤ RY·γc = 320 МПа, проверка выполняется.
Недонапряжение сечения:
Δ = 100% , (43)
не должно превышать (10÷14)% по условию экономичного решения для составных балок.
Δ = 100% = 3,5%
