56.Однофазная мостовая схема выпрямителей при работе на активную нагрузку. Схема, принцип действия, графики токов и напряжений. Основные соотношения для токов и напряжений.

Коэффициент повышения расчетной мощности трансформатора:

Сравнение однофазных 2-х переходных схем:

Схема выпрямителя со средней точкой

Число вентилей в два раза меньше, чем в мостовой
Потери мощности в выпрямителе меньше, так как ток проходит через 1 вентиль
Используется на малых мощностях

Мостовая схема

Образующееся напряжение на вентиле в два раза меньше, чем в нулевой
Используется более простой трансформатор без средней точки). В принципе схема может работать без трансформатора

Коэффициент использования вентилей по току одинаковый
В мостовой схеме требуется меньшая расчетная мощность трансформатора

В течение первой половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод V1, через сопротивление нагрузки Rd, через диод V3, к положительной стороне вторичной обмотки. Этот ток через Rd на осциллограмме представляет собой положительную полуволну.

В течение второй половины цикла переменного тока, ток протекает от отрицательной стороны вторичной обмотки через диод V4, через сопротивление нагрузки Rd, через диод V2, к положительной стороне вторичной обмотки. Этот ток через Rd на осциллограмме представляет собой положительную полуволну.

57.Трехфазная система выпрямителя с нулевым выводом при работе на активную нагрузку. Схема принцип действия, графики токов и напряжений. Основные соотношения для токов и напряжений.

Схема Графики токов и напряжений Нагрузка подключена к общему току Катодов с одной стороны и к нулевому выводу со второй . Вентили работают попеременно по 1/3 периода . В каждый момент времени проводит тот вентиль у которого потенциал анода выше . Ср. знач. Выпрямленного напряжения: Ср. ток нагрузки Ср.знач тока через вентиль

58. Трехфазная мостовая схема мостовая схема выпрямителя при работе на активную нагрузку.

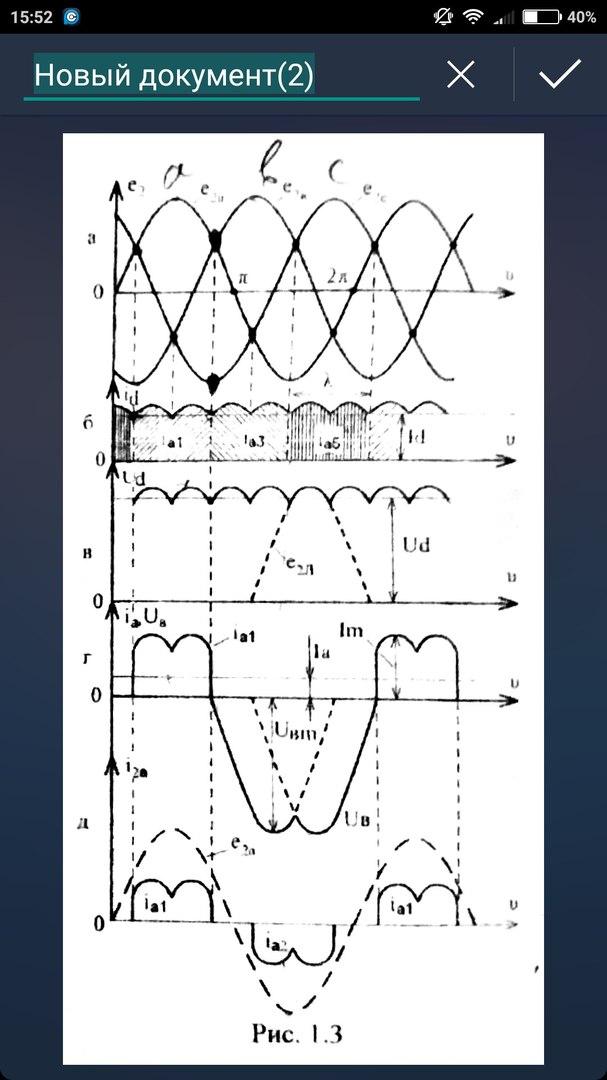

Схема Ларионова. В схеме работают 3 вентиля, соединенные в катодную группу: V2, V, V6 и в анодную V1,V3,V5. При работе ток проводят всегда 2 вентиля: 1 из анодной и 1 из катодной группы. В катодной группе будет открыт тот вентиль, потенциал анода которого больше других, а в анодной проводит тот, потенциал которого ниже других. Коммутация с вентиля на вентиль в данной группе происходит в моменты пересечения синусоид фазных обмоток трансформатора. Схема работает в 6 тактов и пульсационнаясхема m = 6.

а)-фазовые ЭДС

б)-ток нагрузки

в)-падение напряжения на нагрузке

г)-обратное U на вентиле определяется суммой фазовых напряжений

д)-первичный ток
