Поняття про електромагнітні хвилі
Як самостійний вид матерії, тобто при відсутності зарядів та струмів, електромагнітне поле може існувати в формі електромагнітних хвиль, що поширюється у просторі зі швидкістю світла м/с. Таким чином, електромагнітні хвилі - це процес поширення у просторі змінних електромагнітних полів.
Найпростішою
системою, яка випромінює електромагнітні
хвилі, є електричний диполь, який здійснює
коливання. Прикладом такого диполя може
бути система, що утворена нерухомим
точковим зарядом
і рухомим точковим зарядом
(рис. 6.2.)
Р
ис.
6.2
Коли
заряд
здійснює коливальний рух вздовж
вертикального напряму - змінюється
відстань між зарядами та їх взаємне
розташування. Тому відбувається зміна
за величиною і напрямком таких величин
як плече диполя
, дипольного моменту
і векторів електричного поля
.
За допомогою рис. 1.2. можна уявити як
змінюється вектор
у точці яка розташована на деякій
відстані праворуч від диполя. Але, як
відомо, при зміні електричного поля,
виникає змінне магнітне поле. В свою
чергу змінне магнітне поле буде створювати
змінне (вихрове) електричне поле у інших
точках простору.
Процес розповсюдження змінних електричного та магнітного полів і є електромагнітною хвилею.
На рис. 6.3. показаний миттєвий «портрет» хвилі, тобто показані вектори і в різних точках лінії вздовж напрямку поширення хвилі.
Рис. 6.3
Необхідно звернути увагу, що по-перше, в будь якій точці простору вектори і взаємно перпендикулярні один одному і напрямку поширення хвилі, тобто електромагнітні хвилі є поперечними; по-друге, вектори і змінюють свою величину і напрямок в просторі (наприклад, в одних точках вектор направлений вгору, в інших донизу; по-третє, якщо заряд , який є джерелом хвилі, коливається за синусоїдальним законом, то амплітуди векторів і також змінюються за синусоїдальним законом.
Важливо також підкреслити, що в електромагнітній хвилі відбувається коливання полів, а не речовини. Наочно це можна уявити як періодичну зміну векторів і у різних точках простору, яких досягла електромагнітна хвиля.
Загальне поняття про поляризацію електромагнітних хвиль
Вище розглянуто важливий окремий випадок формування електромагнітної хвилі одиночним зарядом, що здійснює гармонічні коливання вздовж вертикального напрямку. В результаті такого руху виникає електромагнітна хвиля, яка зображається схемою з двох векторів і , що коливаються в фіксованих площинах (рис. 6.3.).

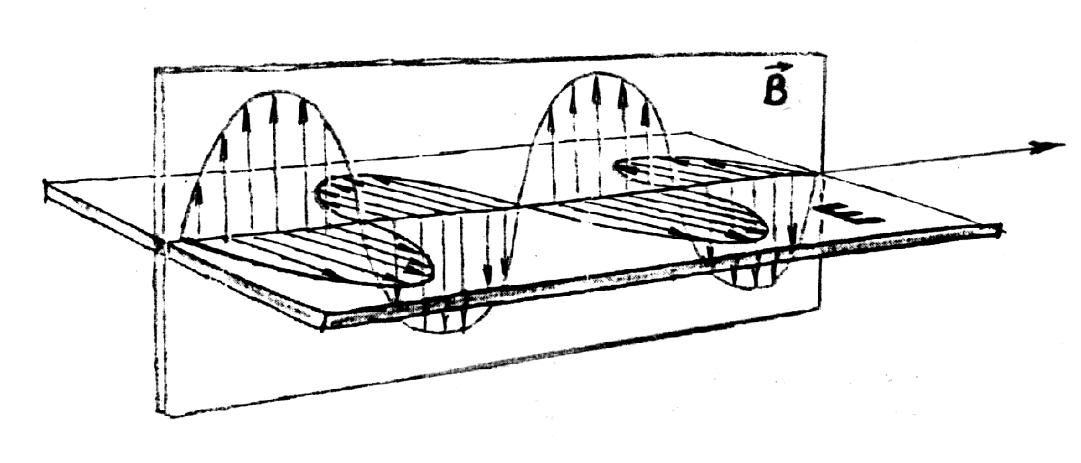

Якби заряд здійснював аналогічні коливання вздовж горизонтального напрямку, то схематично хвилю можна було б уявити так як показано на рис. 6.4.
Рис. 6.4
Площини, в яких коливаються вектори і змінились, але залишаються незмінними протягом часу.
В першому випадку (рис.6.3) всі вектори знаходяться у вертикальній площині в другому випадку (рис. 6.4) - у горизонтальній.
Якщо в електромагнітній хвилі спостерігається певна впорядкованість орієнтації векторів і, відповідно, векторів то хвиля називається поляризованою.
В розглянутих випадках хвиля виявляється лінійною або плоско-поляризованою. Це пов'язано з тим, що всі вектори лежать в строго фіксованих площинах. Площина, в якій відбувається коливання вектора називається площиною поляризації.
В загальному випадку поляризаційний стан електромагнітної хвилі виявляється більш складним. Хвиля може бути накладенням великої кількості лінійно-поляризованих хвиль. Це означає, що в будь-якій точці простору, де розповсюджується хвиля, напрямок векторів і, відповідно, буде різним і, таким чином, невпорядкованим.

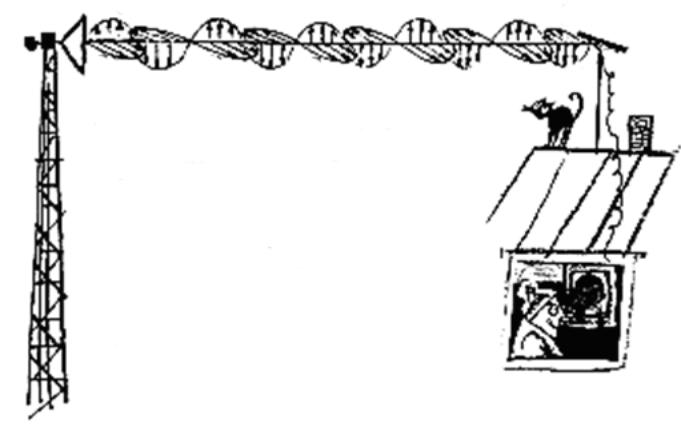

Існування поляризації електромагнітних хвиль можна показати на прикладі випромінювання і приймання електромагнітних хвиль телевізійного діапазону (рис. 6.5).
Рис.6.5
Електромагнітні хвилі телестанції поляризовані так, що вектори коливаються в горизонтальній площині. Тому на приймальних антенах, що стоять на дахах, основні елементи антен орієнтовані горизонтально і направлені перпендикулярно напрямку поширення хвилі.
Радіомовлення ведеться при вертикальній поляризації електромагнітних хвиль. Тому антени на автомобілях орієнтовані вертикально.
