Виды, разрезы, сечения

1. Какие основные плоскости проекций вы знаете? Как они располагаются в пространстве?

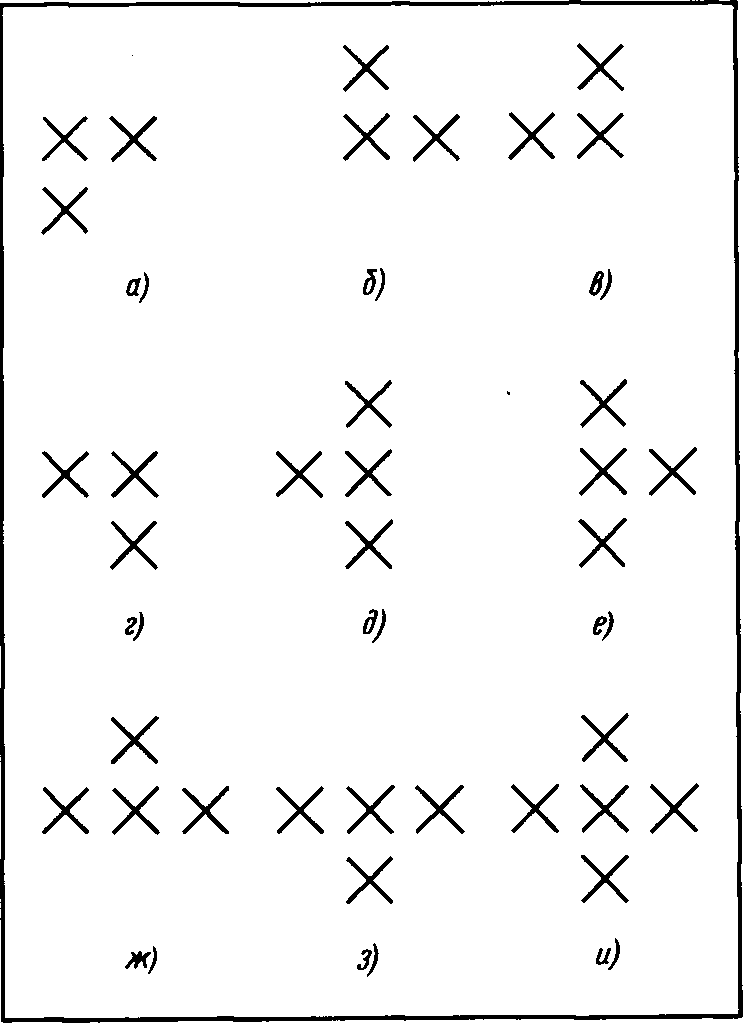

2. Какие виды называют основными? Как они располагаются на чертеже? На рис. Основные виды чертежа указаны крестиками. Какие виды изображены на рис.(а), (д),…

3. Рассмотрите рис.. Ук. названия видов, приведенных в примерах, какие из них не­обходимы для полного выявления формы детали, какие лишние.

3. Как обозначают виды, расположенные вне проекционной связи? (А)

4. Ук. Названия видов. Какие виды должны быть помечены условным обозначением? Где должны быть указаны стрелки?

5. Когда применяют местные и дополнительные виды? Как их оформляют?

6. Рассмотрите рис. Как называются изображения, приведенные на рисунке (названия ос­новных видов), и какими цифрами поме­чены дополнительные и местные виды? Какие обозначения необходимо ввести на чертеже?

1. Виды

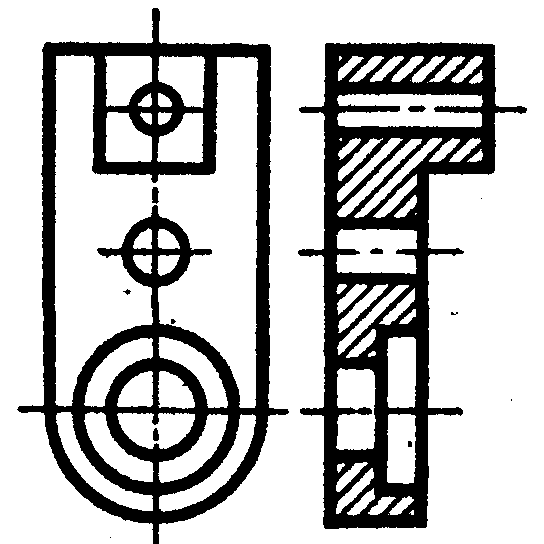

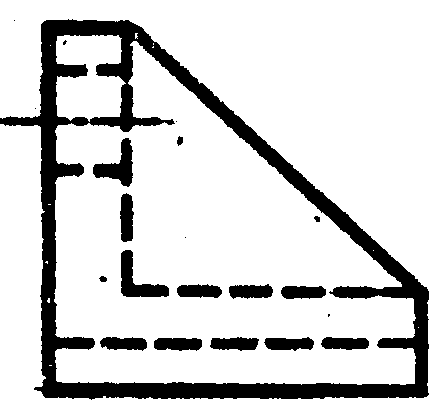

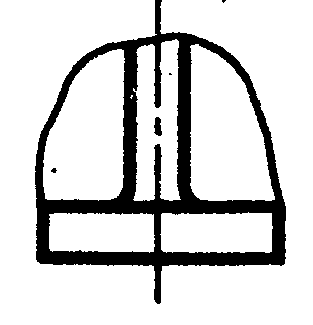

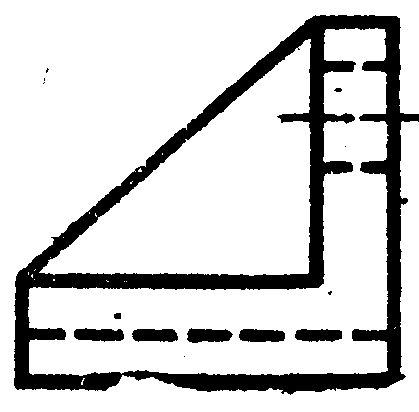

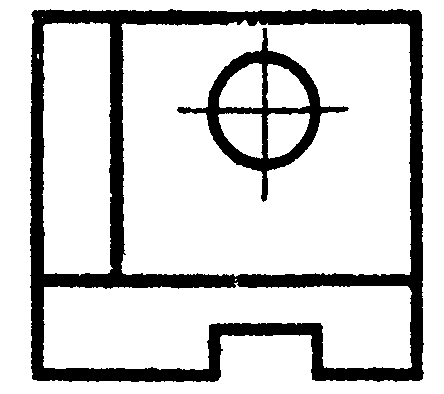

По виду спереди оп­ределить, на каком чертеже выполнено изображение:

Вид слева

вид сверху

вид сзади

вид справа

вид снизу

1. 2

3 4:

5.

2…

3…

4…

5…

11
