Обозначение сечений

Положение секущей плоскости не указывают:

1 - При выполнении симметричных вынесенных се­чений (рис., а), а также симметричных наложенных сечений (рис.б):

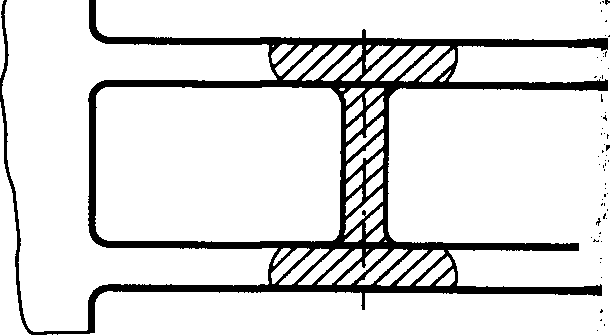

2 - Если сечение расположено в разрыве вида и имеет ось сим­метрии:

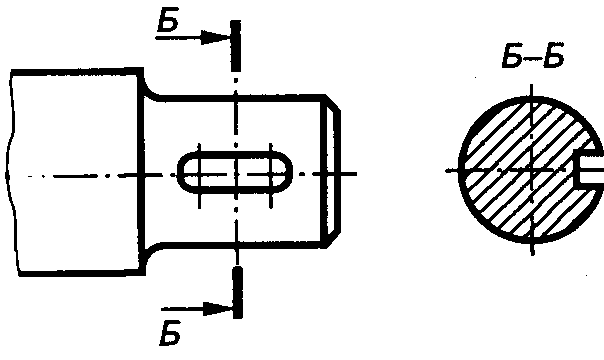

Положение секущей плоскости указывают:

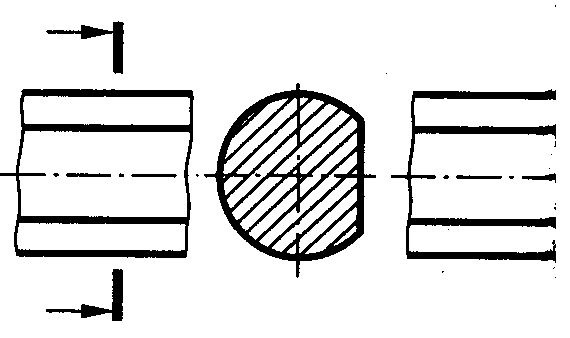

Если наложенное сечение или сечение, расположенное в разрыве (рис. ниже), не симметрич­ны относительно линии сечения, то разомкнутую линию со стрел­ками проводят, но буквами ее не обозначают:

Примеры сечений, в которые попадают отверстия или какие-либо углубления:

Контуры глубин показываются полностью -

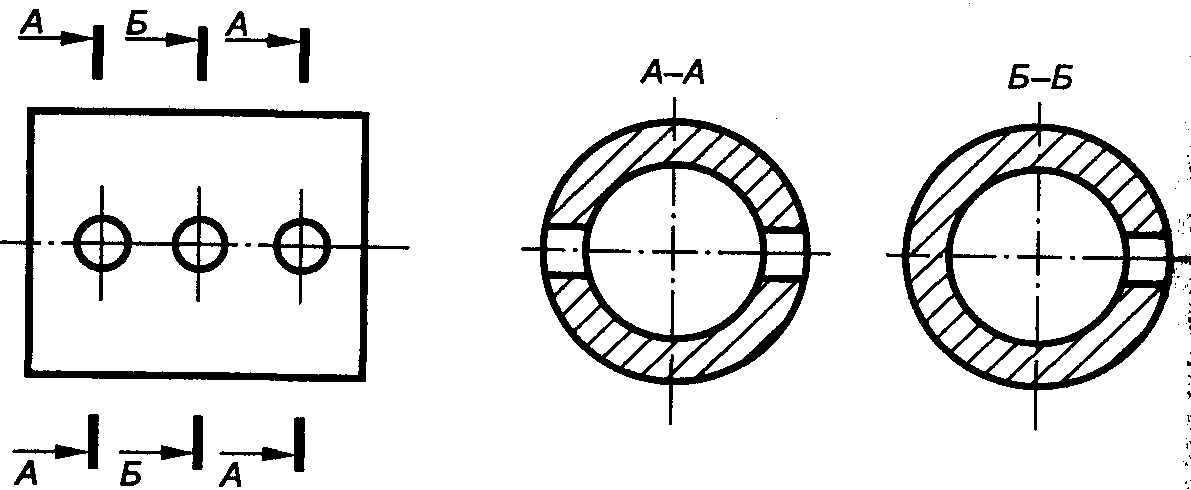

При наличии нескольких сечений их обозначают буквами алфавитном порядке (рис.):

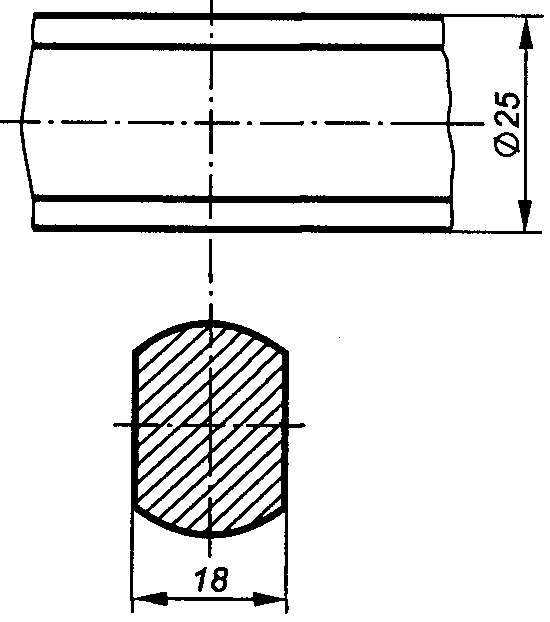

Если не требуется изображение всего сечения, можно изображать его часть. При этом вынесенные сечения ограничивают линией обрыва.

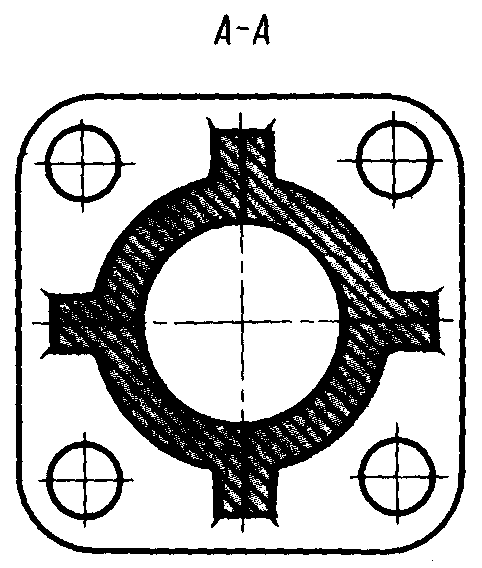

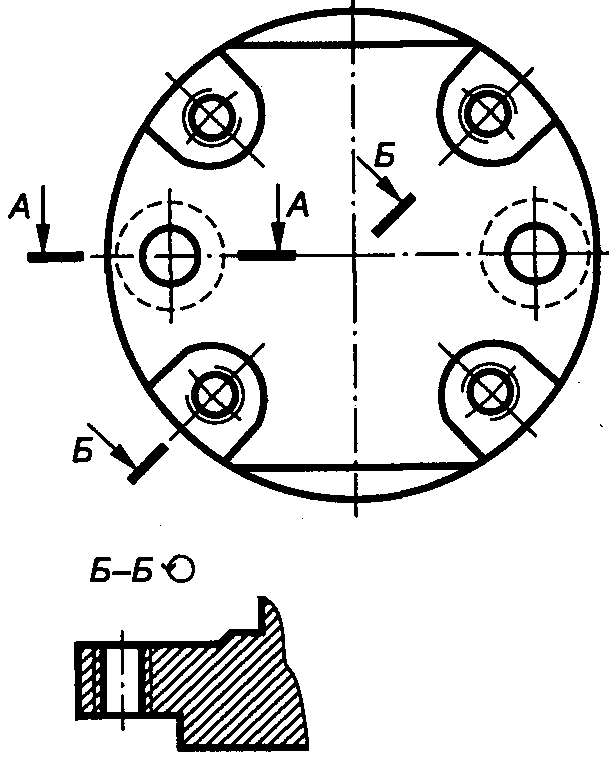

Разрешается выполнять сечение в повернутом положении, если такое расположение не ухудшает наглядность чертежа (см.выше). В этом случае к надписи А-А добавляют знак О ( а буквы, обозначающие сечение, пишут без учета наклона секущей плоскости).

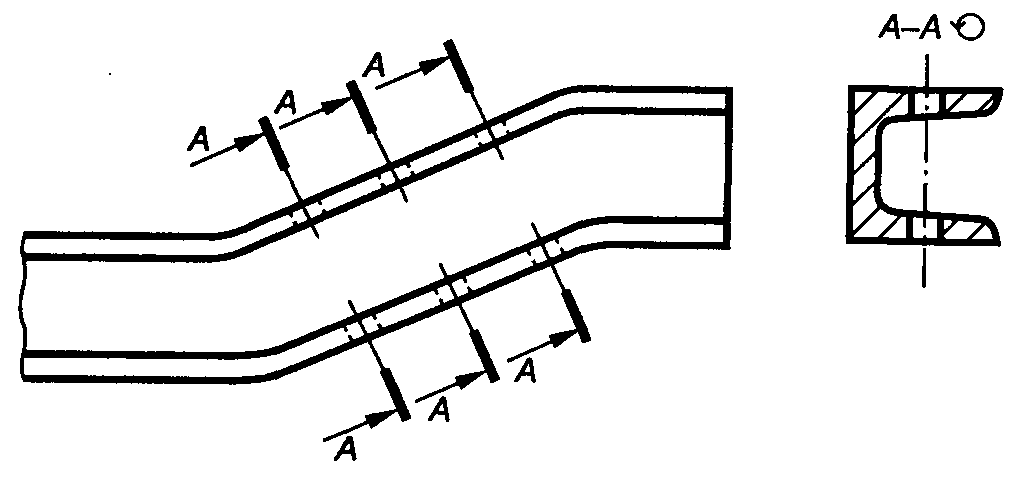

При выполнении нескольких одинаковых сече­ний одной детали изображают только одно сечение, а линию се­чения обозначают одной и той же буквой:

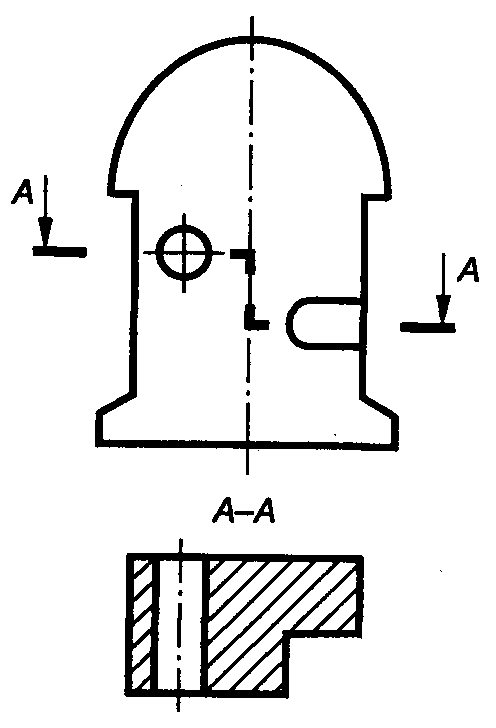

Сечение может выполняться и несколькими секущими плос­костями (рис.):

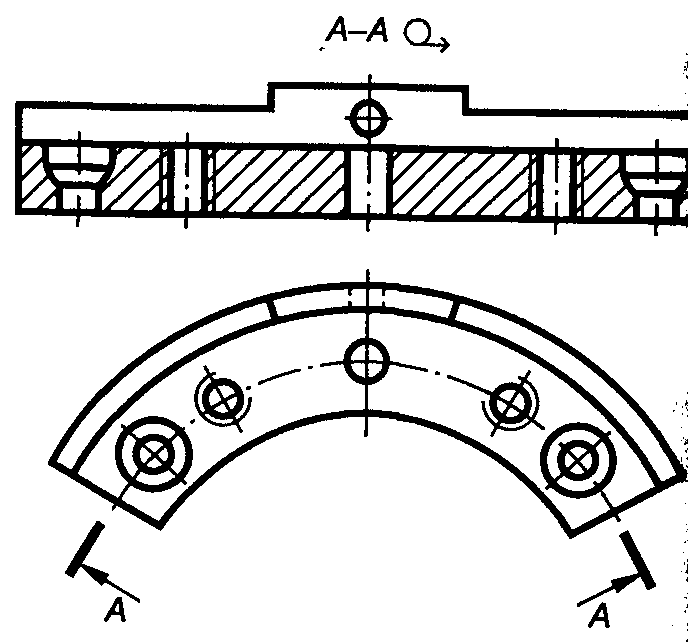

Допускается также вместо секущих плоскостей применять цилиндрические секущие поверхности, развертывае­мые затем в единую плоскость :

Над развернутым сече­нием наносятся буквенное обозначение и знак развертывания, форма и размеры которого приведены на рис.

Разрезы

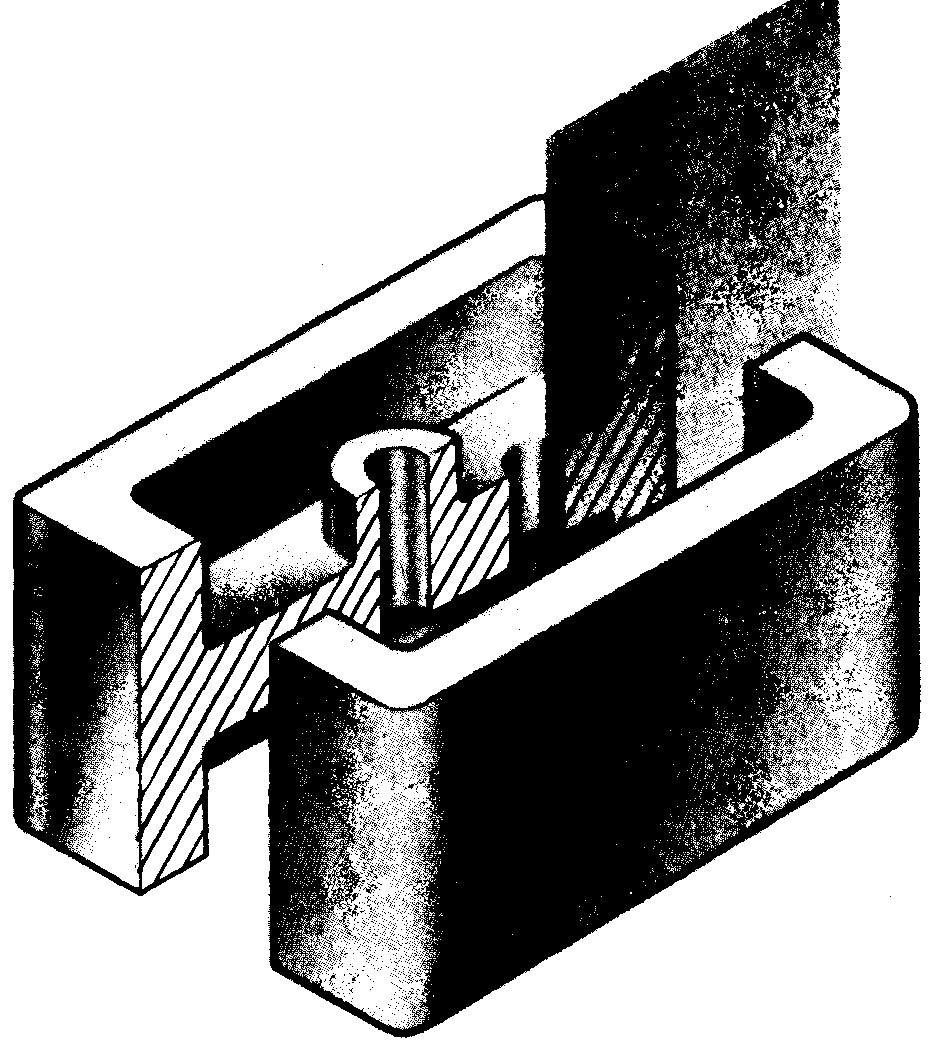

Разрез - это изображение, полученное при мысленном рассечении пред­мета одной или несколькими секущими плоскостями. При этом на плоскости проекции изоб­ражают то, что находится в секущей плоскости (т. е. сечение пред­мета этой секущей плоскостью) и то, что расположено за ней (видимую часть).

Разрезы позволяют получить более наглядное изображение предмета, т.к. внутренние невидимые линии контура при разрезе становятся видимыми и выполняются сплошными основными линиями..

Выпол­няются разрезы и сечения одинаково, но они различаются по сво­ему содержанию.

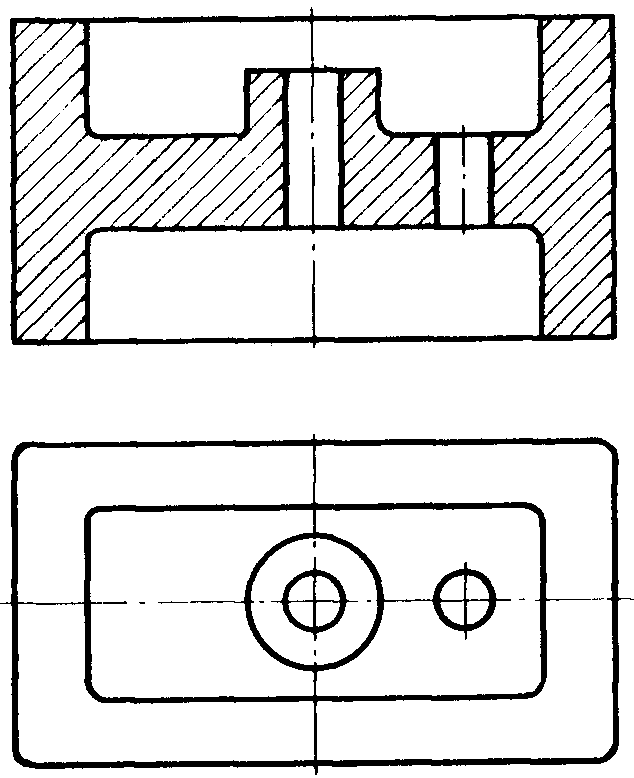

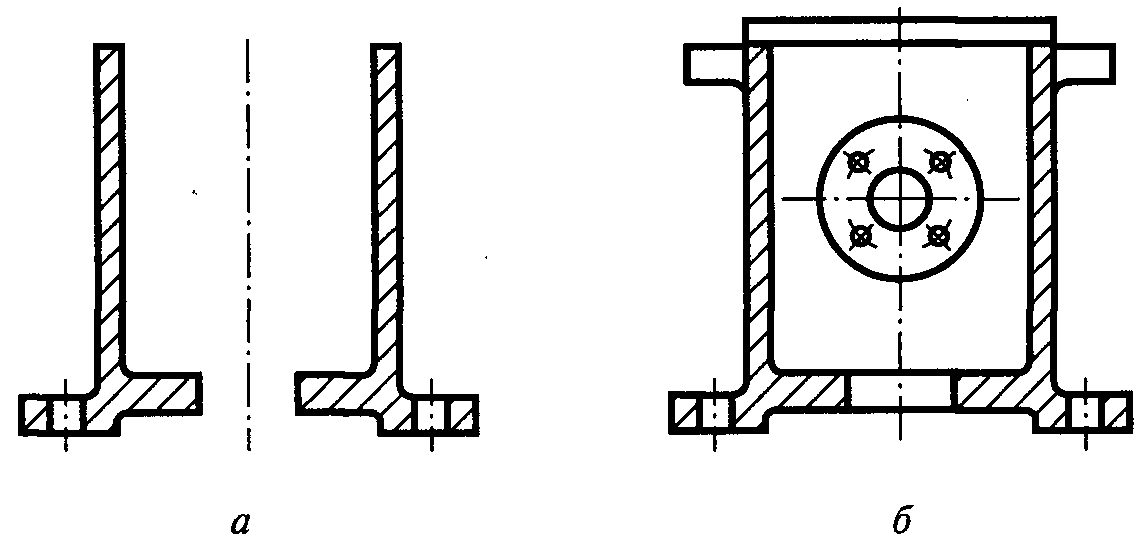

На рис. 3.45, а, б показаны соответственно сече­ние и разрез, полученные при рассечении предмета одной и той же плоскостью, при сравнении которых становится очевидным, что сечение является составной частью разреза.

В разрезе мы видим все, что находится в плоскости сечения, и все, что за ней.

2-й пример:

Разрезы применяют вместо сечений в случаях, когда секущая плоскость проходит через некруглое сквозное отверстие и сечение получается состоящим из отдельных частей, выполняют разрез:

Все сечения и разрезы являются условными изображениями, так как в действительности предмет остается целым, а все удале­ния его частей совершаются мысленно.
