Виды разрезов

1 – В зависимости от числа секущих плоскостей:

- ПРОСТЫЕ и СЛОЖНЫЕ (ступенчатые и ломаные).

2 – В зависимости от расположения секущей плоскости относительно плоскости проекций:

- Горизонтальный,

- Вертикальный (фронтальный и профильный),

- Наклонный.

3 - В зависимости от расположения секущей плоскости относительно детали:

- Продольный

- Поперечный.

4. Местные разрезы

Простым называется разрез, получаемый при использовании одной секущей плоскости (см.выше).

Если секущая плоскость расположена параллельно горизонтальной плоскости проекций, то разрез называют горизонтальным (то же).

Если секущая плоскость расположена перпендикулярно горизонтальной плоскости проекций, то разрез называется вертикальным.

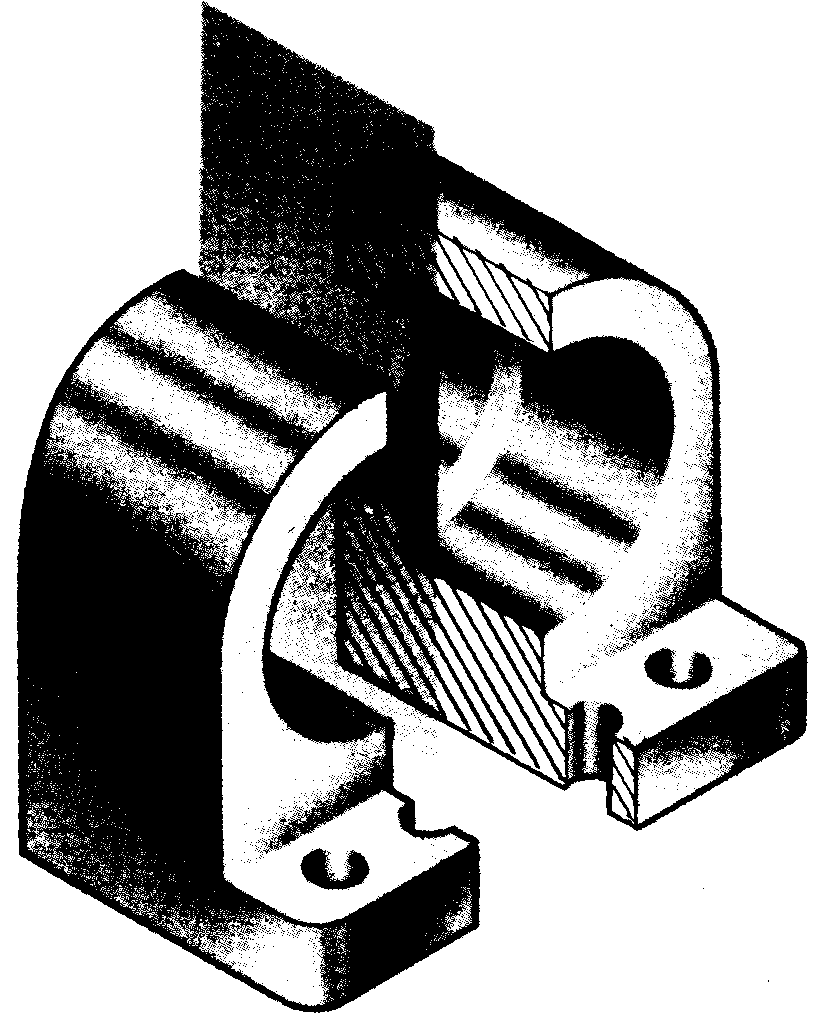

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (рис.):

и профильным, если секущая плоскость параллельна профильной плоскости проекций :

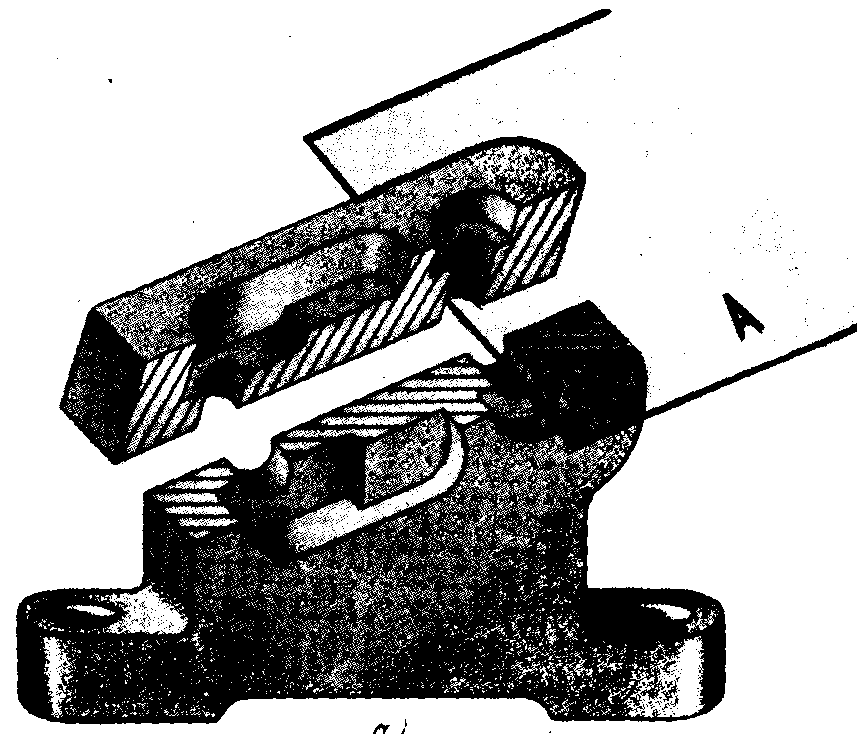

Если секущая плоскость расположена под углом к горизонтальной плоскости проекций, то разрез называют наклонным (рис. ):

Допускается рас­полагать наклонные разрезы на любом месте поля чертежа вне проекционной связи с видом, но с учетом направления взгляда. При необходимости на­клонные разрезы могут располагаться с поворотом (разрез А—А).

Продольный разрез - если секущая плоскость направлена вдоль длинной стороны или высоты детали:

и поперечный. если секущая плоскость направлена перпендикулярно длинной стороне или высоте предмета:

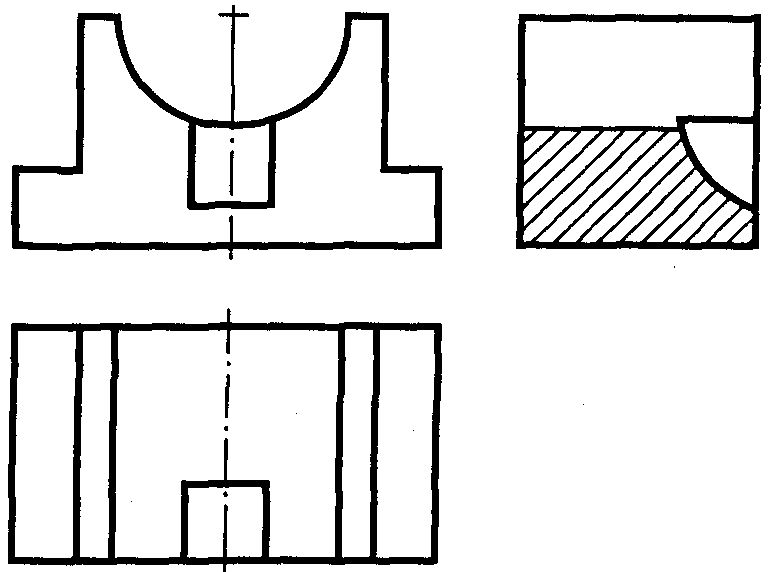

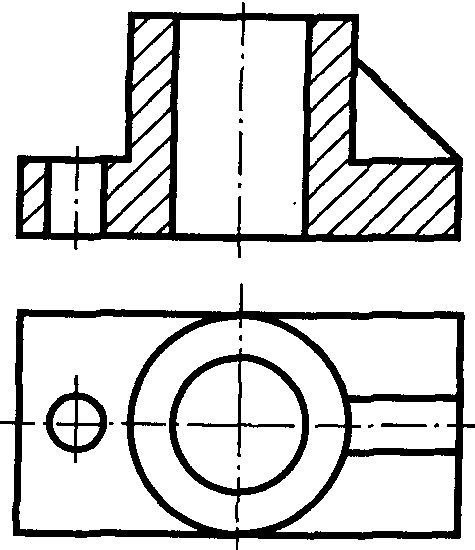

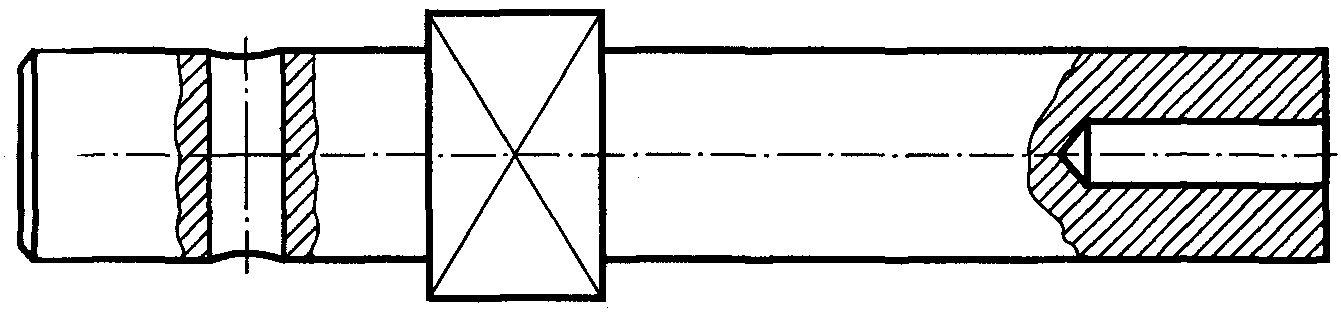

Для выявления внутренних форм ограниченной части детали используют местные разрезы, в которых секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму. Границы местного разреза показыва­ет гонкой сплошной волнистой линией:

Сложным называется разрез, получаемый при использовании нескольких секущих плоскостей.

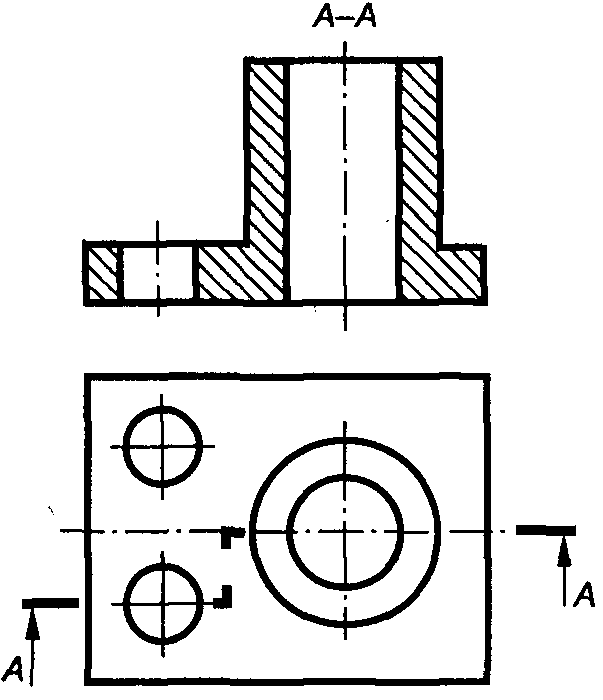

Сложный ступенчатый разрез получают при рассечении предмета параллельными плос­костями (рис.):

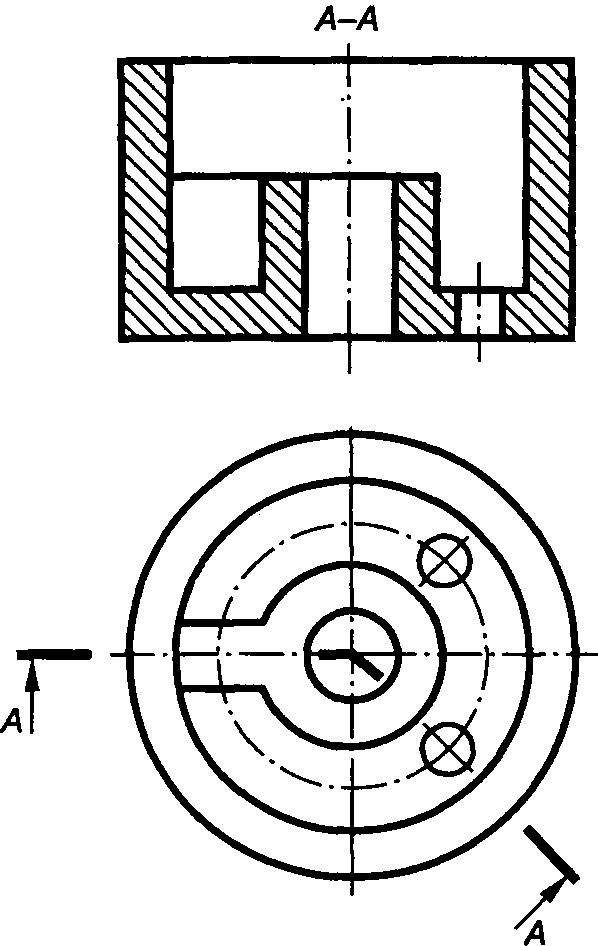

Сложный ломаный разрез — получают при рассечении предмета пересекающимися плос­костями (рис.):

При выполнении сложных разрезов секущие плоскости с на­ходящимися в них сечениями условно поворачиваются (в лома­ных разрезах) или параллельно перемещаются (в ступенчатых разрезах) до их совмещения в одну плоскость. Граница секущих плоскостей м сложном разрезе не изображается.

В сложных разрезах секущие плоскости обязательно показыва­ют линией сечения, т. е. штрихами разомкнутой линии. В ступенчатых разрезах штрихи линии сечения указывают также на перегибах под прямым углом, а в ломаных — в месте пересечения плоскостей .

Выносные элементы

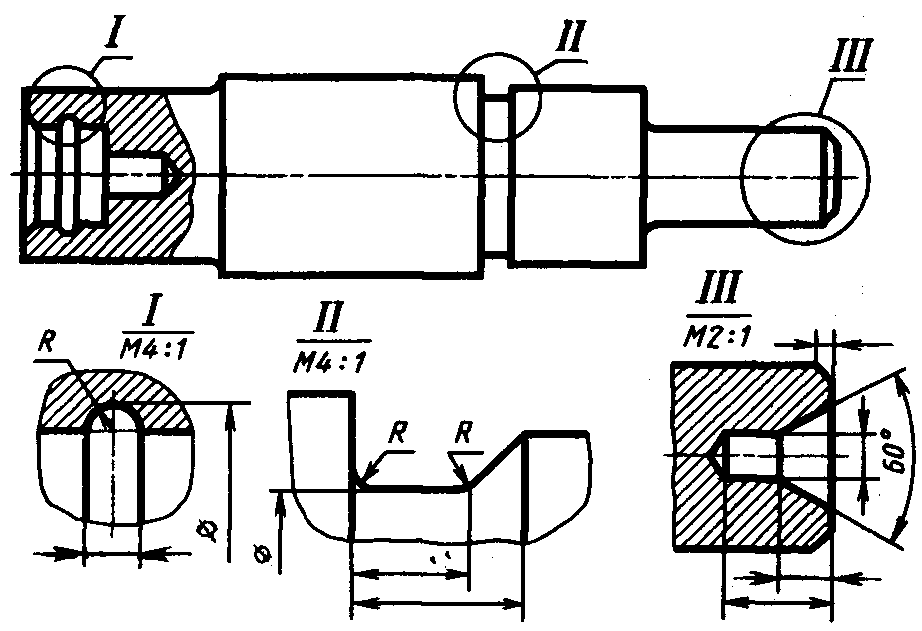

Выносной элемент - это дополнительное (увеличенное) изображение какой-либо части вида (разреза, сечения). Применяется, если какая-либо часть предмета изображена на чертеже мелко и невозможно выявить ее графические формы и нанести на нее необходимые размеры.

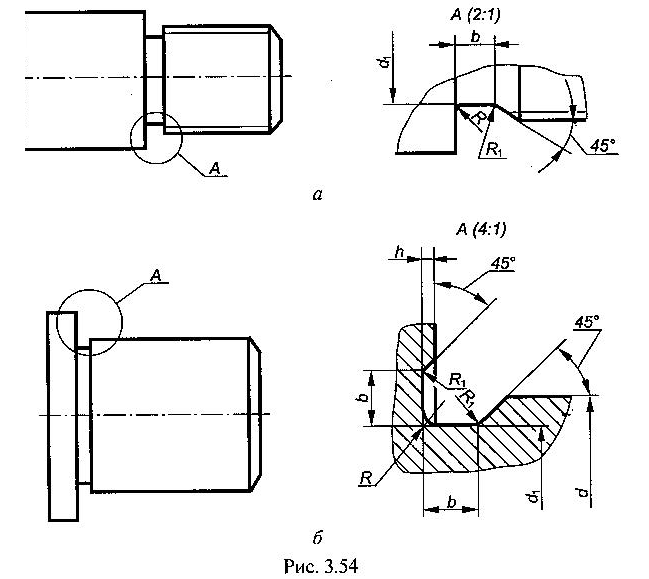

Выносной элемент может выполняться более подробно, чем на основном изображении предмета и отличаться от него содержанием (рис. 3.54, а). Например, изображение может быть видом, а выносной элемент — разрезом (рис. 3.54, б).

Место, изображаемое на выносном элементе, отмечают на виде, разрезе, сечении замкнутой сплошной тонкой линией в виде окружности и обозначают прописной русской буквой (в алфавитном порядке) или буквой с цифровым индексом (А1, А2,…) на полке линии-выноски.

Выносной элемент подписывают той же буквой и в скобках указывают масштаб, в котором он выполнен. Располагают выносные элементы возможно ближе к соответствующему месту на изображаемом предмете, ограничивают его тонкой волнистой линией.

Выносные элементы часто используют при наличии у предмета проточек под выход инструмента (шлифовального круга, резца при нарезании резьбы) или фасок. Формы и способы указания размеров канавок при шлифовании по цилиндру согласно ГОСТ 8820-69 показаны на рис. 3.55, 3.56, а при шлифовании по торцу - на рис. 3.57. Размеры указанных на этих рисунках проточек приведены в табл. 3.5. Форма и способы указания размеров канавок при плоском шлифовании приведены на рис. 3.58, а их размеры — в табл. 3.6.
