Условности и упрощения

Применяются с целью экономии времени при выполнении машиностроительных чертежей, т.е. позволяют сократить чертежные работы без ущерба для ясности и понимания изображений, делают чертеж более простым и понятным.

1. Изображение симметричной фигуры. Если вид, разрез или сечение представляют собой симметричную фигуру, допускается вычерчивать половину изображения (рис. а) или немного более его половины с проведением в последнем случае линии обрыва (рис. 3.59, б.

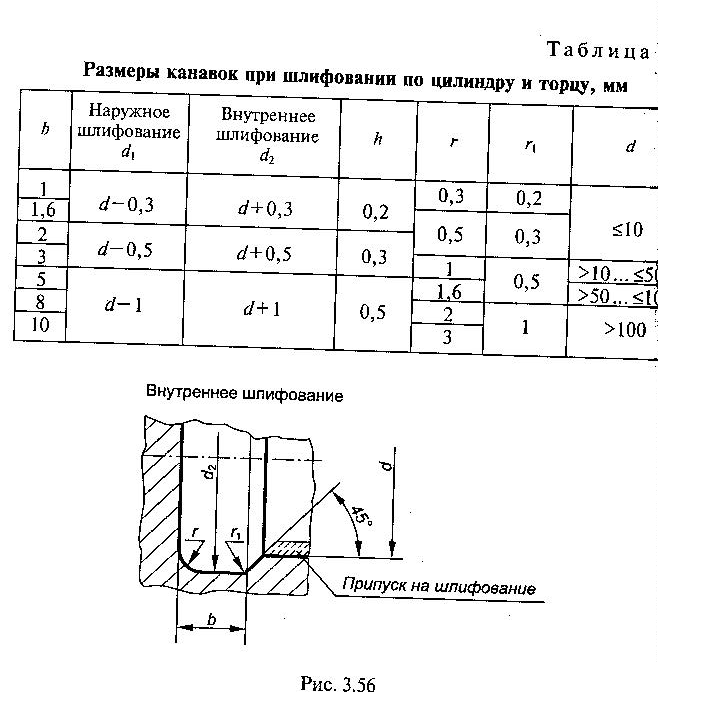

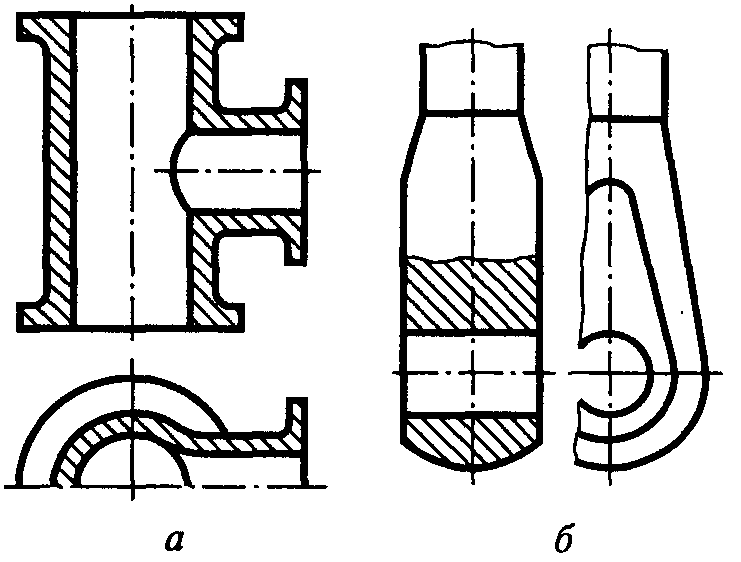

2. Совмещение на одном изображении вида и разреза. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией, что упрощает чертеж и сокращает число изображений:

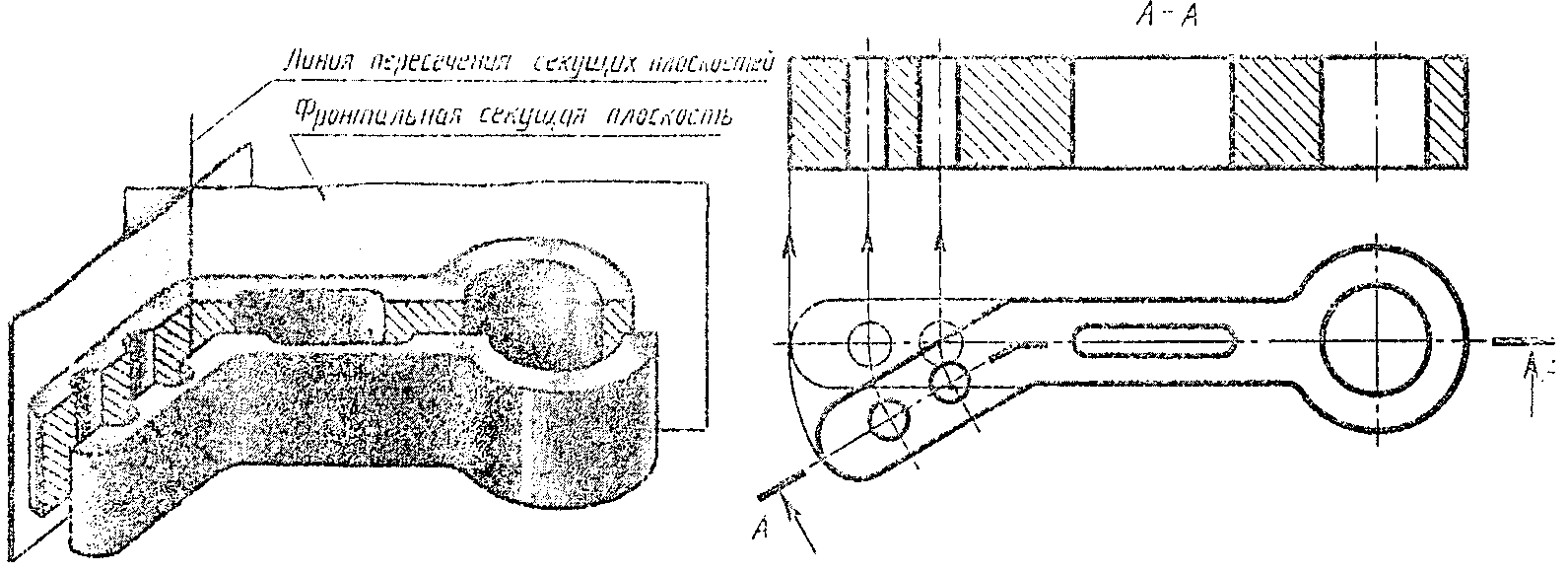

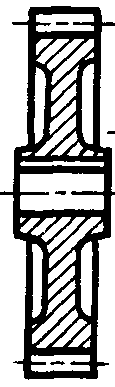

Если соединяют половину вида половину разреза, каждый из которых является симметричной фигурой, то разделяющей линией между ними служит ось симметрии (рис.):

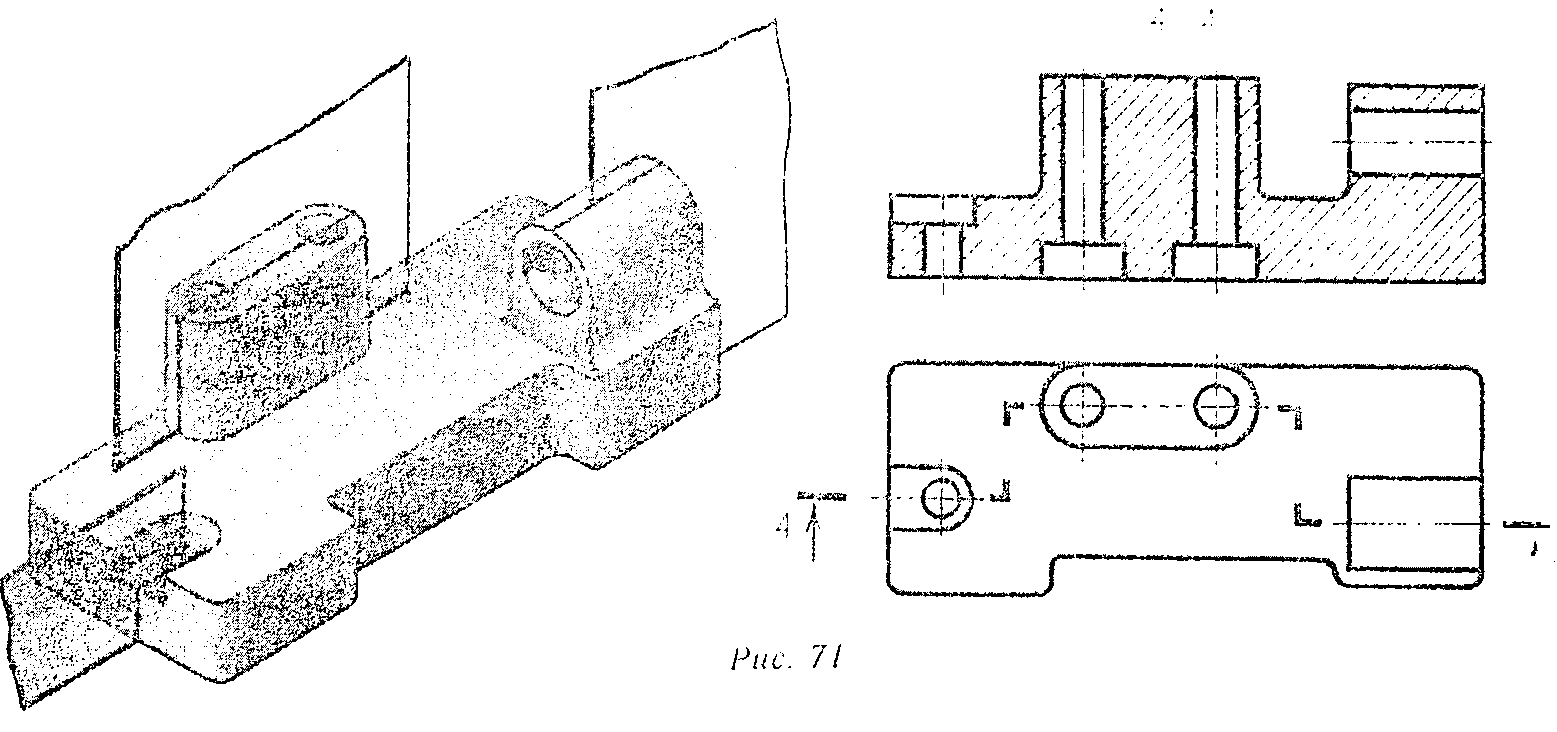

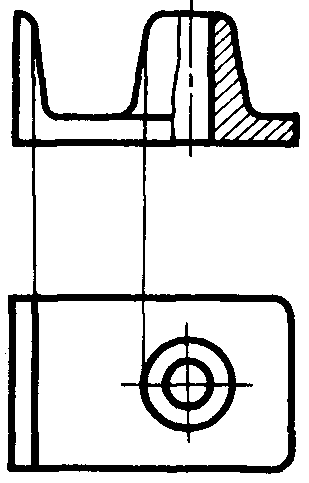

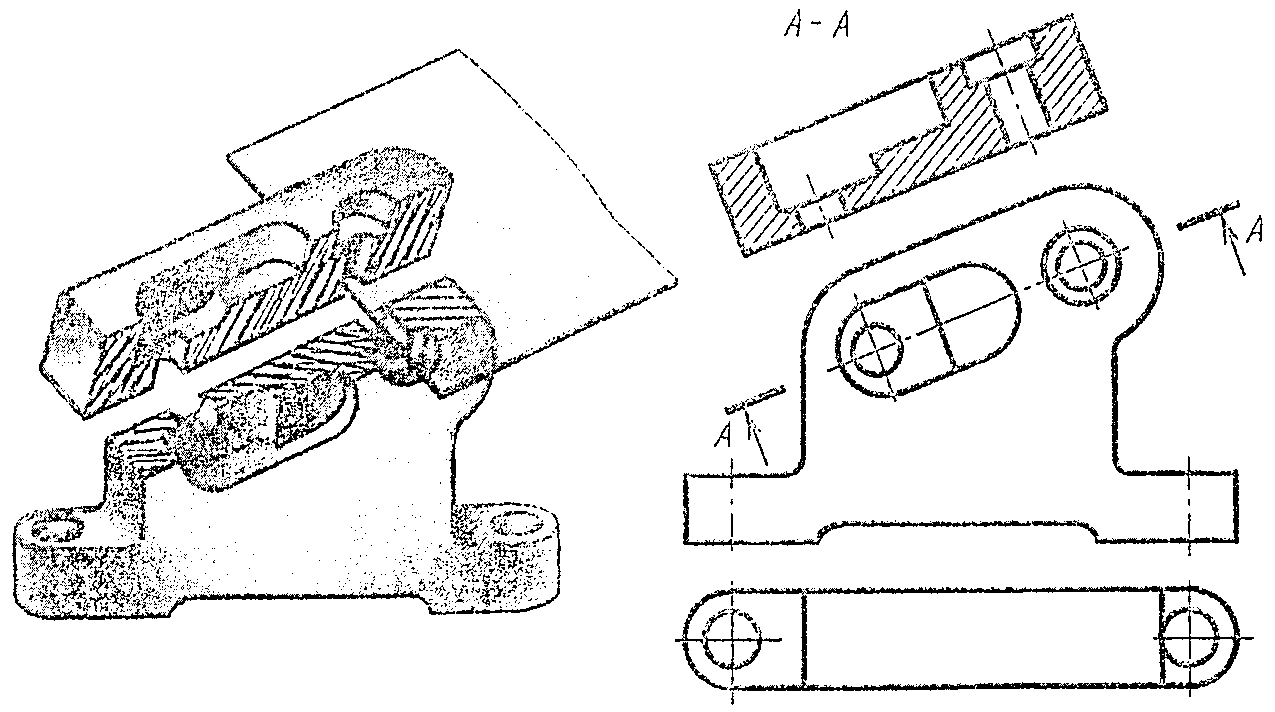

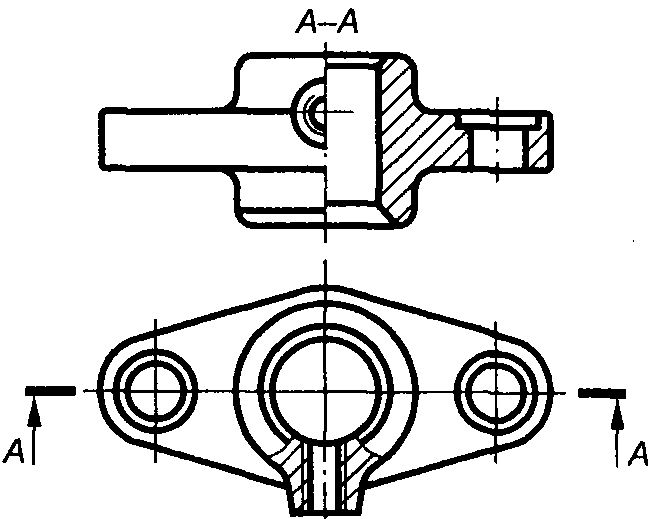

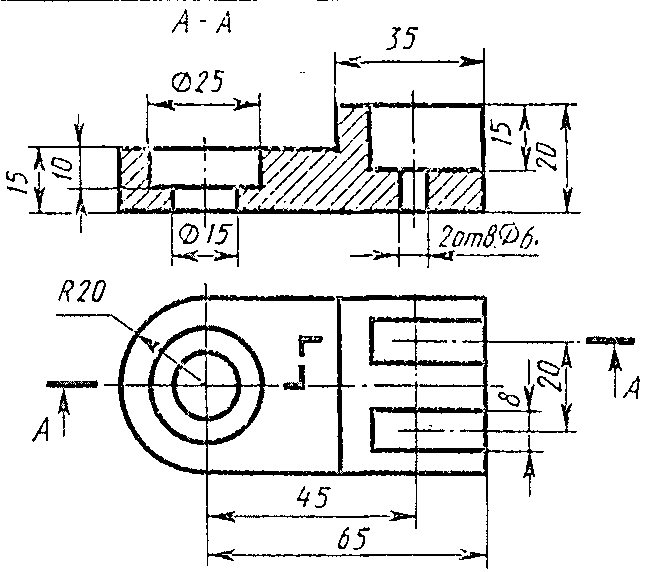

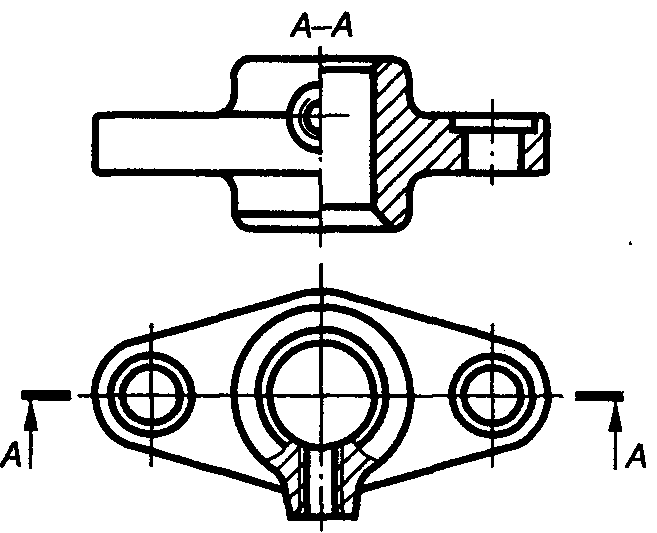

Допускается разделение разреза и вида штрих-пунктирной тонкой линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет собой тело вращения:

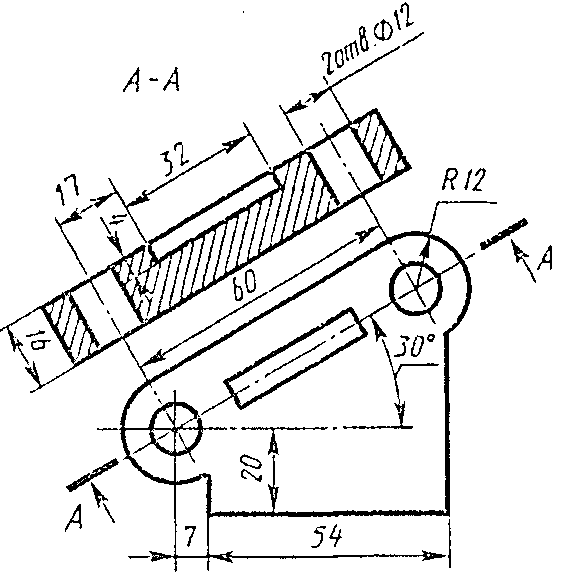

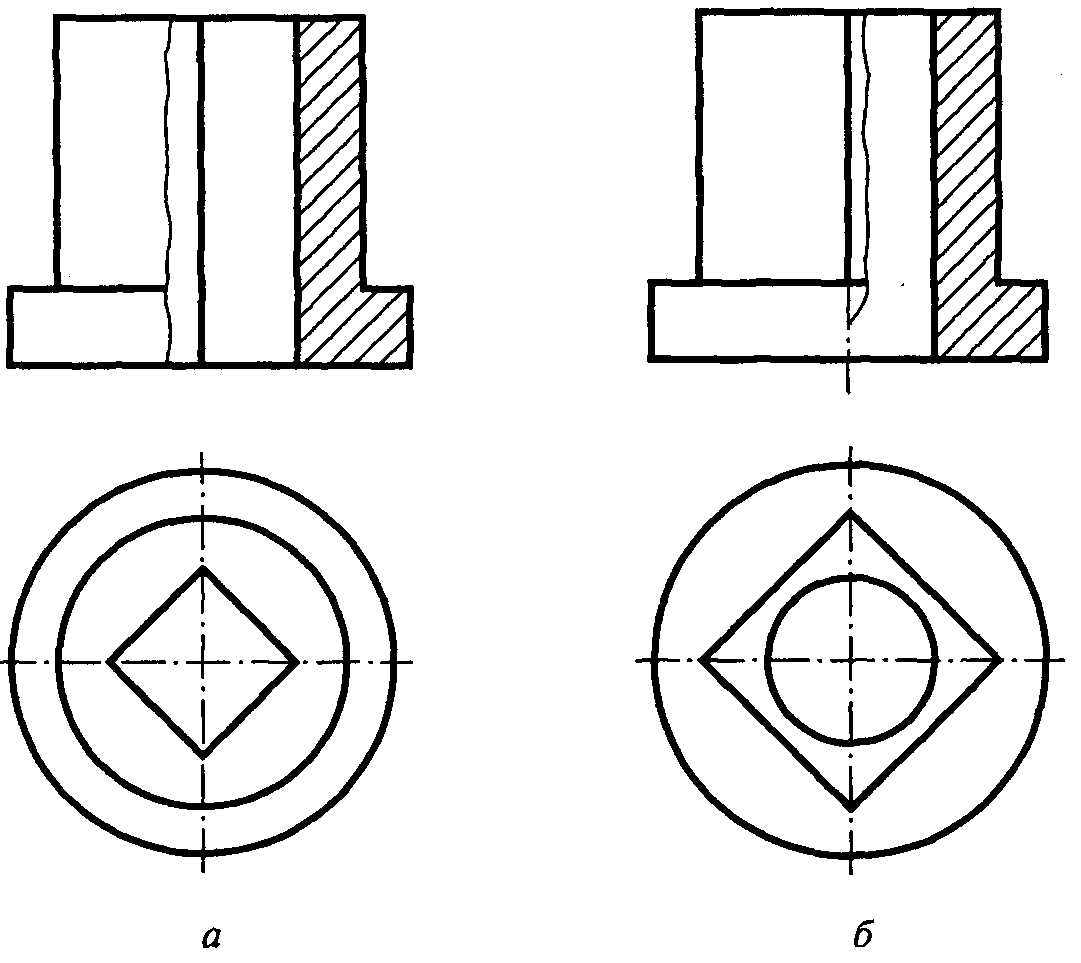

В случаях, когда с осью симметрии вида или разреза совпадает проекция какой-либо линии контура, ось симметрии не может служить границей между видом и разрезом, поскольку ее с равным основанием можно отнести и к тому и к другому.

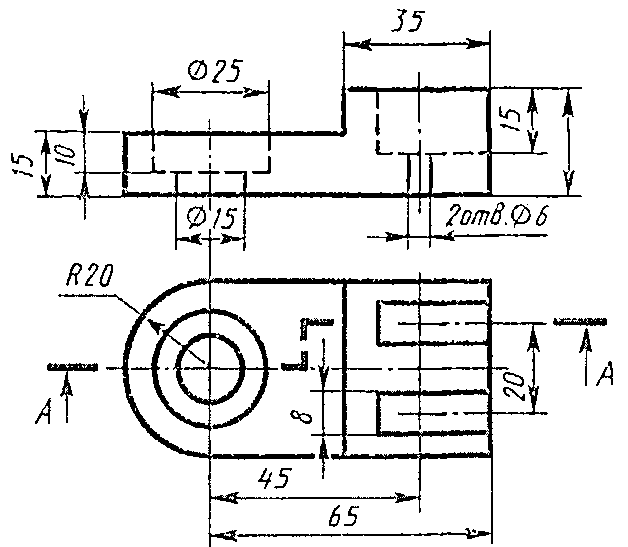

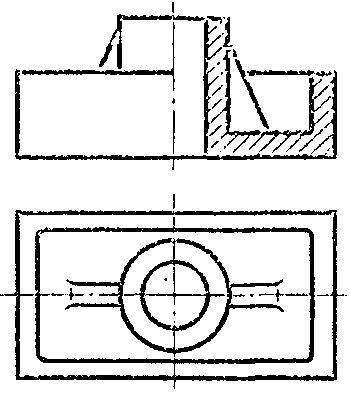

Если линия видимого контура принадлежит разрезу, то вид с разрезом соединяют волнистой линией, проводимой левее оси симметрии (рис. а). При этом изображение разреза продляют до этой линии:

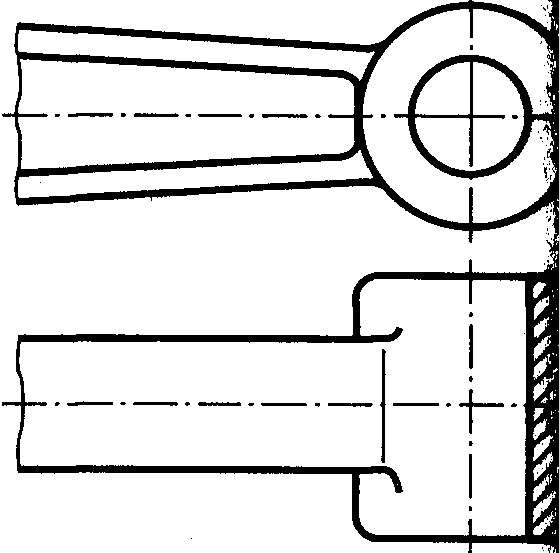

Если линия видимого контура принадлежит виду, то вид соединяют с разрезом волнистой линией, проводимой правее оси симметрии, что расширяет изображение вида и позволяет увидеть наружную линию контура (рис. б).

3. Изображение одинаковых элементов предмета. Если предмет имеет несколько одинаковых равномерно расположенных элементов (например, зубья храпового колес), то при его изображении полностью показывают только 1—2 таких элемента, например одно отверстие или два (рис.):

4. Использование линий перехода. На видах и разрезах допускается упрощенно изображать проекции линии пересечения поверхностей, если не требуется точное их построение.

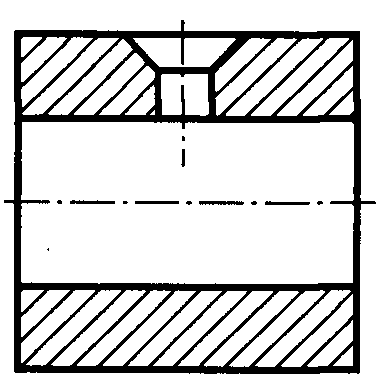

Так, например, вместо линий окружностей отверстия под винт, которые на главном виде смотрятся несколько овально, вводят прямые линии (рис.):

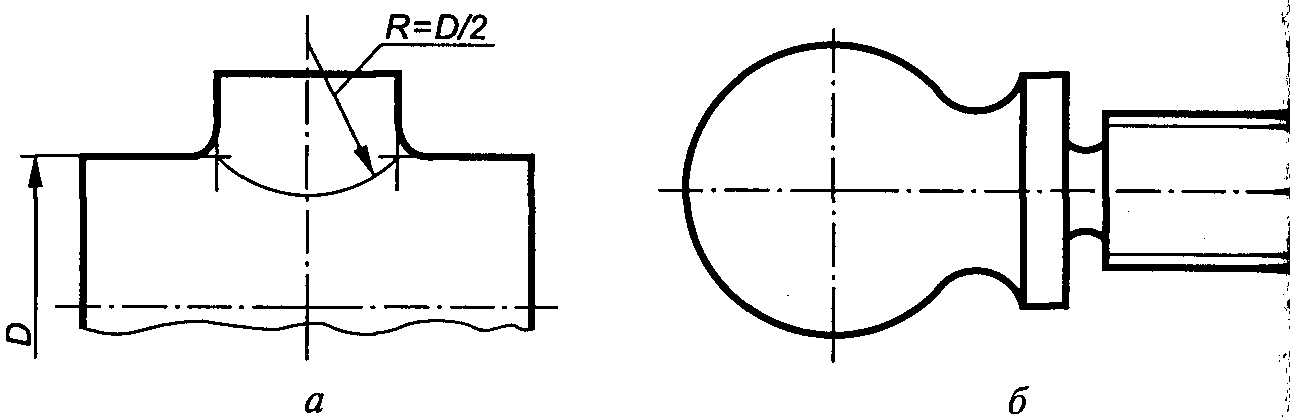

Плавный переход от одной поверхности к другой показывается условно тонкой линией (рис. а) либо совсем не показывается (рис. б).

На изображениях, в которых уклон или конусность не проявляются отчетливо, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса:

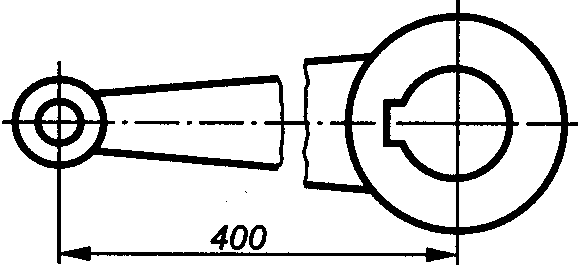

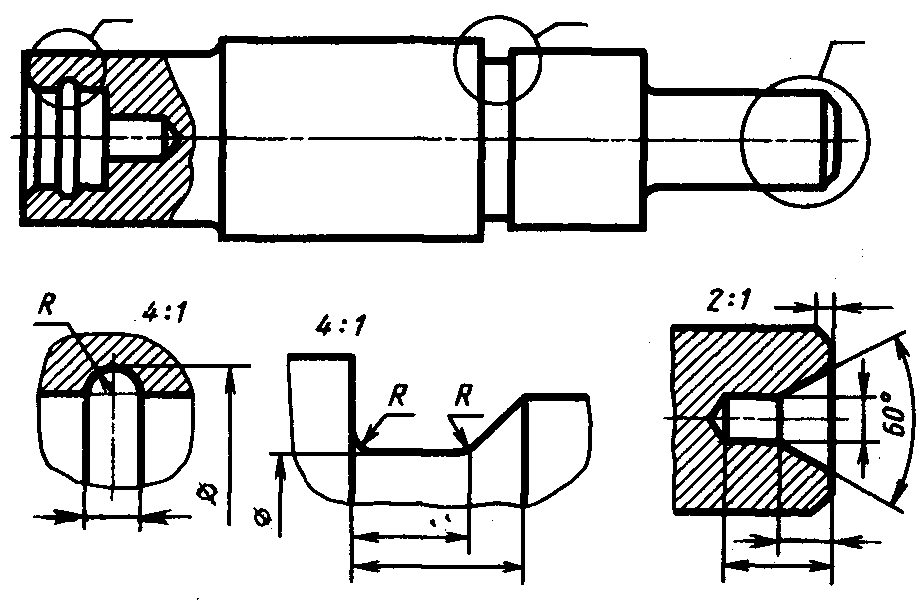

5. Изображение деталей с разрывом. Длинные предметы или предметы, имеющее постоянное либо закономерно изменяющееся сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. д.) допускается изображать с разрывами, при этом длина предмета проставляется действительная:

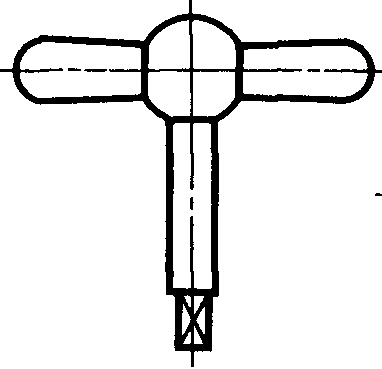

6. Выделение плоских поверхностей. Для облегчения чтения чертежа плоскую поверхность, например, четырехгранник, выделяют диагоналями, выполненными тонкими сплошными линиями:
