МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
ІМЕНІ ЮРІЯ КОНДРАТЮКА
КАФЕДРА АВТОМАТИКИ ТА ЕЛЕКТРОПРИВОДА
Методичні вказівки до курсового та дипломного проектування
на тему

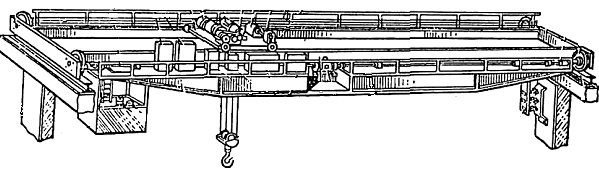

“РОЗРАХУНОК АВТОМАТИЗОВАНОГО ЕЛЕКТРОПРИВОДА МЕХАНІЗМУ ПІДЙОМУ МОСТОВОГО КРАНА”
ДЛЯ СТУДЕНТІВ НАПРЯМУ ПІДГОТОВКИ
0902 „Інженерна механіка”
ОСВІТНЬО-КВАЛІФІКАЦІЙНОГО РІВНЯ 6.090200 „БАКАЛАВР”
СПЕЦІАЛЬНОСТЕЙ:
7.090214 „ПІДЙОМНО-ТРАНСПОРТНІ, БУДІВЕЛЬНІ, ДОРОЖНІ, МЕЛІОРАТИВНІ МАШИНИ ТА ОБЛАДНАННЯ”;
7.090217 „ОБЛАДНАННЯ НАФТОВИХ І ГАЗОВИХ ПРОМИСЛІВ”;
7.090258 „АВТОМОБІЛІ ТА АВТОМОБІЛЬНЕ ГОСПОДАРСТВО”;
7.090202 „ТЕХНОЛОГІЯ МАШИНОБУДУВАННЯ”
ДЕННОЇ ТА ЗАОЧНОЇ ФОРМ НАВЧАННЯ
Полтава 2006
Методичні вказівки до курсового та дипломного проектування на тему „Розрахунок автоматизованого електропривода механізму підйому мостового крана” для студентів напряму підготовки 0902 „Інженерна механіка” освітньо-кваліфікаційного рівня 6.090200 „бакалавр” спеціальностей 7.090214 „Підйомно-транспортні, будівельні, дорожні, меліоративні машини та обладнання”; 7.090217 „Обладнання нафтових і газових промислів”; 7.090258 „Автомобілі та автомобільне господарство”; 7.090202 „Технологія машинобудування” денної та заочної форм навчання. – Полтава: ПолтНТУ, 2006.– 42 с.
Укладачі: В. Г. Шебітченко, канд. техн. наук, доцент;
О. В. Шефер, канд. техн. наук, доцент;
В. А. Ландар, старший викладач.
Відповідальний за випуск: завідувач кафедри автоматики та електропривода М. В. Галай, доктор техн. наук, професор.
Рецензенти: О. В. Шульга, канд. техн. наук, доцент; Г. В. Тамахін, канд. техн. наук, доцент.
Затверджено радою університету
Протокол №_____ від ”___” _______2006 р.
Редактор Я.В.Новічкова
Коректор Н.О. Янкевич
45.16.18.01
Курсова робота є завершальним етапом у вивченні дисципліни “Електротехніка, електроніка та мікропроцесорна техніка”. Мета курсової роботи – розвиток самостійності у розв’язанні технічної задачі та виявлення вміння застосовувати на практиці одержані теоретичні знання.
Курсова робота повинна бути оформлена відповідно до діючих стандартів на аркушах формату А4 і містити :
титульний аркуш (див. додаток 1);
завдання до виконання курсової роботи;
зміст (див. додаток 2);
коротку характеристику об’єкта керування;
розрахунково-конструкторську частину;
список використаної літератури.
Розрахунково-конструкторська частина має вміщувати :
розрахунок та вибір елементів електропривода механізму підйому.
Цей розділ повинен містити підрозділи:
визначення типу привідного електродвигуна й основних параметрів кінематичної схеми;
розрахунок статичних навантажень, побудова статичної навантажувальної діаграми та встановлення режиму роботи електропривода;
розрахунок необхідної потужності електродвигуна;
побудова повної навантажувальної діаграми;
перевірка температурного режиму (нагріву) й перевантажувальної здатності вибраного електродвигуна;
розрахунок та побудова природної механічної характеристики;
розрахунок і вибір пускових резисторів;
побудова штучних механічних характеристик ;
вибір електромагнітного гальма;
б) розроблення схем електричних принципових: силової частини та схеми керування електроприводом механізму підйому.
Цей розділ повинен мати підрозділи: основні вимоги, які висуваються до автоматизованого електропривода; розроблення електричної принципової схеми (силові кола) ЕП і опис її роботи; розроблення електричної принципової схеми (кола керування) ЕП та опис її роботи; вибір апаратури захисту й керування.
Вихідними даними для розрахунку є: маса вантажу, що піднімається, Gвант, т; маса гакової підвіски G0, т; висота підйому вантажу Н, м; діаметр барабана лебідки Dб, м; тривалість пауз (час завантаження – розвантаження) tп, с; ККД механізму підйому при повному навантаженні вант; ККД механізму підйому без навантаження 0.
Варіанти вихідних даних для розрахунку – див. додаток 3.
Послідовність виконання розрахунково-конструкторської частини може бути такою:
