Додатки
Таблиця 1.1
Максимальний вміст водяної пари в повітрі в залежності
від температури
Температура повітря, С0 |
Вміст водяної пари при паровому насичені, г/кг |
Температура повітря, 0С |
Вміст водяної пари при паровому насичені, г/кг |
-15 |
1,1 |
30 |
20,3 |
-10 |
1,7 |
35 |
35,0 |
-5 |
2,6 |
40 |
46,3 |
0 |
3,8 |
45 |
60,7 |
5 |
5,4 |
50 |
79,0 |
10 |
7,5 |
55 |
102,8 |
15 |
10,5 |
60 |
131,7 |
20 |
14,4 |
65 |
168,9 |
25 |
19,5 |
70 |
216,1 |

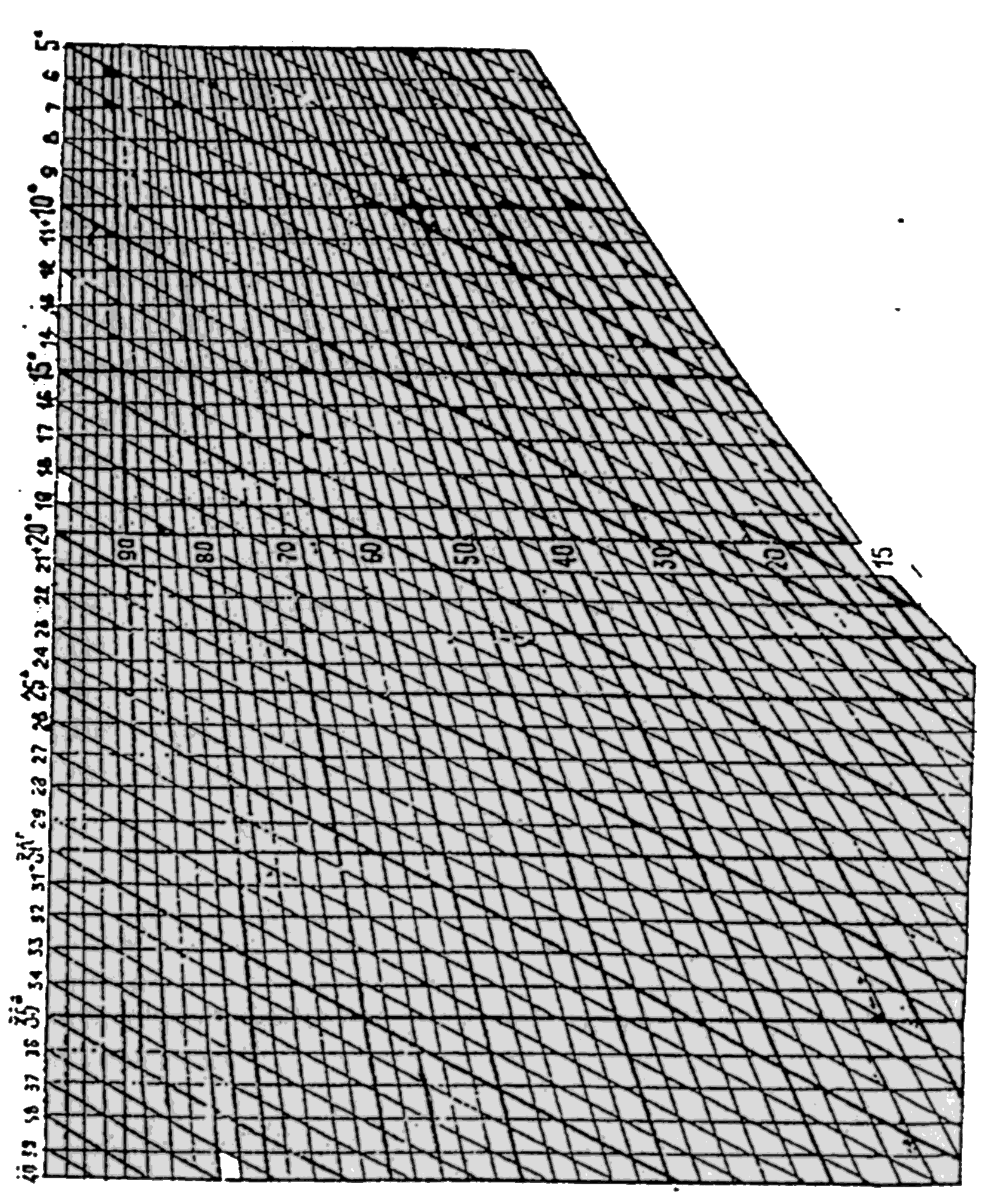

Психрометричний графік для визначення вологості повітря
Контрольні питання
1 .Що називають мікрокліматом виробничого середовища?
2.Що таке абсолютна та відносна вологість повітря?
З.Що називають допустимими параметрами мікроклімату?
4.Що розуміють під оптимальними параметрами
мікроклімату?
5.Назвіть нормовані показники метеорологічних умов
відповідно до сезонів року згідно ГОСТу.
6.3а допомогою якого приладу вимірюється вологість
повітря та в яких одиницях?
7.3а допомогою якого приладу вимірюється температура
повітря та в яких одиницях?
8.3а допомогою якого приладу вимірюється швидкість
руху повітря та в яких одиницях?
9.Наведіть формулу для визначення абсолютної вологості
повітря.
Ю.Наведіть формулу для визначення відносної вологості
повітря.
Лабораторна робота № 3
Дослідження освітленості навчальних майстерень,
лабораторій, кабінетів
Мета: ознайомитися з приладами і методами визначення освітленості в навчальному приміщенні при природному і штучному освітлені.
Прилади і обладнання: об'єктивний люксметр типу Ю-116 (Ю-117), два хронометри або часи з секундною стрічкою, план навчального приміщення з вказаним місцезнаходженням світильників.
Теоретичні відомості
Освітленість Е - це відношення світлового потоку, який падає на елемент поверхні, до площі цього елемента:
де dF - світловий потік;
dS - площа поверхні, на яку падає світловий потік.
За одиницю освітленості прийнято люкс (лк).
Природне освітлення - це освітлення приміщень світлом неба (прямим або відбитим), яке проникає через світлові прорізи в зовнішніх огороджуючих конструкціях. Для природного освітлення характерна висока дифузність (розсіяність) світла, яке позитивно впливає на зорову роботу.
Природне освітлення поділяють на бокове, верхнє і комбіноване.
Бокове - здійснюється через світлові прорізи в зовнішніх стінах.
Верхнє - через ліхтарі, світлові прорізи в покритті, а також через прорізи в стінах в місцях перепаду висот будівлі.
Комбіноване - це поєднання верхнього і бокового освітлень від широти місцевості, пори року і часу дня, а також погоди, основною величиною для розрахунку і нормування природного освітлення всередині приміщень прийнято коефіцієнт природної освітленості е, %.
Коефіцієнт природної освітленості е, % - це відношення природної освітленості, яка створюється в деякій точці заданої площини всередині приміщення світлом неба (Евн), до одночасного значення зовнішньої освітленості на такій самій горизонтальній площині (Езов), яка створюється світлом повністю відкритого небосхилу
Штучне освітлення - використовується для роботи в темні та перехідні години доби, а також при недостатньому або відсутньому природному освітленні.
Штучне освітлення поділяється на робоче, аварійне, евакуаційне, охоронне.
Робоче освітлення - призначене для нормального перебігу виробничого процесу.
Аварійне освітлення - влаштовують для продовження роботи при аварійному відключенні робочого освітлення. Найменша освітленість робочих поверхонь при аварійному режимі повинна складати не менше 2 лк всередині приміщення і не менше 1 лк на відкритих майданчиках. Світильники аварійного освітлення повинні бути під'єднані до мережі, робочого освітлення.
Евакуаційне освітлення - влаштовують для евакуації людей з приміщення при аварійному робочого приміщення.
Робоче освітлення, в свою чергу, поділяється на загальне, місцеве та комбіноване.
Загальне освітлення - це освітлення, при якому світильники розміщуються у верхній зоні приміщення; поділяється на загальне рівномірне освітлення, при якому світловий потік рівномірно розподілений без урахування розміщення обладнання, та загальне локалізоване, при якому світловий потік розподілений з урахуванням розташування робочих місць.
Місцеве освітлення - створюється світильниками, які концентрують світловий потік безпосередньо на робочих місцях. Використання тільки місцевого освітлення в виробничих умовах заборонено, тому що воно створює велику різницю між освітленістю робочих поверхонь і навколишнього простору.
Комбіноване освітлення - складається з загального освітлення та місцевого освітлення. Комбіноване освітлення використовують для забезпечення високої освітленості на робочих поверхнях.
Джерела світла є важливими складовими частинами освітлювальних пристроїв промислових підприємств. Правильний вибір типів і потужності ламп визначає експлуатаційну і економічну ефективність освітлювальних пристроїв. Штучне освітлення здійснюється за допомогою газорозрядних ламп та ламп розжарювання.
Лампи розжарювання - джерела світла з випромінювачем у вигляді дроту (нитка, спіраль) з тугоплавкого матеріалу, що розжарюється до температури 2500-3000 К. Вони відносяться до джерел теплового випромінювання і поки що є досить поширеними джерелами світла. Це пояснюється такими їх перевагами: зручність в експлуатації;
не вимагають додаткових пристроїв для ввімкнення в мережу; прості у виготовлені.
Газорозрядні лампи - це прилади, в яких вимірювання оптичного діагнозу спектра виникає в результаті електричного розряду в атмосфері інертних газів і парів металів, а також за рахунок явища люмінесценції.
